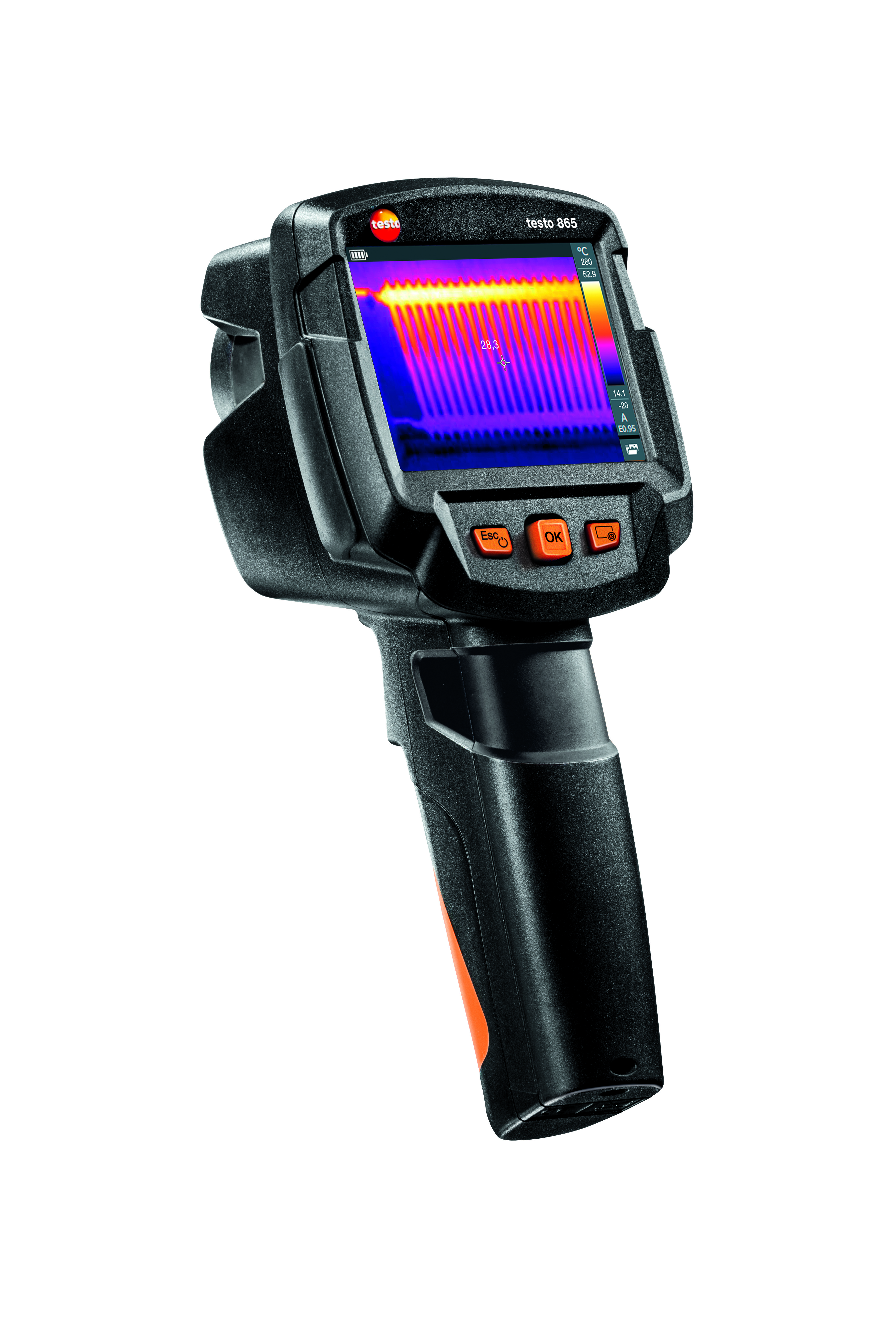

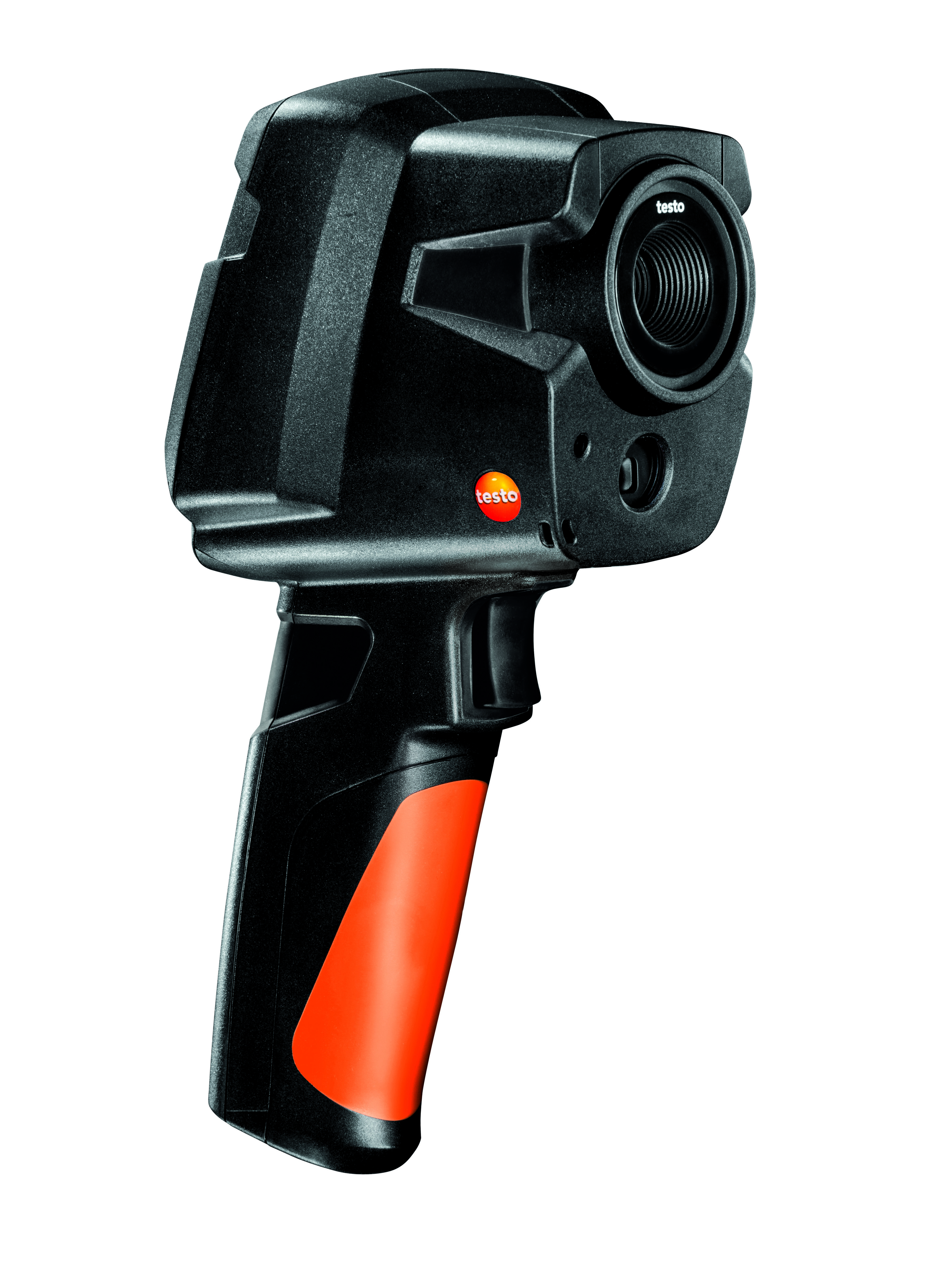

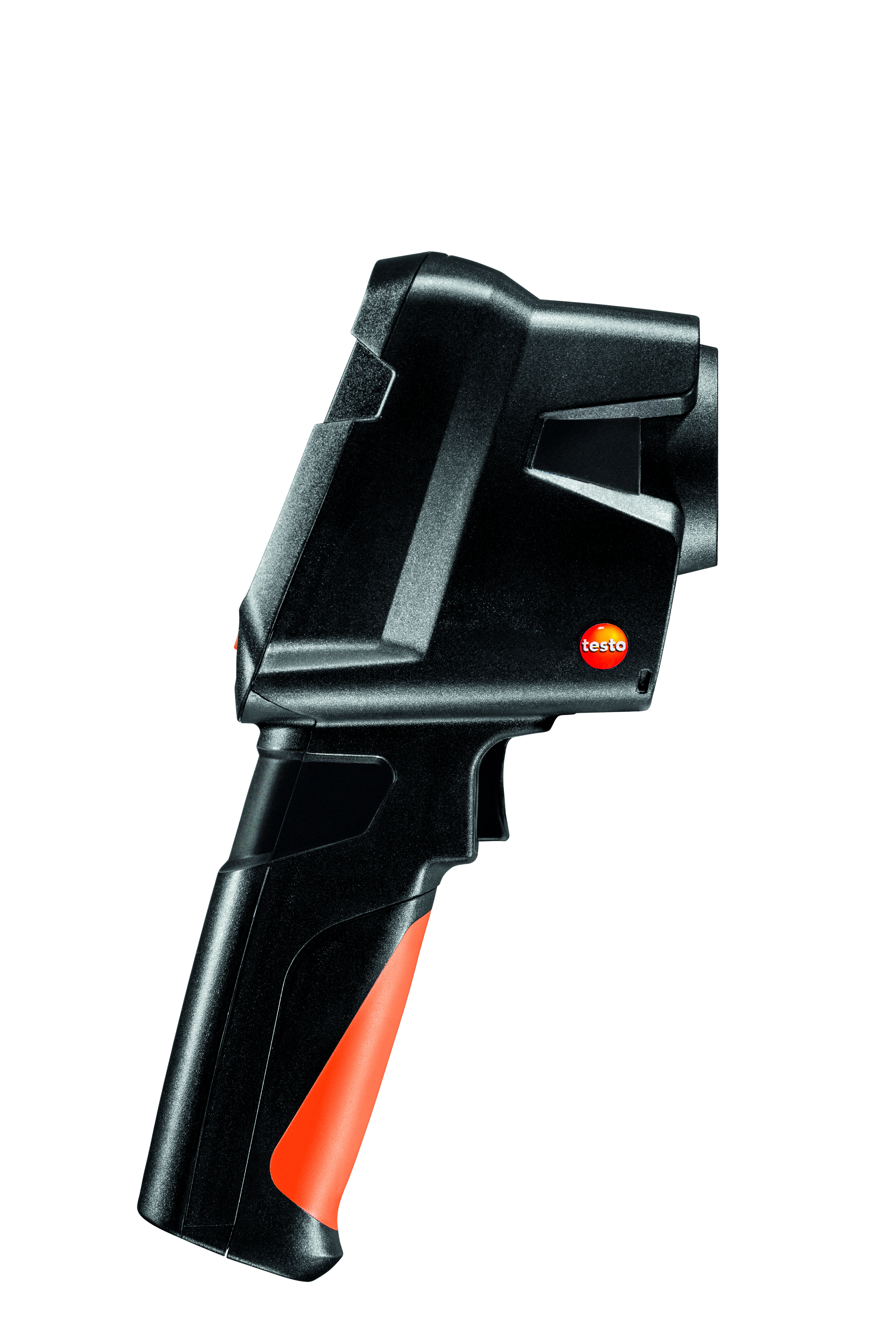

Тепловизор 160х120 testo 865

Артикул: 0560 8650

Производитель: Testo

Внесен в Реестр СИ РФ

Доступный прибор для легкой диагностики с включенной функций SR.  Не имеет удорожающих опций, не нужных для лёгкой диагностики.

ИК-характеристики
ИК-детектор 160 x 120 пикселей ,  способный с использованием SR(включена в поставку) формировать термограммы с разрешением 320 х 240 пикс
Температурная чувствительность (NETD) 120 мК
Поле зрения/мин.фокусное расстояние 31° x 23° /< 0.5 м
Пространственное разрешение (IFOV) 3.4 мрад
Технология testo SuperResolution (пиксели/IFOV) 320 x 240 пикселей 2.1 мрад
Частота обновления кадра 9 Гц
Фокусировка Фиксированный фокус
Спектральный диапазон 7.5 ... 14 мкм

Представление изображения
Тип дисплея 8.9 см (3.5") TFT, QVGA (320 x 240 пикселей)
Варианты отображения только ИК изображение
Цветовая палитра iron, rainbow HC, cold-hot, grey
Интерфейс передачи данных USB 2.0 Micro B 4

Измерение
Диапазон измерения температур -20 ... +280 °C
Погрешность ±2 °C, ±2 % от изм. знач.
Настройка коэффициента излучения / температурной компенсации отражения 0.01 ... 1 / ручная

Функции измерения
Функции анализа Измерение центральной точки, распознавание горячей/холодной точки, разность температур
Функция testo ScaleAssist
IFOV warner

Оснащение тепловизора
Объектив 31° x 23°
Потоковое видео через USB
Хранение изображений в формате JPG
Полноэкранный режим

Хранение изображений
Формат файла .bmt и .jpg; возможность экспорта изображений в форматы .bmp, .jpg, .png, .csv, .xls
Память Встроенная память (2.8 Гб)

Питание
Тип батареи Литиево-ионный аккумулятор может быть заменен на месте проведения работ
Время работы 4 часа
Варианты зарядки В приборе/зарядном устройстве (опция)
Работа от сети
Условия окружающей среды
Рабочая температура -15 ... +50 °C
Температура хранения -30 ... +60 °C
Влажность воздуха 20 ... 80 % без конденсации
Класс защиты корпуса (IEC 60529) IP54
Вибрация (IEC 60068-2-6) 2G

Вес 510 г
Размеры (ДxШxВ) 219 x 96 x 95 мм
Корпус АБС-пластик
Программное обеспечение для ПК Системные требования Windows 10, Windows 8, Windows 7
Стандарты, тесты, гарантия Директива ЕС 2014/30/EU Гарантия 2 года

Комплект поставки: Тепловизор testo 865, вкл. USB-кабельблок питания, литиево-ионный аккумулятор, профессиональное ПО, краткое руководство пользователя, краткие инструкции по применению, сертификат калибровки и кейс

Технология “SuperResolution”(SR) позволяет в 4 раза увеличить разрешение ваших термограмм. Например:

Технология Testo “SuperResolution” основана на использовании эффекта естественного едва заметного движения руки при нажатии на кнопку "спуск" в качестве средства для быстрого создания серии последовательных снимков. Когда вы нажимаете кнопку и делаете термограмму -тепловизор с SR делает не один, а серию снимков. С помощью SR-алгоритма созданные изображения интегрируются в одну термограмму, имеющую  в 4 раза больше пикселей и значительно улучшенное пространственное разрешение термограммы. После создания усовершенствованных термограмм Вы можете с легкостью проанализировать их с помощью ПО для ПК.
Соответственно, эта технология работает только для снимков, сделанных "с рук", а не на штативе.

Кратко о Super Resolution          Подробнее о Super Resolution

Высокоэффективное ПО для ПК IRSoft (свободно на сайте testo.ru или в комплекте поставки)

предлагает пользователю широкий ряд функций для профессионального анализа полученных термограмм: благодаря возможностям данного программного продукта Вы сможете провести всесторонний анализ изображений, воспользоваться удобными шаблонами при создании отчетов,

а также применить функцию наложения снимков TwinPix, с помощью которой создается одно совмещенное изображение, содержащее информацию как реального снимка, так и термограммы.

 Функция testo ScaleAssist Благодаря этой функции можно объективно сравнить пару термограмм одного объекта, сделанных в разное время при разных условиях окружающей среды Это очень важно, например, при оценки состояния теплоизоляции объекта  “до” и “после” ремонта/реконструкции.

Существенно облегчает правильную оценку дефектов при обычном осмотре конструкций и тепловых мостиков, устанавливая оптимальную шкалу температур.  Нежелательные экстремальные температуры автоматически отфильтровываются из термограммы и показываются лишь в том случае, когда они действительно присутствуют. Это помогает избежать ошибок при интерпретации термограмм, вызванных неверной оценкой шкалы температур.

Как работает: выбираете в меню тепловизора ScaleAssist, вводите в предложенном окошке предварительно измеренные температуру внутри и снаружи здания. После этого функция ScaleAssist покажет реальную картину распределения температур исследуемого объекта, которую можно сравнить с прежней термограммой. И отсечёт все значения. которые выше или ниже необходимого диапазона.

Функция IFOV warner. Покажет сколь корректно Вы измеряете температуру малого объекта.

При активации этой функции тепловизор покажет Вам на дисплее квадратик с минимальной зоной (3х3 пикселя), на которой можно корректно измерить температуру. Т.е. если ваш объект будет на дисплее будет меньше этой зоны. то тепловизор покажет вам нечто среднее между температурой объекта и температурой фона, попавшего в эту минимальную зону.

Как работает: Совместите на дисплее Ваш объект с этой зоной.

Объект  должен выступать за пределы минимальной зоны - тогда тепловизор корректно покажет  температуру Вашего объекта. Актуально для работы с объектами малых размеров - кабели, контакты, шины и т.п.. .

Термограммы. сделанные тепловизорами testo 865, 868, 871 и 872

	testo 865 testo 868 (160x120)	testo 871 (240x180)	testo 872 (320240)
дистанция 0.5 метра
дистанция 1 метр

Подробнее - каталог тепловизоры TESTO 2017(pdf, 1.2 Mb)

с описанием всех моделей серии 2017 года, комплектации, возможных принадлежностей и опций
