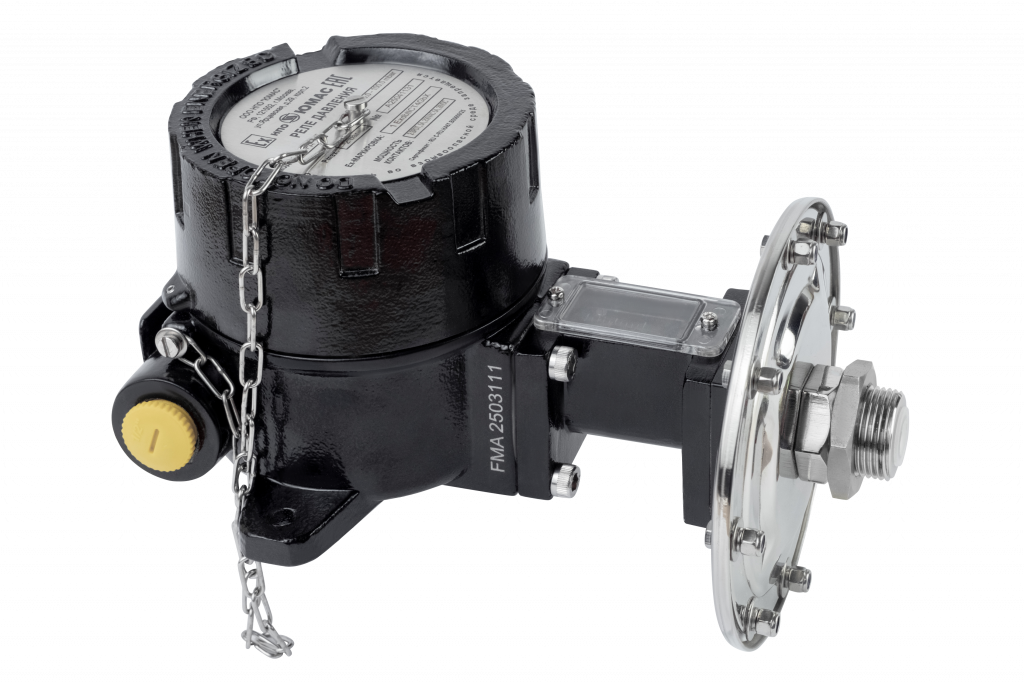

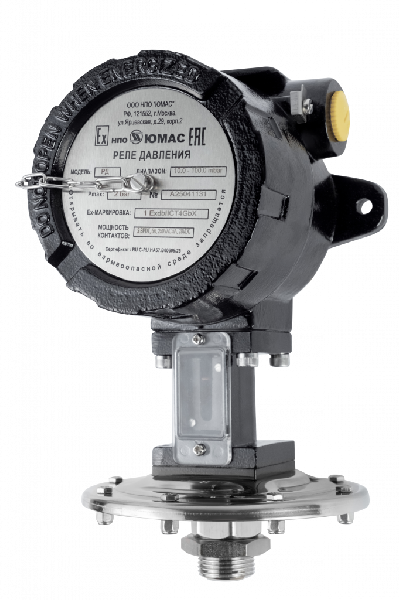

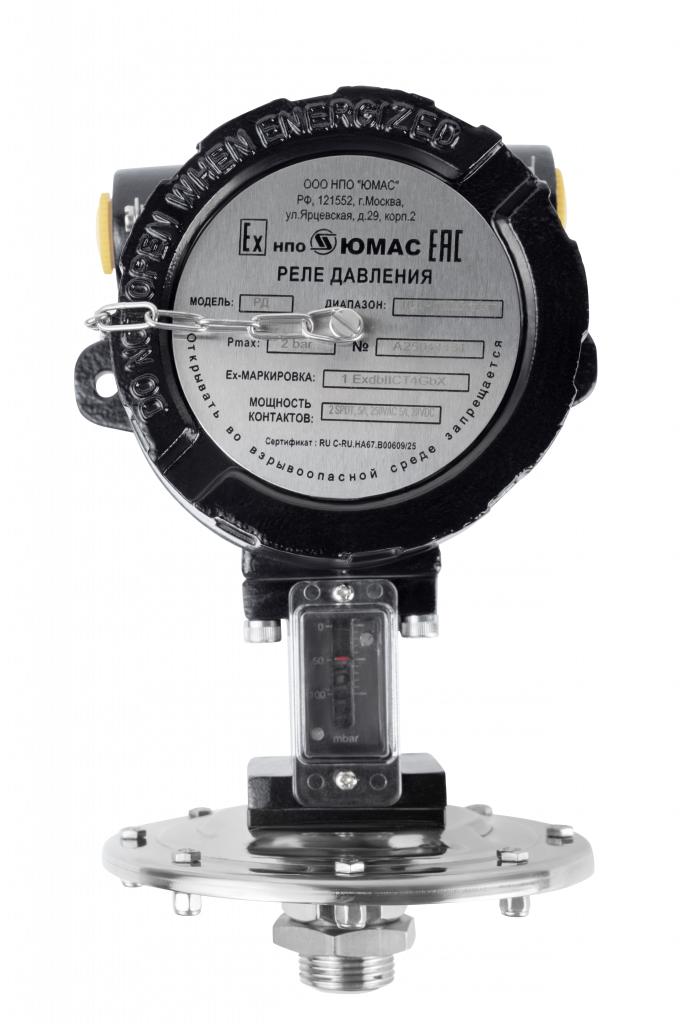

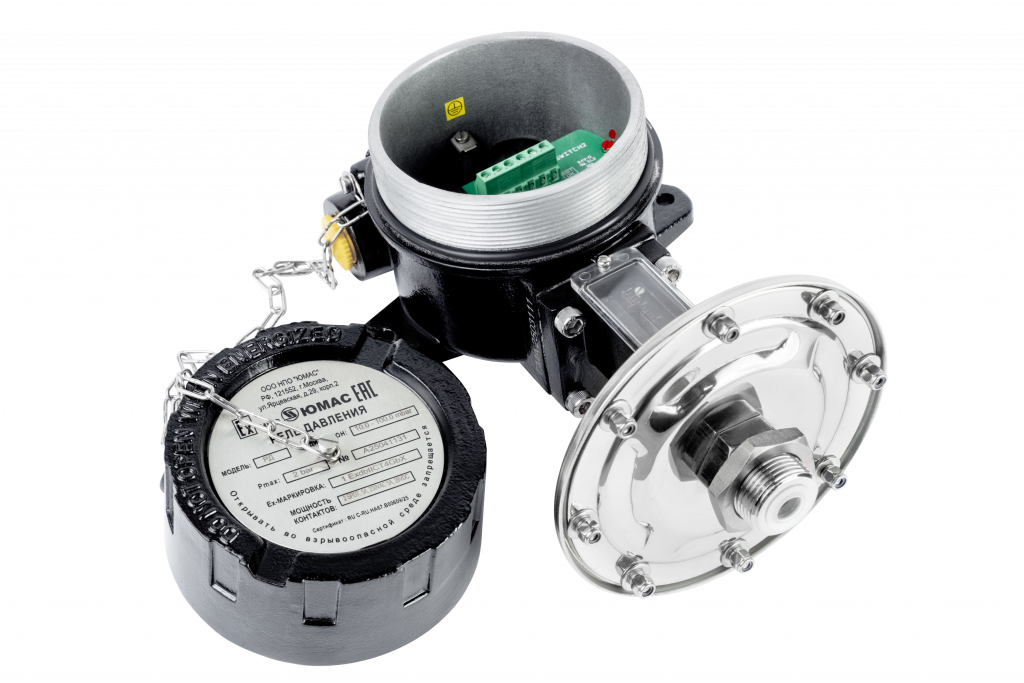

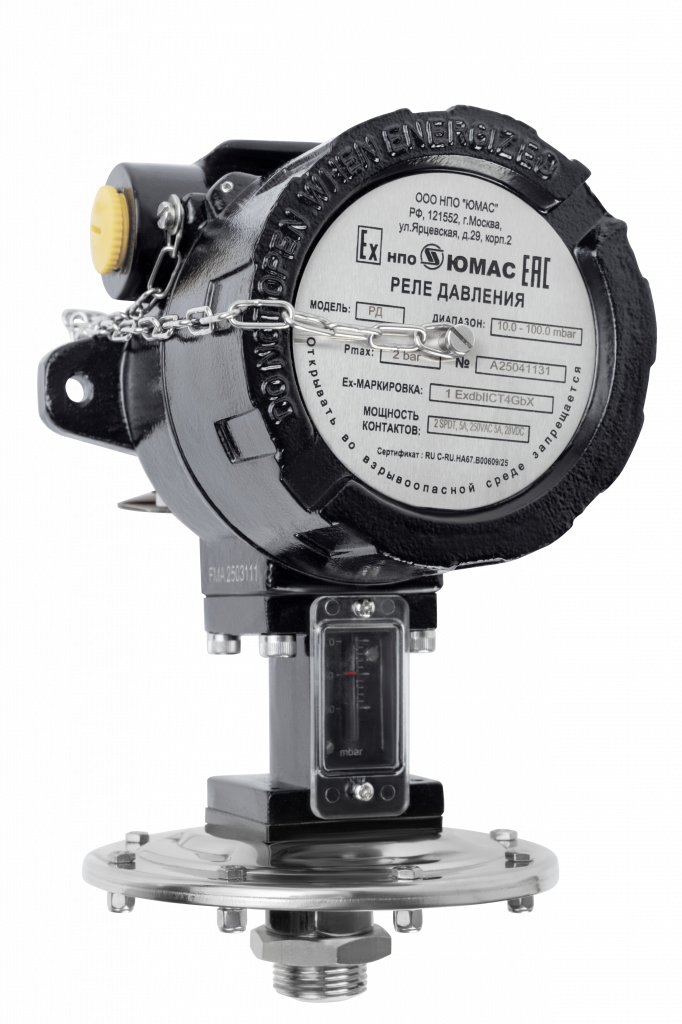

Реле низкого давления
Производитель: ЮМАС
|
цена определяется после выбора конфигурации
|
|
|
|
 Назначение
- Контроль давления процессов
- Коммутация электрических цепей — замыкание или размыкание электрических цепей при достижении заданного значения давления
- Эксплуатация на агрессивных и кристаллизующихся средах
Особенности
- 1 или 2 независимые уставки срабатывания
- Высокая разрывная мощность контактов (15А 250В перем.тока)
- Степень защиты — IP66
Технические характеристики
| Ех-маркировка |
для корпуса из алюминия:
1Ех db IIВ Т4 Gb Х или 1Ех db IIС Т4 Gb Х
для корпуса из нержавеющей стали:
РВ Ex db I Mb Х и 1Ех db IIВ Т4 Gb Х,
РВ Ex db I Mb Х и 1Ех db IIС Т4 Gb Х |
| Вариация срабатывания сигнализирующего устройства: |
5,0 % от ВПИ |
| Электроконтакты |
микропереключатель 5А 220В
микропереключатель 15А 220В
микропереключатель с позолотой (для малых напряжений)
количество контактов на одном реле: SPDT или 2SPDT или DPDT (обеспечивает одновременное срабатывание двух контактов SPDT)
конструкция предполагает возможность выставления значения контакта (-ов) и исполнение электрической схемы при монтаже прибора. |
| Степень защиты |
IP66 |
| Температуры, °C |
окружающей среды: -50 ... +60;
измеряемая среда:
-40 ... +80 — для мембран из Teflon,
-40 ... +150 — для мембран из 316L |
| Материал корпуса |
алюминий или нержавеющая сталь 304,
опция — нержавеющая сталь 316L |
| Материал мембраны |
сталь нержавеющая 316L (стандартно),
опция: Teflon |

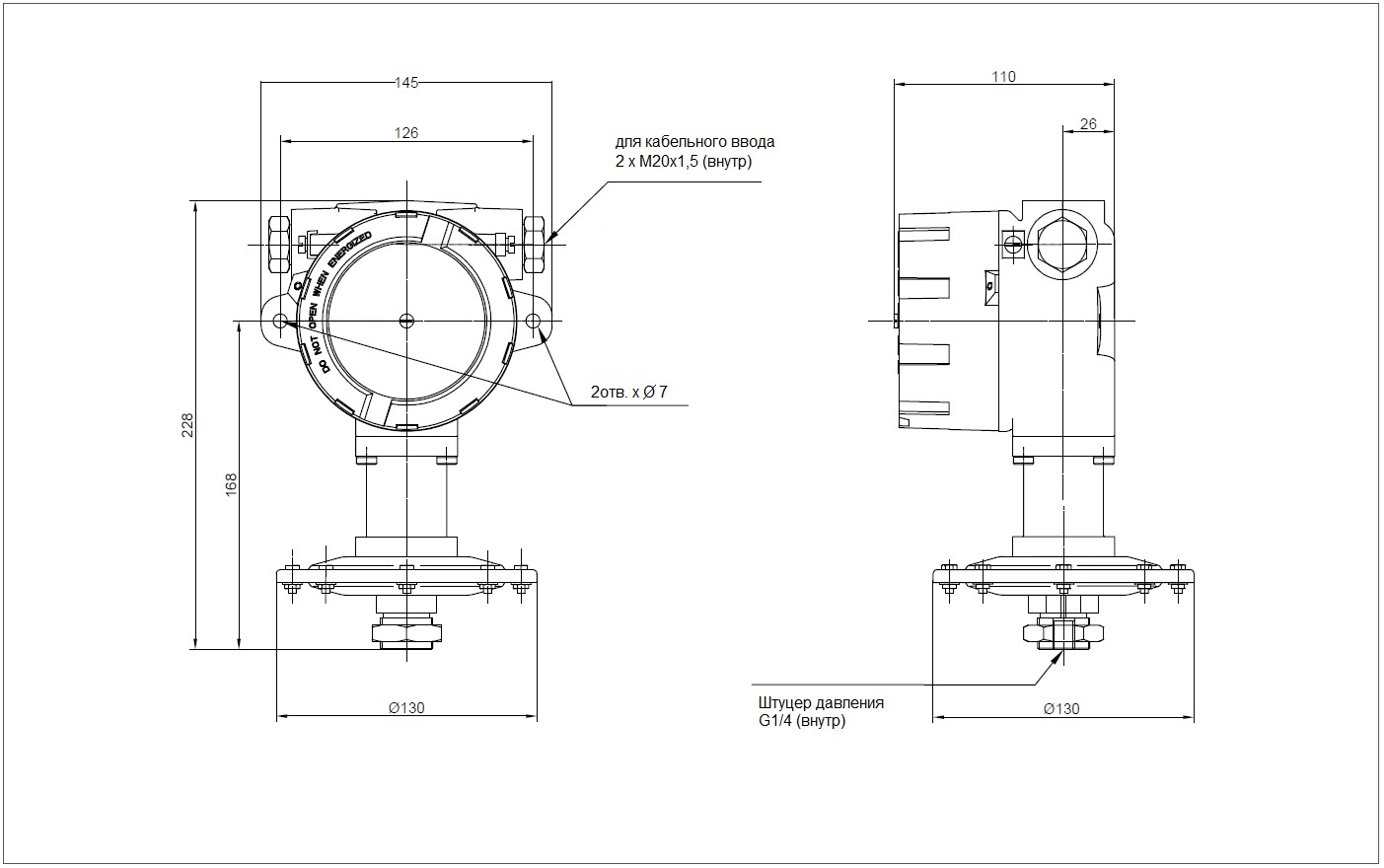

| Присоединение к процессу |
сталь нержавеющая 316,
SW19 — внутренняя G1/4, наружная М20х1,5 (через адаптер) |
| Кабельный ввод |
входит в комплект поставки, монтируется справа. Слева монтируется заглушка М20х1,5.
диаметр кабеля: 6-12мм.
материал: нерж. сталь AISI 316L.
исполнение: под бронированный кабель (кабель в металлорукаве). |
| Масса |
алюминиевый корпус — 2,2кг
нержавеющий корпус — 4,7кг |
| Модель |
Рабочий диапазон, mbar |
Дифференциал, mbar |
Р макс, bar |
| К01 |
1,5 - 15 |
3 |
2 |
| К02 |
5 - 25 |
5 |
2 |
| К03 |
10 — 50 |
5 |
2 |
| К04 |
10 - 100 |
5 |
2 |
| К05 |
10 — 150 |
5 |
2 |
| К06 |
20 — 250 |
10 |
2 |
| К07 |
50 — 350 |
25 |
2 |
ПРИМЕР ВЫБОРА ИСПОЛНЕНИЯ ДЛЯ ЗАКАЗА
| Тип реле |
Реле давления — РД |
РД |
| Модель |
К01, К02, К03, К04, К05, К06, К07 |
К07 |
| Обозначение материала корпуса, штуцера и механизма |
А — корпус из алюминиевого сплава, штуцер и механизм из нержавеющей стали
Н — корпус из нержавеющей стали 304
Н316 — корпус из нержавеющей стали 316 |
Н316 |
| Материал мембраны |
сталь нержавеющая 316L (стандартно),
Т — Teflon |
Т |
| Тип резьбы на штуцере |
G1/4 внутренняя (стандарт),
М20х1,5 наружная (через адаптер) |
М20х1,5 |
| Электроконтакты |
SPDT или 2SPDT или DPDT
Ток микропереключателя 5А (5) или 15А (15) |
DPDT5 |
|
Маркировка взрывозащиты
|
для корпуса из алюминия:
1Ех db IIВ Т4 Gb Х,
1Ех db IIС Т4 Gb Х
для корпуса из нержавеющей стали:
РВ Ex db I Mb Х и 1Ех db IIВ Т4 Gb Х,
РВ Ex db I Mb Х и 1Ех db IIС Т4 Gb Х |
1ЕхdbIIСТ4GbХ
|
|
Дополнительные опции
|
Токр=-50С — температура окружающей среды до минус 50С
Шд — шильдик (табличка) из нержавеющей стали с позиционным номером |
Токр=-50С
Шд
|
| Реле РД-К07-Н316-Т-М20х1,5-DPDT5-1ЕхdbIIСТ4GbХ-Токр=-50С-Шд |
СЕРТИФИКАТЫ
обработка заказа 11-16 р.лней
|
