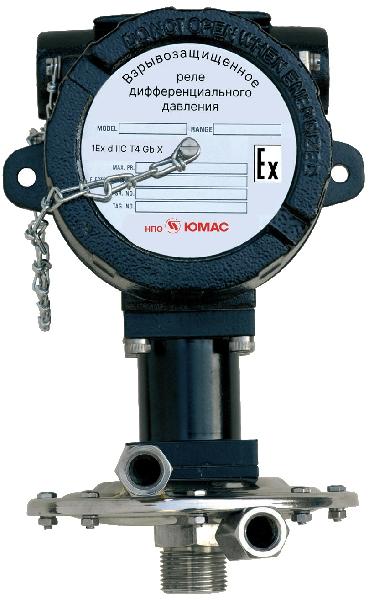

Контроль разности давления процессов
Коммутация электрических цепей — замыкание или размыкание электрических цепей при достижении заданной разности значения давления
Эксплуатация на агрессивных и кристаллизующихся средах

Особенности

1 или 2 независимые уставки срабатывания
Высокая разрывная мощность контактов (15А 250В перем.тока)
Степень защиты – IP66

Технические характеристики

Ех-маркировка	для корпуса из алюминия: 1Ех db IIВ Т4 Gb Х или 1Ех db IIС Т4 Gb Х для корпуса из нержавеющей стали: РВ Ex db I Mb Х и 1Ех db IIВ Т4 Gb Х, РВ Ex db I Mb Х и 1Ех db IIС Т4 Gb Х
Вариация срабатывания сигнализирующего устройства:	5,0 % от ВПИ
Электроконтакты	микропереключатель 5А 220В микропереключатель 15А 220В микропереключатель с позолотой (для малых напряжений) количество контактов на одном реле: SPDT или 2SPDT или DPDT (обеспечивает одновременное срабатывание двух контактов SPDT) конструкция предполагает возможность выставления значения контакта (-ов) и исполнение электрической схемы при монтаже прибора.
Степень защиты	IP66
Температуры, ^oC	окружающей среды: -50 ... +60; измеряемая среда: -40 ... +80 — для мембран из Teflon, -40 ... +150 — для мембран из 316L
Материал корпуса	алюминий или нержавеющая сталь 304, опция — нержавеющая сталь 316L
Материал мембраны	сталь нержавеющая 316L (стандартно), опция: Teflon
Присоединение к процессу	сталь нержавеющая 316 (стандартно), SW19 — внутренняя 2хG1/4, наружная 2хМ20х1,5 (через адаптер)
Кабельный ввод	входит в комплект поставки, монтируется справа. Слева монтируется заглушка М20х1,5. диаметр кабеля: 6-12мм. материал: нерж. сталь AISI 316L. исполнение: под бронированный кабель (кабель в металлорукаве).
Масса	алюминиевый корпус — 2,25кг нержавеющий корпус — 4,95кг

Модель	Рабочий диапазон, mbar	Дифференциал, mbar	Р макс, bar
Д01	1,5 — 15	3	2
Д02	5 — 25	5	2
Д03	10 — 50	5	2
Д04	10 — 100	5	2
Д05	10 — 150	5	2
Д06	20 — 250	10	2
Д07	50 — 350	35	2

Воспроизводимость (погрешность срабатывания) реле составляет ± 2 %.
Дифференциал (зона возврата) – разность давлений между включением и отключением контактов реле. Дифференциал всегда направлен вниз, т.е. давление, при котором реле возвращается в исходное положение всегда меньше, чем давление срабатывания.
Контакты реле:
- Тип контакта – микропереключатель 5А 220В или 15А 220В.
- Количество контактов на одном реле: 1SPDT – стандарт, 2SPDT- опция.
- Число срабатываний контактов реле – 200000.

ПРИМЕР ВЫБОРА ИСПОЛНЕНИЯ ДЛЯ ЗАКАЗА

Реле РДД-Д01-А-G1/4-2SPDT5-1ЕхdbIIСТ4GbХ-Токр=-50С-Шд
параметр	варианты параметра	выбор ( пример выбора)
Тип реле	Реле дифференциального давления — РДД	РДД
Модель	Д01, Д02, Д03, Д04, Д05, Д06, Д07	Д01
Обозначение материала корпуса, штуцера и механизма	А — корпус из алюминиевого сплава, штуцер и механизм из нержавеющей стали Н — корпус из нержавеющей стали 304 Н316 — корпус из нержавеющей стали 316	А
Материал мембраны	сталь нержавеющая 316L (стандартно), Т — Teflon	-
Тип резьбы на штуцере	G1/4 — 2хG1/4 внутренняя (стандарт), М20х1,5 — 2хМ20х1,5 наружная (через адаптер)	G1/4
Электроконтакты	SPDT или 2SPDT или DPDT Ток микропереключателя 5А (5) или 15А (15)	2SPDT5
Маркировка взрывозащиты	для корпуса из алюминия: 1Ех db IIВ Т4 Gb Х, 1Ех db IIС Т4 Gb Х для корпуса из нержавеющей стали: РВ Ex db I Mb Х и 1Ех db IIВ Т4 Gb Х, РВ Ex db I Mb Х и 1Ех db IIС Т4 Gb Х	1ЕхdbIIСТ4GbХ
Дополнительные опции	Токр=-50С — температура окружающей среды до минус 50С Шд — шильдик (табличка) из нержавеющей стали с позиционным номером	Токр=-50С Шд
