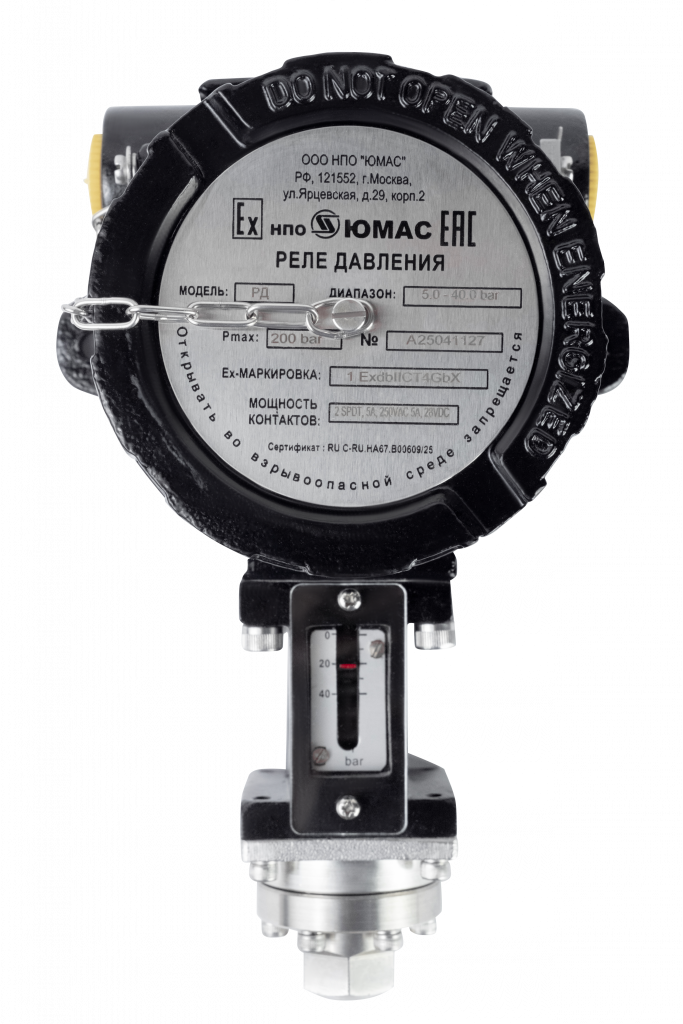

Ех-маркировка

для корпуса из алюминия: 1Ех db IIВ Т4 Gb Х или 1Ех db IIС Т4 Gb Х

для корпуса из нержавеющей стали:
РВ Ex db I Mb Х и 1Ех db IIВ Т4 Gb Х,
РВ Ex db I Mb Х и 1Ех db IIС Т4 Gb Х

Вариация срабатывания сигнализирующего устройства:

2,0 % от ВПИ

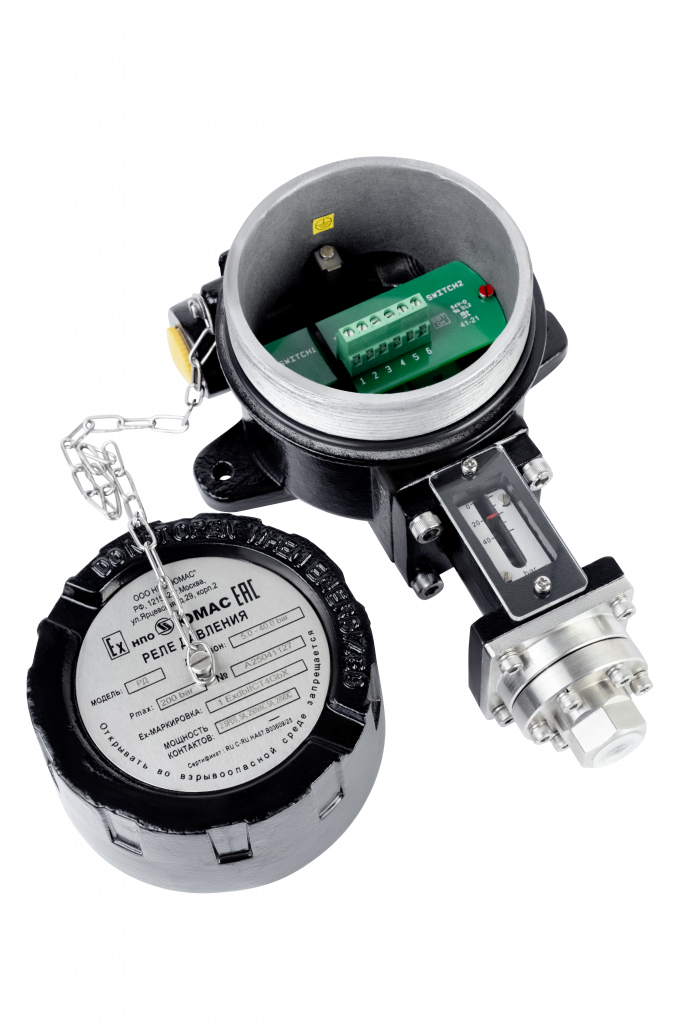

Электроконтакты

микропереключатель 5А 220В
микропереключатель 15А 220В
микропереключатель с позолотой (для малых напряжений)
количество контактов на одном реле: SPDT или 2SPDT или DPDT (обеспечивает одновременное срабатывание двух контактов SPDT)
конструкция предполагает возможность выставления значения контакта (-ов) и исполнение электрической схемы при монтаже прибора.

Степень защиты

IP66

Температуры, °C

окружающей среды: -50 ... +60;

измеряемая среда:
-40 ... +80 — для мембран из Teflon,
-40 ... +150 — для мембран из 316L, Титан,

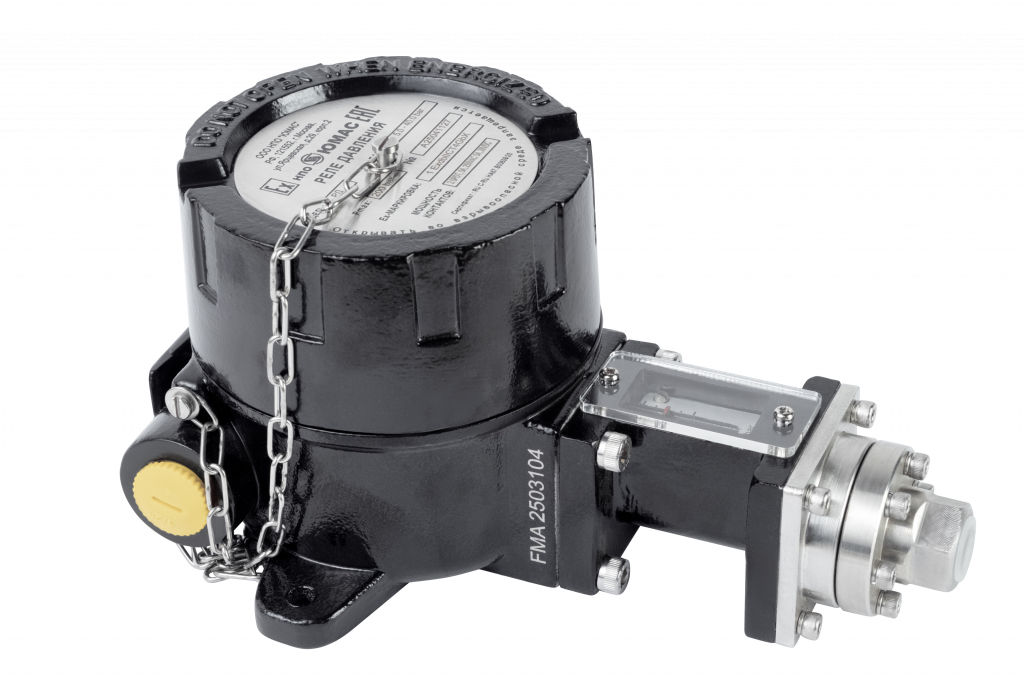

Материал корпуса

алюминий или нержавеющая сталь 304,
опция — нержавеющая сталь 316L

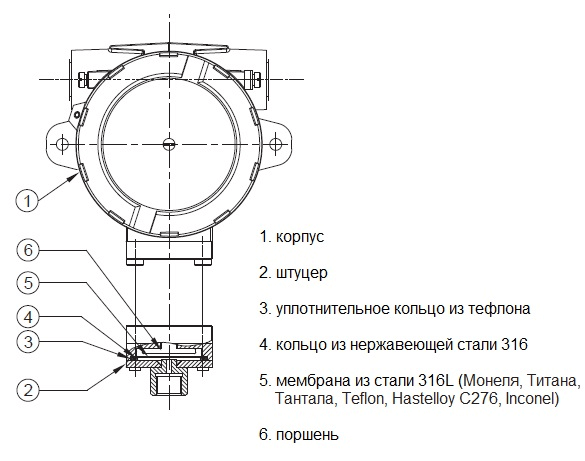

Материал мембраны

сталь нержавеющая 316L (стандартно),
опция: Монел, Титан, Тантал, Teflon, Hastelloy C276, Inconel

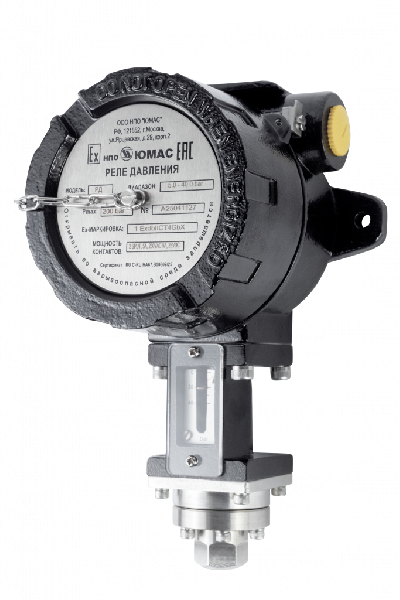

Присоединение к процессу

сталь нержавеющая 316 (стандартно),
опция: Hastelloy C276, Монел,
SW19 — внутренняя G1/4 или 1/4NPT, наружная М20х1,5, G1/2 (через адаптер)

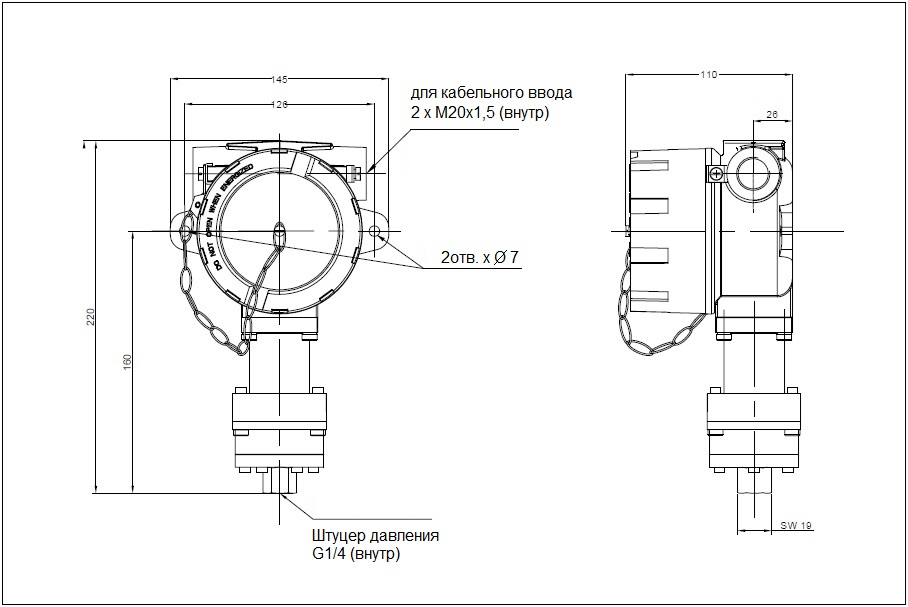

Кабельный ввод

входит в комплект поставки, монтируется справа. Слева монтируется заглушка М20х1,5.
диаметр кабеля: 6-12мм.
материал: нерж. сталь AISI 316L.
исполнение: под бронированный кабель (кабель в металлорукаве).

Масса

алюминиевый корпус — 1,87кг
нержавеющий корпус — 4,42кг

Модель

Рабочий диапазон, bar *

Дифференциал, bar

Р макс, bar

И01

0,067 — 0,213

0,08

5

И02

0,1 — 0,5

0,08

5

И03

0,1 — 1,0

0,1

12

И04

0,1 — 1,5

0,12

12

И05

0,2 — 2,6

0,15

12

И06

0,2 — 3,6

0,2

12

И07

0,5 — 7,0

0,2

12

И08

0,5 — 10,0

0,4

25

И09

1,0 — 15,0

0,5

25

И10

5,0 — 25,0

1,0

35

И11

5,0 — 40,0

5

100

И12

10 — 100

12

200

И13

7 — 200

24

400

И14

40 - 400

70

500

параметр

Возможные варианты

Выбранный (пример выбора)

Тип реле

Реле давления — РД

РД

Модель

И01, И02, И03, И04, И05, И06, И07,
И08, И09, И10, И11, И12, И13, И14

И05

Обозначение материала корпуса, штуцера и механизма

А — корпус из алюминиевого сплава, штуцер и механизм из нержавеющей стали
Н — корпус из нержавеющей стали 304
Н316 — корпус из нержавеющей стали 316

А

Материал мембраны

сталь нержавеющая 316L (стандартно),
М — Монел, Ти — Титан, Та — Тантал,
Т — Teflon, Н — Hastelloy C276, I — Inconel

Та

Тип резьбы на штуцере

G1/4 — внутренняя G1/4,
1/4NPT — внутренняя 1/4NPT
М20х1,5 — наружная М20х1,5 (через адаптер)

G1/4

Электроконтакты

SPDT или 2SPDT или DPDT
Ток микропереключателя 5А (5) или 15А (15)

SPDT15

Маркировка взрывозащиты

для корпуса из алюминия:
1Ех db IIВ Т4 Gb Х,
1Ех db IIС Т4 Gb Х

для корпуса из нержавеющей стали:
РВ Ex db I Mb Х и 1Ех db IIВ Т4 Gb Х,
РВ Ex db I Mb Х и 1Ех db IIС Т4 Gb Х

1ЕхdbIIСТ4GbХ

Дополнительные опции

Токр=-50С — температура окружающей среды до минус 50С
О2 — кислородное исполнение
H2S — сероводородное исполнение

Шд — шильдик (табличка) из нержавеющей стали с позиционным номером

О2

Шд

Запись выбранного исполнения для размещения заказа:  Реле РД-И05-А-Та-G1/4-SPDT15-1ЕхdbIIСТ4GbХ-О2-Шд
