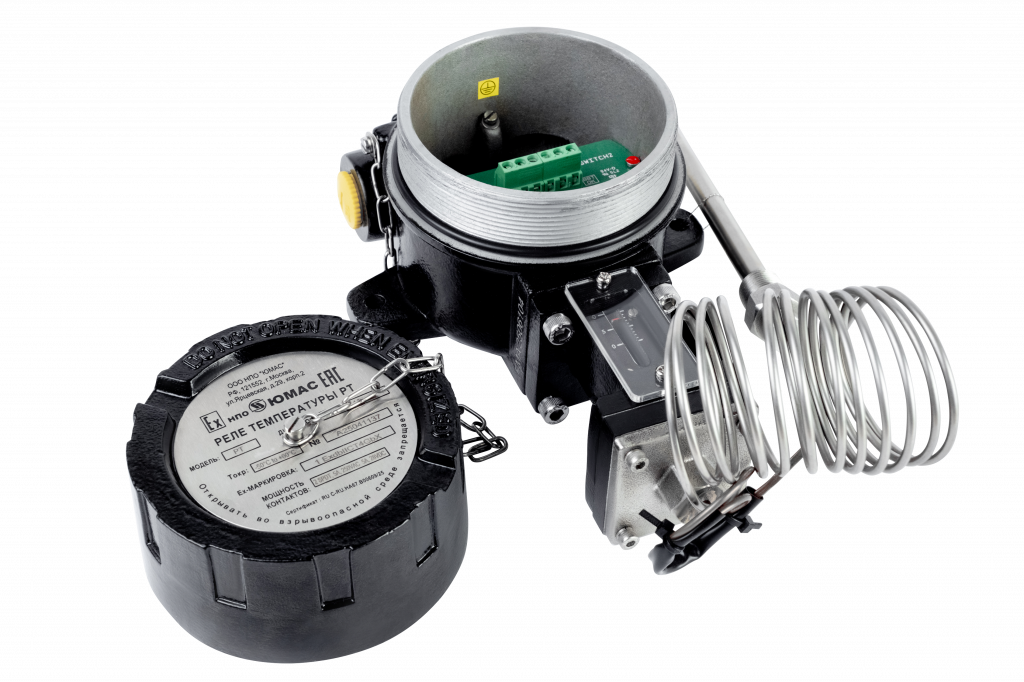

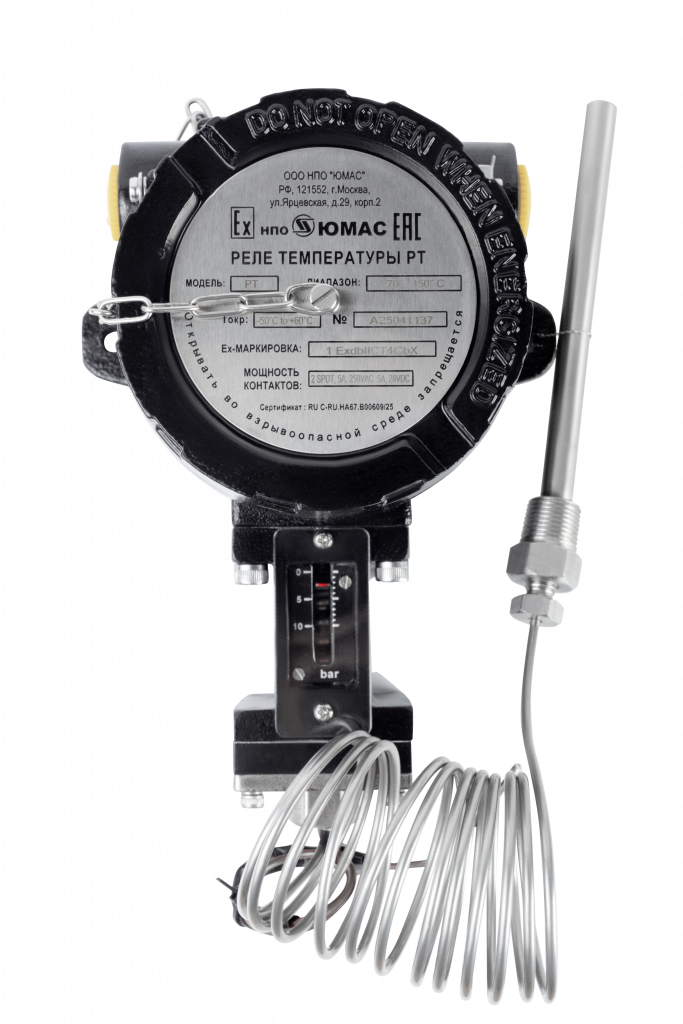

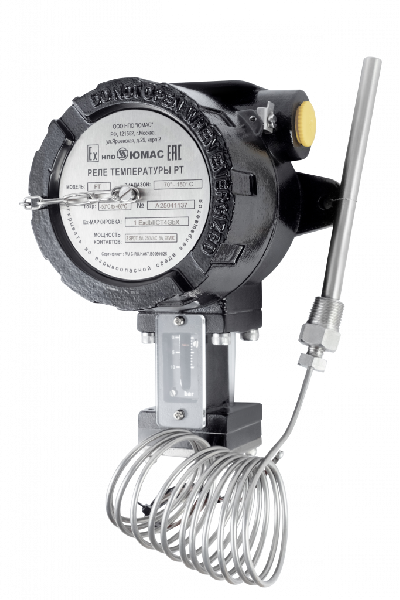

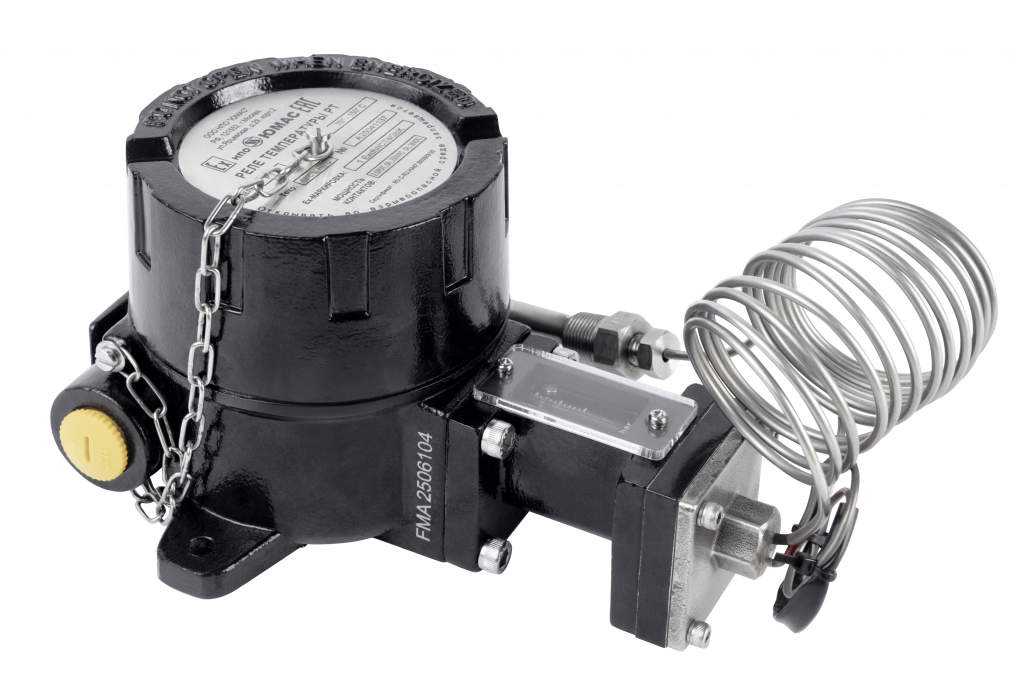

Реле температуры
Артикул: РТ ЮМАС
Производитель: ЮМАС
|
цена определяется после выбора конфигурации
|
|
|
|
 Назначение
- Контроль температуры процессов
- Коммутация электрических цепей — замыкание или размыкание электрических цепей при достижении заданного значения температуры)
- Эксплуатация на агрессивных и кристаллизующихся средах
Особенности
- 1 или 2 независимые уставки срабатывания
- Высокая разрывная мощность контактов (15А 250В перем.тока)
- Степень защиты — IP66
Технические характеристики
| Ех-маркировка |
для корпуса из алюминия: 1Ех db IIВ Т4 Gb Х или 1Ех db IIС Т4 Gb Х
для корпуса из нержавеющей стали:
РВ Ex db I Mb Х и 1Ех db IIВ Т4 Gb Х,
РВ Ex db I Mb Х и 1Ех db IIС Т4 Gb Х |
| Вариация срабатывания сигнализирующего устройства: |
5,0 % от ВПИ |
| Электроконтакты |
микропереключатель 5А 220В
микропереключатель 15А 220В
микропереключатель с позолотой (для малых напряжений)
количество контактов на одном реле: SPDT или 2SPDT или DPDT (обеспечивает одновременное срабатывание двух контактов SPDT)
конструкция предполагает возможность выставления значения контакта (-ов) и исполнение электрической схемы при монтаже прибора. |
| Степень защиты |
IP66 |
| Температура, °C |
окружающей среды: -50 ... +60; |
| Материал корпуса |
алюминий или нержавеющая сталь 304,
опция — нержавеющая сталь 316L |
| Капилляр |
Материал: сталь нержавеющая 316,
Длина: 2 метра |
| Щуп |
Материал: латунь,
Длина: 123мм |
| Присоединение к процессу |
сталь нержавеющая 316 (стандартно),
SW19 — наружная G3/8, 1/2NPT, М20х1,5 |
| Кабельный ввод |
входит в комплект поставки, монтируется справа. Слева монтируется заглушка М20х1,5.
диаметр кабеля: 6-12мм.
материал: нерж. сталь AISI 316L.
исполнение: под бронированный кабель (кабель в металлорукаве). |
| Масса |
алюминиевый корпус — 2,5кг
нержавеющий корпус — 5,1кг |
| Модель |
Рабочий диапазон, °С |
Дифференциал, °С |
Т макс, °С |
| Т01 |
25 — 90 |
15 |
150 |
| Т02 |
70 — 150 |
20 |
200 |
| Т03 |
120 — 215 |
30 |
300 |
ПРИМЕР ВЫБОРА КОНФИГУРАЦИИ ДЛЯ ЗАКАЗА
| Тип реле |
Реле температуры — РТ |
РТ |
| Модель |
Т01, Т02, Т03 |
Т02 |
| Обозначение материала корпуса, штуцера и механизма |
А — корпус из алюминиевого сплава, штуцер и механизм из нержавеющей стали
Н — корпус из нержавеющей стали 304
Н316 — корпус из нержавеющей стали 316 |
А |
| Длина капилляра |
2 метра |
2 |
| Тип резьбы на штуцере |
наружная G3/8 или 1/2NPT или М20х1,5 |
М20х1,5 |
| Электроконтакты |
SPDT или 2SPDT или DPDT
Ток микропереключателя 5А (5) или 15А (15) |
SPDT5 |
| Маркировка взрывозащиты |
для корпуса из алюминия:
1Ех db IIВ Т4 Gb Х,
1Ех db IIС Т4 Gb Х
для корпуса из нержавеющей стали:
РВ Ex db I Mb Х и 1Ех db IIВ Т4 Gb Х,
РВ Ex db I Mb Х и 1Ех db IIС Т4 Gb Х |
1ЕхdbIIСТ4GbХ |
| Дополнительные опции |
Токр=-50С — температура окружающей среды до минус 50С
Шд — шильдик (табличка) из нержавеющей стали с позиционным номером |
Токр=-50С
Шд |
| Реле РТ-Т02-А-2-М20х1,5-SPDT5-1ЕхdbIIСТ4GbХ-Токр=-50С-Шд |
обработка заказа 11-16 р.лней
|
