Позволяет найти КЗ на воздушной линии, проезжая вдоль линии на автомобиле. Не требует последовательного отключения фидеров.
Предназначен для определения в распределительных сетях 6/10 кВ воздушных (кабельных) линий с изолированной нейтралью однофазного замыкания на землю и локализации места без отключения линии, позволяя отказаться от метода кратковременных отключений фидеров подстанций и распределительных устройств.
Особенно эффективен для случая, когда от основной линии есть множество разветвлений к мелким потребителям.
При возникновении замыкания на землю включаем генератор и в этот момент идет сигнал генератора на всю секцию шин. Напряжение питания генератора 220В переменного тока.
При поднесении приёмника "ПТ-01ВЛ" к каждой из ячейки на поврежденной линии будет максимальное значение индикации.
После определения поврежденного фидера, локация места повреждения достигается путём перемещения оператора с приёмником вдоль воздушной линии 6-10 КВ соблюдая технику безопасности не нарушая минимальное допустимое расстояние.
Движение допускается осуществлять на автотранспорте в стороне от линии до 10м, при этом направляя приёмник на ось поврежденной ВЛ.
Запатентованный метод определения поврежденного фидера с применением генератора;
Благодаря высокой чувствительности и избирательности приемника достигается высокая точность определения места с ОЗЗ в разветвленных сетях с большой протяженностью;
Возможность поиска без применения генератора при больших значениях тока ОЗЗ (аналогично работе с прибором типа „Квант”, "Волна", "Зонд");
Функция контроля наличия напряжения на ВЛ 6-10 кВ по электрическому полю, для определения факта отключения поврежденной линии, в процессе поиска места повреждения;
Малые габариты и вес (размер, не более 170х110х35 мм, масса, не более 0,35 кг);
Диапазон рабочих температур от – 30 до + 55 º С.
Комплект поставки

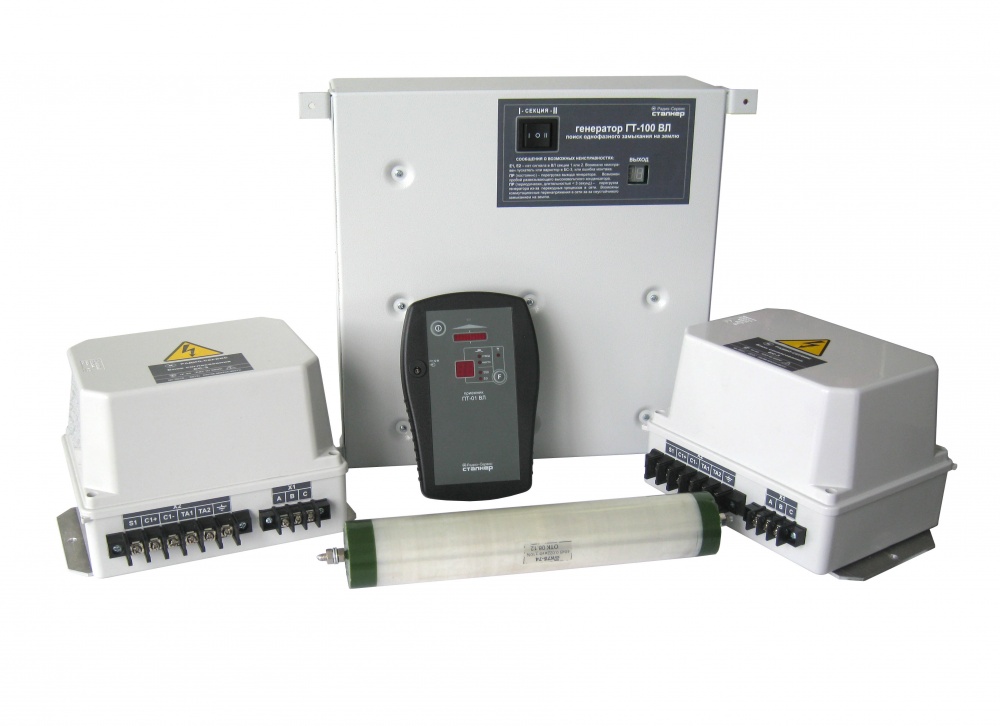

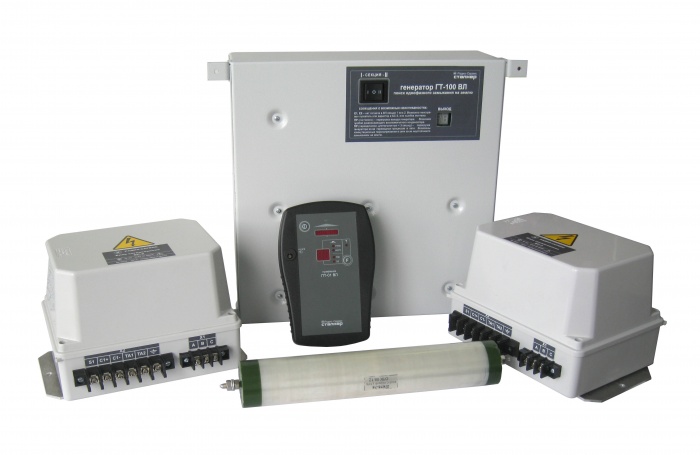

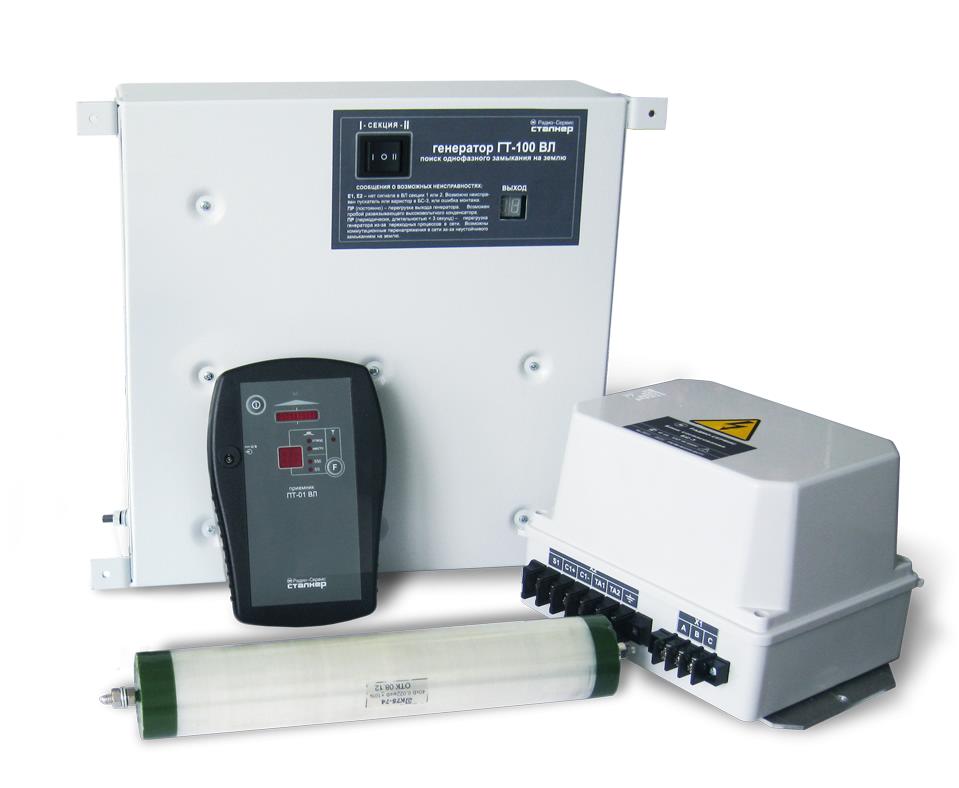

Генератор "ГТ - 100 ВЛ” 1 шт.,
Приемник "ПТ - 01 ВЛ” 1шт.,
Блоки согласования БС-3 2 1* шт.,
Конденсаторы высоковольтные ( до 40кВ) 6/3*шт..,
Хомуты для крепления конденсаторов 12 6* шт
Сумка для переноски приёмника 1 шт
Руководство по эксплуатации на комплекс 1 шт
Блок питания БПН-А 12-0,5 1 шт
Ni-MH аккумулятор типоразмера АА 4 шт * - поставляются при заказе комплекса "Сталкер ВЛ” на 1 секцию
Технические характеристики
Наименование параметра
Значение
Генератор ГТ-100ВЛ
1 Выходное напряжение, не более, В
400*
2 Формируемые рабочие частоты, Гц
Двухчастотный, основная частота 526
3 Отклонение от рабочей частоты, Гц, не более
±1
4 Диапазон напряжений питания переменного тока (от 45 до 55 Гц), В
от 198 до 242
5 Максимальная потребляемая мощность, не более, ВА
150*
6 Габаритные размеры, не более, мм
370х320х135
7 Масса, не более, кг
8,5
Примечание *: параметры генератора нормируются на нагрузку 0,066 мкФ.
Приемник ПТ-01ВЛ
8 Номинальные значения рабочих частот, Гц
при работе с генератором
526
при работе без генератора
50, 550
9 Чувствительность к току, протекающему на расстоянии 1 метр при отношении сигнал-шум 6 дБ, не менее, мкА
400
10 Динамический диапазон входных сигналов, не менее, дБ
92
11 Ширина полосы пропускания для каждой рабочей частоты, не более, Гц
по уровню минус 3 дБ
по уровню минус 60 дБ
9
24
12 Диапазон напряжений питания постоянного тока, В
от 4,4 до 6,0
13 Габаритные размеры, не более, мм
175´115´40
14 Время непрерывной работы в нормальных условиях при заряженных аккумуляторах, не менее, ч
7
15 Масса, не более, кг
0,9
Блок согласования БС-3
16 Ограничение входного напряжения переменного тока, не более, В
700
17 Габаритные размеры, не более, мм
225´175´145
18 Масса, не более, кг
1,5
Пример работы Сталкер ВЛ
Фильм о работе комплекта "Сталкер ВЛ" при поиске КЗ воздушной кабельной линии.
