РИ-307USBм «СТРИЖ» рефлектометр

Артикул: РИ-307USBм СТРИЖ

Производитель: ЭРСТЕД СПб

Не включен в Реестр СИ РФ

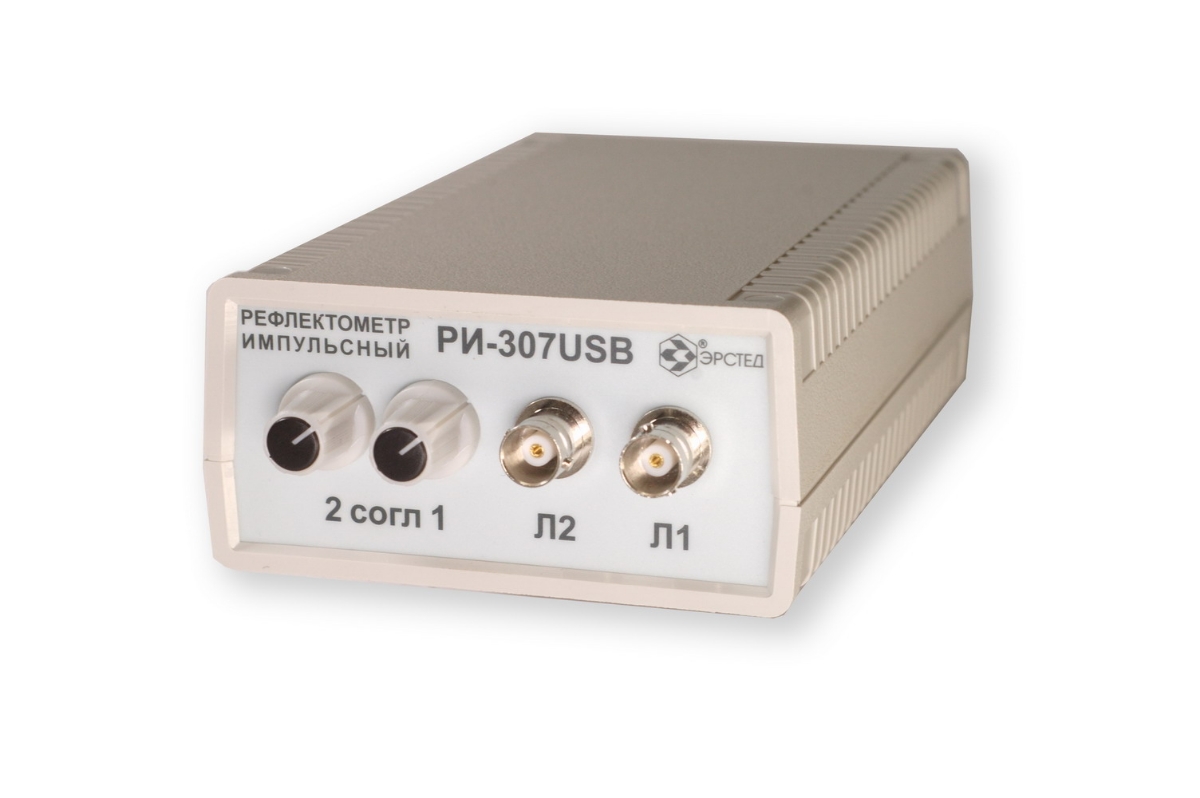

USB-рефлектометр РИ-307USBм является полным функциональным аналогом РИ-307 при существенно меньшей цене и габаритах. РИ-307USBм предназначен для работы в едином комплексе с персональным компьютером (не входит в комплект поставки).

Импульсный рефлектометр РИ‑307USBм – это двухканальный кабельный локатор, предназначенный для определения характера и местоположения неоднородностей и повреждений кабельной линии (обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, катушка Пупина, разбитость пар, «мерцающие» неоднородности).

Импульсный рефлектометр РИ-307USBм заменяет приборы: ИР-10, ИР-10М, РИ-10, РИ-10М, РИ-10М1, РИ-10М2 (блок рефлектометра), РИ-20, РИ-20М1.

Прибор РИ-307USBм предназначен для проведения следующих измерений на симметричных и несимметричных кабелях с волновым сопротивлением от 25 до 600 Ом:

• измерение длин кабелей;
• измерение расстояний до неоднородностей волнового сопротивления или повреждений;
• измерение коэффициента укорочения линии при известной ее длине;
• определение характера повреждений;

Импульсный рефлектометр РИ-307USBм применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

• медножильные кабели связи (ТПП, МКС и т.п.);
• кабели сигнализации и управления (СБПЗАВпШп и т.п.);
• силовые кабели (АСБ, ВВГ, СИП и т.п.);
• воздушные кабельные линии;
• компьютерные сети (СКС и т.п.);
• телевизионные и радиочастотные кабельные линии (РК-75 и т.п.);
• для определения длины кабеля при его производстве, складировании и торговле.

Особенности прибора

Экономичность, наглядность, удобство и скорость работы

• Использование дисплея персонального компьютера для удобной работы и наглядного представления результатов измерений;
• Прямое управление измерительными параметрами позволяет быстро и наглядно управлять параметрами измерения без лишних затрат времени на переключения между меню
• Высокая скорость зондирования позволяет  оператору наблюдать максимально «живую» картинку на экране
• Двухкурсорная измерительная система позволяет измерять расстояния между любыми двумя точками рефлектограммы — исключить длину присоединительных кабелей, измерить длину участка замокания кабеля  или  определить расстояние между двумя муфтами; прибор индицирует расстояние до первого и второго курсора, а также расстояние между ними
• Автоматическое запоминание  параметров измерения — параметры измерения запоминаются, так что после повторного включения Вам не придется устанавливать измерительные параметры заново

Отличные измерительные характеристики

• Широкий диапазон по дальности от 62.5 м до 64 км
• Низкая инструментальная погрешность измерения расстояния — 01%…0.2% от действующей шкалы позволяет локализовывать дефекты с точностью до 12.5 см
• Широкий диапазон рабочих длительностей зондирующего импульса от 10 нс до 50 мкс позволяет оператору  выбрать оптимальное соотношение разрешения прибора и перекрываемого затухания — на коротких участках кабеля или кабелях с небольшим затуханием лучше использовать короткие зондирующие импульсы для обеспечения наилучшего разрешения; на длинных кабелях или кабелях с большим затуханием для обеспечения максимальной дальности лучше устанавливать большую длительность зондирующего импульса
• Высокая чувствительность приемного тракта — 1 мВ
• Цифровое осреднение 1…128 реализаций позволяет эффективно подавлять асинхронные помехи и шумы
• Два параллельных физических канала позволяют эффективно подавлять синхронные помехи:
  • если исследуемые кабельные линии параллельны (например две фазы), то помеха на каждой из них одинакова, следовательно для подавления помехи на поврежденной линии достаточно функцией Разность вычесть из неё рефлектограмму параллельной неповрежденной линии.
  • выявлять различия линий в реальном режиме времени не прибегая к сохранению рефлектограммы в память

Специальные режимы измерения и анализа

• Одновременное отображение до 5 рефлектограмм прибор имеет возможность одновременно отображать рефлектограммы с двух физических входов и трёх рефлектограмм из энергонезависимой памяти
• режим «Разность»(поточечное вычитание рефлектограмм) предназначен для выявления различий в рефлектограммах, может применяться как для рефлектограмм физических каналов так и для рефлектограмм из памяти в любых сочетаниях в режиме реального времени
• режим «Битость пар»предназначен для определения мест перепутывания пар (разнопарка) в муфтах или скрутках
• режим «Захват» повышает эффективность работы прибора для определения дефектов непостоянных во времени («мерцающих» дефектов)  — прибор  этом режиме  накапливвает на экране рефлектограммы сколь угодно продолжительное время, так что краковременные события не будут пропущены
• неограниченная по объему библиотека рефлектограмм и коэффициентов укорочения, так как используется персональный компьютер;
•
• вывод на печать отчетов (рефлектограммы всех каналов со всеми измерительными параметрами);
• автоматический расчёт расстояния до повреждений в линиях, составленных из разнородных кусков кабеля (с неодинаковыми коэффициентами укорочения);
• возможность использовать вместо коэффициента укорочения скорость распространения сигнала — V/2, как принято в зарубежных приборах;
• функция второго экрана — возможность просмотра одновременно всей линии и любого увеличенного её участка.
• исполнение в виде выносного блока, подключаемого к ПК по USB;
• питание по шине USB (не требует аккумуляторов и блока питания);
• управление и отображение результатов измерения на персональном компьютере;
• небольшие габариты 175х95х47 мми вес не более 0,3 кг
