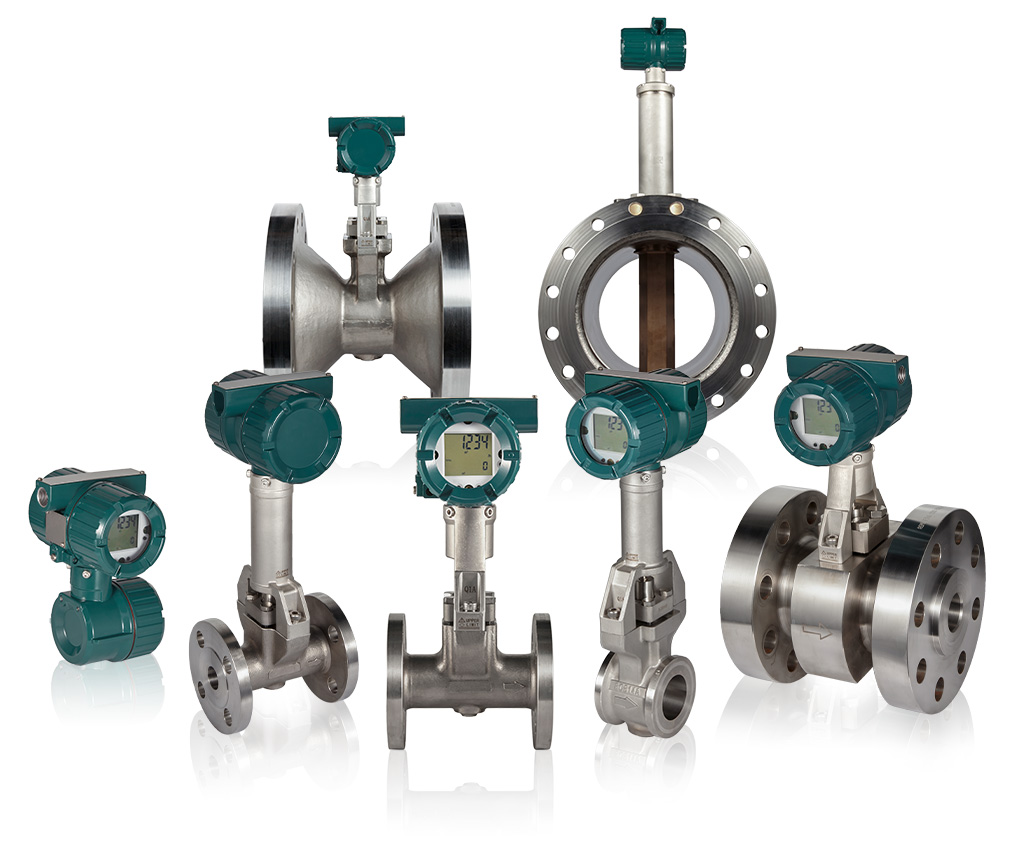

Вихревые расходомеры VY

Артикул: VY YOK

Производитель: Иокогава (Япония)

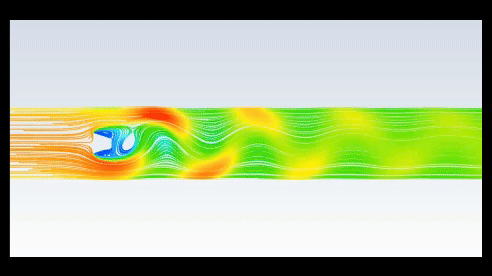

Вихревые расходомеры серии VY выпускаются как полноценная замена прежнего поколения вихревых расходомеров серии DY и представляют собой интеллектуальные датчики расхода и предназначены для измерения объемного расхода жидкости, перегретого или насыщенного пара или газа. Эти приборы измеряют частоту образования вихрей за встроенным в прибор вихреобразователем.

• Благодаря функции диагностики состояния, которая отслеживает состояние всего прибора, пользователь может точно оценить текущее состояние расходомера на мониторе ПК в диспетчерской. Кроме того, информация о состоянии записывается в память прибора, что упрощает определение необходимости технического обслуживания. Благодаря возможности выполнять такие работы по техническому обслуживанию, как очистка расходомера или замена отклоняющего устройства, в зависимости от состояния прибора, эти функции способствуют более эффективной и планомерной работе предприятия.
• Стабильные измерения благодаря уникальной конструкции детектора Иокогава с проверенной временем надежностью. Оригинальная интегральная конструкция детектора Иокогава обеспечивает превосходную надежность и долговечность благодаря чувствительному элементу внутри отклоняющего устройства и простой конструкции без движущихся частей. Эта конструкция унаследована от серии YEWFLO. Кроме того, благодаря оптимизации нашей проверенной функции фильтрации SSP измерения становятся более стабильными и устойчивыми к вибрации.
• Серия VY обеспечивает точность измерений ±0,75% от показаний для жидкости или ±1% от показаний для газа и пара в широком диапазоне условий работы жидкости.
• Широкий спектр поддерживаемых приложений - Линейка устройств YEWFLO стала преемницей серии YEWFLO и расширилась за счет большего разнообразия спецификаций.

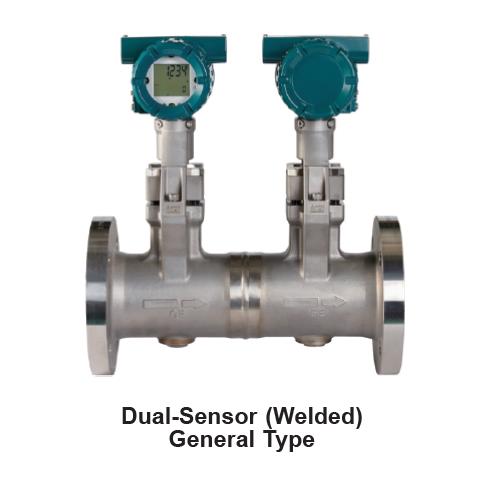

  - Стандартизация двухдатчиковых (сварных) устройств общего типа
  - Дополнительные стандарты, такие как SIL 2, NAMUR и др.
  - Диапазон температур жидкости от -196 до 450°C (включая встроенный расходомер)
  - Номинальное давление на фланце соответствует классу ASME 1500
  - Дополнительный размер встроенного датчика температуры
  - Дополнительные технологические соединения
  - Поддерживает коммуникационные протоколы HART, FOUNDATION Fieldbus и Modbus и т.д.
• Расширенные функции ввода/вывода
  Тип связи HART: поддерживается аналоговый вход (от 4 до 20 мА), что позволяет использовать расширенные функции расчета расхода, такие как расчет массового и теплового расхода. Поддерживается изолированный аналоговый выход (от 4 до 20 мА), а также импульсный/ контактный выход для сигнализации и контроля состояния.
  Тип связи FOUNDATION Fieldbus: поддерживается функциональный блок MAO (Multiple Analog Output, прием нескольких сигналов от других устройств), что позволяет использовать расширенные функции расчета расхода, такие как расчет массового и теплового расхода.
  Тип связи Modbus: поддерживаются импульсный/контактный выход для сигнализации и контроля состояния.
•

Технические характеристики

Измеряемая среда Жидкость, газ, насыщенный пар, перегретый пар (Избегайте многофазных потоков и вязких или агрессивных сред)

Измерение расхода
Погрешность ±0,75 % от показаний (жидкость)  ±1 % от показаний (газ, пар)
Повторяемость ±0,2 % от показаний
Виброустойчивость [интегральный расходомер / выносной датчик]
Расходомеры общего назначения: 19,6 м/с2 (от 10 до 500 Гц), соответствуют требованиям стандарта IEC 60068-2-6
Расходомеры с удлиненной горловиной, высокотемпературные и криогенные расходомеры: 9,8 м/с2 (от 10 до 500 Гц), соответствуют требованиям стандарта IEC 60068-2-6

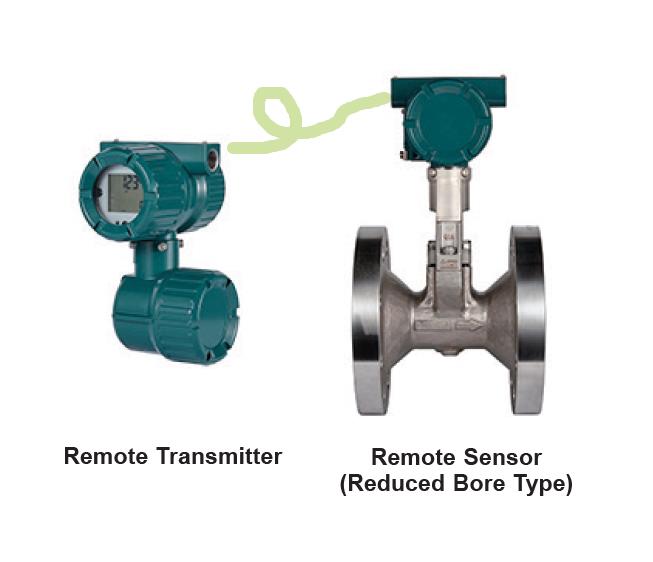

Выносной преобразователь 9,8 м/с2 (от 10 до 500 Гц), соответствуют требованиям стандарта IEC 60068-2-6

Диапазон температуры процесса

• От -29 до 250 °C: Тип шиберной задвижки: общего типа, с удлиненным штоком (включая встроенный датчик температуры)
  Материал шиберной задвижки: дуплексная нержавеющая сталь 1.4517/S31803
  Материал корпуса: нержавеющая сталь CF8M
• От -40 до 250 °C: Тип шиберной задвижки: общего типа, с удлиненным штоком (включая встроенный датчик температуры)
  Материал шиберной задвижки: нержавеющая сталь CF8M или никелевый сплав CW-12MW/N10276
  Материал корпуса: нержавеющая сталь CF8M или никелевый сплав CW-12MW/N10276

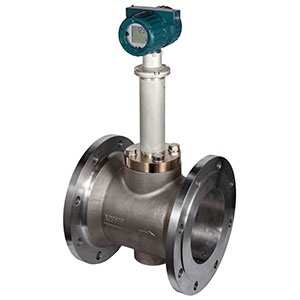

• От -40 до 450 °C: Тип шиберной задвижки: высокотемпературный
  Материал шиберной задвижки: нержавеющая сталь CF8M или никелевый сплав CW-12MW/N10276
  Материал корпуса: нержавеющая сталь CF8M
• От -40 до 400 °C: Тип шиберной задвижки: высокотемпературный, со встроенным датчиком температуры
  Материал шиберной задвижки: нержавеющая сталь CF8M или никелевый сплав CW-12MW/N10276
  Материал корпуса: нержавеющая сталь CF8M
• -196 до 250 °C: Тип скребка: криогенный
  Материал скребка: никелевый сплав CW-12MW/N10276
  Материал корпуса: нержавеющая сталь CF8M

Прочие характеристики см.на сайте производителя или запросите у нас - вышлем!

-------------------------

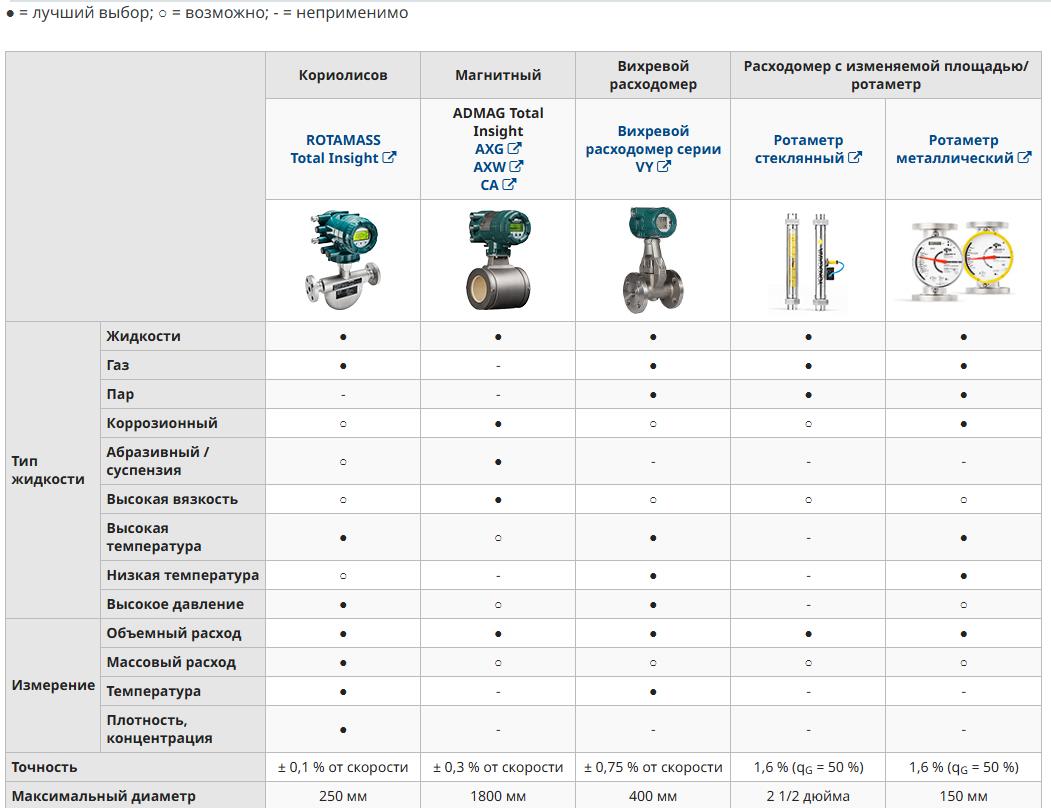

Иокогава предлагает широкий ассортимент расходомеров с различными методами измерения. Вы можете выбрать расходомер, который лучше всего подходит для ваших целей измерения расхода (объемный расход / массовый расход / температура / плотность), типа жидкости (жидкость / газ / пар) и состояния жидкости (температура / давление / коррозионная активность / суспензия / вязкость).
