Внесена в Госреестр СИ РФ

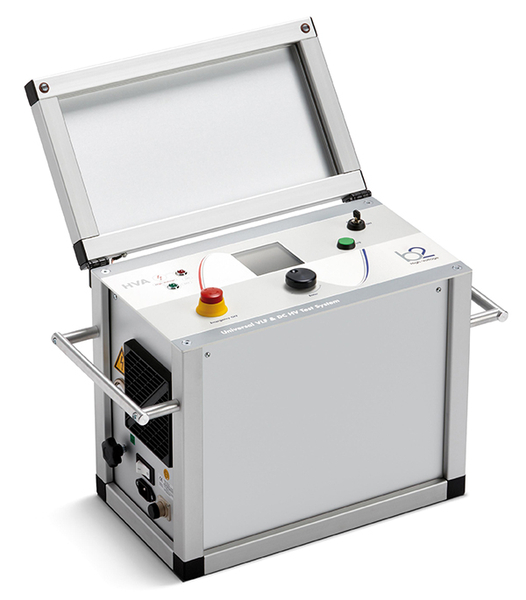

Применение прибора HVA34:
Высоковольтная испытательная установка HVA разработана для проведения испытаний различных типов напряжения. Эти применения включают, помимо подключения, подключение к объектам с высокой емкостью, таким как кабели и генераторы. Другое применение установки включает в себя высоковольтное тестирование переключателей, высоковольтных трансформаторов, двигателей, изоляторов, высоковольтных вводов и т.д.
При установке кабеля сбоку можно протестировать как кабели из сшитого полиэтилена, так и с бумажно-масляной изоляцией, такие как XLPE и PILC. В дополнении к установке HVA можно использовать для тестирования в качестве кабеля основного компонента и его изменения.
Оба высоковольтных выхода – по положительному или постоянному отрицательному тесту полярности земли) или по переменному напряжению сверхнизкой частотой VLF с синусоидальным или квадратным выходным сигналом являются стандартными для установки. Тестовая последовательность согласно условиям тестирования может выполняться в ручном или автоматическом режимах. Эта функция позволяет очень гибко использовать данную установку для любого высоковольтного тестирования, где требуется высокое переменное или постоянное напряжение. Установка также может осуществляться в режиме прожига, современная система контроля и управления позволяет пользователю задавать необходимые пороги проведения и условия тестирования. Прибор измеряет и записывает в память емкость, сопротивление, напряжение, действующее значение тока и подаваемое напряжение на объекте тестирования.
Особенности прибора HVA34:
- ВРЕМЯ РАБОТЫ - 24 ЧАСА В СУТКИ, 7 ДНЕЙ В НЕДЕЛЮ
- Испытание кабеля
- Встроенный генератор высоковольтных импульсов различной скрупулезности для точного устранения повреждения кабеля кабеля.
- Диагностика кабеля методом измерения частичных разрядов в аккумуляторе с опционным модулем PD30. Подключение ОДНИМ кабелем!
- Наиболее современные на сегодняшний день из всех предлагаемых покупателями высоковольтных испытательных установок СНЧ, а также наиболее компактная и легкая по весу установка;
- Высоковольтное тестирование СНЧ (0,1 Гц), Постоянным напряжением постоянного тока (±), прожиг реализации и продолжение проведения кабеля;
- СНЧ тестирование: быстрое и безопасное измерение измерения с изоляцией из сшитого полиэтилена (СПЭ);
- Автоматическое тестирование или в ручном режиме в соответствии с международными стандартами IEEE 400.2, VDE 0276, CENELEC, HD620 S1, NEN 3620, SANS 10198 и IEC 60060-3;
- Данная установка – все необходимое для диагностики кабеля в одном приборе;
- Идеальный, симметричный, полностью синусоидальный выходной высоковольтный сигнал на всех этапах, вне зависимости от нагрузки;
- Большой ЖК-индикатор с панелью — графическое управление формой выходного тестового сигнала в первый момент времени на дисплее прибора, а также всех параметров тестирования — напряжения, тока, заряда;
- Удобный и простой пользовательский интерфейс, управляемый только одним навигационным колесиком;
- Прибор одноблочная, ударопрочная конструкция;
- Огромный потенциал тестирования по емкости (до 12 мкФ), что соответствует 30 км стандартного высоковольтного кабеля или 10 км кабеля при одновременном тестировании по трем фазам;
- Встроенная автоматическая система выбора настройки тестовой частоты измерителя (СНЧ) в зависимости от величины нагрузки;
- Энергонезависимая память;
- В установке не использовались никакие подвижные механические детали или масло для генерации или обеспечения высокого напряжения. Эти настройки минимизируют обслуживание установки, а также увеличивают сроки ее обслуживания;
- Защита от короткого замыкания в случае запуска запуска.
Технические характеристики:
|
Параметр
|
Значения
|
|
Входное напряжение питания
|
230 В (48 - 62 Гц) (1100 ВА)
|
|
Выходное напряжение
|
Переменное, Синус: 0-34 кВ пиковое, симметричное, 24 кВ действ Переменное, Квадрат: 0-34 кВ
Постоянное ±: 0-34 kВ
|
|
Разрешение
|
100 В на всем диапазоне
|
|
Погрешность
|
± 1% от диапазона
|
|
Выходной ток
|
0 - 32 мA
|
|
Разрешение
|
1 мкА
|
|
Погрешность
|
±1% от диапазона
|
|
Частота выходного сигнала
|
0.01 … 0.1 Гц с шагом 0.01 Гц (предустановка 0.1 Гц) автоматический выбор частоты
|
|
Диапазон сопротивлений
|
0.1 MΩ ... 5 ГΩ
|
|
Максимальная выходная нагрузка (при максимальном напряжении)
|
0.9 мкФ @ 0.1 Гц @ 23kВ действ (Прим 1500 м кабель)*
1.0 мкФ @ 0.05 Гц @ 23kВ действ (Прим 3000 м кабель)*
2.5 мкФ @ 0.02 Гц @ 23kВ действ (Прим 7600 м кабель)*
12.0 мкФ @ максимально возможная при уменьшенной частоте и напряжению
* Рассчитано для типичного кабеля с емкостью 330 пФ/м
|
|
Измерительный блок
|
Цифровой ЖК дисплей для прямой индикации : Напряжение и Ток (Действующие значения и / или пиковые)Емкость, Сопротивление, время, напряжение пробоя, графическое отображение выходного напряжения в реальном времени
|
|
Цикл тестирующий
|
Продолжительный. НЕТ ТЕПЛОВЫХ ОГРАНИЧЕНИЙ ПО ВРЕМЕНИ РАБОТЫ
|
|
Память
|
50 ячеек памяти, энергонезависимая
|
|
Компьютерный интерфейс
|
RS-232 кабель (ПО прилагается), USB флеш карта
|
|
Высоковольтные кабели
|
Стандартные, длиной 4 м. с зажимами-крокодил на конце (другие могут быть поставлены по запросу)
|
|
Вес
|
20 кг
|
|
Размер
|
430 x 360 x 250 мм
|
Сравнительная таблица HVA30 -- HVA34
|
|
HVA34
|
HVA30
|
| |
|
|
|
Переменное напряжение, синус
|
0-34 кВ пиковое, симметричное,
23кВ действ
|
0-34 кВ пиковое, симметричное,
23кВ действ
|
|
Постоянное напряжение
|
±: 0-34 kВ
|
±: 0-34 kВ
|
|
Напряжение, прямоугольник
|
0-34 кВ
|
0- 34 кВ
|
|
Погрешность измерения напряжения
|
±1%
|
±1%
|
|
Выходной ток
|
32мА
|
15мА
|
|
Погрешность измерение силы переменного тока
|
±1%
|
±1%
|
|
Нагрузка при 0,1 Гц и действующем напряжении
|
0,8 мкф
|
0,5 мкф
|
|
Максимальная выходная нагрузка
|
12 мкф
|
12 мкф
|
|
Диапазон частоты
|
0,01 – 0,1 Гц, шаг 0,01 Гц на всем участке в диапазоне. В авто и ручном режиме
|
Шаг 0,01 Гц НА ВСЕМ участке в диапазоне 0,01 – 0,1 Гц, в авто и ручном режиме
|
|
Масса
|
19 кг, всё в одном корпусе
|
19 кг, всё в одном корпусе
|
|
Габариты
|
430 x 360 x 250 мм
|
430 x 360 x 250 мм
|
Комплектация HVA34 :
|
№
|
Наименование:
|
Количество:
|
|
1.
|
Высоковольтная СНЧ установка для испытаний кабелей с изоляцией из сшитого полиэтилена HVA34
|
1
|
|
2.
|
Высоковольтный тестовый кабель, 4 м.
|
1
|
|
3.
|
Кабель защитного заземления 6 мм2 , 4 м. с клещами зажимами
|
1
|
|
4.
|
Кабель защитного заземления 6 мм2 , 4 м. М6/М6
|
1
|
|
5.
|
Кабель сетевого питания
|
1
|
|
6.
|
Кабель передачи данных с переходником
|
1
|
|
7.
|
USB-флеш карта с программным обеспечением
|
1
|
|
8.
|
Ключ включения прибора ( + запасной)
|
1
|
|
9.
|
Руководство по эксплуатации (паспорт)
|
1
|
Имеется в наличии: Много
|
