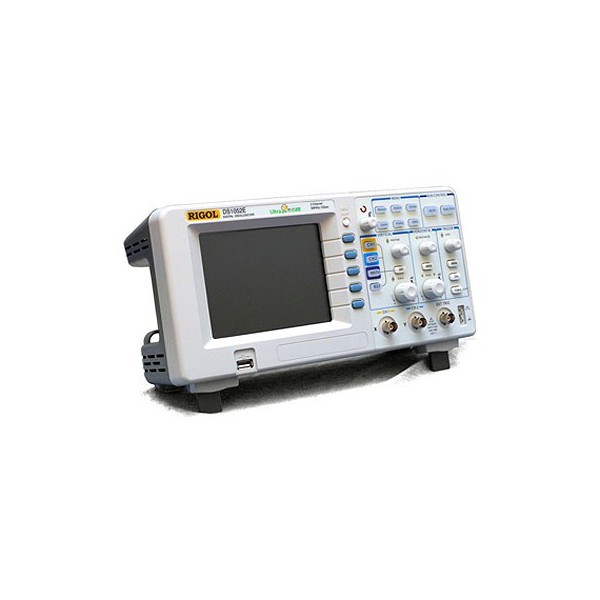

Rigol DS1052E цифровой осциллограф

Артикул: rigol ds1052e

Производитель: RIGOL

Цифровой осциллограф DS1052E

Серия DS1000CA - сводная таблица

Серия DS5000CA - сводная таблица

Цифровой осциллограф.

2 канала. Полоса - 50 МГц. Макс. частота дискретизации: 1Гвыб/с (реальное время), 10 Гвыб/с (эквив.режим); Макс.память: 1М точек. Входной импеданс 1МОм. Цифровые фильтры. Курсорные и 20 автозмерений. Интерфейс: USB Device/Host, RS-232, P/F Out . Дисплей – цветной 5,7” TFT (320x234). Размеры, мм : 303х154х133. Вес: 2,3кг

Цифровые осциллографы Rigol серии DS1000E за несколько лет стали "легендой" среди бюджетных цифровых осциллографов и стали одними из самых распространненных приборов данного класса. На протяжении нескольких лет данные осциллографы претерпели несколько "рестайлингов", за счет чего практически по всем параметрам превосходят именитых конкурентов (таких как Tektronix, LeCroy).

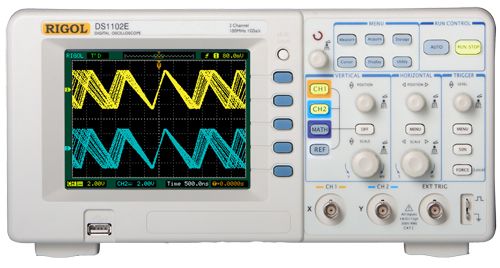

Данная серия состоит из двух моделей: DS1052E и DS1102E. Основным отличием данных моделей является полоса пропускания. У DS1052E - 50 МГц, у DS1102E - 100 МГц.

Rigol DS1052E являются "начальными" приборами в линейке цифровых осциллографов Rigol. При довольно низкой цене эти приборы обладают прекрасными техническими характеристиками, а именно:

• запись сигналов объемом до 1 миллиона точек
• В реальном масштабе времени частота дискретизации достигает 1 ГГц, в режиме стробоскопа - до 10 ГГц
• интегрированный в Rigol DS1052E анализатор спектра на основе БПФ
• регистрация, воспроизведение и анализа записанного сигнала
• расширенная система синхронизации (установок триггера)
• при работе двух каналов возможно построение фигуры Лиссажу
• проведение автоматических и ручных курсорных измерений
• проведение измерений параметров в автоматическом режиме (до двадцати видов измерений): размах исследуемого сигнала, амплитуда, максимальное значение, минимальное значение, уровень вершины, уровень опоры, среднее значение, среднеквадратичное значение, выброс перед фронтом, выброс после фронта, период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного импульса, задержка.
• Выполнение математических операций над исследуемыми сигналами: умножение, деление, сложение, вычитание
• Интегрированный в прибор интерполятор. Тип интерполяции Sin x/x
• 256-уровневое усреднение сигналов
• наличие пикдетектора
• возможность ограничения полосы пропускания. Устанавливается на значении 20 МГц
• запись сигналов в диапазоне: 500 мсек/деление…50 сек/деление
• для фильтрации помех и шума, поступающих на вход устройства вместе с сигналом, существует возможность установления уровня запуска.
• ФНЧ,ФВЧ, РФ, ПФ - встроенные цифровые фильтры
• возможность проведения тестирования по принципу "годен-не годен"
• сохранение во внутренней памяти прибора Rigol DS1052E 10 форм сигналов или 10 установок. Сохранение возможно в форматах BMP и CSV
• частотомер, интегрированный в устройство
• автоматическая калибровка осциллографа
• USB-host, USB-device - возможность сохранения настроек и принтскринов на флеш-диск
• русскоязычное меню.

 ТТХ осциллографа Rigol DS1052E

• DS1000E (D)_firmware
  Версии 00.04.00 и 00.04.01. Прошивки для осциллографов DS1052E, DS1102E, DS1052D, DS1102D.
• DS1000E, D инструкция
  Руководство по эксплуатации на русском языке на осциллографы Rigol DS1052E, DS1102E, DS1052D, DS1102D
