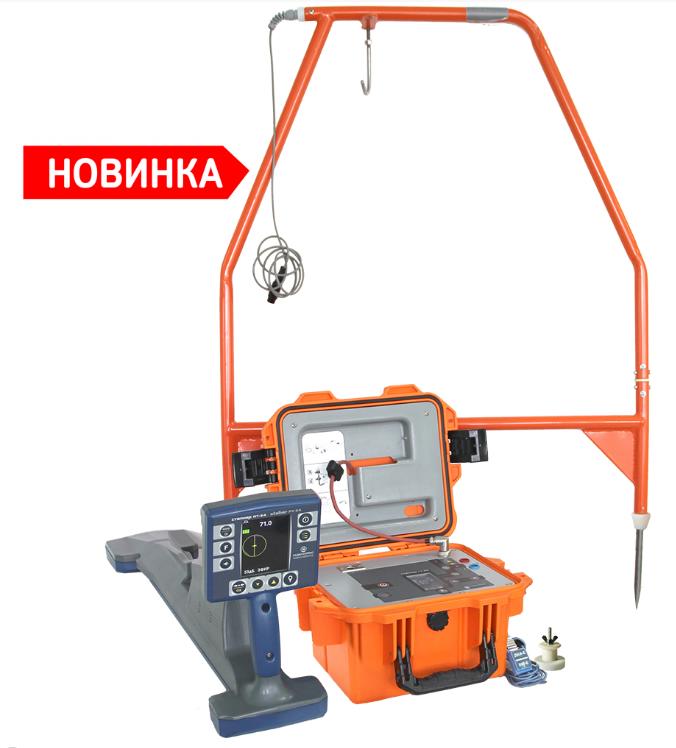

Код товара 138615. Гарантийный срок 24 месяца. Комплекс трассопоисковый "Сталкер" 80-24, набор дефектопоисковый «НефтеГаз». предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.
В комплект поставки трассодефектоискателя входит:
- приемник «Сталкер» ПТ-24 высокочувствительный прибор для точного определения местоположения подземных коммуникаций
- генератор «Сталкер» ГТ-80 (LFP) - обеспечивает надёжную передачу сигнала в исследуемую коммуникацию.

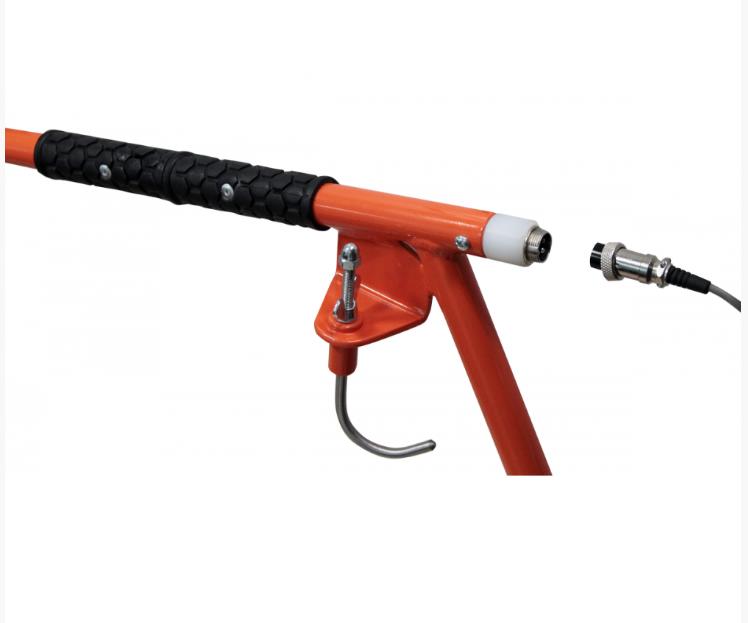

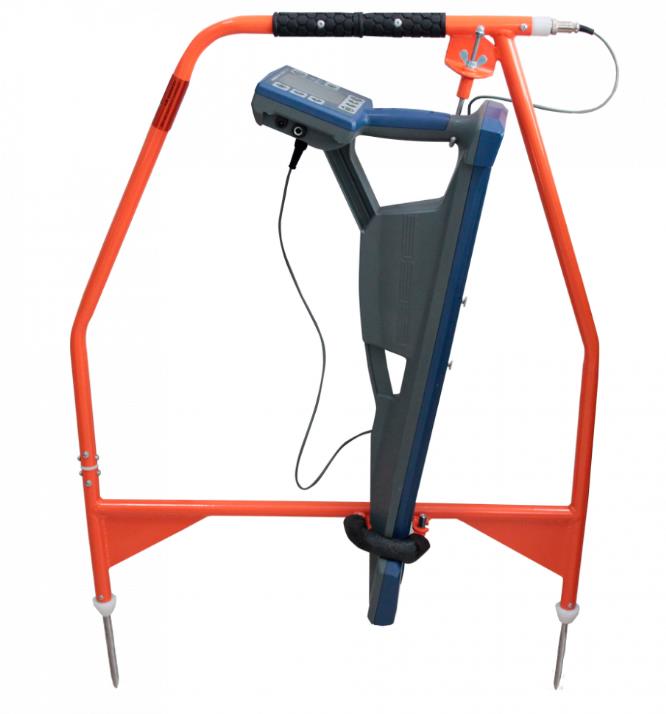

- датчик контроля изоляции «А-рамка» с креплением, предназначен для выявления повреждений изоляционного покрытия трубопроводов и кабелей.

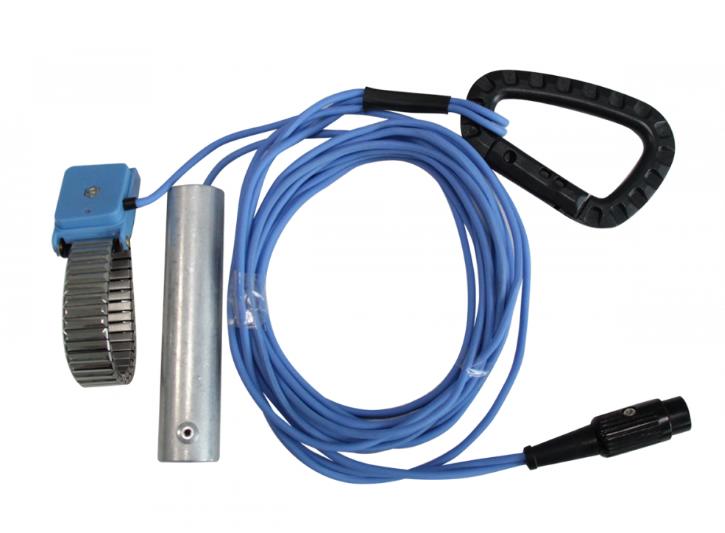

- датчик контроля изоляции «ДКИ-Е» с браслетом, позволяет проводить детальный анализ состояния изоляции в труднодоступных местах даже под асфальтом и в условиях мерзлого грунта.

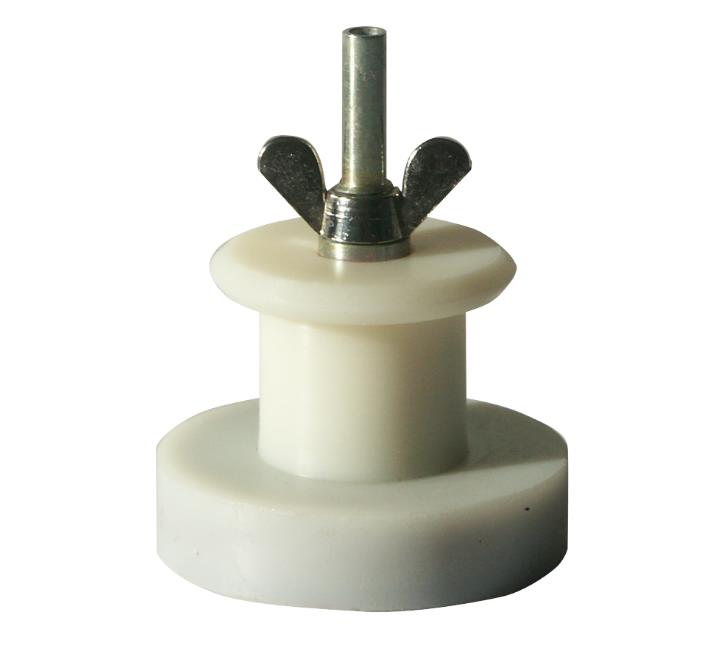

- контакт магнитный для надёжного подключения к исследуемым объектам
Питание модернизированного генератора "ГТ-80" осуществляется от встроенного литий-железо-фосфатного (LiFePo4) аккумулятора 12,8 В, 15 А/ч, благодаря чему снизился вес генератора до 5,9 кг и увеличилось время работы на максимальной мощности - не менее 4 часов. Литий-железо-фосфатный аккумулятор один из самых долговечных типов батарей, что позволяет существенно сократить расходы на их обслуживание и замену.
С принципами работы трассоискателей серии «Сталкер» с высокоточным GPS RTK – планшетом PrinCe LT700H можно ознакомиться в учебном фильме https://vkvideo.ru/video-69910783_456239032
Увеличенное время работы до 20 часов от Li-Ion аккумуляторов
Непрерывное отображение на дисплее всех необходимых параметров:
Функция «Компас» с одновременным схематичным отображением двух коммуникаций:
- первая с протекающим током от генератора;
- вторая с протекающим током промышленной частоты (кабелей) или ЭХЗ (труб);
Шкалы «максимума» и «минимума»;
Глубины залегания и силы тока коммуникации на всех активных частотах;
Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;
Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
Режим острый максимум.
В режиме "ЗОНД" обеспечивает поиск положения передающих зондов и камер телеинспекции, имеющих автономный передатчик при внутритрубном обследовании на частотах 512 или 32768 Гц (33кГц)
Запись в память приемника ПТ-24:
уровня сигналов с магнитных антенн и по входу «ДАТЧИК»;
направления к коммуникации;
показания глубины залегания коммуникации и величины тока в ней;
направления поискового тока;
относительной полярности разности потенциалов по входу «ДАТЧИК»;
фазы сигнала по входу «ТРАССА»;
рабочих частот;
местные дата и время в момент снятия показаний по информации GPS;
координат места снятия показаний по информации GPS.
Технические характеристики приемника ПТ-24
Активные частоты*, Гц
273, 526, 1024,8928, 32768
Пассивные частоты, Гц
50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир»
Частоты для работы с генераторами других производителе, Гц
491,512,982, 2000, 2048, 8440, 9828, 10000
Полоса пропускания для режима «РАДИО»
от 10 кГц до 36 кГц
Полоса пропускания для режима «Эфир»
от 48 Гц до 10 кГц
Погрешность показаний глубины залегания трассы, %, не более
5
Память
10 000 точек
Время непрерывной работы от встроенных Li-ion аккумуляторов не менее, ч
20
Габаритные размеры, мм, не более
700x300x140
Масса, кг, не более
1,9
Диапазон рабочих температур, °С
от -30 до +55

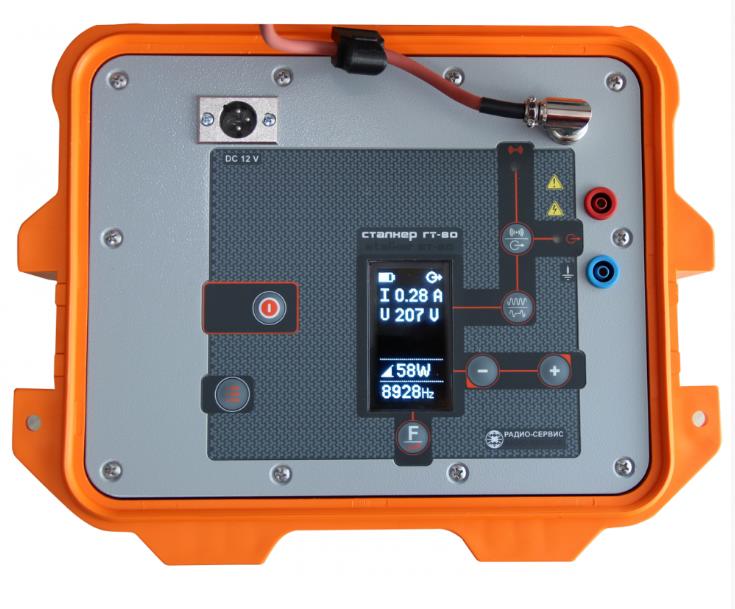

Генератор ГТ-80
Мощность и ток до 80 Вт, 12 А
Встроенный индуктор обеспечивает наведение сигнала 33 кГц в линию с поверхности земли
Дистанционное управление генератором через сеть GSM
Отложенный старт
Бесконтактная подача сигнала при помощи передающих клещей КИ-50 или КИ-100
Быстрое автоматическое согласование с нагрузкой для простоты использования
Совместим со всеми приемниками серии «Сталкер»
Работа с приемниками других производителей
Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В)
Влагозащищенный, ударопрочный корпус (IP 65).
Технические характеристики гененаратора ГТ-80
Фиксированные частоты*, Гц
273, 526, 1024, 8928, 32768 (33кГц);
Пользовательские частоты для работы с приемниками других производителей
от 270 до 10000 Гц (шаг установки 1 Гц)
Максимальная выходная мощность и ток
до 5,99 кГц – 80 Вт, 12 А
от 6 до10 кГц – 60 Вт, 8 А
33 кГц – 10 Вт, 3 А
Габаритные размеры, мм, не более
275х250х180
Вес со встроенными аккумуляторами, кг, не более
5,9
Диапазон рабочих температур, °С
от -30 до +55
Учебный фильм
Комплекс может быть дополнен принадлежностями:
Кейс для трассоискателей «Сталкер» - если необходимо хранить-перевозить в жестком и прочным чемодане
Контроллер PrinCe LT700H Tablet - сертифицированный RTK-планшет для точнейшего трассирования. ГЛОНАСС, NAVSTAR GPS, Galileo и BeiDou, позволяет принимать корректирующую информацию от сетей референцных станций. Спутниковая антенна компактных размеров обеспечивает определение местоположения с точностью в несколько сантиметров. Имеется возможность записи данных PPK (кинематика с постобработкой) для увеличения точности при отсутствии связи с базовой станцией.
Аттенюатор ГТ-1/100 - для проверки датчиков контроля изоляции к трассопоисковым приемникам «Сталкер», таких как "А-рамка", ДКИ-Е, ДКИ-02
Мини-датчик МД-01 - для отбора жил в кабеле и поиска неисправностей в проводке
Рамка передающая РП-02
Датчик контроля изоляции ДКИ-02 - для определения мест повреждения изоляции коммуникаций
Датчик контроля изоляции ДКИ-П1 - для локализации мест повреждения при промерзшем грунте и над асфальтом аналогично ДКИ-Е, но силами одного оператора
Клещи индукционные КИ-50 - для передачи поискового сигнала от генератора в коммуникацию без гальванической связи с ней. Внутренний диаметр 50 мм.
Клещи индукционные КИ-100 - для передачи поискового сигнала от генератора в коммуникацию без гальванической связи с ней. Внутренний диаметр 110 мм.
Штыри заземления из нержавейки 1м гладкие и 1м с винтовым наконечником(удобнее при работе с плотными грунтами). Есть комплекты из 4 штырей в удобной сумке-чехле.
