Гарантийный срок 24 месяца.
Трассоискатель (трассодефектоискатель, кабелеискатель) "Сталкер 15-24" - быстрый и точный поиск телефонных, силовых кабелей и других коммуникаций, идентификация дефектов покрытия и глубины залегания с последующим картографированием.

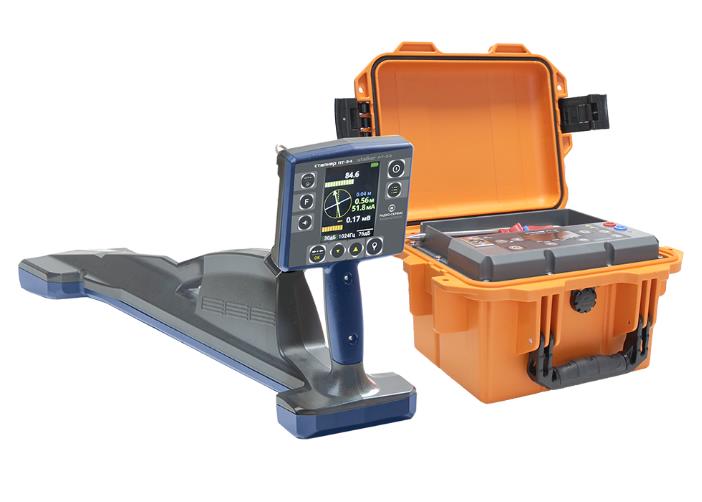

В комплект поставки трассоискателя «Сталкер 15-24» входит генератор ГТ-15 и приемник ПТ-24 со встроенным GPS/ГЛОНАСС модулем
С принципами работы с комплексами "Сталкер" можно ознакомиться в учебных фильмах:
Общие особенности трассоискателя "Сталкер 15-24"(встроенный GPS/ГЛОНАСС модуль, Li-Ion):
- функция «Компас» - схематическое отображение на дисплее приемника двух коммуникаций;
- поиск положения передающих зондов и камер телеинспекции
- встроенный GPS/ГЛОНАСС модуль
- GPS - выноска подземных трасс с последующим наложением на карту;
- Высокоточное позиционирование (до 1 см.) совместно с GPS RTK – планшетом PrinCe LT700H;
- возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля;
- беспроводная связь с ПК (Bluetooth);
- РАДИО частота (пассивная) для поиска трассы без генератора;
- частота 83 кГц для бесконтактной подачи сигнала генератора в кабель;
- поиск повреждений «фазовым», контактным и бесконтактным методами;
- отбор жил в кабеле и определение кабеля в пучке при помощи мини датчика МД-01;
- бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50 или КИ-100;
- поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
- легкий и компактный генератор ГТ-15. Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 15-14, 15-04, 15-02М;
- меню приемника ПТ-24 на русском, английском и китайском языках.
 Приемник Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion)
- облегченная конструкция (вес 1,9 кг.)
- Увеличенный яркий цветной дисплей
- Увеличенное время работы
Непрерывное отображение на дисплее всех необходимых параметров:

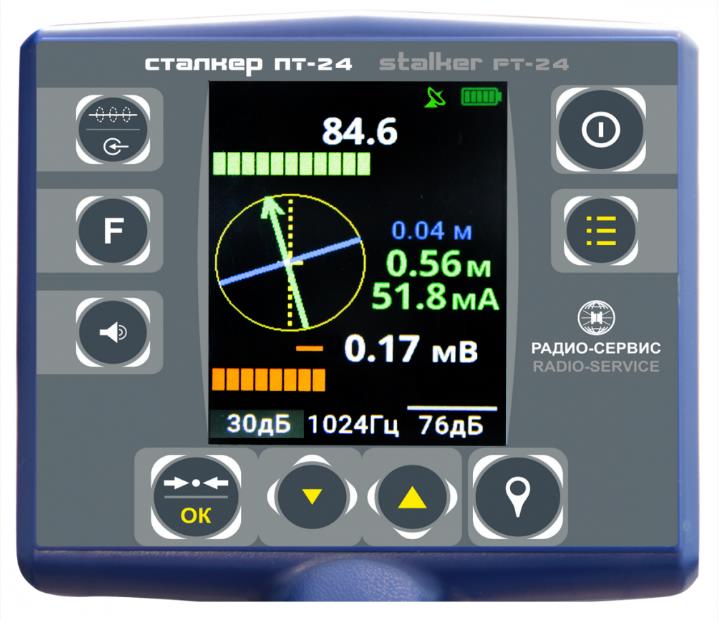

- Функция «Компас» с одновременным схематичным отображением двух коммуникаций:
- первая с протекающим током от генератора;
- вторая с протекающим током промышленной частоты (кабелей) или ЭХЗ (труб);
- Шкалы «максимума» и «минимума»;
- Глубины залегания и силы тока коммуникации на всех активных частотах;
- Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;
- Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
- Режим острый максимум.

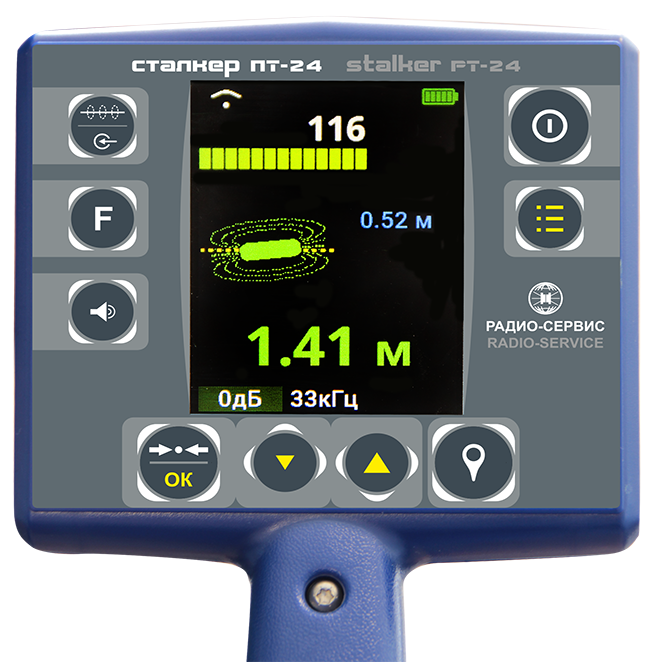

 В режиме "ЗОНД" обеспечивает поиск положения передающих зондов и камер телеинспекции, имеющих автономный передатчик при внутритрубном обследовании на частотах 512 или 32768 Гц (33кГц)
Запись в память приемника ПТ-24:
- уровня сигналов с магнитных антенн и по входу «ДАТЧИК»;
- направления к коммуникации;
- показания глубины залегания коммуникации и величины тока в ней;
- направления поискового тока;
- относительной полярности разности потенциалов по входу «ДАТЧИК»;
- фазы сигнала по входу «ТРАССА»;
- рабочих частот;
- местные дата и время в момент снятия показаний по информации GPS;
- координат места снятия показаний по информации GPS.
Для точной привязке к координатам используйте сертифицированный РТК-планщет
Технические характеристики приемника ПТ-24
|
Активные частоты*, Гц
|
273, 526, 1024,8928, 32768
|
|
Пассивные частоты, Гц
|
50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир»
|
Частоты для работы с генераторами других производителе, Гц
|
491,512,982, 2000, 2048, 8440, 9828, 10000 |
|
Полоса пропускания для режима «РАДИО»
|
от 10 кГц до 36 кГц
|
|
Полоса пропускания для режима «Эфир»
|
от 48 Гц до 10 кГц
|
|
Погрешность показаний глубины залегания трассы, %, не более
|
5
|
|
Память
|
10 000 точек
|
Время непрерывной работы от встроенных
Li-ion аккумуляторов не менее, ч |
20 |
|
Габаритные размеры, мм, не более
|
700x300x140
|
|
Масса, кг, не более
|
1,8
|
|
Диапазон рабочих температур, °С
|
от -30 до +55
|
 Генератор ГТ-15
- Частота 83 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигнала генератора «ГТ-15»;
- одновременная подача двух частот;
- индикация величины выходного тока;
- напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
- два режима работы - непрерывная и импульсная генерация для экономии заряда аккумуляторов;
- время работы при максимальной мощности - не менее 6 часов;
- автоматическое согласование генератора с нагрузкой.
- увеличенный отсек для хранения аксессуаров;
- питание от литиевого аккумулятора (технология LFP).
Технические характеристики генератора ГТ-15
- Рабочие частоты*, Гц 273, 1024,8928, 32768, 83077
- Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт
от 1 до 15
- Сила тока, потребляемая от источника постоянного тока, А не более 1,8
- Габаритные размеры, мм, не более 210x130x100
- Диапазон рабочих температур, °С от -30 до +55
- Масса, кг, не более 3,5
