Внесена в ГосРеестр СИ РФ

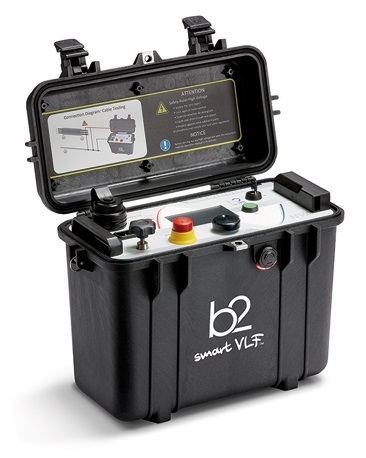

HVA28 - Высоковольтная СНЧ установка для испытания кабелей, 28 кВ. Новейшая высоковольтная СНЧ-установка HVA28 – это сверхкомпактная и легкая (14 кг) испытательная установка компании b2 electronic для испытания и диагностики кабеля с рабочим напряжением 6 и 10 кВ. HVA28 изготавливается в водонепроницаемом, ударопрочном и защищающем от пыли кейсе (IP67). Прибор предлагает ручную и автоматическую последовательности испытания, а большой цветной дисплей упрощает работу. Высоковольтная установка при своем малом весе обладает всеми техническими характеристиками «старших» моделей, которые дополняют также двойная (электронная автоматическая и механическая) система разрядки образца после теста, индикатор наличия внешнего напряжения до 12 кВ и неограниченное время работы установки при испытаниях.
Возможности прибора HVA28:
- • Переменное напряжение СНЧ (VLF) (СИНУС и ПРЯМОУГОЛЬНИК) до 29 кВ
- • Постоянное DC напряжение до 28 кВ положительной и отрицательной полярности
- • Тестирование как жил, так и оболочки кабеля
- • Измерение емкости кабеля и токов утечки
- • Компенсация влияния коронных разрядов и поверхностных токов утечки на результат измерения тангенса
- • Режим начального прожига
- • Встроенный интерфейс USB и Bluetooth
- • Цветной дисплей
- • Вес 14 кг
- • Встроенное разрядное устройство
- • Сверхкомпактность
Особенности прибора HVA28:
- • ВРЕМЯ РАБОТЫ - 24 ЧАСА В СУТКИ, 7 ДНЕЙ В НЕДЕЛЮ
- • Испытание оболочки кабеля
- • Встроенный генератор высоковольтных импульсов различной скважности для точного поиска места повреждения оболочки кабеля
- • Диагностика кабеля методом измерения частичных разрядов в комбинации с опционным модулем PD30E. Подключение ОДНИМ кабелем!
Дополнительно установка HVA28 позволяет:
- • Установка предназначена для проведения испытания изоляции кабельных линий на 6-10кВ, как напряжением сверхнизкой частоты 0,1Гц 3Uo, так и постоянным напряжением до 28кВ.
- • Установка позволяет испытывать вакуумные камеры высоковольтных выключателей.
- • Установка позволяет испытывать оболочку кабеля
- • Maкс. тестовое напряжение: 10 кВ
- • Меню на русском языке
- • Продолжительность: 1 мин. – 15 мин.
- • Ток 0.1 мА – 5.0 мА
- • Имеет встроенный генератор высоковольтных импульсов для точного определения места повреждения оболочки кабеля
- • Maкс. тестовое напряжение: 10 кВ
- • Продолжительность: 1 мин. – 60 мин.
- • Импульс/Период: 1:3/4 с, 1:5/4 с, 1:5/6 с, 1:9/6 с
Технические характеристики HVA28:
|
Входное напряжение питания
|
100-240 В (50-60 Гц) ( 400 ВА)
|
|
Выходное напряжение
|
Переменное, Синус: 0-29 кВ пиковое, симметричное, 20кВ действ.
Постоянное: ± 0-28 kВ
Прямоугольник : 0-28 кВ
|
|
Разрешение
|
0,1кВ на всем диапазоне
|
|
Погрешность
|
+/- 1% от диапазона
|
|
Выходной ток
|
0-20мA
|
|
Разрешение
|
1мкA
|
|
Погрешность
|
+/- 1% от диапазона
|
|
Частота выходного сигнала
|
0.01….0.1 Гц с шагом 0.01Гц (предустановка 0.1Гц), автоматический выбор частоты
|
|
Диапазон сопротивления
|
0.1 MΩ...5 ГΩ
|
|
Максимальная выходная нагрузка (при макс. напряжении)
|
0.5 мкФ @ 0.1 Гц @ 20kВ действ (Прим 1500 м кабель)*
5.0 мкФ @ 0.01 Гц @ 20kВ действ (Прим 15км кабель)*
10.0 мкФ @ максимально возможная при уменьшенной частоте и напряжении
* Рассчитано для типичного кабеля с емкостью 330пФ/м
|
|
Измерительный блок
|
Цветной ЖК дисплей для прямой индикации : Напряжение и Ток (Действующие значения и / или пиковые)
Емкость, Сопротивление, время, напряжение пробоя, графическое отображение выходного напряжения в реальном времени
|
|
Измерение тангенса угла диэлектрических потерь, погрешность
|
± 1 x 10-4
|
|
Цикл тестирующий
|
Продолжительный. НЕТ ТЕПЛОВЫХ ОГРАНИЧЕНИЙ ПО ВРЕМЕНИ РАБОТЫ
|
|
Безопасность
|
50 Гц 12 кВ Индикатор наличия внешнего напряжения / Блок разрядки цепи после тестирования
|
|
Система компенсации токов утечки
|
Встроенная система компенсации токов утечки по поверхности концевых разделок при измерении TD
|
|
Комп. интерфейс
|
Bluetooth,
USB – стандарт (Защищенное подключение флеш-карты, исключающее повреждение оборудования),
ПО „B2 Control Center“
(Програмная оболочка для создания тестовых последовательносте и формирования отчетов в формате удобном для служб Российский предприятия.
- сохранение протоколов в формате предпиятий.
- полностью русскоязычное меню.
- онлайн работа с устройствами серии HVA 28.)
|
|
Память
|
50 ячеек памяти, энергонезависимая
|
|
Высоковольтные кабели
|
Стандартный, съемный, длиной 4.5 м с зажимами-крокодилами на конце (другие могут быть поставлены по запросу)
|
|
Вес
|
14 кг
|
|
Размер
|
430x240x340мм
|
|
Исполнение
|
Корпус не маркий, черный, из ударопрочного пластика (с закрытой крышкой IP67)
|
|
Температура
|
Хранения: -25 до +70 С, рабочая: -5 до +45 С
|
|
Модернизация (Дополнительные опции)
|
Модуль PD для диагностики методом частичных разрядов
|
Комплектация HVA28:
|
Позиция:
|
Кол-во:
|
|
HVA28 установка испытательная
|
1
|
|
HVA28 высоковольтный тестовый кабель, длиной 4,5 метра
|
1
|
|
Кабель защитного заземления 6 мм2 / 4 м; с клещами зажимами 400A
|
1
|
|
Ключ включения прибора. Запасной ключ для передней панели включения/выключения прибора
|
1
|
|
Кабель сетевого питания с евро розеткой с заземлением, длиной 3 м
|
1
|
|
USB –флеш – карта Flash Drive b2
|
1
|
|
HVA28 Коробка для транспортировки 475 x 365 x 555мм
|
1
|
|
HVA28 Переносная сумка
|
1
|
|
HVA28 наплечный ремень для кейса PELI
|
1
|
|
HVA28 инструкция по эксплуатации на русском языке
|
1
|
|
Программное обеспечение B2 Control Center V3.5
(Програмная оболочка для создания тестовых последовательносте и формирования отчетов в формате удобном для служб Российский предприятия.
- сохранение протоколов в формате предпиятий.
- Полностью русскоязычное меню.
- онлайн работа с устройствами серии HVA 28.)
|
1
|
Имеется в наличии: Много
|
