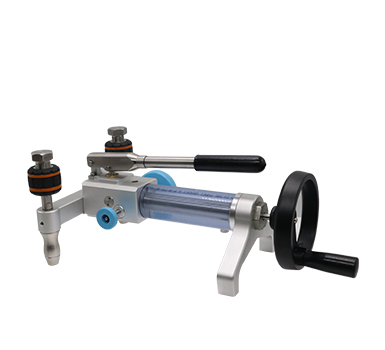

Ручная гидравлическая помпа для калибровки давления PR9142

Артикул: Panran PR9142

Производитель: PANRAN

Ручной гидравлический насос серии PR9142 имеет компактную конструкцию, прост в эксплуатации, стабилен при повышении и снижении давления.

Среда использует первоклассную фильтрацию, чтобы гарантировать чистоту масляного канала и продлить срок службы оборудования. Изделия имеют небольшие размеры, имеют широкий диапазон регулирования давления, экономят энергию при повышении и снижении давления, что делает их идеальным источником давления для калибровки на месте.

Диапазон давления:
PR9142B: (0～60) МПа
Стабильность: 0,05% F•S
Рабочая среда: Трансформаторное масло или очищенная вода
Выходные соединения: M20 x 1,5 (два)
Размеры: 400 мм х 220 мм х 163 мм
Вес: 4,2 кг

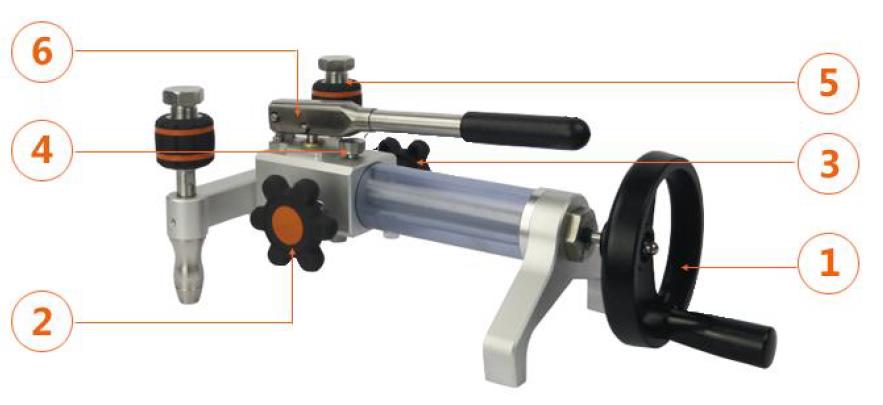

3.1 Общая структура

① Бустерный насос

② Обратный клапан

③ Клапан точной настройки

④ Впускная гайка

⑤ Выход давления

⑥ Предварительный насос

3.2 Описание функций

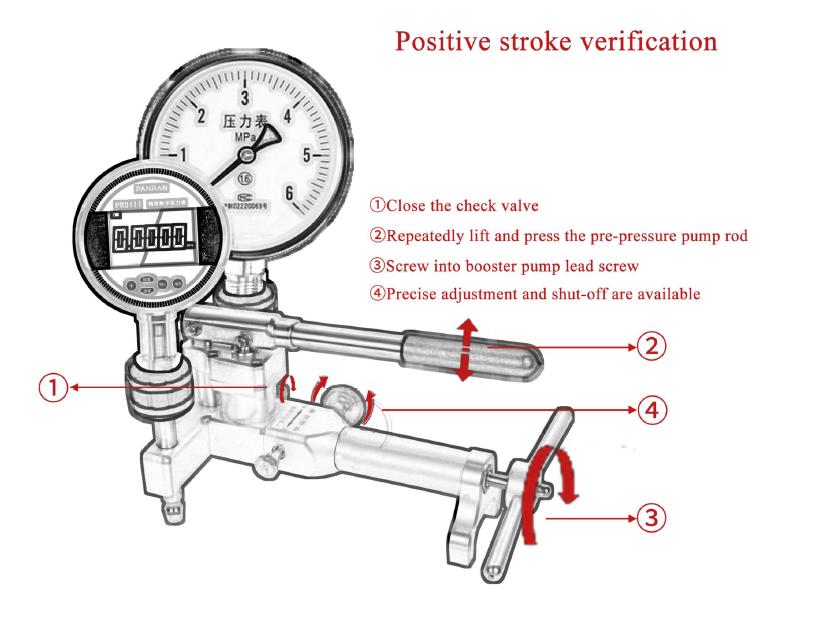

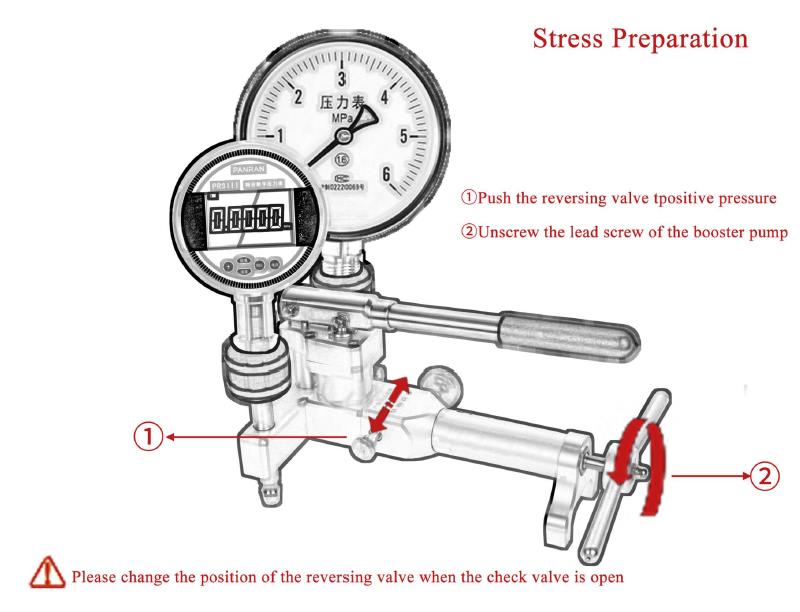

① Бустерный насос. Вверните значение давления подъема бустерного насоса, вывинтите, чтобы уменьшить значение давления; После того, как давление стабилизируется, он может точно настроить давление с помощью слегка вкручивая или выкручивая.

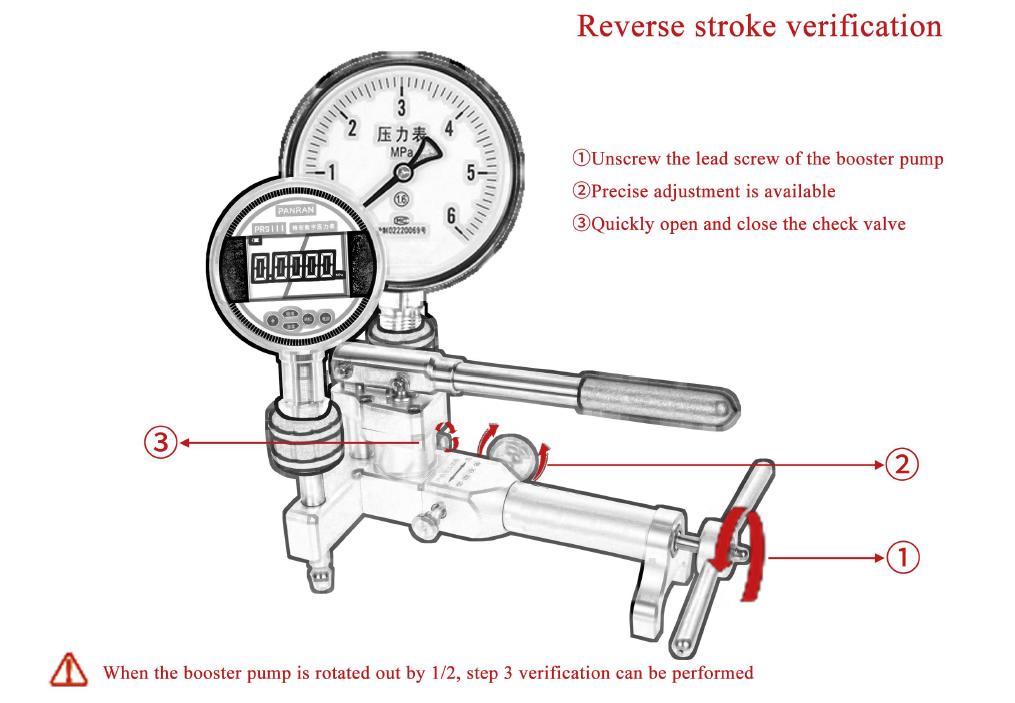

② Обратный клапан. Должен быть закрыт при повышении давления; После отвинчивания давление можно быстро снизить.

③ Клапан точной настройки. Добейтесь точной регулировки давления.

④ Впускная гайка. Когда оборудование используется, его необходимо ослабить, а среду можно добавить, отвинтив гайку воздухозаборника.

⑤ Выход давления. Подсоедините стандартный манометр и проверенный манометр.

⑥ Предварительный насос. Многократно поднимайте, нажимайте и перемещайте поршень корпуса насоса, чтобы добиться повышения давления.

Руководство пользователя (pdf 3Mb)

 *  *  *

Обратите внимание на следующие изделия, которыми может быть дополнена, за дополнительную плату, комплектация помпы - они могут быть полезны при конфигурировании вашего генератора давления:

• Адаптер PR9149A в сборе
• Соединительный шланг высокого давления PR9149B
• Водонефтяной сепаратор PR9149C
