В Реестре СИ РФ. Поставляется с поверкой. Межповерочный интервал 2 года.

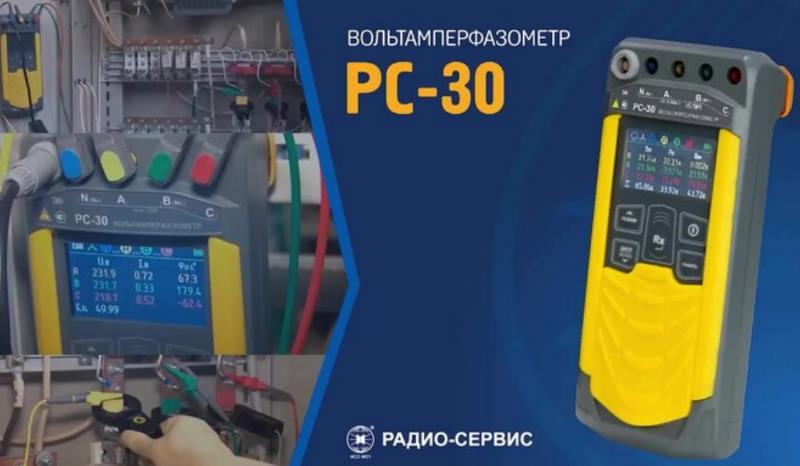

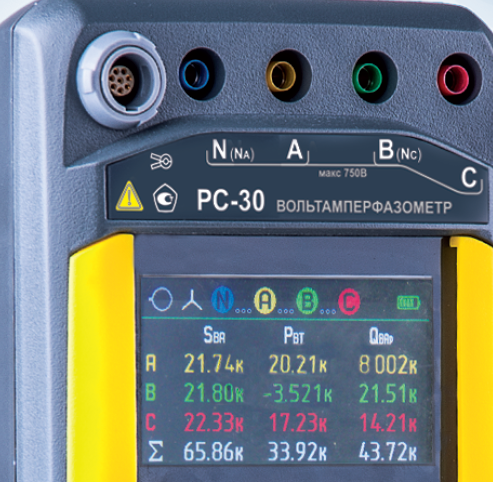

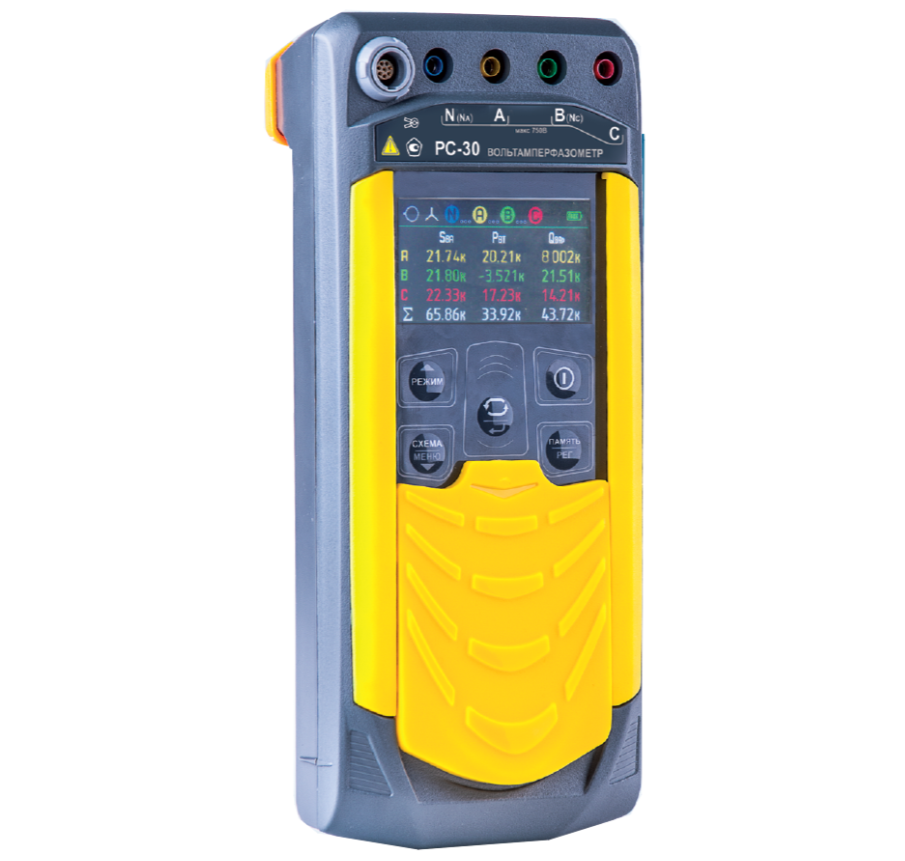

Промышленный вольтамперфазометр. Возможности прибора:
- Измерение действующих значений переменного напряжения и тока;
- измерение напряжения постоянного тока;
- измерение активной, реактивной, полной мощности и коэффициента мощности;
- измерение фазовых углов между напряжениями, между напряжениями и током, между токами;
- измерение частоты напряжения и силы переменного тока;
- показание уровней высших гармоник и уровней нелинейных искажений для оценки качества электроэнергии;
- индикация порядка чередования фаз.
Схемы подключения:

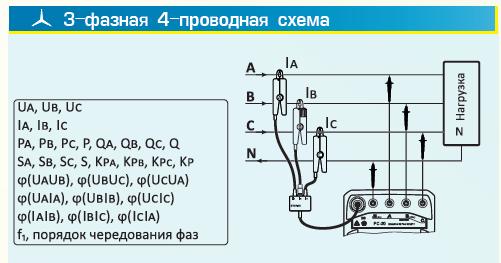

- 3-фазная 4-проводная схема работы

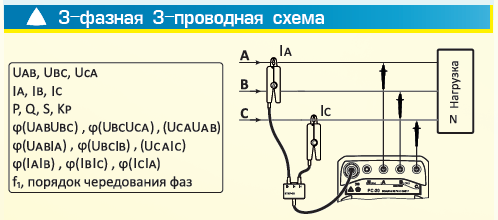

- 3-фазная 3-проводная схема работы

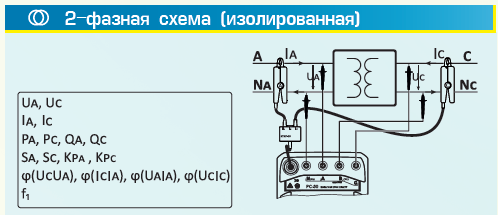

- 2-фазная схема (изолированная)
1. Измерение напряжения переменного тока
Диапазон измерений действующего значения напряжения переменного тока,
|
10,00 … 700,0 В
|

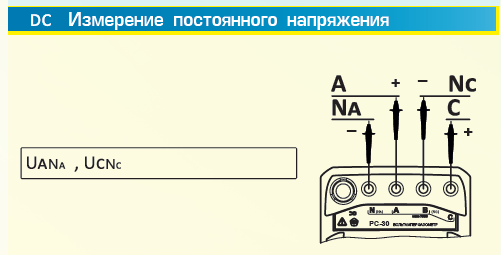

2 Измерение напряжения постоянного тока
Диапазон измерений напряжения постоянного тока
|
10,00 … 700,0 В
|
3 Измерение силы переменного тока
Диапазон измерений действующего значения переменного тока
|
|
с датчиками токоизмерительными КТИР-30 и КТИ-30
|
0,0030 … 40,00 А
|
с датчиком токоизмерительным КТИР-500
|
0,20 … 500,0 А
|
с датчиками токоизмерительными ПТИР-3000 и ПТИ-3000
|
1 … 3000 А
|
4 Измерение активной, реактивной и полной мощностей
Диапазоны измерений активной мощности P (Вт), реактивной мощности Q (вар) и полной мощности S (В-А):
|
|
с датчиками токоизмерительными КТИР-30 и КТИ-30
|
0,001 … 21,00 кВт (квар, кВ-А)
|
с датчиком токоизмерительным КТИР-500
|
0,005 … 350,0 кВт (квар, кВ-А)
|
с датчиками токоизмерительными ПТИР-3000 и ПТИ-3000
|
0,100 … 2100 кВт (квар, кВ-А)
|
5 Измерение частоты переменного тока
Диапазон измерения частоты, Гц
|
от 45,00 до 55,00 Гц
|
6 Измерение угла сдвига фаз между первыми гармониками напряжения и напряжения, напряжения и тока, тока и тока
Диапазон измерения угла сдвига фаз в полосе частот от 45 Гц до 55 Гц
|
от - 179,9 до 180,0 град
|
7 Вычисление коэффициента мощности Кр
Диапазон вычисления Кр
|
-1,00 … 1,00
|
Комплект поставки:
1. Вольтамперфазометр РС-30
|
1шт.
|
2. Руководство по эксплуатации РАПМ.411259.001 РЭ
|
1экз.
|
3. Блок питания
|
1шт.
|
4. Кабели измерительные, длиной 1,5м, цветные
|
4шт.
|
5. Зажим типа «крокодил»
|
4шт.
|
|
|
6. Сумка для переноски
|
1шт.
|
7. Батарейный отсек РАПМ.436244.007
|
1шт.
|
8. Датчики токоизмерительные - клещи токоизмерительные КТИ-30.
Или из вариантов ниже.
Цена по каждому варианту калькулируется исходя из требуемых датчиков:
Основные комплекты (наименования при заказе) |
РС-30 с клещами КТИ-30
![](http://www.rusgeocom.ru/upload/resize_cache/iblock/797/120_120_1/797a0e2f54ce5188c4056705160298a5.jpg)
|
1 х 0,030-40А
|
РС-30 с клещами КТИР-30 ![](http://www.rusgeocom.ru/upload/resize_cache/iblock/4a3/120_120_1/4a389499833c6b785b7df96f1d9384d4.jpg)
|
2 х 0,030-40А
|
РС-30 с клещами КТИР-30 и КТИ-30 ![](http://www.rusgeocom.ru/upload/resize_cache/iblock/6e4/120_120_1/6e4282e51b478f5a82148003b69e3faa.jpg)
|
3 х 0,030-40А
|
РС-30 с клещами КТИР-500![](http://www.rusgeocom.ru/upload/resize_cache/iblock/f7e/120_120_1/f7ef11b2a63b41beee6210cb76ae0596.jpg)
|
3 х 0,10-500А
|
РС-30 с датчиком ПТИ-3000 ![](http://www.rusgeocom.ru/upload/resize_cache/iblock/b9e/120_120_1/b9e277d02e750ca22ef0c52d3c17d63a.jpg)
|
1 х 1-3000А
|
РС-30 с датчиком ПТИР-3000 ![](http://www.rusgeocom.ru/upload/resize_cache/iblock/6e1/120_120_1/6e1060ffb77d6c3b914fa3d850e11a15.jpg)
|
3 х 1-3000А
|
Возможны другие варианты комплектации вольтамперфазометра РС-30 токоизмерительными датчиками. |
Токоизмерительные датчики * |
КТИ-30
|
1 х 0,040-40А
|
КТИР-30
|
2 х 0,030-40А
|
КТИР-500
|
3 х 0,10-500А
|
ПТИР-3000
|
3 х 1-3000А
|
ПТИ-3000
|
1 х 1-3000А
|
* При приобретении токоизмерительных датчиков отдельно от прибора требуется их обязательная калибровка совместно с ранее приобретенным РС-30. Калибровка производится заводом-изготовителем. |
Документы в PDF
Имеется в наличии: Много
|
