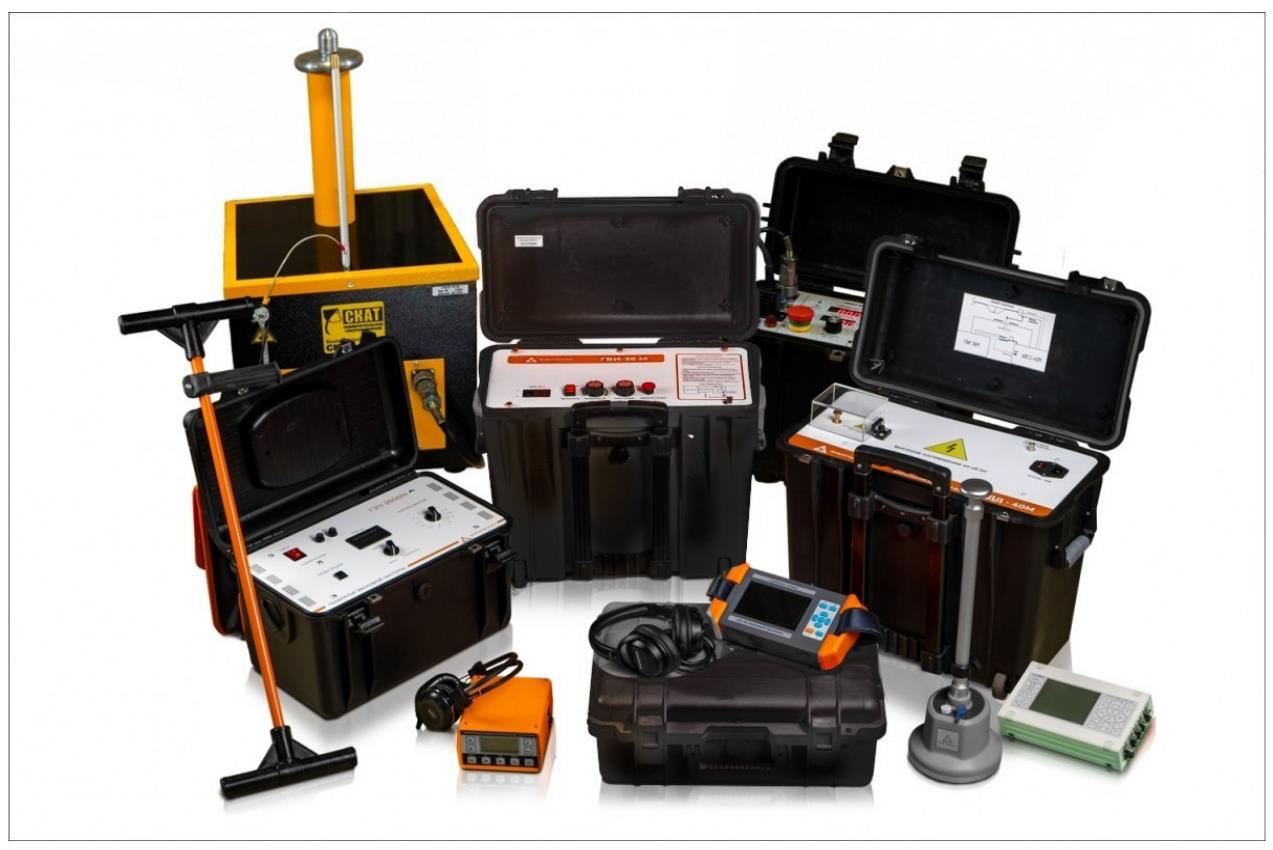

Портативный комплект приборов CableScan Mini + ПКИ-2500М предназначен как для предварительного определения места повреждения (ОМП) кабелей беспрожиговыми методами (TDR, ARC, ICM, Decay), так и точного ОМП акустическим (акустико-электромагнитным) и индукционным методами.
С помощью поискового индукционного комплекта ПКИ-2500М, входящего в состав CableScan Mini + , можно определить трассы и грубину залегания кабелей, труб и прочих подземных инженерных коммуникаций. Индукционным методом определяет места повреждений самой изоляции и изоляционных оболочек кабелей и трубопроводов. Выбрать необходимый кабель из пучка.
Комплект позволяет производить ОМП силовых кабелей с различным типом изоляции (бумажно-масляная, сшитый полиэтилен, пластмассовая изоляция и другие) и различным типом повреждений (низкоомные и высокоомные повреждения, обрывы, короткие замыкания, заплывающие пробои и другое).
Комплект приборов CableScan Mini + компактен и весит не более 60 кг. Для его транспортировки не требуется специальный транспорт, он помещается даже в багажник легкового автомобиля.
Преимущества комплекта приборов CableScan Mini +
- Портативность – комплект может транспортировать один специалист.
- Компактность - весь комплект можно перевезти в легковом автомобиле, снегоболотоходе, или снегоходе.
- Работа в труднодоступных местах – комплект можно использовать там, где не проедет передвижная лаборатория: тоннели, удаленные месторождения, РУ в больших зданиях и т.д.
- Эффективность – в комплекте реализованы все современные методы предварительного и точного определения мест повреждений кабельных линий.
- Универсальность - каждый прибор комплекта является самостоятельным устройством и может использоваться отдельно.
Возможности
- Точное ОМП кабеля акустическим (акустико-электромагнитным) методом (до 32 кВ, до 2 кДж).
- Испытание изоляции кабеля напряжением до 36 кВ.
- Испытание оболочки кабеля напряжением до 10 кВ.
- Предварительная локализация места повреждений следующими методами:
- импульсной рефлектометрии (TDR),
- импульсно-дуговым (ARC),
- колебательного разряда по току (ICM) (опционально),
- колебательного разряда по напряжению (DECAY) (опционально).
- Точное определение места повреждения кабельной линии:
- акустическим методом,
- акустико-электромагнитным,
- индукционным,
- потенциальным.
- Определение трассы кабельной линии.
- Определение глубины залегания кабельной линии.
- Выбор кабеля из пучка.
Дополнительно в комплект CableScan mini входит поисковый комплект индукционный ПКИ-2500М со следующими характеристиками:
- Высокая мощность до 2500ВА (макс.ток 50А, макс.напряжение до 300В).
- Режим непрерывной генерации на стабилизированной частоте 1024 Гц и режим частотной модуляции 1024 Гц / 2048 Гц.
- Широкий диапазон согласования нагрузки позволяет увеличить потенциал поиска различных по сопротивлению повреждений.
- Защита от перегрузки с индикацией выходного тока.
- Непрерывное автоматическое измерение глубины залегания и тока.
- Портативное исполнение генератора в ударопрочном кейсе, а вес всего комплекта не более 14 кг.
С помощью аппарата СКАТ-70М возможно проводить широкий спектр испытаний как на переменном, так и на постоянном токе. Переключение выходного напряжение на постоянное или переменное осуществляется тумблером на передней панели. Точность измерения и поддержания испытательного напряжения на заданном уровне полностью соответствует требованиям ГОСТ 2990 и ГОСТ 1516.2−97, предъявляемым к средствам измерений для испытания электрической прочности изоляции кабельных линий и твердых диэлектриков.
Аппарат СКАТ-70М предназначен:
- для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц и напряжения постоянного тока;
- для измерения напряжения и силы переменного и постоянного тока при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжений и твердых диэлектриков;
- для тестовых испытаний образцов различных твердых диэлектриков, в том числе композитных, различных электронных устройств с высоковольтной гальванической развязкой, систем и схем грозовой защиты, а также других устройств и их частей, где важна проверка электрической прочности.
Преимущества аппарата СКАТ-70М
Удобство работы
В аппарате реализованы ручной и автоматический режимы работы. В ручном режиме управление выходным напряжением может осуществляться как кнопками, так и энкодером. При пробое в нагрузке аппарат фиксирует напряжение пробоя на индикаторе. Предусмотрен программируемый таймер. Вся необходимая информация выводится на светодиодных цифровых индикаторах, которые сохраняют полную работоспособность при отрицательных температурах;
Безопастность
Раздельная компоновка аппарата позволяет проводить испытание на безопасном удалении от объекта испытания. Для дополнительной безопасности предусмотрена автоматическая заземляющая штанга. Имеется защита от пробоя в нагрузке, перегрузки и перегрева высоковольтного трансформатора. По окончании испытания на постоянном токе аппарат автоматически производит снятие остаточного емкостного заряда объекта испытания через активное сопротивление вторичной обмотки. Также имеется разъем для подключения внешней блокировки и внешней сигнальной лампы.
Портативность
Небольшая масса, компактные размеры и портативное исполнение обоих модулей позволяют быстро развертывать и преподключать систему в полевых условиях, а также облегчают работу оператора. Cистема может комплектоваться удобной тележкой для транспортировки.
Условия эксплуатации аппарата СКАТ-70М
- температура окружающего воздуха от -20 до +40C
- относительная влажность воздуха до 80% при температуре +25C.
Основная комплектация
- СКАТ 70М - Блок управления и высоковольтный блок
- ГВИ-36М - портативный генератор высоковольтных импульсов
- ИДД-40М - присоединительное устройство для импульсно-дугового метода
- Рефлектометр
- CSL-10 - поисковый комплект в кейсе
- Генератор ГЗЧ-2500М в кейсе, с сумкой для кабелей
- Приемник с сумкой
- Приемная антенна в чехле
- Контактный штырь в чехле, с проводом для подключения
- Комплект кабелей
- Комплект документации
Дополнительная комплектация
- ДН-80М-присоединительное устройство по напряжению
- ДТ-50М-присоединительное устройство по току
Характеристики
| Параметр |
Значение |
| Генератор высоковольтных импульсов ГВИ-36 М |
| Выходное импульсное напряжение |
0 - 32 кВ |
| Выходное постоянное напряжение |
0 - 36 кВ |
| Время непрерывной работы в импульсном режиме при максимальном напряжении |
30 мин |
| Максимальная энергия импульса |
1000 / 2000 Дж |
| Масса |
25 кг |
| Напряжение питания частотой 50 Гц |
220 ± 22 В |
| Присоединительное устройство ИДД-40 M |
| Максимальная амплитуда входных импульсов |
≤ 40 кВ |
| Напряжение питания частотой 50 Гц |
220 ± 22 В |
| Масса |
18 кг |
| Присоединительное устройство ДТ-50М |
| Импульсный входной ток |
≤ 5 кА |
| Выходное напряжение к измерительному прибору |
50 В |
| Присоединительное устройство ДН-80М |
| Входное (выпрямленное) напряжение от источника, кВ |
70 кВ |
| Выходное напряжение к измерительному прибору, В |
50 В |
| Рефлектометр |
| Диапазон измеряемых расстояний |
200 / 51200 м |
| Коэффициент укорочения установка или измерение в пределах |
1,00 - 7,00 |
|
Зондирующие сигналы режима импульсной рефлектометрии:
-амплитуда
-длительность |
- 6,5 В (повышенная не менее 22 В)
- от 20 нс до 25 мкс |
| Диапазон усиления, Дб |
от -12 до 60 |
| Память, количество рефлектограмм |
500 |
| Поисковый комплект CSL-10 |
| Полный диапазон акустического канала, Гц |
80 - 1500 |
| Усиление, дБ |
80 |
| Погрешность ОМП, м |
0,1 |
| Время работы от АКБ, ч |
9 |
| Температура эксплуатации, °С |
от -10 до +40 |
СКАТ 70М
Параметр
|
Значение |
| Испытание напряжением постоянного тока (DC) |
| Выходное напряжение |
Диапазон регулирования, кВ |
от 1 до 71 |
| Диапазон измерений, кВ |
от 3 до 70 |
| Пределы допускаемой относительной погрешности измерений, % |
± (2,0 + 0,04 х ((70 / U) - 1)),
где U - измеренное значение, кВ
|
| Амплитуда пульсаций, % |
3 |
| Полярность напряжения постоянного тока |
отрицательная
(опционально - положительная)
|
| Выходной ток |
Максимальный уровень, мА |
20 |
| Диапазон измерений, мА |
от 0,1 до 20 |
| Пределы допускаемой относительной погрешности измерений, % |
± (2,0 + 0,1 х ((20 / I - 1)),
где I - измеренное значение, мА
|
| Испытание напряжением переменного тока (AC) |
| Выходное напряжение |
Диапазон регулирования, кВ |
от 1 до 51 |
| Диапазон измерений, кВ |
от 2 до 50 |
| Пределы допускаемой относительной погрешности измерений, % |
± (2,0 + 0,04 х ((50 / U) - 1)),
где U - измеренное значение, кВ
|
| Амплитуда пульсаций, % |
5 |
| Выходной ток |
Максимальный уровень, мА |
50 |
| Диапазон измерений, мА |
от 0,1 до 50 |
| Пределы допускаемой относительной погрешности измерений, % |
± (2,0 + 0,1 х ((50 / I - 1)),
где I - измеренное значение, мА
|
| Емкость допустимой нагрузки при максимальном напряжении |
до 2,5 нФ |
| Системные параметры |
| Режимы испытания |
- ручной
- автоматический
|
| Скорость изменения напряжения, кВ/с |
0,5; 1; 2; 5 |
| Диапазон значений таймера, задаваемого пользователем, мин |
от 1 до 60 |
| Интерфейсы |
Индикация
|
светодиодные знакосинтезирущие индикаторы |
Управление аппаратом
|
кнопочное и с помощью энкодеров |
| Безопасность |
| Заземление |
- защитное заземление
- автоматический заземлитель
|
| Защита |
- защита от превышения допустимого напряжения и тока
- отключение при пробое в нагрузке
- защита от перегрева высоковольтного блока
- внешняя сигнальная лампа (опция)
|
| Системы отключения высокого напряжения |
- кнопка аварийного отключения
- защитная блокировка (опция)
|
| Параметры питания и потребления |
| Напряжение питающей сети переменного тока, В |
от 198 до 242 |
| Частота питающей сети, Гц |
от 49 до 51 |
| Максимальная потребляемая мощность |
2800 В•А |
| Максимальный потребляемый ток, А |
15 |
| Физические параметры |
| Габариты блока управления, В × Ш × Г, мм |
420 × 340 × 220 |
| Масса блока управления, кг |
16 |
| Габариты высоковольтного, В × Ш × Г, мм |
650 × 375 × 360 |
| Масса высоковольтного блока, кг |
37 |
| Вес в упаковке, кг |
66 |
