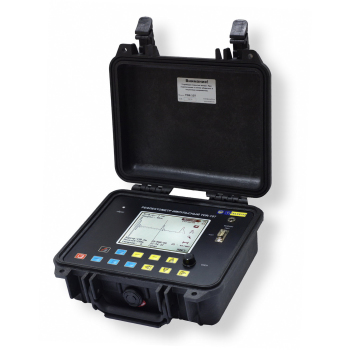

TDR-107 "СТРИЖ-C" рефлектометр для силовых линий

Артикул: TDR-107 СТРИЖ-C

Производитель: ЭРСТЕД СПб

В Реестре СИ РФ и может быть поверен перед отгрузкой

TDR-107 Стриж-С– это современный цифровой рефлектометр, специально разработанный для поиска и диагностики повреждений  в силовых кабельных линиях: обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, замокание кабеля и пр.

Реализация дополнительных высоковольтных методов  позволяет определять на силовых КЛ высокоомные повреждения, заплывающий пробой и пр.

Прибор TDR-107 предназначен для проведения измерений на симметричных и несимметричных кабелях с волновым сопротивлением от 25 до 600 Ом, следующими методами:

Импульсный рефлектометр TDR-107 реализует следующие методы измерений:

• Импульсный метод (англ. Time Domain Reflectometry — TDR)
• Импульсно-Дуговой Метод* (англ. Arc Reflection Method — ARM )

*при использовании совместно с генераторами высоковольтных импульсов (ГВИ), например: ADG-200 (ЗАО  «ЭРСТЕД»), ГВИ-2000M, CFL-2020M (ООО «ЯЭМЗ»), SFX 8-1000 (Seba Spektrum), SYSCOMPACT 2000(Baur) и др.

Импульсный метод (англ. Time Domain Reflectometry — TDR)

наиболее точный и безопасный режим — эффективен для диагностики низкоомных повреждений (менее 10 кОм) и коротких замыканий, поиска обрывов кабельной линии.

Метод позволяет выполнять следующие работы:
• измерение длин кабелей
• измерение расстояний до неоднородностей волнового сопротивления или повреждений
• измерение коэффициента укорочения линии при известной ее длине
• определение характера повреждений

Метод импульсной рефлектометрии основывается на явлении частичного отражения электромагнитных волн в местах изменения волнового сопротивления линии. При измерениях импульсным методом в линию посылают прямоугольный зондирующий импульс, который, частично отражаясь от неоднородностей, возвращается обратно. Отраженные импульсы возвращаются в прибор через некоторое время с момента посылки зондирующего импульса. Зная скорость распространения электромагнитной волны в линии и время задержки отраженного сигнала, можно рассчитать расстояние до неоднородности волнового сопротивления. Отражения от зондирующего импульса наблюдаются на экране, масштабируемом по дальности, и по их виду судят о характере неоднородности линии.
Неоднородности волнового сопротивления являются следствием нарушения технологии производства кабелей, а также следствием механических и электрических повреждений при строительстве и эксплуатации линий. Неоднородность также возникает в местах подключения к линии каких-либо устройств (муфта, отвод, сростка кабеля, катушка Пупина и т.д.), либо в местах неисправностей (обрыв, короткое замыкание, намокание сердечника кабеля, утечка на землю, утечка на соседний провод, разбитость пар и т.д.). Метод импульсной рефлектометрии позволяет фиксировать множественные неоднородности, как дискретные, так и протяженные, в зависимости от соотношения их длины и минимальной длины волны спектра зондирующего импульса.

Подробнее про данный метод можно прочитать:

 Метод импульсной рефлектометрии (TDR). Теоретические основы.

 Метод импульсной рефлектометрии (TDR). Практические приемы.

Импульсно-Дуговой Метод* (англ. Arc Reflection Method — ARM )

- в комплексе с генератором высоковольтных импульсов (ГВИ) позволяет выявлять высокоомные повреждения (свыше 10 кОм) с точностью импульсного метода. (см. подробнее Импульсно-дуговой метод (ARM) определения высокоомных повреждений)

Локализация замыканий с высоким сопротивлением в месте дефекта обычно затруднительна при использовании низковольтного импульсного метода измерений.  Одним из способов локализации таких дефектов на силовых кабелях является импульсно-дуговой метод.

Сущность импульсно-дугового метода заключается в том, что с помощью генератора высоковольтных импульсов ГВИ в месте повреждения кабеля создается кратковременная электрическая дуга, низкое сопротивление которой отражает зондирующий импульс рефлектометра.

Метод не требует предварительного прожига изоляции и особенно эффективен при работе на кабелях с полиэтиленовой оболочкой.

*Реализация импульсно-дугового метода осуществляется при использовании дополнительного оборудования: генератора дуговых разрядов ADG-200 (ЗАО «ЭРСТЕД») или генератора высоковольтных импульсов ГВИ-2000 (ООО «Ярославский электромеханический завод»).

Область применения прибора для измерения длины кабеля

Импульсный рефлектометр TDR-107 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

• медножильные кабели связи (ТПП, МКС и т.п.);
• кабели сигнализации и управления (СБПЗАВпШп и т.п.);
• силовые кабели (АСБ, ВВГ, СИП и т.п.);
• воздушные кабельные линии;
• компьютерные сети (СКС и т.п.);
• телевизионные и радиочастотные кабельные линии (РК-75 и т.п.).
• для определения длины кабеля при его производстве, складировании и торговле.

 Особенности прибора

• возможность применения двух основных современных методов диагностики и определения мест повреждения кабельных линий: импульсный метод и импульсно-дуговой метод;
• измерение в реальном масштабе времени;
• подавление асинхронных помех;
• отображение рефлектограмм на 5.7″ дисплее с разрешением 320х240 точек;
• энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения;
• режим поточечного вычитания рефлектограмм, позволяющий отображать только различия;
• максимальная дальность — 50 км;
• режим сравнения с рефлектограммой из памяти прибора
• режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти;
• встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения;
• возможность обмена данными с ПК;
• брызгозащитное исполнение в герметично закрывающимся корпусе с повышенной механической прочностью;

Сертификат прибора для измерения длины кабеля

Прибор сертифицирован Госстандартом России и занесен в Госреестр под № 46569-11.  Свидетельство об утверждении типа средств измерений RU.C.27.04.A. №42338
