Раздел: Главная / Поисковое оборудование / Поиск (трассировка) кабеля в поле и в зданиях Поиск повреждений кабеля

Комплекс трассопоисковый "Сталкер" 80-24 (LFP)

Артикул: Сталкер 80-24 (LFP)

Производитель: Радио-Сервис

Цена: 306 960.00 руб

Комплекс трассопоисковый "Сталкер" 80-24 (LFP)

Код товара 138117
Гарантийный срок 24 месяца.

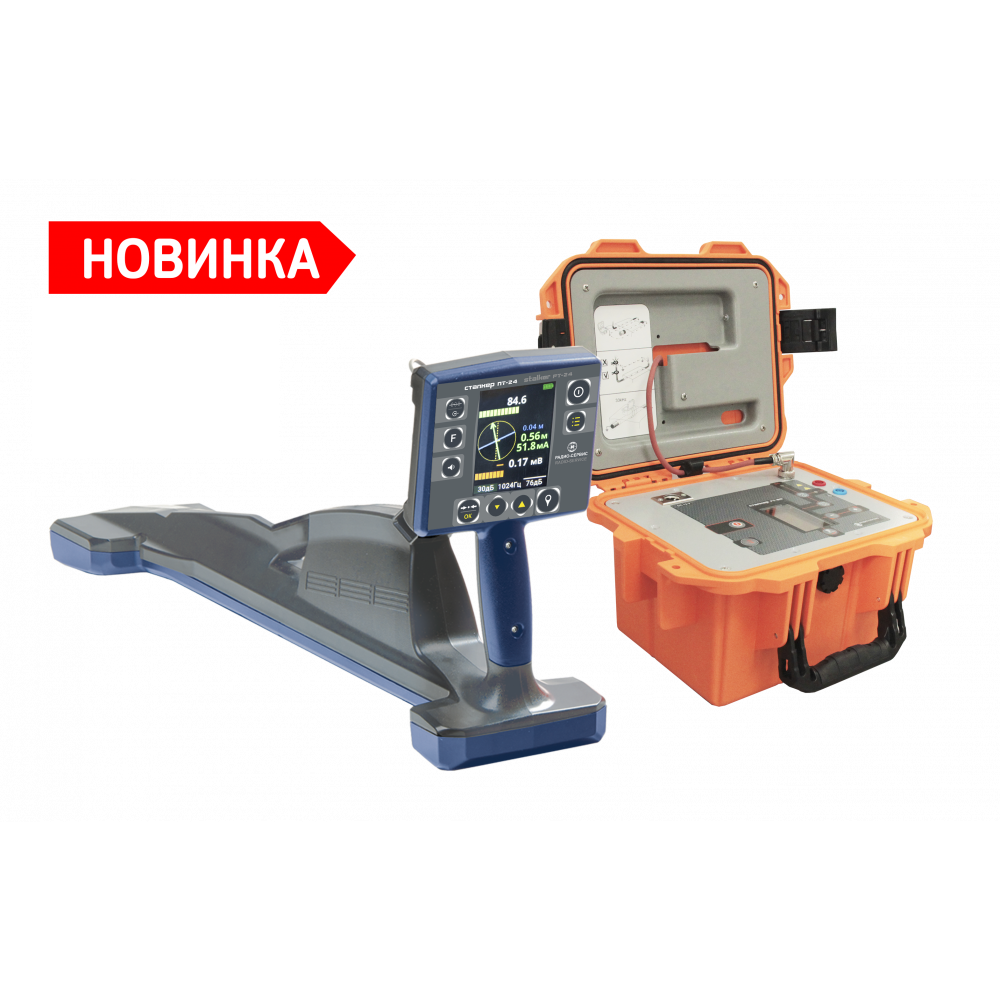

Трассоискатель (трассодефектоискатель, кабелеискатель) "Сталкер 80-24" предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.
В комплект поставки трассоискателя «Сталкер 80-24» входит генератор ГТ-80 (LFP )и приемник ПТ-24 со встроенным GPS/ГЛОНАСС модулем.
Питание модернизированного генератора "ГТ-80" осуществляется от встроенного литий-железо-фосфатного (LiFePo4) аккумулятора 12,8 В, 15 А/ч, благодаря чему снизился вес генератора до 5,9 кг и увеличилось время работы на максимальной мощности - не менее 4 часов. Литий-железо-фосфатный аккумулятор  один из самых долговечных типов батарей, что позволяет существенно сократить расходы на их обслуживание и замену.
С принципами работы трассоискателей серии «Сталкер» с высокоточным GPS RTK – планшетом PrinCe LT700H можно ознакомиться в учебном фильме https://vkvideo.ru/video-69910783_456239032
Учебный фильм трассоискатель "Сталкер" 80-24 с английскими субтитрами можно посмотреть на https://vkvideo.ru/video-69910783_456239032

Общие особенности трассоискателя "Сталкер 80-24" (LFP)
  • Функция «Компас» - схематическое отображение на дисплее приемника двух коммуникаций;
  • Поиск положения передающих зондов и камер телеинспекции
  • Трассировка и координирование местоположения во всемирной системе координат;
  • Встроенный GPS/ГЛОНАСС модуль;
  • Высокоточное позиционирование (до 1 см.) совместно с GPS RTK – планшетом PrinCe LT700H;
  • Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля;
  • Связь с компьютером по Bluetooth , память на 10000 измерений;
  • Дистанционное управление генератором  через сеть GSM
  • Частота 33 кГц для бесконтактной подачи сигнала генератора в коммуникацию;
  • для газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
  • трассоискатель Сталкер 80-24 автоматически отображет глубину и силу тока (даже в пассивных режимах);
  • поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
  • наличие пяти рабочих частот и регулируемая выходная мощность генератора ГТ-80 (от 10 до 80 Вт). Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 80-14, 80-12;
  • Меню приемника ПТ-24 на русском, английском и китайском языках.

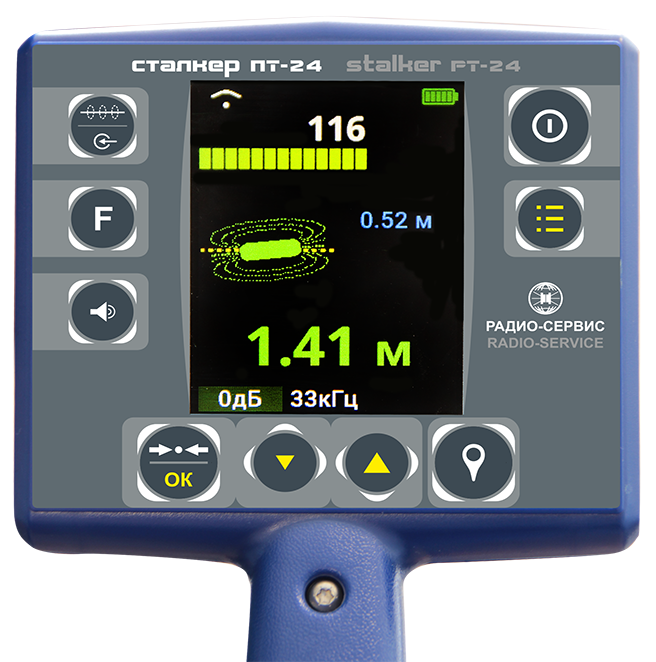

Приемник Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion)
  • облегченная конструкция (вес 1,9 кг.)
  • встроенный GPS/ГЛОНАСС модуль
  • Увеличенный яркий цветной дисплей
  • Увеличенное время работы до 20 часов от Li-Ion аккумуляторов

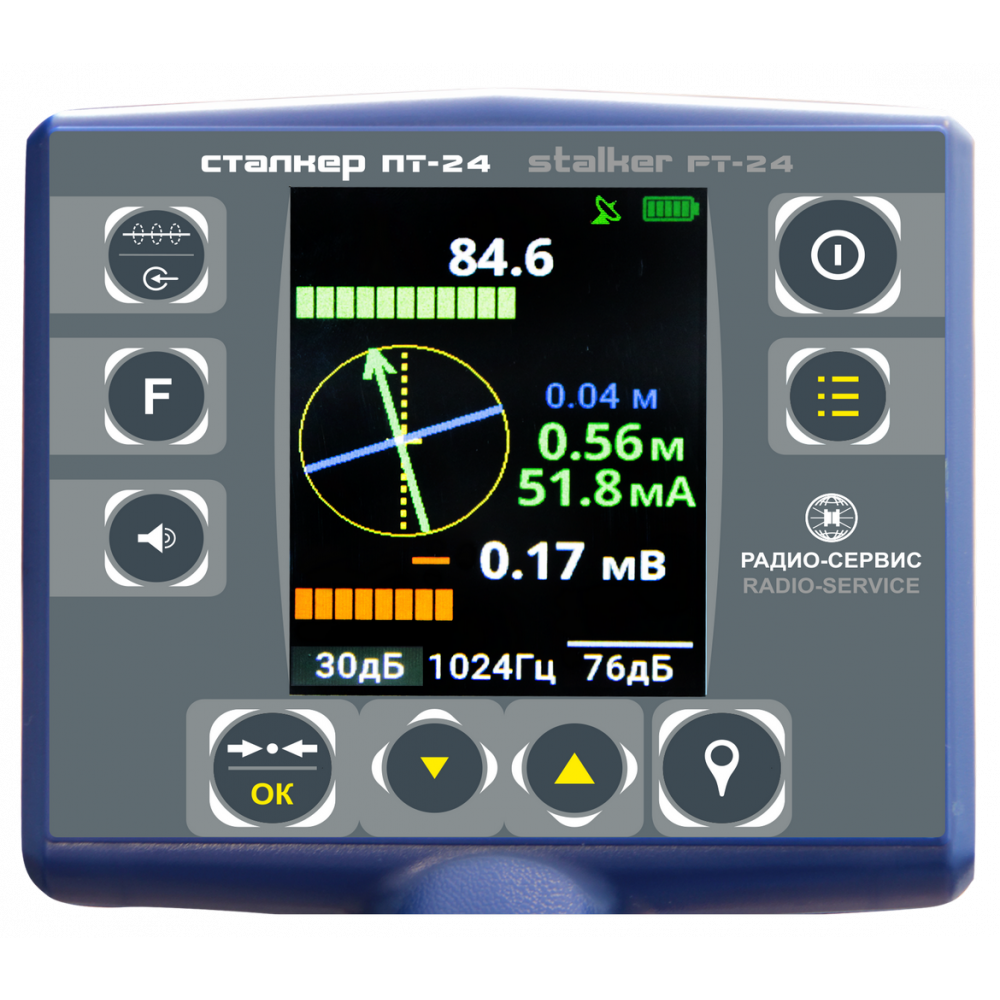

  • Непрерывное отображение на  дисплее всех необходимых параметров:
    • Функция «Компас» с одновременным схематичным отображением двух коммуникаций:
    - первая с протекающим током от генератора;
    - вторая с протекающим током промышленной частоты  (кабелей) или ЭХЗ (труб);
    • Шкалы «максимума» и «минимума»;
    • Глубины залегания и силы тока коммуникации на всех активных частотах;
    • Полярность сигнала  -   в месте повреждения изоляции происходит смена знака «+» на «-»;
    • Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
    • Режим острый максимум.
        В режиме "ЗОНД" обеспечивает поиск положения  передающих зондов и камер телеинспекции, имеющих автономный передатчик при внутритрубном обследовании на частотах 512 или 32768 Гц (33кГц)

Запись в память приемника ПТ-24:

  • уровня сигналов с магнитных антенн и по входу «ДАТЧИК»;
  • направления к коммуникации;
  • показания глубины залегания коммуникации и величины тока в ней;
  • направления поискового тока;
  • относительной полярности разности потенциалов по входу «ДАТЧИК»;
  • фазы сигнала по входу «ТРАССА»;
  • рабочих частот;
  • местные дата и время в момент снятия показаний по информации GPS;
  • координат места снятия показаний по информации GPS.

Технические характеристики приемника ПТ-24

Активные частоты*, Гц

273, 526, 1024,8928, 32768

Пассивные частоты, Гц

50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир»


Частоты для работы с генераторами других производителе, Гц

 491,512,982, 2000, 2048, 8440, 9828, 10000

Полоса пропускания для режима «РАДИО»

от 10 кГц до 36 кГц

Полоса пропускания для режима «Эфир»

от 48 Гц до 10 кГц

Погрешность показаний глубины залегания трассы, %, не более

5

Память

10 000 точек

Время непрерывной работы от встроенных
Li-ion аккумуляторов не менее, ч
 20

Габаритные размеры, мм, не более

700x300x140

Масса, кг, не более

1,9

Диапазон рабочих температур, °С

от -30 до +55

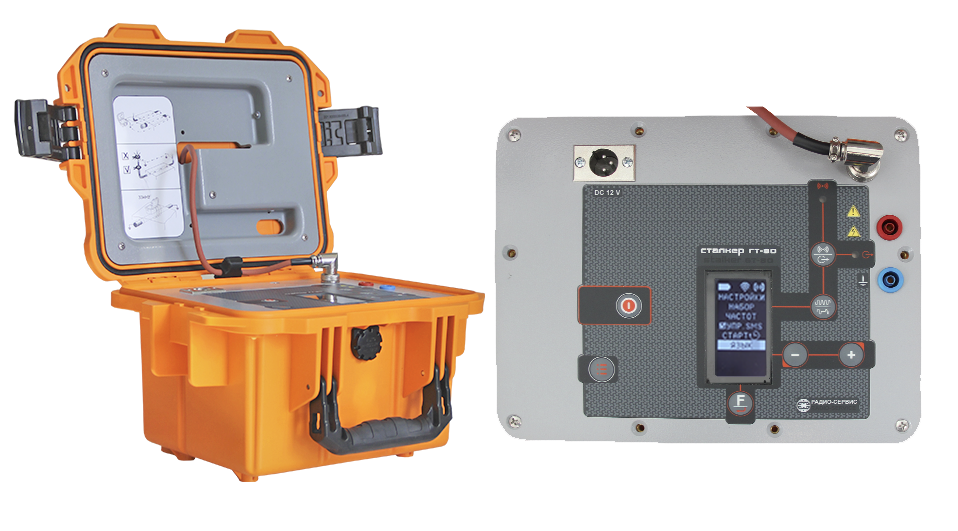

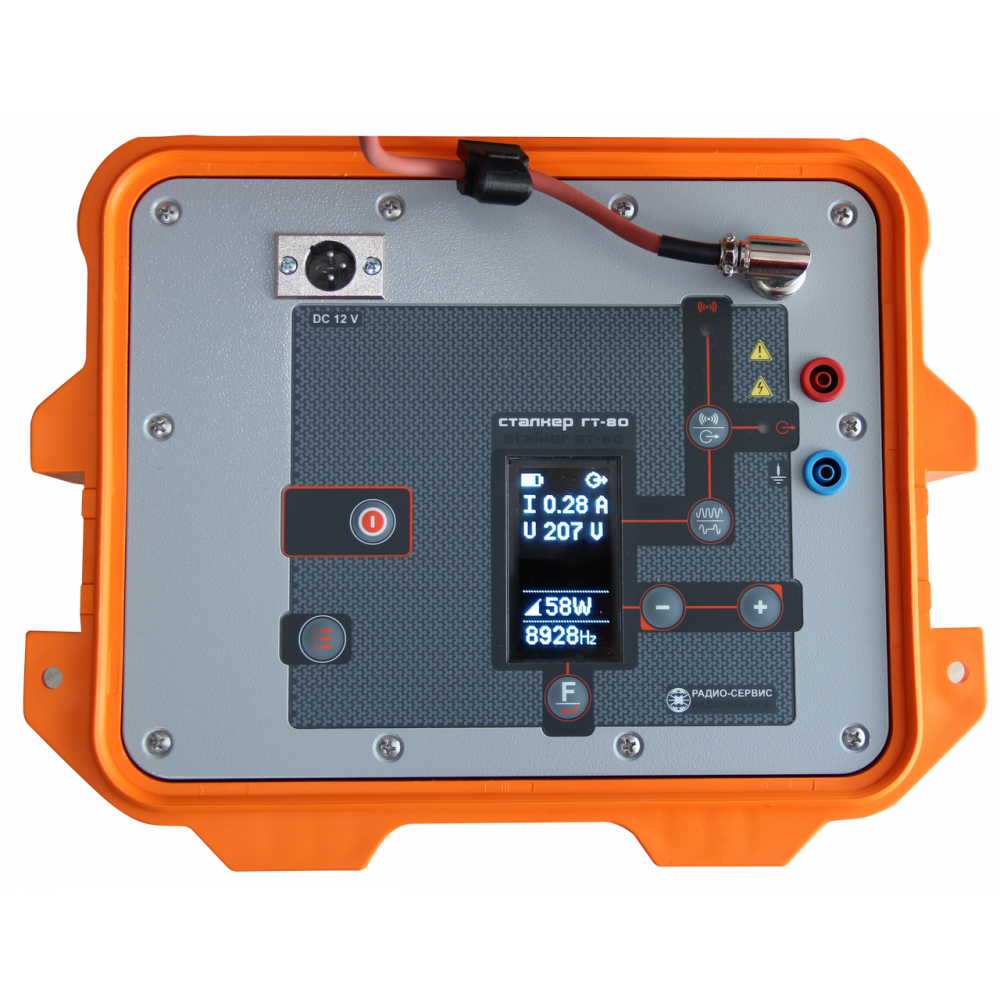

Генератор ГТ-80
  • Мощность и ток до 80 Вт, 12 А
  • Встроенный индуктор обеспечивает наведение сигнала 33 кГц в линию с поверхности земли
  • Дистанционное управление генератором через сеть GSM
  • Отложенный старт
  • Бесконтактная подача сигнала при помощи передающих клещей КИ-50 или КИ-100
  • Быстрое автоматическое согласование с нагрузкой для простоты использования
  • Совместим со всеми приемниками серии «Сталкер»
  • Работа с приемниками других производителей
  • Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В)
  • Влагозащищенный, ударопрочный корпус (IP 54).

Технические характеристики генератора ГТ-80

Фиксированные частоты*, Гц

273, 526, 1024, 8928, 32768 (33кГц);

Пользовательские частоты для работы с приемниками других производителей

от 270 до 10000 Гц (шаг установки 1 Гц)

Максимальная выходная мощность и ток

до 5,99 кГц – 80 Вт, 12 А

от 6 до10 кГц – 60 Вт, 8 А

33 кГц – 10 Вт, 3 А

Габаритные размеры, мм, не более

275х250х180

Вес со встроенными аккумуляторами, кг, не более

5,9

Диапазон рабочих температур, °С

от -30 до +55

Учебный фильм
Документы и инструкции
Габариты и вес
Вес и размер:
Размер в упаковке ШхГхВ - 740х330х315
Размер самого прибора - (нет данных)
Брутто (масса прибора в упаковке) - 15500 гр.
Масса нетто (масса самого прибора) - 14800 гр.
Лицензии и сертификаты
Программа для работы с ПК
Скачать программу Stalker_Terminal Требования к системе: Windows XP SP2 и выше.

Требования к ПК: наличие встроенного Bluetooth модуля или внешнего Bluetooth USB адаптера с установленными для него на ПК драйверами.

Перед загрузкой убедитесь у системных администраторов, что на Вашем компьютере не стоит запрет на загрузку и установку сторонних программ.

Внимание!

Возможна некорректная работа операционной системы вашего компьютера с некоторыми Bluetooth USB адаптерами. Если при работе с программой не удается установить связь прибора с ПК, то:

- убедитесь, что на панели задач отображается символ Bluetooth и адаптер установлен как «Устройство Bluetooth»;

- проверьте, что имя и номер подключаемого прибора отображаются в окне «Устройства Bluetooth» компьютера.

В противном случае:

- подключите Bluetooth USB адаптер к другому USB порту компьютера;

- установите соответствующий драйвер для Bluetooth USB адаптера;

- замените Bluetooth USB адаптер.

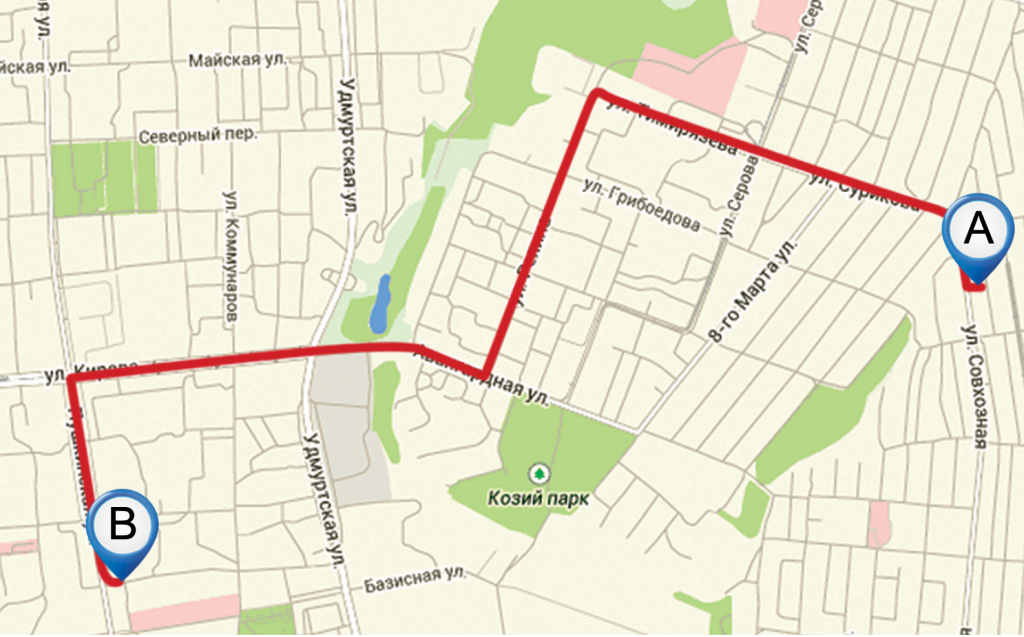

Запись и просмотр треков. Работа с GPS.

Работа трассоискателей и маркероискателей «Сталкер» с высокоточным RTK планшетом PrinCe LT700H.

Повысить точность нанесения местоположения коммуникаций на карту можно с помощью высокоточного RTK-планшета PrinCe LT700H. Он передает координаты с расчетной точностью до 10 см, используя RTK поправки, и в автономном режиме (без RTK поправок) до 1 м.

Начало работы

Установите с PlayMarket приложение «GNSS Tool», если оно не было установлено.
С сайта www.radio-service.ru в разделе «Трассоискатели» скачайте и установите Android- приложение «Stalker Terminal». Для установки приложения в настройках планшета необходимо разрешить установку приложений из неизвестных источников.
Для обеспечения передачи координат с высокой точностью планшет LT700H использует RTK поправки от базовых станций сети PrinNet. Доступ к ним Вы можете получить в службе технической поддержки АО «Прин» (услуга платная). Дополнительно ознакомиться с актуальным покрытием и расположение базовых станций сети PrinNet можно на сайте компании по адресу www.prin.ru/seti_referencnyh_stancij/prinnet/.

Внимание. Перед началом работы прикрутите без усилий антенну к планшету и установите таким образом, чтобы ее торец смотрел вверх. По завершению работы для обеспечения сохранности антенны снимите ее.

Настройки системы планшета

Для первоначальной настройки системы планшета необходимо активировать режим «Для разработчиков». Для этого:
- в меню «НАСТРОЙКИ» зайдите в пункт «СИСТЕМА»;
- зайдите в пункт «О планшете»;
- нажмите (тапните) 5 раз на номер сборки (номер сборки LT700H);
- зайдите в пункт «Для разработчиков» или «Параметры разработчика»;
- зайдите в пункт «Выбрать приложение для фиктивных местоположений»;
- выберите «GNSS Tool» и выйдите из настроек.

Настройки приложения «GNSS Tool»

1. Если Вы планируйте работать без RTK поправок, то откройте приложение «GNSS Tool», зайдите в пункт «Connect» и нажмите «CONNECT».
2. Если Вам необходимо получать координаты с высокой точностью, то для получения RTK поправок требуется наличие мобильного интернета, а так же в приложении необходимо прописать параметры подключения: IP адрес, Port, логин, пароль и тип подключения, которые нужно получить в службе технической поддержки АО «Прин».

Далее:

- вставьте в планшет SIM карту для мобильного интернета, для чего временно снимите аккумулятор;
- откройте приложение «GNSS Tool» и убедитесь в наличие сети интернет;
- зайдите в пункт «Connect»;
- в пункте «Device Type» выберите «Local»;
- в пункте «Device ID» выберите LT700H;
- внизу нажмите «CONNECT» , далее «yes» и после загрузки «Ок»;
- в пункте «Diff Data Source» выберите пункт «CORS» и введите данные IP * и Port *;
- в пункте «Source Table» для автоматического подключения к ближайшей базовой станции сети PrinNet выберите строку «Nearest_RTCM32»;
- в пунктах User и Password пропишите логин* и пароль* соответственно;
- для автоматического подключения к данной сети напротив строки «Auto Login» поставьте «галочку»;
- внизу нажмите «LOGIN».
Примечание * - Параметры подключения, полученные от АО «Прин».


Далее на основном экране приложения отображаются:

а) B,L - координаты местоположения;
б) SVs number - количество спутников, используемые/найденные;
в) Status:
Single или avto - автономное позиционирование, нет приема RTK поправок от базовых станций. Точность определения координат невысокая;
Float – плавающее решение, т.е. фазовая неоднозначность не разрешена, поправки с базовой станции приемник не получает в связи с отсутствием сети интернет, либо вы находитесь в здании. Точность определения координат не максимальная;
Fixed - фиксированное решение, т.е. разрешена фазовая неоднозначность. В этом статусе приемник получает поправки с базовой станции. Оптимальный режим для работы, обеспечивающий высокую точность до 10 см.;
г) HRMS (m) – расчетная точность в плане (на местности);
д) VRMS (m) - расчетная точность по высоте.

В дальнейшем после запуска приложения зайдите в пункт «Connect» и нажмите «CONNECT».

Примечание. По всем вопросам, связанным с работой планшета PrinCe LT700H и приложения «GNSS Tool», обращайтесь в службу технической поддержки АО «Прин» (+7-800-222-34-91, support@prin.ru).


Настройки приложения «Stalker Terminal»

После запуска и настройки приложения «GNSS Tool» откройте приложение «Stalker Terminal».
Дальнейшее соединение и работу трассоискателей с приложением «Stalker Terminal» смотрите в соответствующих разделе руководства по эксплуатации на трассоискатели, а так же в обучающем фильме на сайте www.radio-service.ru в разделе трассоискатели или https://youtu.be/ixbdZwx_-n8.


Завершение работы

По завершению работы для экономии заряда батареи в приложении «GNSS Tool»
зайдите в пункт «Connect» и нажмите «DISCONNECT» .
Для обеспечения сохранности антенны открутите ее и уберите в защитный карман.
При длительном не использовании рекомендуется сделать полное выключение планшета.

Приложение для Android

Последние обновления:
- Теперь можно поделиться треком не покидая приложение и не закрывая трек.
- Появилась возможность удаления точек прямо во время построения трека.

Приложение Stalker Terminal для ОС Android предназначено для совместной работы смартфона (планшета), имеющего встроенный GPS/ ГЛОННАС модуль, с трассопоисковыми приемниками и маркероискателями серии «Сталкер» и позволяет:

- Передавать координаты приемнику для построения трека, полученные от встроенного GPS/ ГЛОННАС модуля смартфона, в том числе и от высокоточного RTK – планшета PrinCe LT700H;
- Считывать треки из приемника;
- Просматривать и изменять треки;
- Экспортировать треки для их просмотра на ПК;
- В режиме просмотра трека осуществлять навигацию от текущего местонахождения пользователя до выбранной точки на треке.

Дополнительно для приемников с li-ion аккумулятором в приложении доступны:

- Отображение сохраненной точки на дисплее смартфона (планшета) после нажатия у приемника на кнопку записи координат;
- Добавление собственных комментариев (примечаний) к выбранной точке на треке;
- Измерение расстояния между двумя выделенными точками (по прямой и по треку);
- Можно поделиться треком не покидая приложение и не закрывая трек;
- Удаления точек прямо во время построения трека.

В приложении добавлен выбор Яндекс карты (режим отображения "схема").

Выбирать тип карты следует до начала работы. Во время работы смена
карты невозможна.
Скачать приложение StalkerTerminal для Android
Дистанционное   управление   генератором  ГТ-80  через  сеть  GSM,   скачать приложение для генератора ГТ-80
Требования к системе: Android  6.0 и выше.
Для установки приложения скопируйте его во внутреннюю память смартфона.
В настройках смартфона необходимо разрешить установку приложений из неизвестных источников.
Политика конфиденциальности
Запись и просмотр треков. Работа с GPS.

--------------------------------
Комплект поставки уточняйте при заказе


базовый срок поставки 45 р.дней

К этому товару нет отзывов.

Отзывы могут добавлять только зарегистрированные пользователи. Войти.


Производители
Ижевский завод измерительной техники
ПионерБиоТест
Промэкоприбор
ЭЛМЕТРО
Энергоскан
Иокогава (Япония)
Testo
Metrel
Тюмень Прибор
Радио-Сервис
FLEXIM
ЭРСТЕД СПб
Flir
INFIRAY
RIGOL
SEW - Standard Electric Works Co., Ltd
APPA
АКИП
Fluke
ЭМИС
Fluke Networks
HIKMICKRO
PANRAN
Emerson
Kilovolt Prueftechnik
Hygiena
b2 High Voltage
Orbit Merret
RGK
V&A Instrument
Энергопром
Leica
MICRONICS, GB
Nivelco
РЗА НПФ
CEM Instruments China
Eaton Electric (MTI Intr.)
Guide-Infrared
Meriam, США
АКТАКОМ

Новые товары
Комплекс трассопоисковый "Сталкер" 80-12 (LFP)
Комплекс трассопоисковый "Сталкер" 80-12 (LFP)
Цена: 240 180.00 руб
Комплекс трассопоисковый "Сталкер" 80-14 (LFP)
Комплекс трассопоисковый "Сталкер" 80-14 (LFP)
Цена: 277 320.00 руб
Комплекс трассопоисковый "Сталкер" 80-24 (LFP)
Комплекс трассопоисковый "Сталкер" 80-24 (LFP)
Цена: 306 960.00 руб
Датчики давления ТП-ДИМ (МАЛОГАБАРИТНЫЕ)
Датчики давления ТП-ДИМ (МАЛОГАБАРИТНЫЕ)
цена определяется после выбора конфигурации
Датчики давления ТП-ДИС (СТАНДАРТ)
Датчики давления ТП-ДИС (СТАНДАРТ)
цена определяется после выбора конфигурации
Датчики давления ТП-ДИП/ТП-ДАП/ТП-ДДП (ПРЕМИУМ)
Датчики давления ТП-ДИП/ТП-ДАП/ТП-ДДП (ПРЕМИУМ)
цена определяется после выбора конфигурации
Маркероискатель "Сталкер" ПМ-3 (запись/чтение, Li-Ion)
Маркероискатель "Сталкер" ПМ-3 (запись/чтение, Li-Ion)
Цена: 272 580.00 руб
Калибратор многофункциональный ЭЛМЕТРО‑Вольта
Калибратор многофункциональный ЭЛМЕТРО‑Вольта
цена определяется после выбора конфигурации



Страница сделана ООО ПО Интерфейс 1998-2013 ©   Скрипт интернет-магазина ArwShop
