Генератор сигналов.
2 канала. Диапазон: 1 мкГц...60 МГц (Sin). Амплитуда вых. сигнала до 10 Впп; 160 встроенных форм сигналов. Частота сэмплир.: 200 Мвыб/с.; ЦАП - 14 бит; глубина записи - 2М (16М опция). Джиттер 200 пс. Погрешность опорного генератора: 1 ppm. Фазовый шум -125 дБн/Гц. Фазовый сдвиг: 0..360. Модуляция: AM, FM, PM, ASK, FSK, PSK, PWM; режим качания частоты; режим пачек импульсов.

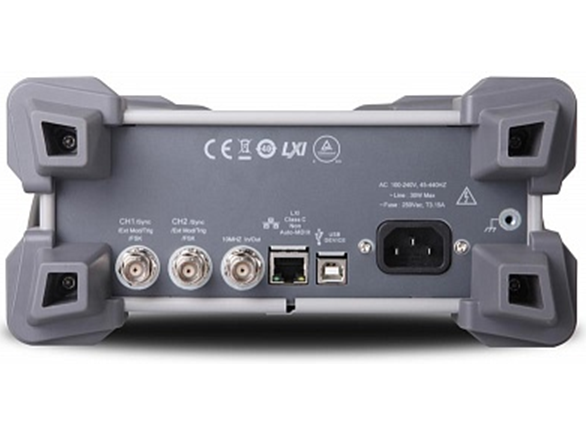

Частотомер 200 МГц. SiFi технология. Интерфейс: USB device, USB host, LAN (поддержка LXI класс С).

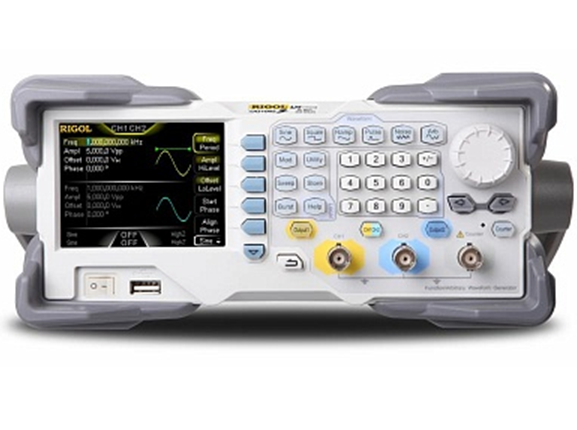

Дисплей: 3,5" TFT , 320 х 240. Размеры: 261,5 х 112 х 318,4 мм. Вес: 3,2 кг.
<
|

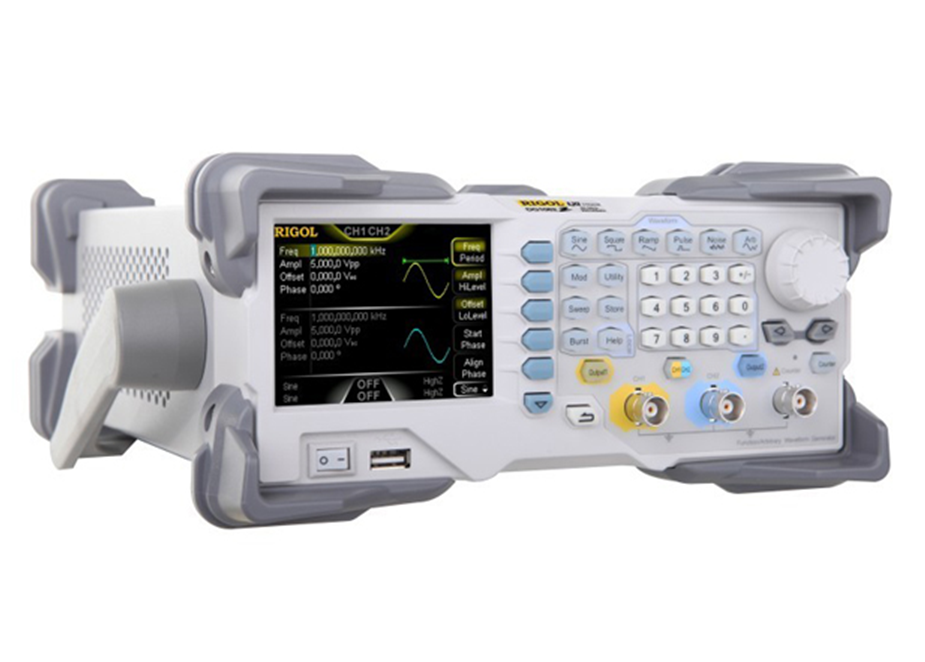

В универсальном генераторе сигналов Rigol DG1062Z использована инновационная технология поточечного формирования сигналов произвольной формы SiFi, позволяющая восстанавливать сигнал без искажений и более точно, чем в обычных генераторах сигналов, а также уменьшить влияние дискретизации и обеспечить малый джиттер. Большое количество встроенных форм сигналов и низкий уровень собственных шумов делают генератор сигналов Rigol DG1062Z незаменимым инструментом для использования в измерительных задачах различной сложности.
Технические характеристики
|
| Характеристика |
Значение |
| Максимальная выходная частота |
60 МГц |
| Количество каналов |
2 |
| Форма сигнала |
Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум |
| 160 типов специальной формы |
| Частотные характеристики |
| Диапазон |
синусоидальный |
1 мкГц ~ 60 МГц |
| сигнал |
| прямоугольный сигнал |
1 мкГц ~ 25 МГц |
| импульсный сигнал |
1 мкГц ~ 25 МГц |
| пилообразный сигнал |
1 мкГц ~ 1 МГц |
| гармоники |
1 мкГц ~ 20 МГц |
| белый шум (Гаусс) |
полоса 60 МГц (-3дБ) |
| специальной формы |
1 мкГц ~ 20 МГц |
| Разрешение по частоте |
1 мкГц |
| Точность установки (18°C ~ 28°C) |
±1 ppm |
| Синусоидальный сигнал |
| Гармонические искажения |
Типичное (0 дБм) |
| < -65 дБн (DC ~ 10 МГц) |
| < -55 дБн (>10МГц ~ 30 МГц) |
| < -50 дБн (>30МГц ~ 60 МГц) |
| Общие гармонические искажения |
< 0,075% (10-20 кГц, 0 дБм) |
| Негармонические искажения |
Типичное (0 дБм) |
| < -70 дБн (DC ~ 10 МГц) |
| < -70 дБн + 6 дБ/октаву (>10 МГц) |
| Фазовый шум |
Типичное (0 дБм) |
| -125 дБн/Гц @ 10 кГц |
| Прямоугольный сигнал |
| Время нарастания/спада |
< 10 нс (1 Вп-п) типичное |
| Выброс |
< 5 % (100 кГц, 1 Вп-п) типичное |
| Коэф.заполнения |
0,01% ~ 99,99% (ограничена установленной частотой) |
| Ассиметрия |
1% от периода + 5 нс |
| Джиттер (СКЗ) |
Типичное |
| 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) |
| 200 пс (>5 МГц, 1 Вп-п) |
| Пилообразный сигнал |
| Нелинейность |
< 1% (1 кГц, 1 Вп-п, 100% симметрия) типичное |
| Симмметрия |
0 ~ 100% |
| Импульсный сигнал |
| Длительность импульса |
≥ 16 нс (ограничена установленной частотой) |
| Время нарастания/спада |
≥ 10 нс (ограничена установленной частотой и длительностью импульса) |
| Выброс |
< 5 % (1 Вп-п) типичное |
| Джиттер (СКЗ) |
Типичное |
| 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) |
| 200 пс (>5 МГц, 1 Вп-п) |
| Специальная форма |
|
| Максимальное количество точек участвующих в формировании сигнала |
8 ~ 2 М точек (16 М точек опция) |
| Вертикальное разрешение |
14 бит |
| Частота дискретизации |
200 Мвыб/сек |
| Время нарастания |
< 5 нс (1 Вп-п) типичное |
| Джиттер (СКЗ) |
Типичное |
| 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) |
| 200 пс (>5 МГц, 1 Вп-п) |
| Способ редактирования |
по точкам, сегментами, встроенное построение формы |
| Генератор гармоник |
|
| Порядок гармоник |
≤ 8 |
| Тип гармоник |
четные, нечетные, все, пользовательские |
| Амплитуда гармоник |
регулируемая для каждой гармоники |
| Фаза гармоник |
регулируемая для каждой гармоники |
| Характеристики выхода: |
| Амплитуда (50 Ом) |
2,5 мВп-п - 10 Вп-п (≤10 МГц) |
| 2,5 мВп-п ~ 5 Вп-п (>10 МГц ~ 30 МГц) |
| 2,5 мВп-п ~ 2,5 Вп-п (>30 МГц ~ 60 МГц) |
| Точность установки |
±(1%+1 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто) |
| Неравномерность АЧХ |
Типичное (синус, 2,5В) |
| ±0,1 дБ (≤10 МГц) |
| ±0,2 дБ (>10 МГц ~ 60 МГц) |
| Единицы установки |
Вп-п, Вскз, дБм |
| Разрешение |
0,1 мВпп или 4 бит |
| Смещение (50 Ом): |
| Диапазон |
±5 Впп АС+DC |
| Точность установки |
±(1% + 5 мВ +0,5% от амплитуды) |
| Выход сигнала: |
| Импеданс |
50 Ом (типичное) |
| Защита |
от короткого замыкания, автоматическое отключение выхода при перегрузке |
| |
| Модуляция |
| Тип модуляции |
AM, FM, PM, ASK, FSK, PSK, PWM |
| AM Модуляция (AM) : |
| Несущая |
синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник |
Внутренний/Внешний |
| Модулирующий сигнал |
синус, прямоугольный, пила, шум, произвольной формы |
| Частота модуляции |
2 мГц ~ 1 МГц |
| Коэффициент модуляции |
0% ~ 120% |
| ЧМ Модуляция (FM): |
| Несущая |
синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник |
Внутренний/Внешний |
| Модулирующий сигнал |
синус, прямоугольный, пила, шум, произвольной формы |
| Частота модуляции |
2 мГц ~ 1 МГц |
| ФМ Модуляция (PM): |
| Несущая |
синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник |
Внутренний/Внешний |
| Модулирующий сигнал |
синус, прямоугольный, пила, шум, произвольной формы |
| Частота модуляции |
2 мГц ~ 1 МГц |
| Девиация |
0 ~ 360° |
| Частотная манипуляция (FSK): |
| Несущая |
синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник |
Внутренний/Внешний |
| Модулирующий сигнал |
прямоугольный с коэффициентом заполнения 50% |
| Частота переключения |
2 мГц ~ 1 МГц |
| Амплитудная манипуляция (ASK): |
| Несущая |
синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник |
Внутренний/Внешний |
| Модулирующий сигнал |
прямоугольный с коэффициентом заполнения 50% |
| Частота переключения |
2 мГц ~ 1 МГц |
| Фазовая манипуляция (PSK): |
| Несущая |
синус, прямоугольный, пила, произвольной формы (кроме DC) |
| Источник |
Внутренний/Внешний |
| Модулирующий сигнал |
прямоугольный с коэффициентом заполнения 50% |
| Частота переключения |
2 мГц ~ 1 МГц |
| |
| ШИМ модуляция (PWM): |
| Несущая |
импульсный |
| Частота модуляции |
 |
