• Упрощает сложную процедуру измерения межкабельных наводок, используя тот же интуитивно понятный интерфейс пользователя DTX
• Единственное решение, которое идентифицирует проблемные кабели в жгуте, благодаря межкабельным наводкам
• Единственное решение, полностью соответствующее отраслевым стандартам

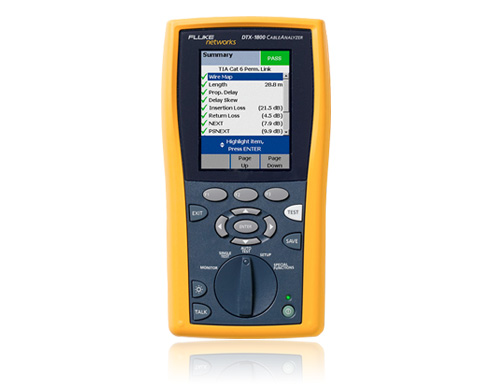

• Набор для тестирования медных кабельных систем DTX 10 Gig вместе с DTX-1800 обещает перспективность инвестиций - измеряя производительность 10 Gig и межкабельных наводок (ANEXT и AFEXT) в полном соответствии с отраслевыми стандартами к 500 МГц

Проверку самых ненадежных соединений — быстро, легко и экономно с помощью кабельного анализатора DTX и адаптеров для тестирования коммутационного шнура. Новые адаптеры первые в своем роде способны тестировать экранированные кабели категорий 5e, 6 и 6_A. Просто прикрепите набор адаптеров к своему кабельному анализатору DTX, и можно тестировать экранированные и неэкранированные коммутационные кабели на основе витой пары на соответствие отраслевым стандартам производительности.

Исключите снижение производительности сертифицированных постоянных соединений, проверив производительность коммутационных кабелей перед тем, как подключить их. Уменьшите количество двоичных ошибок, увеличьте пропускную способность каналов и минимизируйте время простоя сети.

• Быстрая сертификация коммутационных кабелей и кабелей оборудования (6-секундный автотест для категории 6)
• Эффективное и точное тестирование для Cat 5e, Cat 6, Cat 6_A в соответствии со стандартами тестирования коммутационных кабелей
• Уверенность в том, что производительность коммутационных кабелей соответствует стандартам производительности для установленных линий, а также отраслевым стандартам
• Измерение всех ключевых параметров тестирования коммутационных кабелей: схемы соединения, длины, задержки распространения, смещения задержки, перекрестных наводок на ближнем конце (NEXT) и возвратных потерь
• Доверие к тестеру, который используют эксперты отрасли

Загрузите техническое описание, чтобы узнать дополнительную информацию о новых адаптерах для тестирования коммутационных кабелей DTX CableAnalyzer

Решение в области тестирования коаксиальных кабелей

Тестируйте коаксиальные кабели быстро и легко при помощи адаптеров тестирования коаксиальных кабелей
Расширьте возможности своего кабельного анализатора DTX для тестирования коаксиальных кабельных систем, включая существующие кабели для передачи данных (такие, как 10BASE-2 или 10BASE-5 Ethernet) и коаксиальных кабелей для передачи видео. Новые адаптеры для тестирования коаксиальных кабелей и обновления программного обеспечения добавляют к анализатору CableAnalyzer серии DTX следующие тесты коаксиальных кабельных систем:

• Длина
• Задержка распространения
• Сопротивление (входящее) кабеля
• Вносимые потери как функция частоты сигнала

Сопротивление кабеля
Входящее сопротивление кабеля характеризует его как относящийся к определенному типу коаксиального кабеля, например, кабель с сопротивлением 75 Ω против кабеля с сопротивлением 50 Ω, используемого в системах Ethernet или кабель с сопротивлением 93 Ω. Кроме того, тестер выполняет тест динамической рефлектометрии (TDR) линии, чтобы гарантировать, что кабель не показывает существенных изменений в сопротивлении. Такие аномальные явления, касающиеся сопротивления, могут вызвать существенные проблемы с качеством передачи сигнала.

Задержка распространения
Задержка распространения — время, требуемое для перемещения сигналов из одного конца кабельной линии в другой. Номинальная скорость прохождения кабеля, которая указывает скорость электрических сигналов кабеля, используется, чтобы преобразовать задержку распространения в «электрическую длину» линии. Если номинальная скорость прохождения известна с достаточной точностью, электрическая длина приблизительно равна физической длине.

Вносимые потери
С помощью адаптеров для тестирования коаксиальных кабелей серии DTX, DTX-1800 измеряет вносимые потери коаксиального кабеля по частотному диапазону от 1 до 900 МГц. DTX-1200 измеряет вносимые потери по диапазону от 1 до 350  МГц с помощью адаптеров коаксиальных кабелей. Тестер хранит диаграммы очистки, которые могут быть загружены и сохранены на ПК с помощью программного обеспечения LinkWare.

Технология адаптера постоянной связи устраняет ложные сбои

Коммерческие коммутационные кабели, в том числе кабели Cat 5e/6 и Cat 7, используемые в приложениях для тестирования постоянных соединений, могут стать причиной дорогостоящих ложных отказов – вследствие вывода из строя хорошего соединения и добавления ненужных часов на поиск неисправностей и повторное тестирование. Ежедневный износ, связанный с наматыванием, разматыванием и хранением кабелей в тяжелых полевых условиях, со временем приводит к медленной невидимой деградации и способствует возникновению обратных потерь, которые часто являются причиной отрицательного результата прохождения теста (FAIL).

Компания Fluke Networks ставит точность на первое место. Именно по этой причине мы разработали адаптеры постоянного соединения и предлагаем использовать их вместо обычных коммутационных кабелей. Патентованная технология компании Fluke Networks обеспечивает максимальную точность и стабильность, которые необходимы для измерения обратных потерь, одновременно повышая точность всех остальных параметров тестирования. Ведь точность должна быть во всем. Речь идет не об единоразовой точности, а о постоянной точности в течение продолжительного периода.


Как показано на этом графике, коммерческий SSTP кабель Cat 7 имеет 10 дБ потерь после 150 циклов наматывания и разматывания. Это ухудшение показателей на 10 дБ заставляет исправную линию давать сбои — и вы сталкиваетесь с ложной тревогой. Этой потери 10 дБ не будет, если вы будете использовать технологию адаптеров постоянного соединения от компании Fluke Networks — с DTX вы получите многократную точность, на которую можно положиться.

Персональные модули РМ06

PM06 — первый центрированный экранированный тестовый разъем в кабельной промышленности. Будучи одобренным поставщиками устройств связи на глобальном уровне, этот уникальный «центрированный разъем» применяется для сертификации линий, а также аппаратных средств связи по стандартам Cat 6 для достижения статуса «открытой» кабельной системы. Поддержка всех кабельных систем UTP, FTP и ScTP.

Тестирование систем 110-Style IDC

Примечание.
Установки, использующие разъемы типа IDC и непоказанные в этой таблице, могут тестироваться на основании тестовой спецификации для постоянного соединения, использующей соответствующие адаптеры Basic Link. Адаптеры основной линии, которые можно приобрести в компании Fluke Networks, приведены на странице продукта DSP-4000 Series. Проконсультируйтесь с изготовителем аппаратных средств связи, чтобы убедиться, что сертификация установки проводится в соответствии с его гарантийными требованиями. Чтобы обеспечить надежность результатов для возвратной потери, обращайтесь с адаптерами Basic Link с витой парой очень осторожно.

Позволяет выполнять сертификацию кабелей, проверку доступности сети и целостности линий связи

По мере развития сетевых приложений и увеличения спроса на высокую пропускную способность, требования к процедуре тестирования также возрастают. Как показывает практика, при внедрении новых служб, модернизации инфраструктуры, назначении MAC-адресов или при поиске неисправностей и проблем со связью, рекомендуется проверять целостность линий связи и доступность сети после сертификации каждой из них. Кроме того, рекомендуется документировать результаты проверки в едином сводном отчете. Благодаря этому, ваши клиенты будут уверены в отличном рабочем состоянии инфраструктуры сети. И анализатор серии DTX CableAnalyzer ™ компании Fluke Networks с новым модулем для проверки сетевых служб DTX — способ сделать это.

Улучшение предоставляемых услуг
Этот традиционный инструмент, используемый во многих компаниях для сертификации производительности линий передачи данных, может также использоваться для проверки и документирования доступности сетевых служб по кабельному соединению. Он прост в работе и способен быстро предоставлять обширную и ценную информацию. Если при установке новых линий связи возникает необходимость подключения служб, тестер DTX с модулем для проверки сетевых служб позволяет документировать все выполняемые тесты и процедуры тестирования сети, как часть документации по сертификации кабельных линий, предоставляемой ПО LinkWare. Это позволяет убедить клиентов в том, что работа была выполнена как следует и в соответствии со стандартами и наилучшими традициями. Кроме того, это позволяет улучшить качество служб, с которыми работают конечные пользователи, свести к нулю вероятность возникновения ошибок и снизить время простоя в сети.

Модуль для проверки сетевых служб DTX:

• Проверка доступности сетевых служб – эта функция предназначена для определения активности телекоммуникационной розетки, идентификации скорости передачи данных (для соединения 10/100/1000), проверки возможности дуплексной передачи данных и определения наличия питания для работы PoE-устройств.
• Проверка загрузки линии связи и наличия ошибок – отображает утилизацию сети Ethernet на тестируемой линии связи (в процентах от доступной пропускной способности сети); идентифицирует широковещательный трафик и проверяет наличие ошибок в сети.
• Идентификация порта – предназначена для проверки подключения тестируемой линии к нужному порту с помощью мигающего индикатора на концентраторе/коммутаторе, а также для нахождения места подключения сетевой розетки.
• Проверка связи линии с сетью Ethernet при скоростях до 1 Гбит/с – используйте DHCP-сервер для получения IP-адреса, отправки запроса ping на ближайший маршрутизатор и DNS-сервер на скоростях 10, 100 или 1000 Мбит/с. Кроме того, вы можете вручную назначать IP-адреса для данного теста.
• Проверка PoE – проверка доступности и уровней напряжения в линиях, подключенных к оборудованию для энергоснабжения для работы таких PoE-приложений («питание через Ethernet»), как VoIP, сетевые камеры и беспроводные точки доступа.
• Документирование – результаты по сертификации кабельных линий связи, а также результаты тестирования сетевой доступности и связности линии отображаются в одном сводном отчете с помощью ПО LinkWare.
• Поиск неисправностей в линии связи – позволяет определять причину проблем с производительностью сети (т.е., связаны ли они с кабелем или с конфигурацией сети).

AC Wiremap проверяет возможность использования кабелей на основе витой пары для сервисов Power over Ethernet

Power over Ethernet (PoE) разрешает использовать такие важнейшие сетевые сервисы как: VoIP, сетевые системы безопасности и удаленный захват данных. Источники питания Midspan, эффективные средства реализации PoE, включают в себя схемы защиты, блокирующие проверку схем соединений. Тест схемы соединения является важнейшим средством устранения ошибок схем соединений, приводящих к отказу сервиса PoE, а также средством поиска неисправностей в существующих сервисах PoE.

Теперь DTX CableAnalyzer включает в себя функцию DTX AC Wiremap, позволяющую устранить эти виды неисправностей. Специалисты по прокладке кабелей для того, чтобы убедиться, что кабель подключен к PoE правильно, могут проверить его на соответствие стандартам TIA/EIA. Сетевые техники могут тестировать кабели на соответствие стандартам TIA/EIA, быстро определяя неисправности, которые могут возникнуть в текущем сервисе.

Компания Fluke Networks разработала новую технологию и алгоритмы устранения неисправностей, уникальных для PoE, и на их основе создала стандартную версию программного обеспечения 1.4 для линии инструментов тестирования DTX.

Тест DTX AC Wiremapping запускается одним нажатием кнопки.




Пользователь DTX может четко видеть, правильно ли подключен кабель или имеются ли неисправности подключения. Этот тест может выполняться в коммутаторах Ethernet и не зависит от наличия и расположения источника питания Midspan.

Результаты теста могут быть объединены для создания полного отчета в программе LinkWare.

• Имеет возможность до включения PoE убедиться, что кабель Ethernet поддерживает сервис с помощью PoE
• Проверка кабеля PoE на соответствие стандартам EIA/TIA, даже в том случае, когда используется источник питания Midspan
• Быстрое устранение неисправностей в приложении PoE с помощью одного инструмента
• Использование всех преимуществ сервисов PoE

Отчеты LinkWare
