ВНИМАНИЕ! Сняты с производства. Замена - ИФН-300. Размещаемые заказы на устаревшие типы оборудования будут заменятся на новые аналоги.

ИФН-200 включен в Госреестр № 31275-06

• измерение полного, активного и реактивного сопротивления цепи фаза-нуль без отключения источника питания
• измерение напряжения переменного тока
• измерение сопротивления постоянному току (режим омметра)
• измерение сопротивления "металлосвязи" током 200-300 мА для сопротивлений менее 10 Ом
• вычисление ожидаемого тока КЗ, приведенного к напряжению сети 220 В
• вычисление угла сдвига фаз между напряжением и током при коротком замыкании
• автоматическая предварительная проверка целостности цепи малым током

Снят с производства. Рекомендуемая замена - СТАЛКЕР 15-14

Быстрый и точный поиск телефонных, сигнальных и силовых кабелей, в т.ч.  на железной дороге,  с определением мест повреждения изоляции и глубины залегания до 10м с удалением от места подключения генератора до 5 км .

Достоинства:
- GPS-выноска подземных трасс с последующим наложением на карту (требуется GPS «Bluetooth» модуль Holux RCV-3000):
- Беспроводная связь с ПК
- Яркий дисплей, работающий при температуре от -30 до + 50 С
- РАДИО частота (пассивная) для поиска трассы без генератора
- Частота 33 кГц для бесконтактной подачи сигнала генератора в кабель
- Поиск повреждений «фазовым», контактным и бесконтактным методами
- Отбор жил в кабеле и определение кабеля в пучке при помощи мини датчика МД-01
- бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50

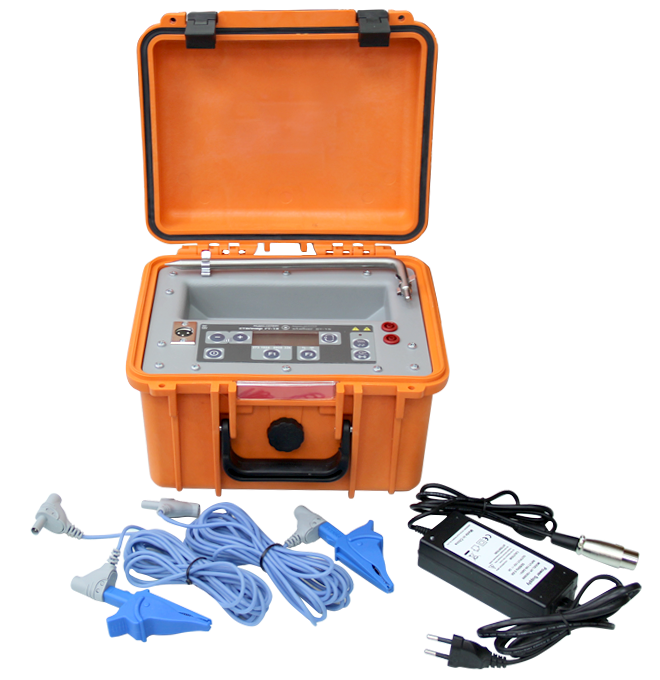

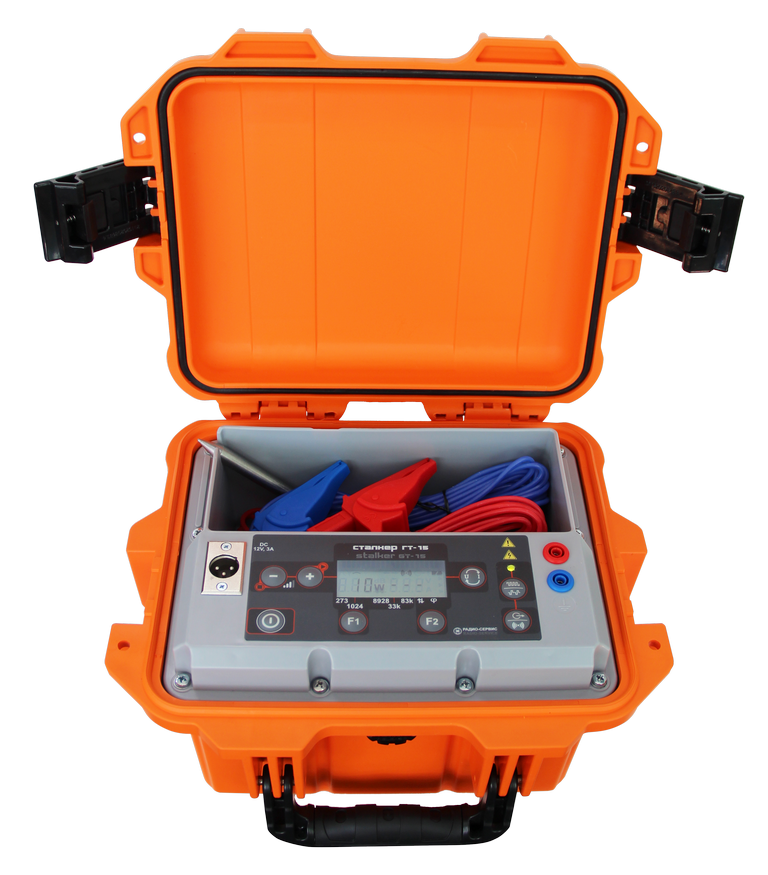

- легкий и компактный генератор ГТ-15

В комплект поставки «Сталкер 15-04» входит генератор ГТ-15 и приемник ПТ-04.

Снят с производства. Рекомендуемая замена - СТАЛКЕР 75-14

• Трассировка и диагностика состояния подземных коммуникаций основанная на принципах электромагнитной индукции. В комплект поставки «Сталкер 75-04» входит генератор ГТ-75 иприемник ПТ-04.
  Общие особенности трассопоискового комплекса:

  • Работа в экстремальных условиях при температуре до -30 градусов.
  • Привязка к глобальной системе координат
  • Беспроводная связь с ПК
  • Функция «живой звук» позволяет оператору на слух определить тип коммуникации
  • Дальность поиска до 10 км. обеспечивает мощный генератор ГТ-75
  • Высокая селективность позволяет максимально отстроиться от помех.




Кабель красный с разъёмами на катущке  - 40 метров.

Для измерения заземления.

Катушка имеет контакт для гальванической связи со штырём

Кабель синий с разъёмами на катущке  - 40 метров.

Для измерения заземления.

Катушка имеет контакт для гальванической связи со штырём

Указатель предназначен для определения последовательности чередования фаз и соотношения межфазных напряжений в трёхфазной сети.

Указатель предназначен для определения последовательности чередования фаз и соотношения межфазных напряжений в трёхфазной сети.

Указатель предназначен для определения последовательности чередования фаз и соотношения межфазных напряжений в трёхфазной сети.

Указатель предназначен для определения последовательности чередования фаз и соотношения межфазных напряжений в трёхфазной сети.

Принадлежность к трассопоисковым комплектам Сталкер 14-04, 75-04 и приемнику ПТ-04. Модуль GPS, позволяющий привязывать трассировку коммуникаций к картам.

Комплект четырёх штырей заземления (вспомогательных электродов) из нержавеющей стали длиной по 1 м  в удобной сумке из синтетического материала.

Вспомогательные электроды применяются  для работ при измерениях сопротивления заземления и  удельного сопротивления грунта   Конструкция позволяет многократно вбивать в грунт. Перекладина позволяет удобно одеть и сконтактировать штатную катушку из комплекта для измерения заземления и удельного сопротивления грунта.

Комплект четырёх штырей заземления (вспомогательных электродов) из нержавеющей стали c спиральной накаткой погружной части  как шуруп) длиной по 1 м  в удобной сумке из синтетического материала. Позволяют вкручивать в грунт в тех случаях, когда вбить затруднительно - сыпучие, мерзлые и т.п. грунты.

Вспомогательные электроды применяются  для работ при измерениях сопротивления заземления и  удельного сопротивления грунта   Конструкция позволяет многократно вкручивать-выкручивать в грунт. Перекладина позволяет удобно одеть и сконтактировать штатную катушку из комплекта для измерения заземления и удельного сопротивления грунта.

Для измерителей сопротивления - ИС-20, ИС-20/1, ИС-10, ИС-10/1 и прочих

В Реестре, поставляется с поверкой

Разработан для замены серии мегаомметров ЭСО Уманьского завода "Мегометр" (Украина) и полностью их заменяет.

• Испытательное напряжение^ 250; 500; 1000 или 2500 В.
• Диапазон измерений: от 10 кОм до 10 ГОм;
• Рабочая температура –10…+50 оС.
• Межповерочный интервал 2 года.

Сделан на базе мегаомметра Е6-31 как менее дорогая и упрощённая модель .В сравнении с мегаомметром Е6-31 не имеет аккумуляторной батареи, сумки, имеет чуть худшую метрологию и диапазон рабочих температур.

Клещи передающие КП-20/1 РАПМ.418114.004 предназначены для  реализации "метода двух клещей" ( ГОСТР 50571.16) при измерении сопротивления заземлителей измерителем ИС-20/1  Метод позволяет производить измерения без применения вспомогательных электродов (штырей). Клещи передающие КП-20/1 используются в паре с  токоизмерительными клещами.

Метод двух клещей особенно удобен там, где нет возможности вбить в грунт вспомогательные электроды(штыри). Например, в условиях горной , скальной местности или  на участках со сплошным твёрдым покрытием (асфальт, плитка, бетонирование)

Включен в Реестр СИ РФ и поставляется с поверкой

Облегчённая версия знакомого измерителя ИФН-300 - без возможности измерить металлосвязь, без памяти, возможности соединения с РС, магнитного держателя и аккумулятора.

С помощью ИФН-300/1 произвести измерение сопротивления петли «фаза-нуль», «фаза-фаза» и переходного сопротивления контактных соединений.
При измерении сопротивления петли «фаза-нуль», «фаза-фаза» прибор одновременно измеряет активное, реактивное и полное сопротивление петли, а также вычисляет прогнозируемый ток короткого замыкания без отключения защиты линии.

Измерение напряжения переменного тока

• Диапазон измерения действующего значения напряжения, от 10,0 до 450,0В
• Рабочий диапазон частот, от 45 до 65 Гц


Измерение активного, реактивного и полного сопротивлений петли «фаза-нуль», «фаза-фаза». Диапазоны измерений активного, реактивного и полного сопротивлений петли «фаза-нуль», «фаза-фаза»:

• от 0,01 до 9,99 Ом
• от 10,0 до 99,9 Ом
• от 100 до 200 Ом
• Рабочий диапазон напряжений от 180 до 450 В

Вычисление прогнозируемого тока короткого замыкания

• Диапазон вычислений прогнозируемого тока короткого замыкания цепи «фаза-ноль» от 0 до 22 кА кА
• Диапазон вычислений прогнозируемого тока короткого замыкания цепи «фаза-фаза» от 0 до 38 кА

Е6-31/1 Мегаомметр

Мегаомметр Е6-31/1 предназначен для

• измерения сопротивления изоляции электрических цепей, не находящихся под напряжением,
• автоматического расчета коэффициента абсорбции и поляризации,
• измерения переменного напряжения до 700 В

Рабочее напряжение при измерении изоляции 100, 250, 500 или 1000 В. Диапазон измерений: от 1 кОм до 10 ГОм.  Рабочая температура –30…+50 С

Е6-31 Мегаомметр

Мегаомметр Е6-31 предназначен для измерения сопротивления изоляции электрических цепей с автоматическим вычислением коэффициента абсорбции, а также измерения переменного напряжения до 700 В

• Рабочее напряжение 500, 1000 или 2500 В
• Диапазон измерений: от 1 кОм до 300 ГОм.
• Рабочая температура –30…+50 оС.
• Межповерочный интервал 2 года.
  .

Включен в Реестр. Поставляется с поверкой. Межповерочный интервал 2 года

• измерение полного, активного и реактивного сопротивления цепи фаза-нуль (земля), фаза-фаза, без отключения источника питания;
• измерение сопротивления постоянному току (режим омметра);
• измерение напряжения до 450 В
• измерение сопротивления металлосвязи током 200-300 мА для сопротивлений менее 10 Ом с разрешением 10 мОм;
• вычисление ожидаемого тока короткого замыкания, приведенного к напряжениям сети 220 В и 380 В;
• защита аккумулятора от перезаряда;
• автоматический переход в энергосберегающий режим через 2,5 минуты после окончания измерений;
• ударопрочный, пыле- и влагозащищенный корпус, степень защиты IP54;
• жидкокристаллический дисплей;
• встроенная память на 10000 измерений;
• беспроводная связь с компьютером.

ВНИМАНИЕ! Сняты с производтва с июня 2014  Замена - Е6-32, Е6-31, Е6-31/1 . Размещаемые заказы на устаревшие типы оборудования будут заменятся на новые аналоги.

Е6-24/1 Мегаомметр Радио-Сервис

Включены в Госреестр № 38428-08 и поставляются с поверкой завода-изготовителя

Измерение сопротивления изоляции до 10ГОм,
Измерительные напряжения -  100, 250, 500 и 1000В
Автоматический расчет коэффициента абсорбции.
Измерение переменного напряжения до 400 В

Е6-32 Мегаомметр Радио-Сервис Включены в Госреестр № 53668-13 и поставляются с поверкой завода-изготовителя

• Испытательное напряжение от 50 до 2500В с шагом 10В. Диапазон измерений: от 1 кОм до 300 ГОм**;
• Функция измерения классификационного напряжения ограничителей перенапряжения (ОПН) до 1500В.
• Измерение напряжения пробоя разрядников от 100 до 3000В.
• Измерение сопротивления металлосвязи от 0,01 Ом до 9,99 кОм (при Iраб >200mA).
• Память на 10000 измерений.

Степень защиты корпуса IP 54. Беспроводная связь с компьютером. Межповерочный интервал 2 года.

В Реестре СИ РФ. Поставляется с поверкой. Межповерочный интервал 2 года.

Промышленный вольтамперфазометр. Возможности прибора:

• Измерение действующих значений переменного напряжения и тока;
• измерение напряжения постоянного тока;
• измерение активной, реактивной, полной мощности и коэффициента мощности;
• измерение фазовых углов между напряжениями, между напряжениями и током, между токами;
• измерение частоты напряжения и силы переменного тока;
• показание уровней высших гармоник и уровней нелинейных искажений для оценки качества электроэнергии;
• индикация порядка чередования фаз.

Схемы подключения:

• 3-фазная 4-проводная схема работы
• 3-фазная 3-проводная схема работы
• 2-фазная схема (изолированная)

Включены в Госреестр № 53720-13. Поставляются с Гос.поверкой на заводе-изготовителе.

Измеритель ИС-20 с токоизмерительными клещами. Комплект позволяет:

• измерение сопротивления элементов заземления трех- или четырехпроводным методом от 1 мОм до 10 кОм,
• измерение сопротивления единичного заземлителя в многоэлементном заземлении без разрыва цепи заземлителей,
• измерение сопротивления заземлителей "Методом двух клещей" -  без вспомогательных электродов(штырей). Для реализации этого метода применяют измерительные клещи из комплекта поставки  и передающие клещи (не входят в комплект поставки, заказываются дополнительно). Диапазон от 0,01 до 100 Ом
• измерение сопротивления металлосвязи током свыше 200 мА с разрешением 1 мОм,
• измерение переменного тока частотой 50Гц от 1 мА до 2,5А,
• вычисление удельного сопротивления грунта в Ом/м
• Диапазоны измерения сопротивления контура заземления
  1- 999 мОм
  1,00-9,99 Ом
  10,0 - 99,9 Ом
  100 - 999 Ом
  1кОм - 9,99 кО

Гарантия 18 месяцев

• Память на 10000 измерений, беспроводная связь с компьютером.
• Межповерочный интервал 2 года.

Включены в Госреестр № 53720-13. Поставляются с Гос.поверкой на заводе-изготовителе.

Измеритель ИС-20 с парой токоизмерительных клещей для работ с шинами разной формы и диаметра. Комплект позволяет:

• измерение сопротивления элементов заземления трех- или четырехпроводным методом от 1 мОм до 10 кОм,
• измерение сопротивления единичного заземлителя в многоэлементном заземлении без разрыва цепи заземлителей,
• измерение сопротивления заземлителей "методом двух клещей"" без вспомогательных электродов(штырей)) . Для реализации этого метода используют измерительные клещи из комплекта поставки(одни из двух) и передающие клещи (не входят в комплект поставки, заказываются дополнительно). Диапазон от 0,01 до 100 Ом
• измерение сопротивления металлосвязи током свыше 200 мА с разрешением 1мОм,
• измерение переменного тока частотой 50Гц от 1 мА до 2,5А,
• вычисление удельного сопротивления грунта в Ом/м
• Диапазоны измерения сопротивления контура заземления
  1- 999 мОм
  1,00-9,99 Ом
  10,0 - 99,9 Ом
  100 - 999 Ом
  1кОм - 9,99 кО
• Память на 10000 измерений, беспроводная связь с компьютером.

 Гарантия 18 месяцев

Межповерочный интервал 2 года.

УСТРОЙСТВО ИСПЫТАТЕЛЬНОЕ ПН-20 предназначено для проведения испытаний и оценки сопротивления изоляции, не находящихся под напряжением высоковольтных кабельных линий, изоляторов, муфт, двигателей и другого оборудования, а также для проверки высоковольтных разрядников постоянным напряжением от 0,5 до 20 кВ. Устройство может быть использовано линейным персоналом для оперативного контроля состояния изоляции перед включением в работу оборудования после монтажа или ремонта.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• установка испытательного напряжения посто­янного тока на объекте от 0,5 до 20 кВ (В диапазоне от 0,5 до 10 кВ с шагом 0,1 кВ и в диапазоне от 10 кВ до 20 кВ с шагом 1 кВ);
• показания тока утечки от 0,01 до 800 мкА и сопротивления до 500 ГОм;
• измерение напряжения пробоя разрядников от 0,5 до 20 кВ;
• расчет емкости кабельной линии от 0,01 до 10 мкФ;
• измерение переменного напряжения относительно земли от 10 до 700 В;
• индикация уровня остаточного напряжения на объекте после окончания измерения;
• автоматический расчет коэффициента абсорбции и поляризации.

Удобный, надежный, простой в эксплуатации прибор для поиска подземных коммуникаций. В комплект поставки «Сталкер 15-12» входит генератор ГТ-15 и приемник ПТ-12.

Общие особенности трассопоискового комплекса:

• Простой, интуитивно-понятный поиск коммуникации;
• РАДИО частота (пассивная) для поиска трассы без генератора;
• Частота 33 кГц для бесконтактной подачи сигнала генератора в кабель;
• Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50;
• Легкий и компактный генератор ГТ-15.

Маркероискатель ПМ-2 предназначен для обнаружения всех типов пассивных электронных маркеров, (в том числе интеллектуальных), используемых для идентификации подземных коммуникаций.

Особенности:

Определение положения электронных маркеров восьми типов:

• Кабельное ТВ,
• Газоснабжение,
• ВОЛС,
• Телефонная связь,
• Канализация,
• Водопровод,
• Электроснабжение,
• Техническая вода (общего назначения);

Режим сканирования: поиск одновременно до четырех маркеров различного типа;
Определение глубины залегания маркера (в зависимости от типа маркера до 3,0 м);
Память на 10000 точек, беспроводная связь с ПК;
Возможность подключения GPS/Глонасс приемника для последующего наложения координат объекта на карту.

Быстрый и точный поиск телефонных, силовых кабелей и других коммуникаций,  идентификация дефектов покрытия и глубины залегания с последующим картографированием.

В комплект поставки «Сталкер 15-14» входит генератор ГТ-15 и приемник ПТ-14.

• Функция «Компас» - схематическое отображение коммуникаций на дисплее приемника;
• GPS-выноска подземных трасс с последующим наложением на карту (требуется GPS «Bluetooth» модуль Holux RCV-3000);
• Беспроводная связь с ПК (Bluetooth);
• РАДИО частота (пассивная) для поиска трассы без генератора;
• Частота 33 кГц для бесконтактной подачи сигнала генератора в кабель;
• Поиск повреждений «фазовым», контактным и бесконтактным методами;
• Отбор жил в кабеле и определение кабеля в пучке при помощи мини датчика МД-01;
• Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50;
• Легкий и компактный генератор ГТ-15.

Удобный, надежный, простой в эксплуатации прибор для поиска подземных коммуникаций. В комплект поставки «Сталкер 75-12» входит генератор ГТ-75 и приемник ПТ-12.

• Простой, интуитивно-понятный поиск коммуникации;
• Высокая выходная мощность генератора до 75 Вт;
• Синусоидальная форма выходного сигнала генератора для исключения наведенных помех на оборудование;
• Индикация величины напряжения и выходного тока для оценки качества подключения к линии;
• Aвтоматическое согласование генератора с нагрузкой;
• Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50;
• Мощный генератор ГТ-75.

Генератор ГТ-15 (встроенный индуктор), Приемник ПТ-24 (моноблок).

Комплекс предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом
В комплект поставки «Сталкер 75-14» входит генератор ГТ-75 и приемник ПТ-14

• функция «Компас» - схематическое отображение коммуникаций на дисплее приемника;
• трассировка и координирование местоположения во всемирной системе координат (требуется GPS «Bluetooth» модуль Holux RCV-3000);
• Связь с компьютером по Bluetooth , память на 10000 измерений;
• для служб газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
• трассоискатель Сталкер 75-14 автоматически отображет глубину и силу тока (даже в пассивных режимах);
• поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора
• наличие четырех рабочих частот и регулируемая выходная мощность генератора ГТ-75 (от 10 до 75 Вт). Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 75-14, 75-04, 75-02М .

Позволяет найти КЗ на воздушной линии, проезжая вдоль линии на автомобиле.  Не требует последовательного  отключения фидеров.

Предназначен для определения однофазного КЗ и его места (без отключения линии) на воздушных (кабельных) линий  6/10 кВ с изолированной нейтралью. Позволяет отказаться от метода кратковременных отключений фидеров подстанций и распределительных устройств.

Эффективен для случая, когда от основной линии имеется множество ответвлений к потребителям.

При возникновении замыкания на землю включаем генератор и в этот момент идет сигнал генератора на всю секцию шин. Напряжение питания генератора 220В переменного тока.

• Определение поврежденного фидера и места с ОЗЗ при токах замыкания на землю порядка сотен миллиампер;
• Нахождение мест повреждения без дополнительных кабельных вставок и искусственного увеличения рабочего тока на землю;
• Поиск повреждения не зависит от нагруженности фидера и может вестись без отключения потребителей, в частности на нефтяных месторождениях, где отключение потребителей приводит к значительным потерям;
• Применение одного генератора на 2 секции;
• Высокая помехоустойчивость.

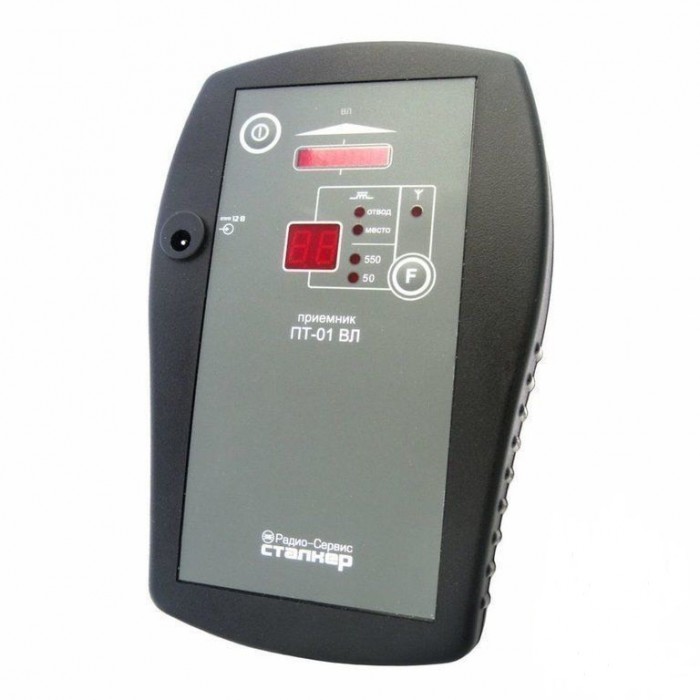

При поднесении приёмника "ПТ-01ВЛ" к каждой из ячейки на поврежденной линии будет максимальное значение индикации.

После определения поврежденного фидера, локация места повреждения достигается путём перемещения оператора с приёмником вдоль воздушной линии 6-10 КВ соблюдая технику безопасности не нарушая минимальное допустимое расстояние.

Включены в Госреестр № 53720-13. Поставляются с Гос.поверкой на заводе-изготовителе.

Измеритель сопротивления заземления ИС-20/1 в комплекте с токоизмерительными клещами 40мм.

• измерение сопротивления элементов заземления трех- или четырехпроводным методом от 1 мОм до 10 кОм,
• измерение сопротивления единичного заземлителя в многоэлементном заземлении без разрыва цепи заземлителей,
• измерение сопротивления заземлителей "Методом двух клещей" - без вспомогательных электродов(штырей). Для реализации этого метода применяют измерительные клещи из комплекта поставки и передающие клещи (не входят в комплект поставки, заказываются дополнительно). Диапазон от 0,01 до 100 Ом
• измерение сопротивления металлосвязи током свыше 200 мА с разрешением 1мОм,
• измерение переменного тока частотой 50Гц от 1 мА до 2,5А,
• вычисление удельного сопротивления грунта в Ом/м
• Диапазоны измерения сопротивления контура заземления
  1- 999 мОм
  1,00-9,99 Ом
  10,0 - 99,9 Ом
  100 - 999 Ом
  1кОм - 9,99 кО
• Гарантия 18 месяцев
• Память на 10000 измерений, беспроводная связь с компьютером.
• Межповерочный интервал 2 года.

ВНИМАНИЕ! Сняты с производтва с июня 2014  Замена - ИС-20 и ИС20/1 . Размещаемые заказы на устаревшие типы оборудования будут заменятся на новые аналоги.

Измеритель сопротивления заземления, металлосвязи и удельного сопротивления грунта ИС-10

Включены в Госреестр № 38428-08 и поставляются с Гос.поверкой завода-изготовителя

Диапазоны измерения сопротивления контура заземления

1- 999 мОм
0,01-9,99 Ом
0,1 - 99,9 Ом
1 - 999 Ом
0,01 - 9,99 кОм

Измеритель сопротивления заземления ИС-20

Включены в Госреестр № 53720-13. Поставляются с Гос.поверкой на заводе-изготовителе.

• измерение сопротивления элементов заземления трех- или четырехпроводным методом от 1 мОм до 10 кОм
• измерение сопротивления металлосвязи током свыше 200 мА с разрешением 1мОм
• вычисление удельного сопротивления грунта в Ом/м

Диапазоны измерения сопротивления контура заземления
1- 999 мОм
1,00-9,99 Ом
10,0 - 99,9 Ом
100 - 999 Ом
1кОм - 9,99 кОм

Без возможности подключения клещкй

ВНИМАНИЕ! Сняты с производтва с июня 2014  Замена - Е6-32, Е6-31, Е6-31/1 . Размещаемые заказы на устаревшие типы оборудования будут заменятся на новые аналоги.

Е6-24 Мегаомметр Радио-Сервис

Включены в Госреестр № 38428-08 и поставляются с поверкой завода-изготовителя

• измерение сопротивления изоляции до 300 ГОм измерительными напряжениями   500, 1000 и 2500 В в электрических цепях,не находящихся под напряжением,
  с автоматическим расчетом коэффициента абсорбции.
• измерения переменного напряжения до 400 В
