Раздел: Главная / Рефлектометры / Рефлектометры для металлических кабельных линий / Рефлектометры для силовых линий

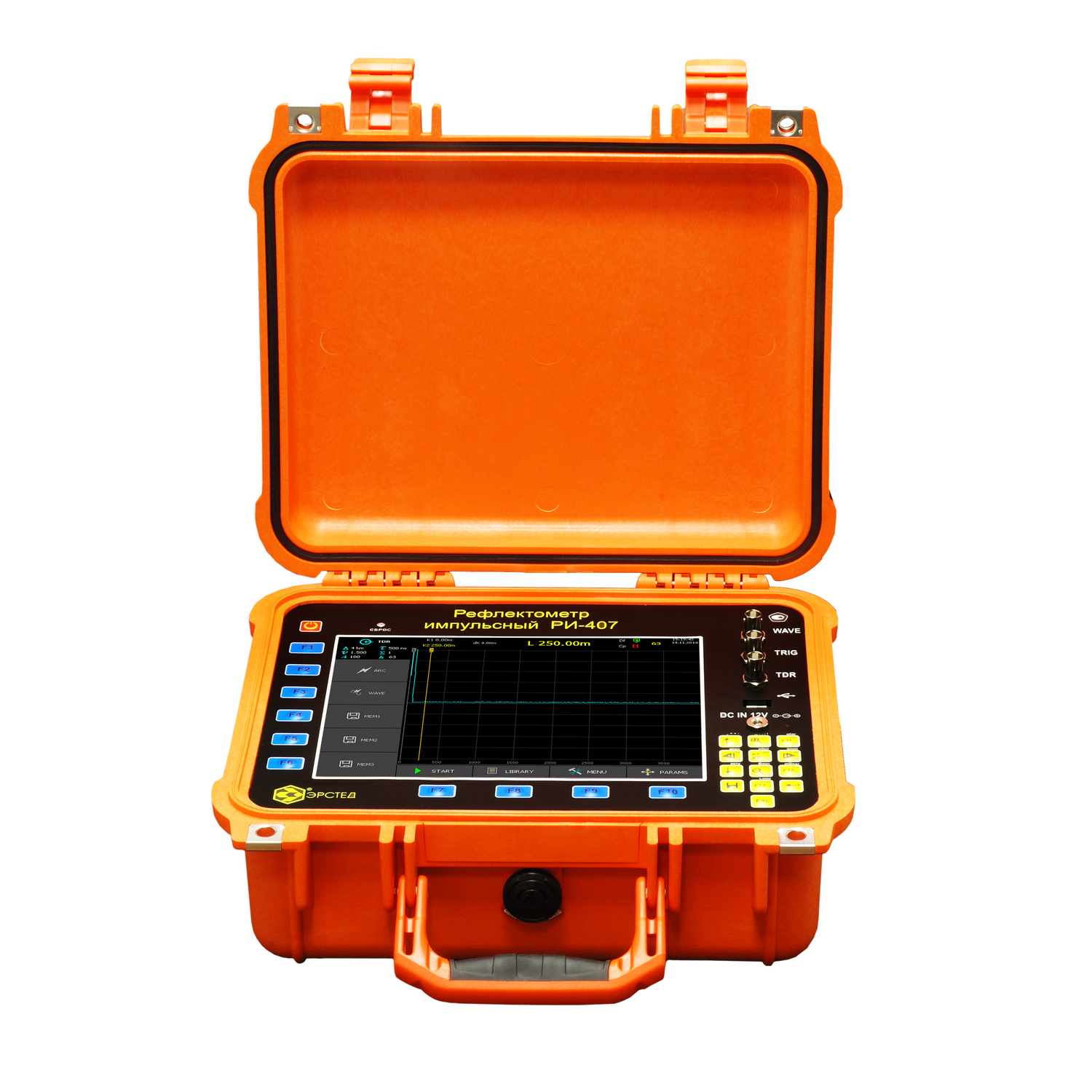

РИ-407 "СТРИЖ-С" - защищённый импульсный рефлектометр для силовых КЛ

Артикул: РИ-407 "СТРИЖ-С"

Производитель: ЭРСТЕД СПб

Цена: 168 000.00 руб

РИ-407 "СТРИЖ-С" - защищённый импульсный рефлектометр для силовых КЛ

 В Реестре СИ РФ и может быть поверен перед отгрузкой

РИ-407 – высокоточный цифровой рефлектометр, специально разработанный для определения расстояний до любых типов неоднородностей и повреждений в силовых кабельных линиях: обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, замокание кабеля. Полевое исполнение - в герметичных, ударопрочных корпусах. Это высококачественные корпуса фирмы PELLI, которые соответствуют армейскому стандарту класса защиты IP68.

Реализация дополнительных высоковольтных методов  позволяет определять на силовых КЛ высокоомные повреждения, заплывающий пробой и пр.

Назначение и методы измерения

Импульсный рефлектометр РИ-407 реализует следующие методы измерений:

  • Импульсныйметод (англ. Time Domain Reflectometry — TDR)
  • Импульсно-Дуговой Метод* (англ. Arc Reflection Method — ARM )
  • Метод Колебательного Разряда по току* (англ. Impulse Current Method — ICE)
  • Метод Колебательного Разряда по напряжению* (англ. DECAY  travelling wave method )



*при использовании совместно с генераторами высоковольтных импульсов (ГВИ), например:
ADG-200 (ЗАО  «ЭРСТЕД»), ГВИ-2000M, CFL-2020M (ООО «ЯЭМЗ»),
SFX 8-1000 (Seba Spektrum), SYSCOMPACT 2000(Baur) и др.

Импульсный метод (англ. Time Domain Reflectometry — TDR)

наиболее точный и безопасный режим — эффективен для диагностики низкоомных повреждений (менее 10 кОм) и коротких замыканий, поиска обрывов кабельной линии.

Подробнее про данный метод можно прочитать:

Метод импульсной рефлектометрии (TDR). Теоретические основы.

Метод импульсной рефлектометрии (TDR). Практические приемы.

Метод позволяет выполнять следующие работы:
• измерение длин кабелей
• измерение расстояний до неоднородностей волнового сопротивления или повреждений
• измерение коэффициента укорочения линии при известной ее длине
• определение характера повреждений

Метод импульсной рефлектометрии основывается на явлении частичного отражения электромагнитных волн в местах изменения волнового сопротивления линии. При измерениях импульсным методом в линию посылают прямоугольный зондирующий импульс, который, частично отражаясь от неоднородностей, возвращается обратно. Отраженные импульсы возвращаются в прибор через некоторое время с момента посылки зондирующего импульса. Зная скорость распространения электромагнитной волны в линии и время задержки отраженного сигнала, можно рассчитать расстояние до неоднородности волнового сопротивления. Отражения от зондирующего импульса наблюдаются на экране, масштабируемом по дальности, и по их виду судят о характере неоднородности линии.
Неоднородности волнового сопротивления являются следствием нарушения технологии производства кабелей, а также следствием механических и электрических повреждений при строительстве и эксплуатации линий. Неоднородность также возникает в местах подключения к линии каких-либо устройств (муфта, отвод, сростка кабеля, катушка Пупина и т.д.), либо в местах неисправностей (обрыв, короткое замыкание, намокание сердечника кабеля, утечка на землю, утечка на соседний провод, разбитость пар и т.д.). Метод импульсной рефлектометрии позволяет фиксировать множественные неоднородности, как дискретные, так и протяженные, в зависимости от соотношения их длины и минимальной длины волны спектра зондирующего импульса.

Примеры рефлектограмм кабельной линии:

Рефлектограмма КЛ снятая рефлектометром РИ-407 , длительность импульса 10 нс, СТАНДАРТНАЯ амплитуда U1 (18 В). Неоднородности на дальнем конце КЛ практически не видны на фоне шумов.

Рефлектограмма КЛ снятая рефлектометром РИ-407 , длительность импульса 10 нс, ПОВЫШЕННАЯ амплитуда U2 (86В). Неоднородности на дальнем конце КЛ хорошо различаются на фоне шумов.

Детальный просмотр рефлектограммы на дальнем конце КЛ с помощью горизонтальной растяжки в области курсора.

Импульсно-Дуговой Метод* (англ. Arc Reflection Method — ARM )

- в комплексе с генератором высоковольтных импульсов (ГВИ) позволяет выявлять высокоомные повреждения (свыше 10 кОм) с точностью импульсного метода.

Подробнее про данный метод можно прочитать по ссылке:

Импульсно-дуговой метод (ARM) определения высокоомных повреждений

Локализация замыканий с высоким сопротивлением в месте дефекта обычно затруднительна при использовании низковольтного импульсного метода измерений.  Одним из способов локализации таких дефектов на силовых кабелях является импульсно-дуговой метод.

Сущность импульсно-дугового метода заключается в том, что с помощью  ГВИ в месте повреждения кабеля создается кратковременная электрическая дуга, низкое сопротивление которой отражает зондирующий импульс рефлектометра.

Метод не требует предварительного прожига изоляции и особенно эффективен при работе на кабелях с полиэтиленовой оболочкой.

Пример рефлектограммы КЛ полученной импульсно дуговым методом:

Локализация высокоомных повреждений импульсно-дуговым методом РИ-407. Бирюзовым цветом выведена рефлектограмма КЛ полученная обычным импульсным методом. Видим КЛ до конца, высокоомный дефект не определен. Синим цветом выведена рефлектограмма зафиксированная рефлектометром во время кратковременного пробоя в месте дефекта. Сигнал отражен с отрицательной полярностью от низкого сопротивления электрической дуги.

Метод Колебательного Разряда по току и по напряжению* (англ. Impulse Current Method — ICE, DECAY  travelling wave method )

- в комплексе с генератором высоковольтных импульсов (ГВИ) позволяет определять место высокоомных дефектов (свыше 10 кОм).

Подробнее про данный метод можно прочитать по ссылке:

Метод колебательного разряда (ICE/Decay) определения высокоомных повреждений

Локализация повреждений кабельной линии, вызванных заплывающим пробоем изоляции, обычно затруднительна при использовании низковольтного импульсного метода измерений. Одним из способов локализации таких дефектов на силовых кабелях является метод колебательного разряда.

Метод колебательного разряда (волновой) основан на измерении длительности периода колебательного процесса, возникающего при пробое заряженного кабеля.

Для создания колебательного процесса в кабеле используют два способа — создание волны напряжения или создание волны тока.

Для создания волны напряжения, ГВИ плавно поднимают напряжение в кабеле до состояния пробоя, но не выше значения, обусловленного нормами профилактических испытаний.

Для создания волны тока,  с помощью ГВИ заряжают встроенный высоковольтный конденсатор, а затем разряжают его в кабель.

Дефект изоляции вызывает пробой в месте повреждения, возникает искра, имеющая небольшое переходное сопротивление, и в кабеле происходит колебательный разряд. Зная скорость распространения электромагнитной волны по линии и период колебательного процесса, можно рассчитать расстояние до пробоя:

где:
Х – расстояние до заплывающего пробоя, м
v – скорость распространения  в линии электромагнитной волны, м/µс
tпп – время периода колебательного процесса, µс
с – скорость света, равная 300 м/µс
КУ – значение коэффициента укорочения

Локализация РИ-407 высокоомных повреждений методом колебательного разряда. Расстояние до высокоомного дефекта определяется как период колебательного процесса возникающего при пробое КЛ.

Область применения

Импульсный рефлектометр РИ-407 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

  • силовые кабели (АСБ, ВВГ, СИП и т.п.)
  • воздушные кабельные линии
  • медножильные кабели связи (ТПП, МКС и т.п.)
  • кабели сигнализации и управления (СБПЗАВпШп и т.п.)
  • компьютерные сети (СКС и т.п.)
  • телевизионные и радиочастотные кабельные линии (РК-75 и т.п.)
  • для определения длины кабеля при его производстве, складировании и торговле

Особенности прибора

  • возможность применения самых современных методов диагностики и определения мест повреждения кабельных линий: импульсный метод, импульсно-дуговой метод, метод волны напряжения, метод волны тока;
  • отображение рефлектограмм на цветном 4″ TFT-дисплее с разрешением 640х480 точек;
  • максимальная дальность — 256 км;
  • возможность зондирования импульсом повышенной амплитуды (U2 = 86 В в режиме х/x) для работы на длинных КЛ или КЛ с большим затуханием;
  • двухкурсорная измерительная система;
  • высокая точность измерения — до 0,025%;
  • возможность детального рассмотрения любого участка рефлектограммы — функция многократной растяжки;
  • подавление асинхронных помех;
  • режим«Разность» — режим поточеченого вычитания рефлектограмм, позволяющий отображать только различия;
  • режим «Захват»— режим выявления непостоянных во времени неоднородностей;
  • встроенная таблица коэффициентов укороченияс возможностью ее пополнения;
  • энергонезависимая память — не менее 1000 рефлектограмм с возможностью одновременного отображения до 3 из них для сравнения;
  • возможность редактирования некоторых параметров (КУ и положение измерительных курсоров) в уже записанной в память рефлектограмме с последующей перезаписью. Позволяет быстро провести зондирование, а уточнение КУ и положения курсоров сделать позже, в «спокойной» обстановке;
  • функция «Снимок экрана»позволяющая мгновенно сделать снимок текущего экрана прибора сохранить его в виде файла в формате JPG c указанием даты и времени; снимки записываются на внешний накопитель одновременно с файлами рефлектограмм и могут быть прочитаны любым графическим или текстовым редактором, что может быть полезно при составлении отчетов;
  • USB-портдля быстрого и удобного обмена данными с ПК — прибор оснащен USB-портом для записи/чтения рефлектограмм и таблицы коэффициентов укорочения и «снимков» экрана на внешний USB-накопитель
  • расширяемая функциональность встроенного ПО— легкое и безопасное обновление встроенного ПО;
  • брызгозащитное исполнение в герметичном корпусе с повышенной механической прочностью

Свидетельства и Сертификаты

Прибор сертифицирован Госстандартом России и занесен в Госреестр под № 61483-15.  Свидетельство об утверждении типа средств измерений RU.C.27.004A. №59677



 Технические характеристики



Режимы измерений

·                           импульсный (TDR)

·                           импульсно-дуговой (ARM)

·                           волны напряжения (Decay)

·                           волны тока (ICE)

Дисплей

цветной TFT 10” (640х480 пикселей)

Диапазон измерения расстояния (временной задержки)

от  0  до  256000 м  (от 0 до 2560 мкс)

Поддиапазоны измерений

0 – 62,5 м (0 – 0,625 мкс)
0 – 125 м (0 – 1,25 мкс)
0 — 250 м (0 – 2,5 мкс)
0 — 500 м (0 -5 мкс)
0 — 1000 м (0 — 10 мкс)
0 — 2000 м (0 — 20 мкс)
0 — 4000 м (0 — 40 мкс)

0 — 8000 м (0 — 80 мкс)
0 — 16000 м (0 — 160 мкс
0 — 32000 м (0 — 320 мкс)
0 — 64000 м (0 — 640 мкс)
0 — 128000 м (0 — 1280 мкс)
0 — 256000 м (0 — 2560 мкс)

Погрешность измерения расстояния

от 0.025% до 0.2%  от поддиапазона

Эффективная частота дискретизации

800 МГц

Выходной импеданс

75 Ом

Длительность зондирующего импульса

от 10 нс до 100 мкс

Амплитуда зондирующего импульса (на открытую цепь)

·                           U1 — не менее 18 В (не менее 9 В на согл. нагрузку)

·                           U2 — не менее 86 В (не менее 43 В на согл. нагрузку)

Чувствительность приёмного тракта

не хуже 10 мВ

Диапазон перекрываемого затухания

не менее 73 дБ

Диапазон установки коэффициента укорочения

от 1.000 до 3.000, с шагом 0.001

Диапазон регулировки временной задержки (импульсно-дуговой метод)

от 0 до 50 мс, с шагом 0,2 мс

Синхронизация (импульсно-дуговой метод)

·                           измерительный вход

·                           вход TRIG

Синхронизация по амплитуде (волновой метод)

от -165 до +165 В, с шагом 2 В

Объем энергонезависимой памяти для рефлектограмм

не менее 200 рефлектограмм

Интерфейс с ПК

через внешний накопитель USB-Flash

Время непрерывной работы от аккумуляторной батареи

не менее 6 часов

Время непрерывной работы через сетевой адаптер

не ограничено

Габаритные размеры

152х339х295 мм

Диапазон рабочих температур

от -20 °С до +40 °С

Масса прибора с аккумуляторной батареей

не более 4 кг



Комплект поставки



Рефлектометр импульсный РИ-407

1 шт.

Сетевой адаптер

1 шт.

Кабель соединительный 75 Ом, 3 м,  BNC.M – «крокодил» с шириной захвата 25.4 мм

1 шт.

Кабель соединительный 75 Ом, 1 м,  BNC.M-BNC.M

2 шт.

Руководство по эксплуатации РИ-407

1 шт.

Компакт-диск с программным обеспечением

1 шт.

Сумка для аксессуаров

1 шт.



Дополнительная комплектация

Генератор дуговых разрядов ADG-200 (10 кВ, 200 Дж, 26 кг)

Устройство переходное УП-1 для работы на кабелях под напряжением до 380 В;

Кабель-удлинитель  5 м, 75 Ом, BNC.M-BNC.F

Кабель соединительный 1,5 м, 75 Ом, BNC.M-крокодилы 25.4 мм

Кабель соединительный  0,1 м, 75 Ом,  BNC.M-крокодилы

Переходник BNC.M – клеммы



Документация и ПО

·                                 Руководство по эксплуатации РИ-407

·                                 Рефлектометр РИ-407. Спецификация.

·                                 Малогабаритный автономный комплекс для ОМП в силовых кабелях до 10 кВ

·                                 Особенности комплекса РИ-407+ADG-200 для предварительного ОМП в силовых КЛ

·                                 Таблица коэффициентов укорочения

·                                 Основы рефлектометрии





Имеется в наличии: Много

К этому товару нет комментариев.

Комментарии могут добавлять только зарегистрированные пользователи. Войти.


Производители
Yokogawa (Япония)
Testo
Metrel
Радио-Сервис
FLEXIM
Sonel
ЭРСТЕД СПб
Flir
LeCroy
RIGOL
SEW - Standard Electric Works Co., Ltd
WIKA Mera
Tokyo Keiki
APPA
АКИП
Fluke
ЭМИС
Fluke Networks
Kimo
Proceq
Kilovolt Prueftechnik
Hygiena
b2 High Voltage
CASELLA
Janitza
MSA Safety
Orbit Merret
RGK
RION (Япония)
Энергопром
Leica
MICRONICS, GB
NIHON KOSO
Nivelco
РЗА НПФ
Seek Thermal
Ижевский завод измерительной техники
CEM Instruments China
Eaton Electric (MTI Intr.)
Guide-Infrared
АКТАКОМ

Новые товары
Трассоискатель Сталкер 15-24
Трассоискатель Сталкер 15-24
Цена: 118 800.00 руб
Комплект смарт-зондов для выявления зон с риском появления  плесени
Комплект смарт-зондов для выявления зон с риском появления плесени
Старая цена 16 000.00 руб
Цена: 14 900.00 руб
Измеритель сопротивления петли "фаза-нуль", "фаза-фаза" ИФН-300/1
Измеритель сопротивления петли "фаза-нуль", "фаза-фаза" ИФН-300/1
Цена: 18 600.00 руб
Комплект штырей заземления винтовых из нерж. стали (4шт. по 1 м) с сумкой
Комплект штырей заземления винтовых из нерж. стали (4шт. по 1 м) с сумкой
Цена: 13 080.00 руб
Дальномер RGK D1500
Дальномер RGK D1500
Цена: 29 990.00 руб
Дальномер RGK D1000
Дальномер RGK D1000
Цена: 15 500.00 руб
Оптический дальномер RGK D600
Оптический дальномер RGK D600
Цена: 11 990.00 руб
BURNMAKER-2 установка для поиска проблем греющего кабеля
BURNMAKER-2 установка для поиска проблем греющего кабеля
цена определяется после выбора конфигурации



Страница сделана ООО ПО Интерфейс 1998-2013 ©   Скрипт интернет-магазина ArwShop
