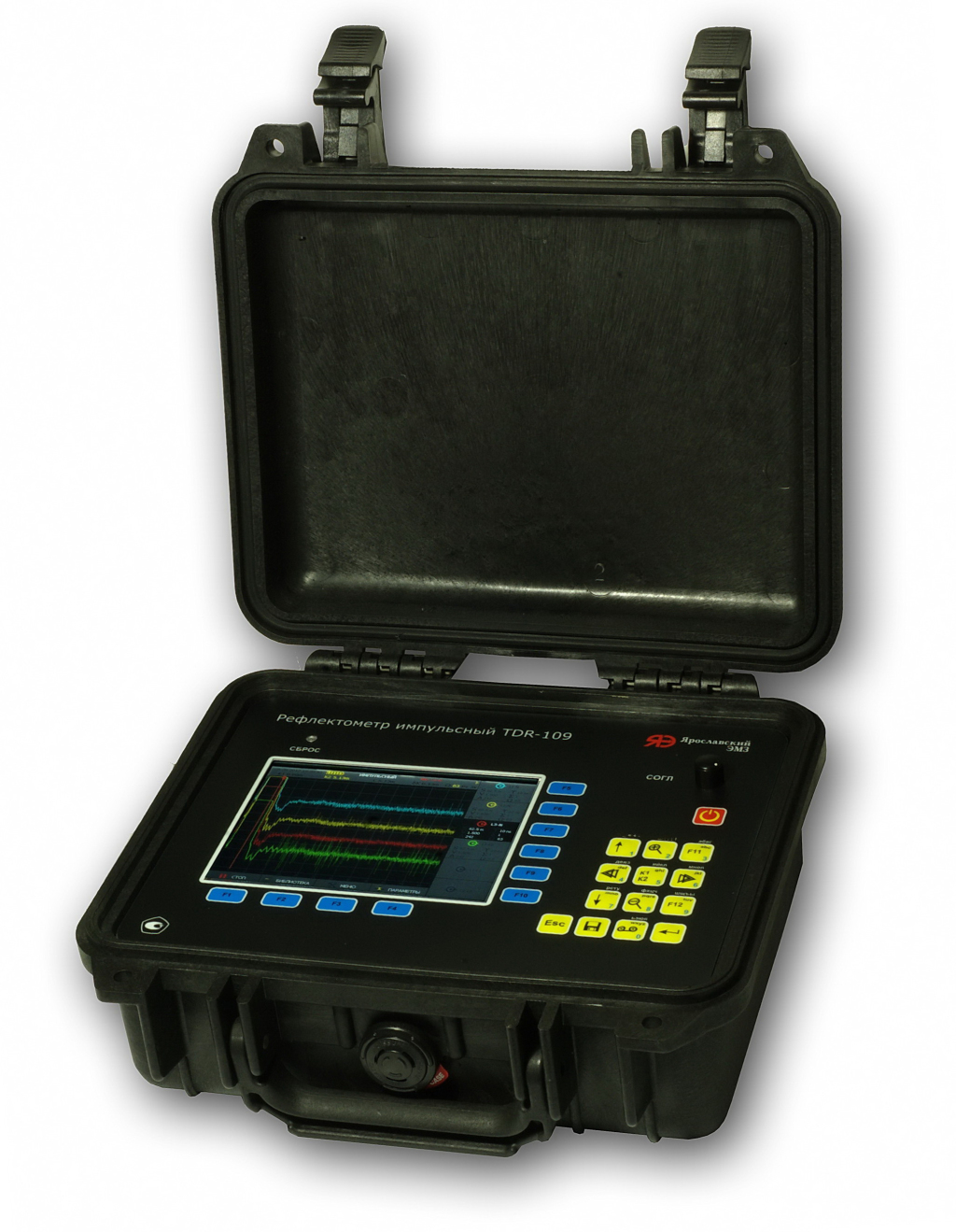

TDR-109 «СТРИЖ-С» рефлектометр для силовых линий

Артикул: TDR-109 СТРИЖ-С

Производитель: ЭРСТЕД СПб

Цена: 136 800.00 руб

TDR-109 «СТРИЖ-С» рефлектометр для силовых линий

В Реестре СИ РФ и может быть поверен перед отгрузкой

TDR-109 – высокоточный 3-х канальный цифровой рефлектометр, специально разработанный для определения расстояний до любых типов неоднородностей и повреждений в силовых кабельных линиях: обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, замокание кабеля.

Реализация дополнительных высоковольтных методов  позволяет определять на силовых КЛ высокоомные повреждения, заплывающий пробой и пр.

Прибор TDR-109 предназначен для проведения измерений на симметричных и несимметричных кабелях с волновым сопротивлением от 25 до 600 Ом, следующими методами:

  • Импульсныйметод (англ. Time Domain Reflectometry — TDR)

  • Импульсно-Дуговой Метод* (англ. Arc Reflection Method — ARM )

  • Метод Колебательного Разряда по току* (англ. Impulse Current Method — ICE)

  • Метод Колебательного Разряда по напряжению* (англ. DECAY  travelling wave method )

*при использовании совместно с генераторами высоковольтных импульсов (ГВИ), например: ADG-200 (ЗАО  «ЭРСТЕД»), ГВИ-2000M, CFL-2020M (ООО «ЯЭМЗ»), SFX 8-1000 (Seba Spektrum), SYSCOMPACT 2000(Baur) и др.

Импульсный метод (TDR)

наиболее точный и безопасный режим — эффективен для диагностики низкоомных повреждений (менее 10 кОм) и коротких замыканий, поиска обрывов кабельной линии:

  • измерение длин кабелей;

  • измерение расстояний до неоднородностей  волнового сопротивления или повреждений ;

  • измерение коэффициента укорочения линии при известной ее длине;

  • определение характера повреждений.

В приборе реализован метод импульсной рефлектометрии, который основывается на явлении частичного отражения электромагнитных волн в местах изменения волнового сопротивления линии. При измерениях импульсным методом в линию посылают прямоугольный зондирующий импульс, который, частично отражаясь от неоднородностей, возвращается обратно.  Отраженные импульсы возвращаются в прибор через некоторое время с момента посылки зондирующего импульса. Зная скорость распространения электромагнитной волны в линии и время задержки отраженного сигнала, можно рассчитать расстояние до неоднородности волнового сопротивления. Зондирующий и отраженные импульсы наблюдаются на экране, масштабируемом по дальности и по их виду судят о характере неоднородности линии.

Неоднородности волнового сопротивления являются следствием нарушения технологии производства кабелей, а также следствием механических и электрических повреждений при строительстве и эксплуатации линий. Неоднородность также возникает в местах подключения к линии каких-либо устройств (муфта, отвод, сростка кабеля, катушка Пупина и т.д.), либо в местах неисправностей (обрыв, короткое замыкание, намокание сердечника кабеля, утечка на землю, утечка на соседний провод, разбитость пар и т.д.). Метод импульсной рефлектометрии позволяет фиксировать множественные неоднородности, как дискретные, так и протяженные, в зависимости от соотношения их длины и минимальной длины волны спектра зондирующего импульса.

Подробнее про данный метод можно прочитать по ссылкам:

 Метод импульсной рефлектометрии (TDR). Теоретические основы.

 Метод импульсной рефлектометрии (TDR). Практические приемы.

Импульсно-дуговой метод (ARM, Arc-Reflection)*

- в комплексе с генератором высоковольтных импульсов (ГВИ) позволяет выявлять высокоомные повреждения (свыше 10 кОм) с точностью импульсного метода.

Локализация замыканий с высоким сопротивлением в месте дефекта обычно затруднительна при использовании низковольтного импульсного метода измерений.  Одним из способов локализации таких дефектов на силовых кабелях является импульсно-дуговой метод.

Сущность импульсно-дугового метода заключается в том, что с помощью генератора высоковольтных импульсов ГВИ в месте повреждения кабеля создается кратковременная электрическая дуга, низкое сопротивление которой отражает зондирующий импульс рефлектометра.

Метод не требует предварительного прожига изоляции и особенно эффективен при работе на кабелях с полиэтиленовой оболочкой.

*Реализация импульсно-дугового метода осуществляется при использовании дополнительного оборудования: генератора дуговых разрядов ADG-200 (ЗАО «ЭРСТЕД») или генератора высоковольтных импульсов ГВИ-2000 (ООО «Ярославский электромеханический завод»).

Подробнее про метод можно прочитать по ссылке: Импульсно-дуговой метод (ARM) определения высокоомных повреждений

Методы колебательного разряда   —
метод волны напряжения (Decay) и метод волны тока (ICE)*

- в комплексе с генератором высоковольтных импульсов (ГВИ) позволяет определять место высокоомных дефектов (свыше 0.5 МОм).

Локализация повреждений кабельной линии, вызванных заплывающим пробоем изоляции, обычно затруднительна при использовании низковольтного импульсного метода измерений. Одним из способов локализации таких дефектов на силовых кабелях является метод колебательного разряда.

Метод колебательного разряда (волновой) основан на измерении длительности полупериода колебательного процесса, возникающего при пробое заряженного кабеля.

Для создания колебательного процесса в кабеле используют два способа — создание волны напряжения или создание волны тока.

Для создания волны напряжения  в  генератором высоковольтных импульсов (ГВИ) плавно поднимают напряжение в кабеле до состояния пробоя, но не выше значения, обусловленного нормами профилактических испытаний.

Для создания волны тока генератором высоковольтных импульсов (ГВИ) заряжают высоковольтный конденсатор и разряжают его в кабель через разрядник.

Дефект изоляции вызывает пробой в месте повреждения, возникает искра, имеющая небольшое переходное сопротивление, и в кабеле происходит колебательный разряд. Зная скорость распространения электромагнитной волны по линии и период колебательного процесса, можно рассчитать расстояние до заплывающего пробоя:

где      Х – расстояние до заплывающего пробоя, м; v – скорость распространения  в линии электромагнитной волны, м/мкс; tпп – время полупериода колебательного процесса, мкс; с – скорость света, равная 300 м/мкс; КУ – значение коэффициента укорочения.

Для достижения наибольшей точности выбирается время только первого полупериода колебаний.

*Реализация методов колебательного разряда осуществляется при использовании дополнительного оборудования: генератора дуговых разрядов ADG-200 (ЗАО «ЭРСТЕД») или генератора высоковольтных импульсов ГВИ-2000 (ООО «Ярославский электромеханический завод»).

Область применения

Импульсный рефлектометр TDR-109 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

  • силовые кабели (АСБ, ВВГ, СИП и т.п.);

  • воздушные кабельные линии;

  • медножильные кабели связи (ТПП, МКС и т.п.);

  • кабели сигнализации и управления (СБПЗАВпШп и т.п.);

  • компьютерные сети (СКС и т.п.);

  • телевизионные и радиочастотные кабельные линии (РК-75 и т.п.).

  • для определения длины кабеля при его производстве, складировании и торговле.

 Особенности прибора

  • возможность применения самых современных методов диагностики и определения мест повреждения кабельных линий: импульсный метод (TDR), импульсно-дуговой метод (ARM), метод волны тока (ICE), метод волны напряжения (Decay), ;

  • 3 линейных входа для подключения к трёх фазным кабелям;

  • отображение рефлектограмм на цветном7″ TFT-дисплее с разрешением 640х480 точек;

  • возможность отображения всех каналов измерений во всех сочетаниях (6 графиков рефлектограмм);

  • энергонезависимая память — не менее 300 рефлектограмм с возможностью одновременного отображения до 6 из них для сравнения;

  • максимальная дальность - 128 км;

  • возможность зондирования импульсом повышенной амплитуды (U2 — не менее 45 В) для работы на кабелях с большим затуханием;

  • двухкурсорная измерительная система;

  • высокая точность измерения — до 0,01%;

  • возможность детального рассмотрения любого участка рефлектограммы — функция многократной растяжки;

  • подавление асинхронных помех;

  • режим«Разность» — режим поточеченого вычитания рефлектограмм, позволяющий отображать только различия;

  • режим «Захват»— режим выявления непостоянных во времени неоднородностей;

  • встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения;

  • USB-портдля быстрого и удобного обмена данными с ПК — прибор оснащен USB-портом для записи/чтения рефлектограмм и таблицы коэффициентов укорочения на внешний USB-накопитель

  • расширяемая функциональность встроенного ПО— легкое и безопасное обновление встроенного ПО;

  • брызгозащитное исполнение в герметичном корпусе с повышенной механической прочностью.

 Технические характеристики



Режимы измерений

·                           импульсный (TDR);

·                           импульсно-дуговой (ARM);

·                           волны тока(ICE);

·                           волны напряжения (Decay).

Дисплей

цветной TFT 5,7” (640х480 пикселей)

Диапазон измерения расстояния
(временной задержки)

от  0  до  128000 м  (от 0 до 1280 мкс)

Поддиапазоны измерений

0 – 62,5 м (0 – 0,625 мкс),
0 – 125 м (0 – 1,25 мкс);
0 — 250 м (0 – 2,5 мкс);
0 — 500 м (0 -5 мкс);
0 — 1000 м (0 — 10 мкс);
0 — 2000 м (0 — 20 мкс);

0 — 4000 м (0 — 40 мкс);
0 — 8000 м (0 — 80 мкс);
0 — 16000 м (0 — 160 мкс);
0 — 32000 м (0 — 320 мкс);
0 — 64000 м (0 — 640 мкс);
0 — 128000 м (0 — 1280 мкс)

Погрешность измерения расстояния

от 0.01% до 0.2%  от поддиапазона
от 12,5 см до 8 м  при КУ=1.500

Эффективная частота дискретизации

800 МГц

Диапазон согласованных сопротивлений

от 25 Ом до 600 Ом

Длительность зондирующего импульса

от 10 нс до 100 мкс

Амплитуда зондирующего импульса
(на согласованную нагрузку)

·                           U1 — не менее 10 В;

·                           U2 — не менее 45 В;

Чувствительность приёмного тракта

не хуже 1 мВ

Диапазон перекрываемого затухания

не менее 80 дБ

Диапазон установки коэффициента укорочения

от 1.000 до 3.000, с шагом 0.001

Диапазон регулировки временной задержки
(импульсно-дуговой метод)

от 0 до 50 мс, с шагом 0,2 мс

Синхронизация
(импульсно-дуговой метод)

·                           измерительный вход

·                           вход TRIG

Синхронизация по амплитуде
(волновой метод)

от -60 до +60 В, с шагом 2 В

Объем энергонезависимой памяти для рефлектограмм

не менее 300 рефлектограмм

Интерфейс с ПК

через внешний накопитель USB-Flash

Время непрерывной работы от аккумуляторной батареи

не менее 6 часов

Время непрерывной работы через зарядное устройство

не ограничено

Габаритные размеры

70х246х124 мм

Диапазон рабочих температур

от -20 °С до +40 °С

Масса прибора с аккумуляторной батареей

не более 2,5 кг



Комплект поставки



Рефлектометр импульсный TDR-109

1 шт.

Зарядное устройство

1 шт.

Кабель соединительный 1.0 м, 75 Ом, BNC.M-крокодилы

1 шт.

Кабель соединительный 0.5м, 75 Ом, BNC.M-BNC.M

5 шт.

Руководство по эксплуатации TDR-109

1 шт.

Компакт-диск с программным обеспечением

1 шт.

Сумка для аксессуаров

1 шт.



Дополнительная комплектация

Генератор дуговых разрядов ADG-200 (10 кВ, 200 Дж, 26 кг)

Устройство переходное УП-1 для работы на кабелях под напряжением до 380 В;

Кабель-удлинитель  5 м, 75 Ом, BNC.M-BNC.F

Кабель соединительный 1,5 м, 75 Ом, BNC.M-крокодилы 25.4 мм

Кабель соединительный  0,1 м, 75 Ом,  BNC.M-крокодилы

Переходник BNC.M – клеммы



Сертификат

Прибор сертифицирован Госстандартом России и занесен в Госреестр под № 49090-12. Свидетельство об утверждении типа средств измерений RU.C.27.004.A №45536

Документация и ПО

·                                 Руководство по эксплуатации TDR-109



Методические и справочные материалы

·                                 Таблица коэффициентов укорочения

·                                 Основы рефлектометрии



срок обработки заказа 3-6 р. дней

К этому товару нет комментариев.

Комментарии могут добавлять только зарегистрированные пользователи. Войти.


Производители
Yokogawa (Япония)
Testo
Metrel
Радио-Сервис
FLEXIM
Sonel
ЭРСТЕД СПб
Flir
LeCroy
RIGOL
SEW - Standard Electric Works Co., Ltd
WIKA Mera
Tokyo Keiki
APPA
АКИП
Fluke
ЭМИС
Fluke Networks
Kimo
Proceq
Kilovolt Prueftechnik
Hygiena
b2 High Voltage
CASELLA
Janitza
MSA Safety
Orbit Merret
RGK
RION (Япония)
Энергопром
Leica
MICRONICS, GB
NIHON KOSO
Nivelco
РЗА НПФ
Seek Thermal
Ижевский завод измерительной техники
CEM Instruments China
Eaton Electric (MTI Intr.)
Guide-Infrared
АКТАКОМ

Новые товары
Измеритель сопротивления петли "фаза-нуль", "фаза-фаза" ИФН-300/1
Измеритель сопротивления петли "фаза-нуль", "фаза-фаза" ИФН-300/1
Цена: 18 600.00 руб
Комплект штырей заземления винтовых из нерж. стали (4шт. по 1 м) с сумкой
Комплект штырей заземления винтовых из нерж. стали (4шт. по 1 м) с сумкой
Цена: 13 080.00 руб
Дальномер RGK D1500
Дальномер RGK D1500
Цена: 29 990.00 руб
Дальномер RGK D1000
Дальномер RGK D1000
Цена: 15 500.00 руб
Оптический дальномер RGK D600
Оптический дальномер RGK D600
Цена: 11 990.00 руб
BURNMAKER-2 установка для поиска проблем греющего кабеля
BURNMAKER-2 установка для поиска проблем греющего кабеля
цена определяется после выбора конфигурации
ADG-200-2 «СКАТ-М» генератор дуговых разрядов
ADG-200-2 «СКАТ-М» генератор дуговых разрядов
Цена: 276 000.00 руб
РИ-307USBм «СТРИЖ» рефлектометр
РИ-307USBм «СТРИЖ» рефлектометр
Цена: 46 740.00 руб



Страница сделана ООО ПО Интерфейс 1998-2013 ©   Скрипт интернет-магазина ArwShop
