Раздел: Главная / Рефлектометры / Рефлектометры для металлических кабельных линий / Рефлектометры для силовых линий

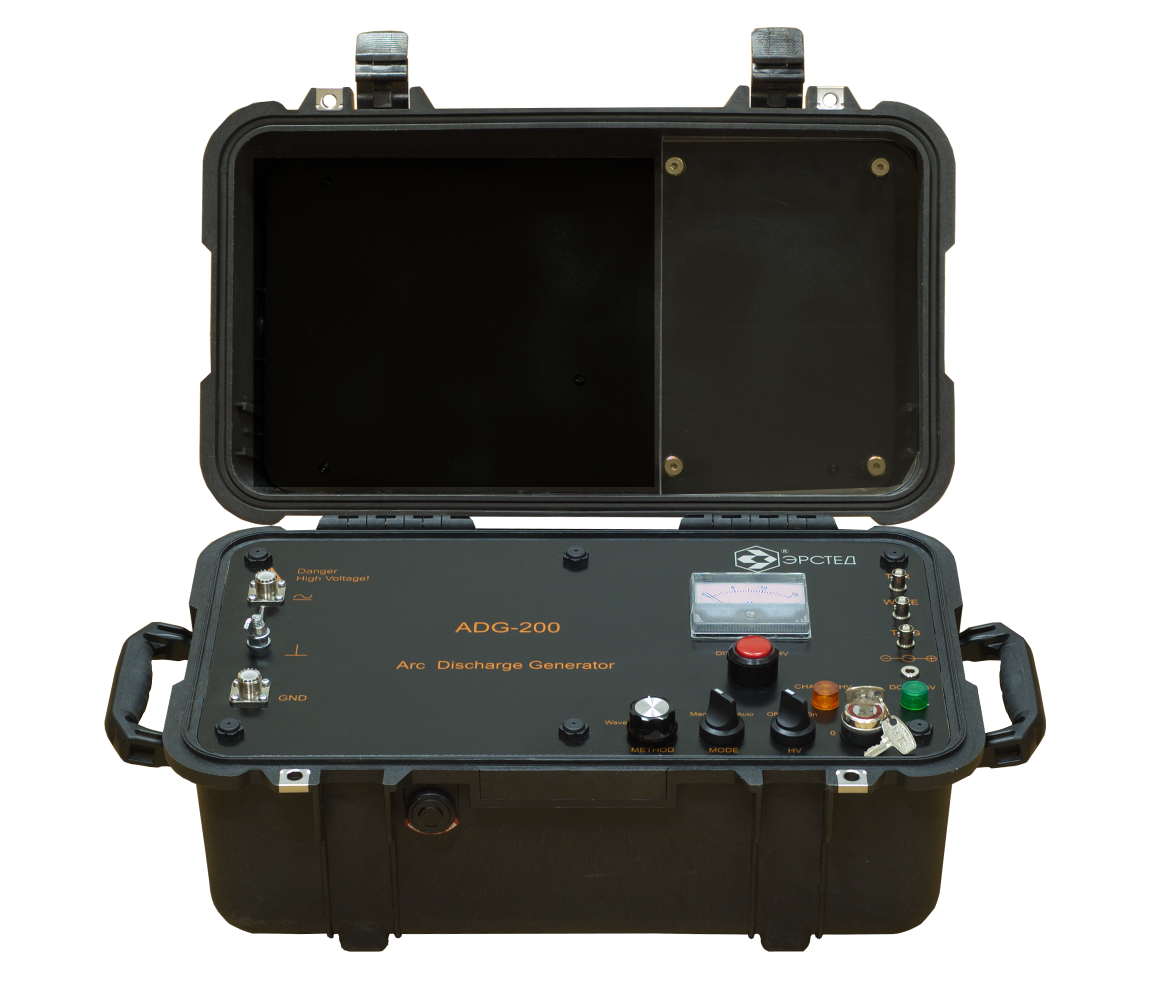

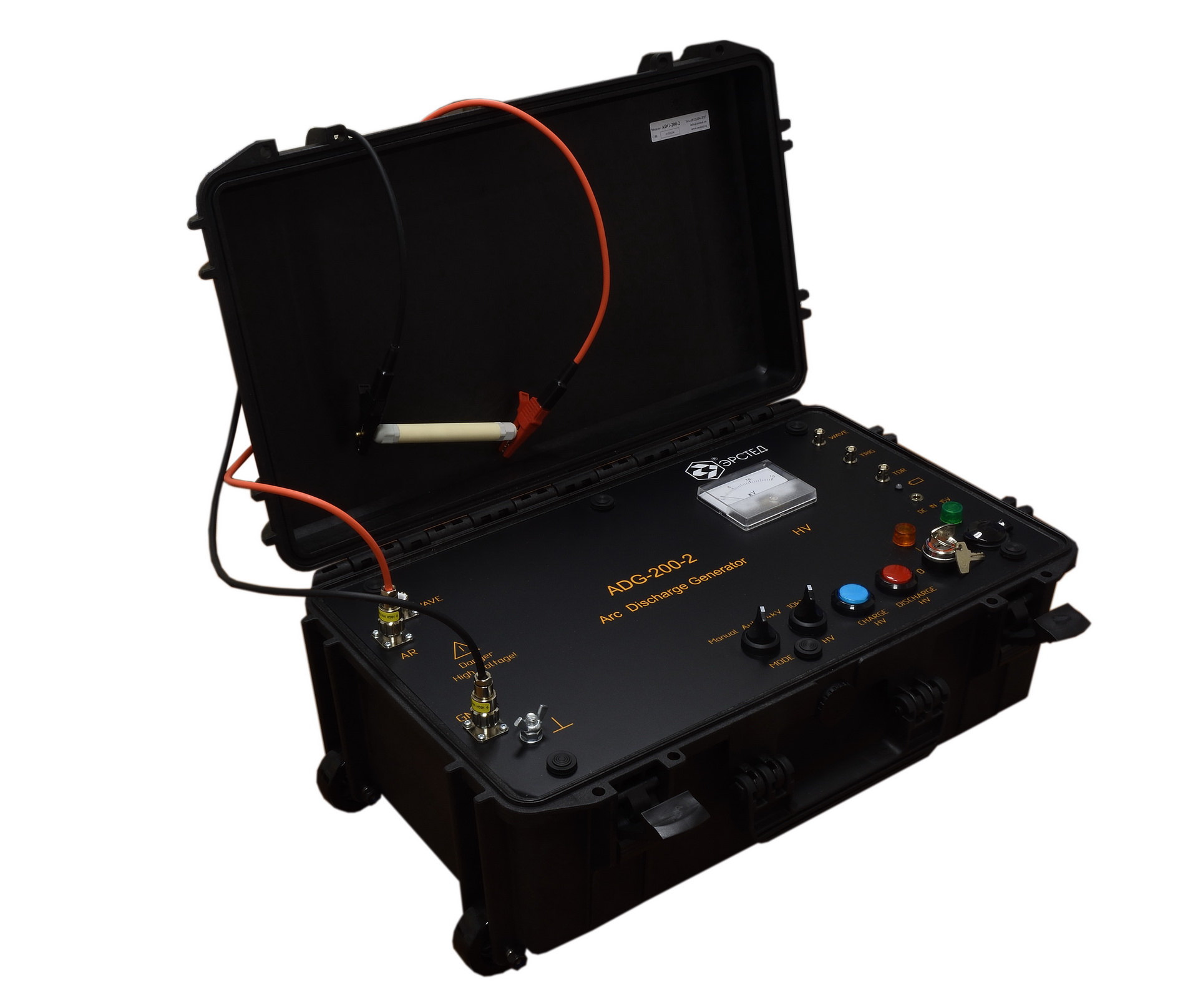

ADG-200-2 «СКАТ-М» генератор дуговых разрядов

Артикул: ADG-200-2 СКАТ-М

Производитель: ЭРСТЕД СПб

Цена: 276 000.00 руб

ADG-200-2 «СКАТ-М» генератор дуговых разрядов

Генератор дуговых разрядов ADG-200-2 предназначен для проведения работ по поиску повреждений в комплексе с рефлектометром РИ-407 / TDR-107 / TDR-109 и с рефлектометрами других производителей (поддерживающими импульсно-дуговой и волновой методы измерений), существенным образом расширяет их возможности по определению мест высокоомных дефектов, не поддающихся локализации низковольтным импульсным методом.

Обеспечивает необходимые условия для применения следующих современных неразрушающих (без прожига изоляции) методов поиска высокоомных повреждений на силовых кабелях до 10 кВ:
   • Импульсно-дуговой метод - ИДМ (ARM, метод кратковременной дуги)
   • Метод колебательного разряда по току — МКР (ICE, метод волны тока )

Особенности прибора

  • Полностью автономное питание

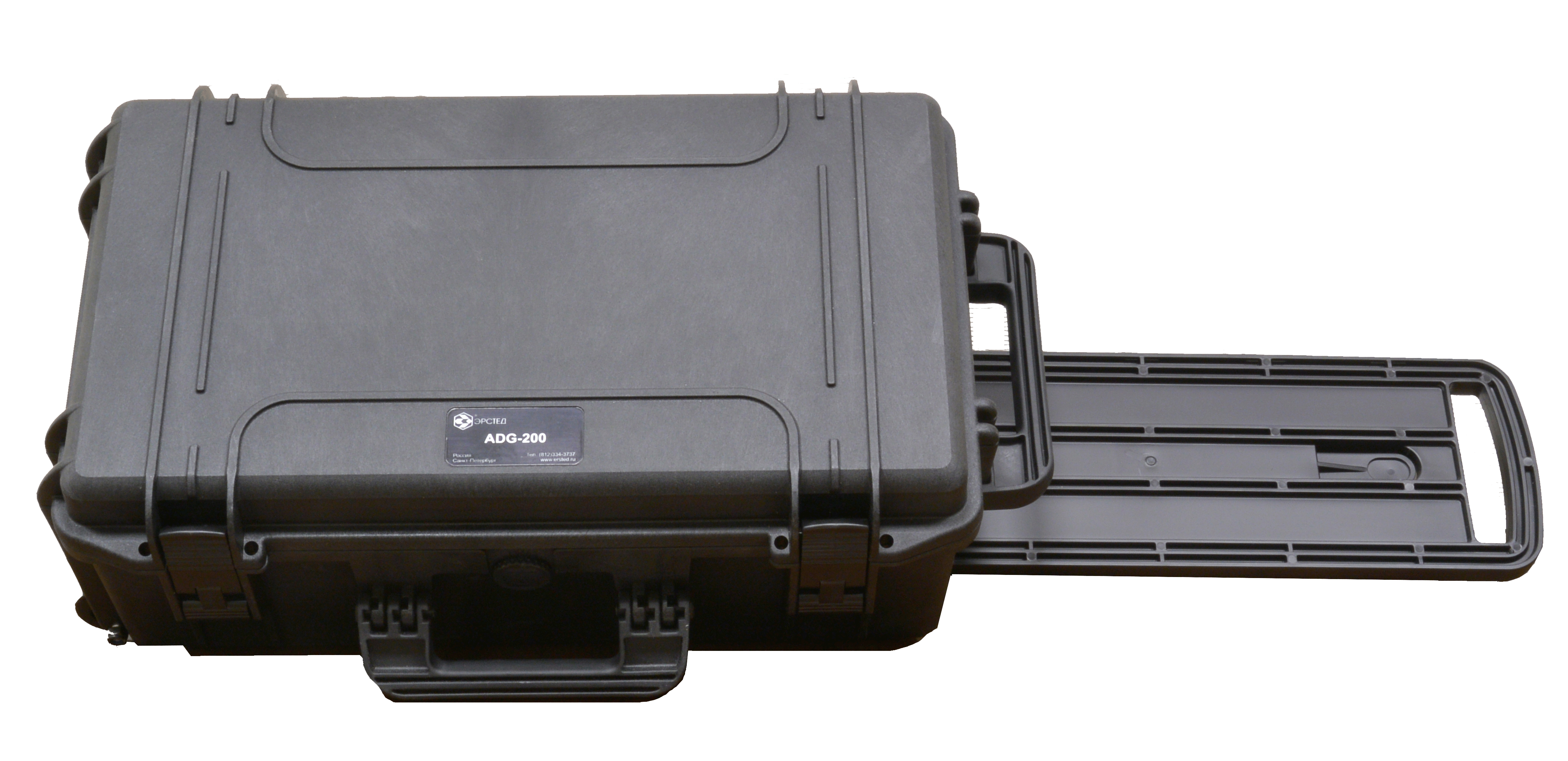

  • Малые габариты – комплекс свободно умещается в багажник легкового автомобиля
  • Небольшой вес

Технические характеристики



Диапазон выходного напряжения

от 0 до 10 кВ

Ступени выходного напряжения

4 кВ, 10 кВ

Режимы заряда

Прямой заряд кабеля до пробоя (AUTO),
Заряд встроенного конденсатора (MANUAL)

Максимально запасенная энергия

200 Дж

Время затягивания дуги

от 1 до 10 мс (зависит от внешних условий)

Минимальный интервал времени между последовательными разрядами

определяется оператором, но не менее 20 с

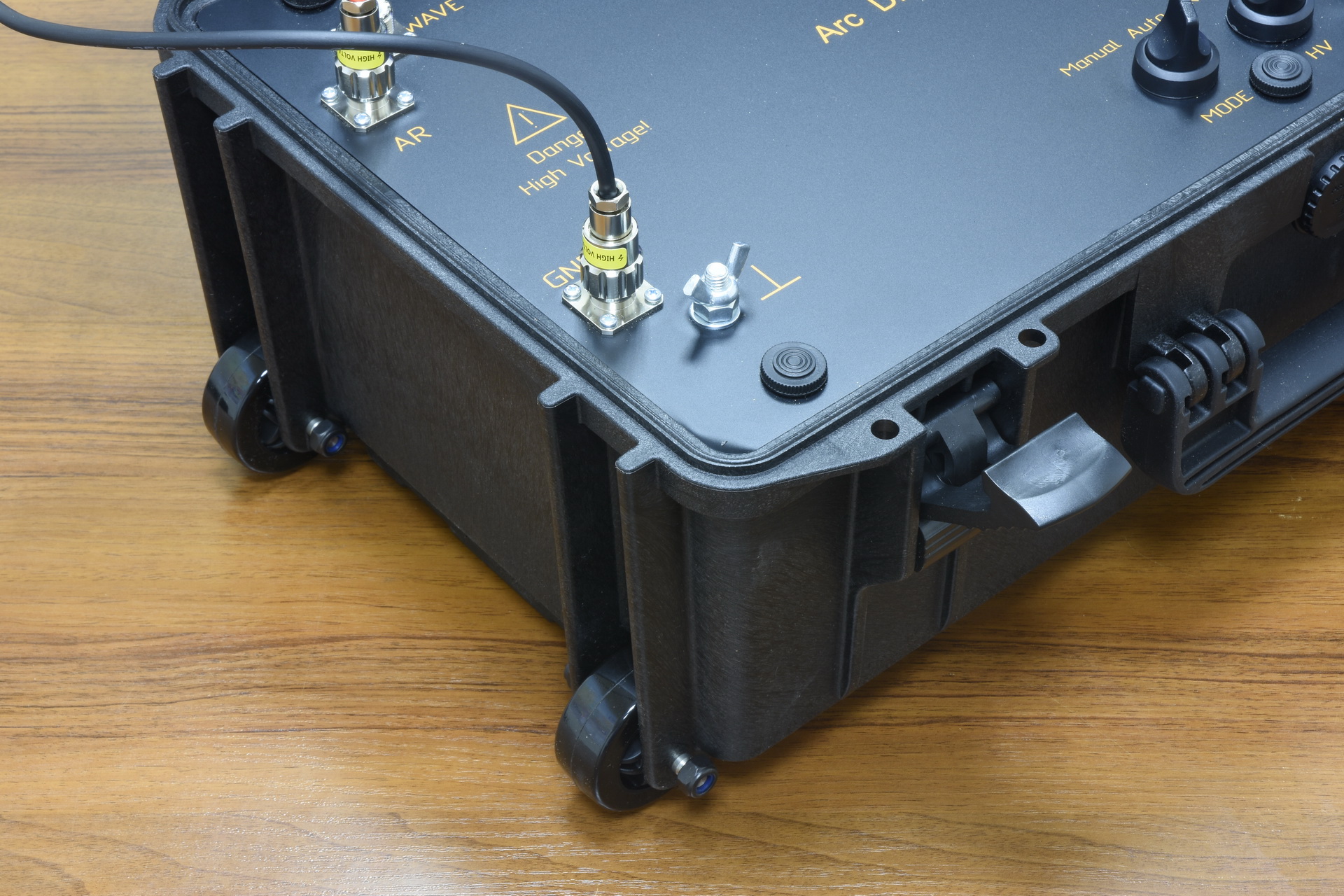

Максимально допустимые импульсные напряжения на всех низковольтных разъемах, предназначенных для подключения к рефлектометру, не превышают

на разъеме TDR — 60 В;
на разъеме WAVE – 120 В;
на разъеме TRIG – 20 В

Питание

Автономное – внутренний аккумулятор 12 В , 12 A·ч

Диапазон рабочих температур

от -20 °С до +40 °С

Габаритные размеры

570х350х200 мм

Масса

не более 30 кг



Комплект поставки



Генератор дуговых разрядов ADG-200-2 (10 кВ, 200 Дж, 26 кг)

1 шт.

Зарядное устройство

1 шт.

Комплект высоковольтных  проводов (2 шт.) с зажимами «Крокодил» для подключения к кабелю

1 шт.

Ключ замка блокировки

2 шт.

Руководство по эксплуатации ADG-200

1 шт.

Разрядник ~3.5 кВ для проверки генератора

1 шт.



Дополнительная комплектация

Рефлектометр импульсный РИ-407 или TDR-107

Запасной комплект высоковольтных  проводов (2 шт.) с зажимами «Крокодил» для подключения к кабелю



Документация

·                                 Руководство по эксплуатации ADG-200

·                                 Руководство по эксплуатации ADG-200-2

·                                 Руководство по эксплуатации ADG-200-1

·                                 Малогабаритный автономный комплекс для ОМП в силовых кабелях до 10 кВ

·                                 Особенности комплекса РИ-407+ADG-200 для предварительного ОМП в силовых КЛ

·                                 Таблица коэффициентов укорочения

·                                 Основы рефлектометрии





срок обработки заказа 10-15 р. дней
