Ультразвуковой расходомер Fluxus F601

Артикул: Fluxus F601

Производитель: FLEXIM

Включён в Реестр СИ РФ

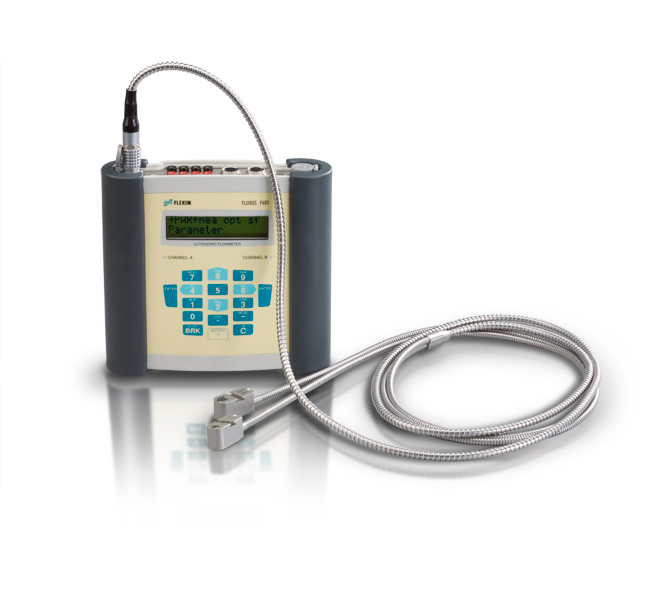

Переносной двухканальный расходомер FLUXUS® ADM F601 от лидера по производству ультразвуковых расходомеров с накладными датчиками немецкой компании Flexim GmbH с мощными возможностями, позволяющими измерять расход в тех точках и на том процессе , где иными средствами достоверные измерения произвести невозможно либо затруднительно.

FLUXUS® F601 измеряет расход жидкости, используя патентованную время-импульсную корреляционную технологию от Flexim GmbH. Накладные датчики просто устанавливаются на внешней поверхности трубы, не вступая в прямой контакт со средой. Для установки не требуется ни врезка в трубу, ни остановка процесса. Отсутствие движущихся частей и прямого контакта со средой значительно увеличивают надежность и срок службы прибора.

Отличительной особенностью прибора является наличие двух методов измерения расхода – классического время-импульсного метода и зондирующего (доплеровского) метода. Данное сочетание позволяет измерять расход не только чистых жидкостей, ни и жидкостей, содержащих до 10% от объема газовых, либо твердых включений, а также смесей, суспензий и т.д.

 FLUXUS® ADM F601 единственный в мире расходомер с функцией HybridTrek®, позволяющей автоматически переключаться между методами измерений при ухудшении/улучшении условий измерений без потерь расхода.
Уникальная система формирования и статистической обработки сигналов от датчиков с двумя микропроцессорами и частотой опроса 1000 сигналов/секунду, а также сокращение аналогового тракта и цифровая  обработка сигнала позволяет добиться высокой помехоустойчивости и распознавания полезного сигнала в самых сложных условиях.
Точность измерений FLUXUS® ADM F601 составляет 0,5% измеряемой величины.

Основные области применения:

 Поиск и локализация утечек
 Замена неисправных приборов
 Монтаж и аудит стационарных приборов
 Расчет и проверка производительности насосных агрегатов
 Проверка работы регулирующей и запорной арматуры
 Оптимизация CIP и SIP
 Повышение эффективности использования теплосистем, систем кондиционирования и охлаждения

Наличие широкой номенклатуры накладных датчиков позволяет производить измерения на трубах от 6 мм до 6500 мм, при температурах от -40 0С до 400 0С, даже во взрывоопасных зонах.

Исполнение: Переносное с дополнительным креплением QuickFix

Измеряемые величины:

• Объемный расход,
• массовый расход,
• скорость потока,
• тепловой расход (при установленных температурных выходах),
• скорость звука в среде

Рабочие среды: Все звукопроводящие жидкости: вода, нефть, бензин, гидравлическое масло, конденсат, суспензии, кислоты, продукты нефтехимического производства  с содержанием газообразных и твердых включений до 10% от объема

Материалы труб:  Все звукопроводящие материалы: стали, пластик, стекло и др.

Вес прибора: 1,9 кг (без кейса)
Время работы от аккумулятора: >14 ч, опционально от автомобильной розетки
Рабочая температура: -100С…+600С
Измерительные каналы: 2
Степень защиты: IP 65 согл. EN60529
Скорость потока: 0.01 … 25 м/с
Воспроизводимость: 0.15% от измеряемой величины ±0.01 м/с

Точность:
- с калибровкой по 7 точкам ± 1,2% измеряемой величины ±0.01 м/с  при скорости потока >0,15 м/с;
- с калибровкой по месту измерения ± 0.5% измеряемой величины ±0.01 м/с при скорости потока >0,15м/с

Варианты комплектации и наличие аналоговых входов и выходов:

Standart:  Выходы: 2× токовых, 2×оптическое реле
Energy:    Входы: 2×Pt100 / Pt1000; Выходы: 2× токовых, 2×оптическое реле
Multifuctional:  Входы: 2×Pt100 / Pt1000, 2× токовых; Выходы: 4× токовых, 2×оптическое реле

Подключение толщиномера DA301, диапазон измерений 1…200 мм, точность 0,01 мм
Сертификат об утверждении типа СИ №38761-08, межповерочный интервал 2 года
Бесконтактное измерение расхода с использованием ультразвука обеспечивает гибкость его использования.

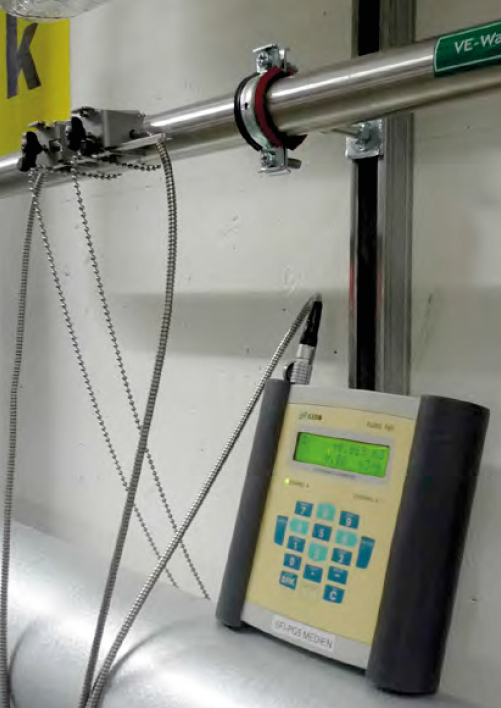

Датчики с хомутовым креплением быстро устанавливаются на трубе без прерывания технологического процесса во время ввода в эксплуатацию. Только две пары датчиков охватывают основной диапазон диаметра труб для использования в промышленных областях применения (от DN10 до DN2500). Возможно дополнительная комплектация датчиками, охватывающими диапазон от DN6 до DN6500.

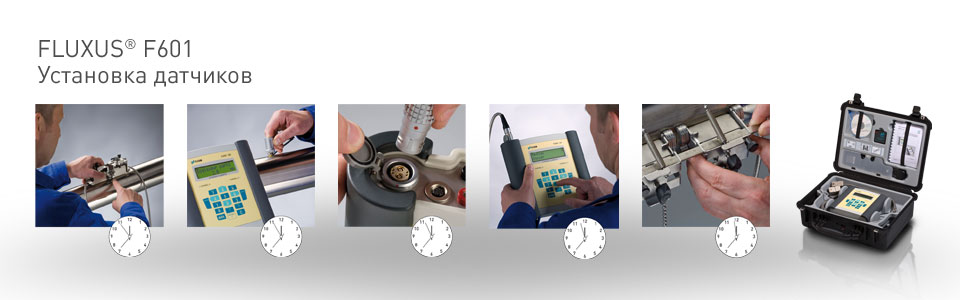

С помощью нового F601 надежное измерение расхода происходит теперь в считанные минуты. Установка на ноль не требуется, поскольку данные по калибровке и параметры датчика хранятся во внутренней памяти датчика и автоматически передаются на электронный модуль при его подключении. По истечении менее 5 минут достоверные показания отображаются на дисплее.

Благодаря усовершенствованной аккумуляторной батарее управления F601 представляет собой еще более гибкое устройство. Новый литиево-ионный аккумулятор позволяет проводить измерения с питанием от батареи в течение более 14 часов. Оставшаяся емкость аккумулятора выводится на дисплей, что помогает точно планировать измерения.

Многие характеристики позволяют производить измерения в сложных условиях: инновационный режим измерения HybridTrek для, например, обеспечения высокой безопасности работы с жидкостями с высоким содержанием газов или твердых частиц; или усовершенствованных алгоритмов коррекции отраженных от стенки трубы сигналов и позиционирования датчика, что повышает точность измерений в сложных условиях.

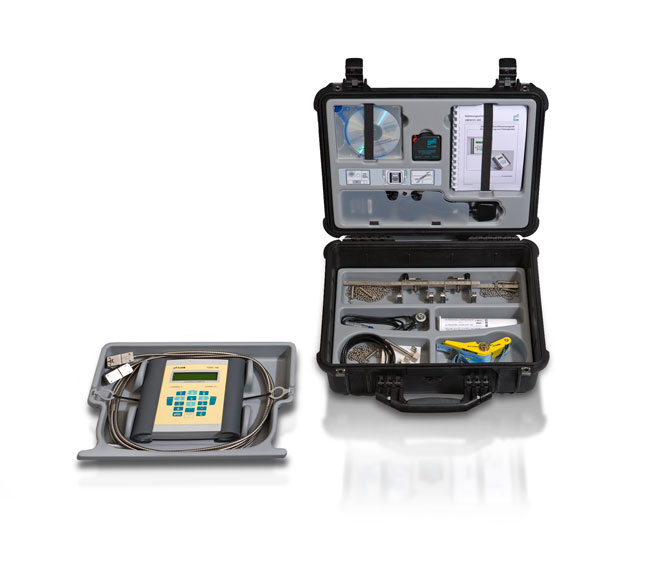

Кроме стандартного исполнения, F601 может также поставляться с более широким диапазоном сигнальных входов и выходов (универсальное исполнение), а также в исполнении для измерения энергии с датчиками температуры, калиброванными в заводских условиях попарно, что делает измерения энергии более достоверными, чем когда-либо. F601 и его многочисленные принадлежности поставляются в прочном водонепроницаемом футляре для транспортировки, чьи размеры соответствуют требованиям авиакомпаний по транспортировке в ручном багаже.

Указана стоимость на стандартное исполнение с комплектом накладных датчиков для Ду 400мм и толщиномером на дату редактирования.  Стоимость всегда уточняется по опросному листу
