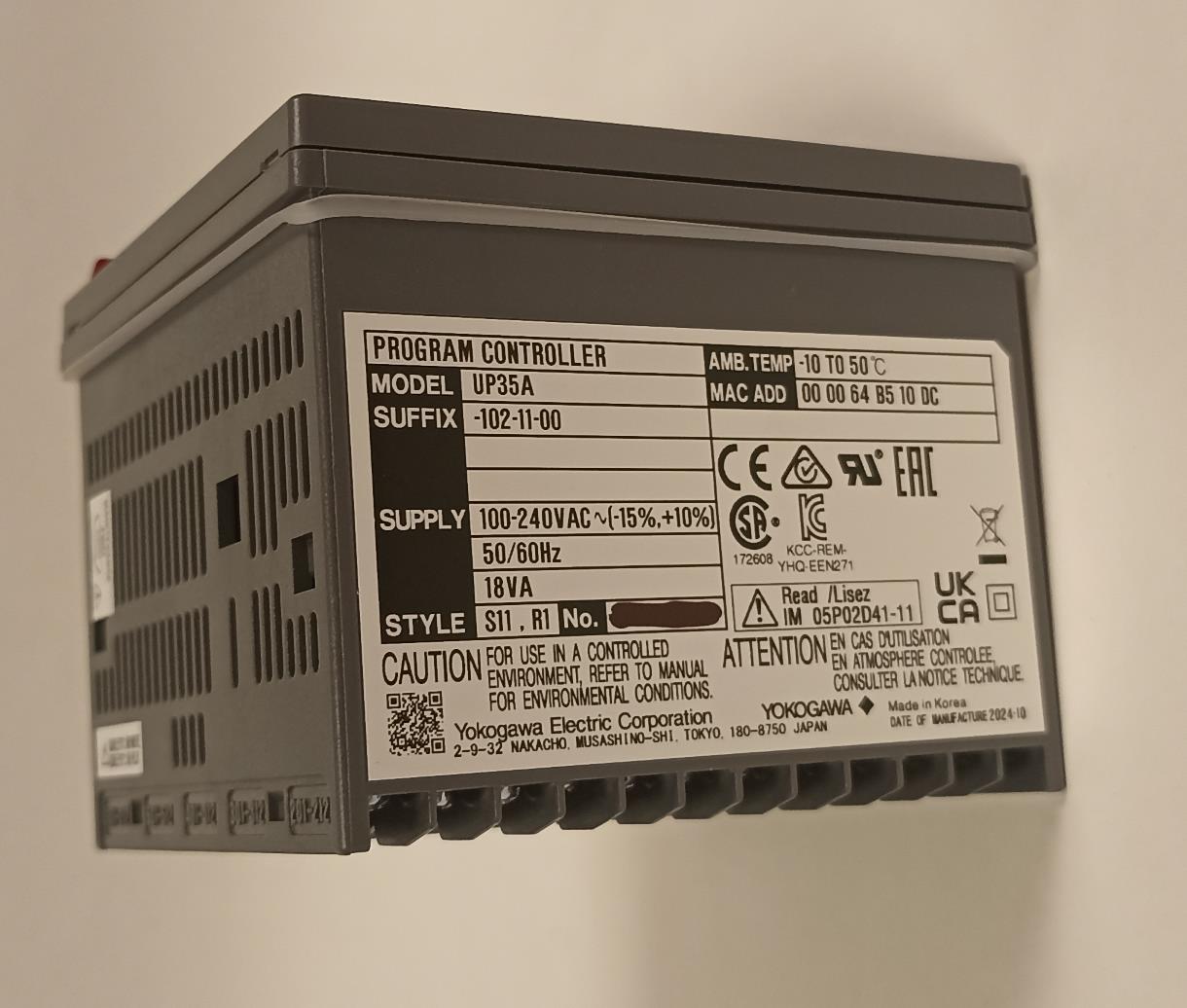

Программные контроллеры UP55A и UP35A серии UTAdvanced имеют возможность задания управляющей последовательности для реализации сложных температурных режимов, а также способны решать локальные задачи управления и регулирования.
Особенности программных контроллеров UP55A и UP35A серии UTAdvanced
- Возможность создания программных шаблонов — временной зависимости уставки в виде температурного профиля.

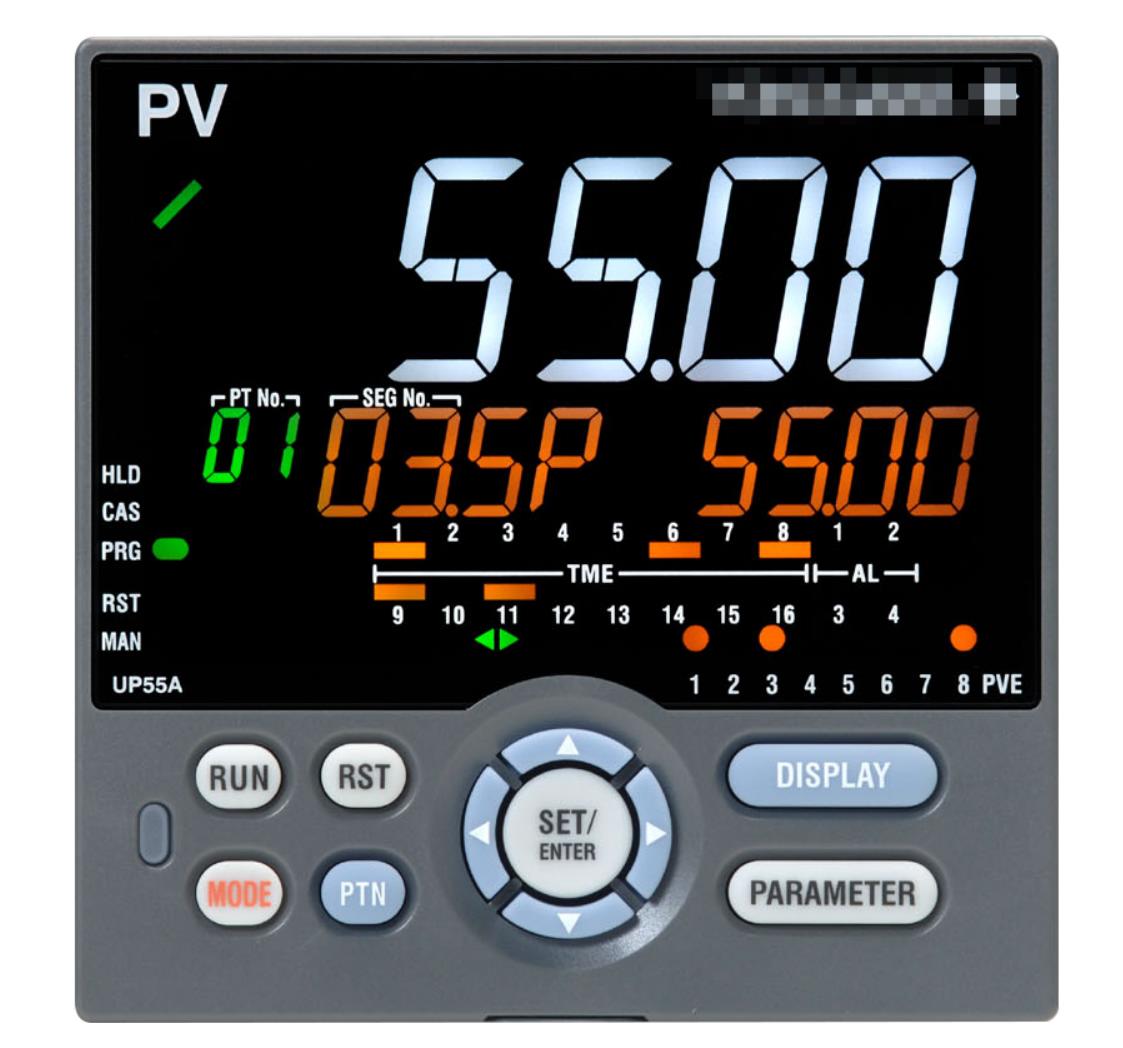

- Большой цветной ЖК-дисплей с возможностью прокрутки текста.
- Различные режимы управления (одноконтурный, каскадный, управление с переключением PV, с удержанием PV, автоселектор и др.).
- Встроенные алгоритмы управления (ПИД-регулирование, двухпозиционное регулирование, нагрев/охлаждение, выборочное ПИ-регулирование, упреждающее регулирование и др.).
- Программирование с помощью релейно-контактной логики (Ladder Diagram), синхронизация с ПИД, и свободно программируемые дискретные входы/выходы (до 8 DI и 18 DO).
- Использование нечеткой логики для улучшения качества регулирования (подавление перерегулирования и рысканья).
- Универсальные входные и выходные сигналы.
- Настройка и конфигурирование устройства могут осуществляться без подачи питания на прибор с помощью ПО LL50A.
- Компактные размеры.

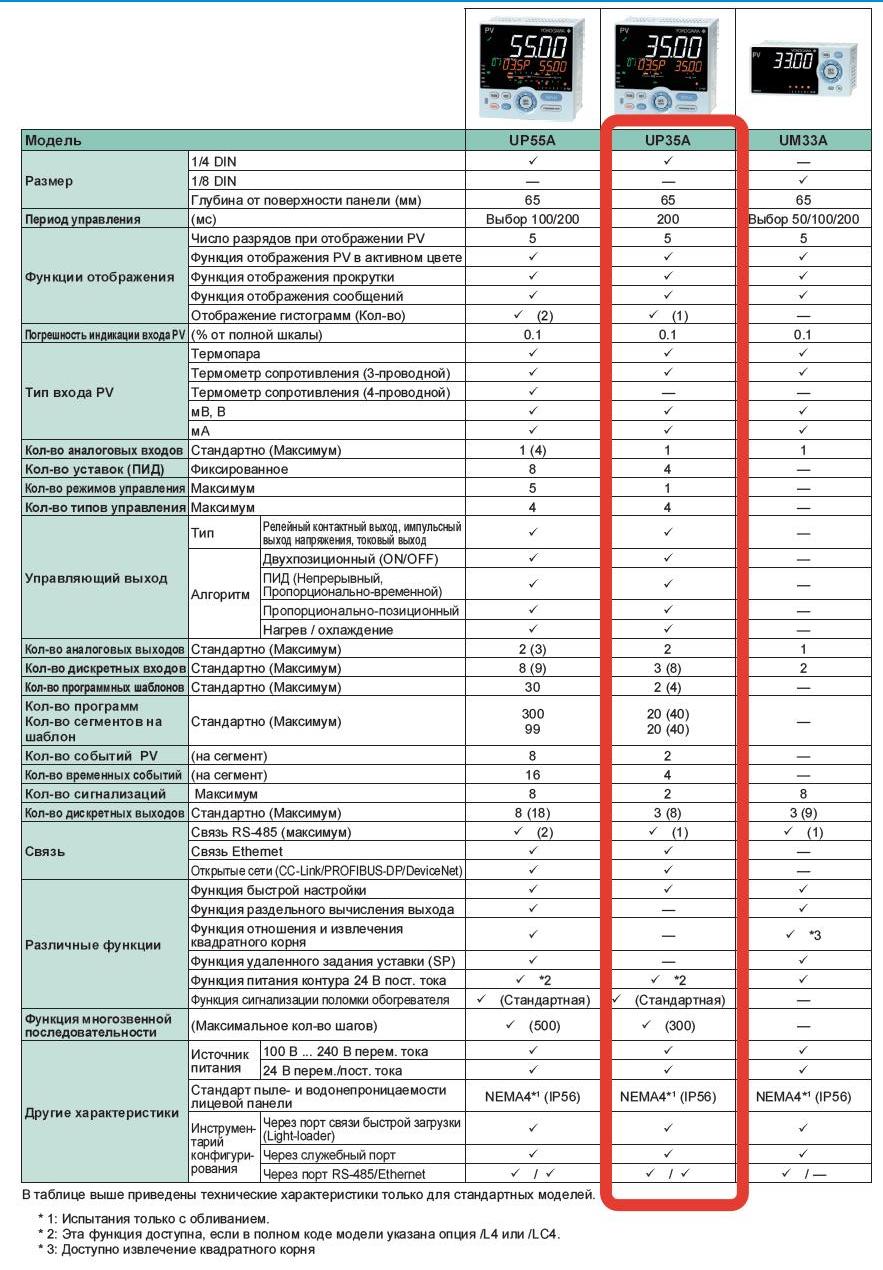

Характеристика
|
UP 55A
|
UP35A
|
Вход переменной процесса (PV)
|
Тип входа
|
Универсальный вход ( TC , RTD , DCA , DCV )
для UP35A c опцией /S041 с градуировками по ГОСТ (см. под этой табл.)
|
Погрешность
|
±0,1 % от диапазона
|
Период управления
|
|
100, 200 мс
|
200 мс
|
Отображение PV и уставки (SV)
|
|
Численное значение (5 разрядов), гистограмма
|
Управляющий выход (MV)
|
Тип
|
Релейный, импульс напряжения, ток
|
Алгоритм
|
Двухпозиционный (ПУСК / СТОП), ПИД (непрерывный, пропорционально-временной ), нагрев / охлаждение, пропорционально-позиционный
|
Дискретные входы
|
Количество
|
8 (стд.) 9 (макс.)
|
3 (стд.) 8 (макс.)
|
Дискретные выходы
|
Количество
|
8 (стд.) 18 (макс.)
|
3 (стд.) 8 (макс.)
|
Дополнительные аналоговые входы
|
Количество
|
3 (макс.)
|
1 (макс.)
|
Ретрансляционный выход
|
Количество
|
1
|
Программные шаблоны
|
Количество
|
30
|
2 (стд.) 4 (макс.)
|
Максимальное количество сегментов программ
|
На программу
|
99
|
20
|
Всего
|
300
|
20 (стд.) 40 (макс.)
|
Релейно-контактные схемы (Ladder Diagram)
|
Количество шагов
|
500 (макс.)
|
300 (макс.)
|
Команды
|
13 базовых, 73 дополнительных
|
Питание внешнего контура
|
1 точка — 15 В пост. тока (вместо ретранс. выхода)
1 точка — 21,6 ~28,0 В пост. тока (опция)
|
Связь (опция)
|
Количество портов
|
1 или 2
|
1
|
Тип
|
RS -485, Ethernet, открытые сети (CC-Link, DeviceNet, PROFIBUS-DP)
|
Прочие характеристики
|
Напряжение питания
|
100–240 В перем. тока (+10 %,–15 %) или 24 В пост. тока / перем. тока (+10 %, –15 %) (опция)
|
Потребляемая мощность
|
Макс. 18 ВА (7 Вт)
|
Макс. 18 ВА (7 Вт)
|
Передняя панель
|
Пыле- и влагозащищенная ( IP56)
|
Масса
|
Макс. 0,5 кг
|
Габариты
|
1/4 DIN
|
1/4 DIN
|
Для контроллеров UP35A доступна специальная опция, которая обозначается как /S041, позволяющую использовать эти контроллеры совместно с датчиками температуры с градуировками по ГОСТ. Опция доступна для моделей: UM33A, UP32A, UP35A, UT75A, UT55A, UT52A, UT35A и UT32A
Контроллеры с опцией /S041 имеют возможность работы со следующими датчиками:
- Термопары (TC): Тип - K, J, T, B, S, R, N, E, L, U и XK ГОСТ
- Терморезисторы (RTD): Pt100(DIN), 100П(ГОСТ), 50М(ГОСТ) и 100М(ГОСТ)
Другие типы датчиков (термпопары и терморезисторы) с этой опцией не применимы.
Возможности входа по току и напряжению сохранятся так же, как и для контроллеров без опции. Подробно о поддерживаемых сенсорах для исполнения с опцией /S041 – см. Спецификация опции "входы с градуировками по ГОСТ" (pdf)
базовый срок обработки заказа 8 недель
|
