Температурный контроллер TC10

Артикул: Yokogawa TC10

Производитель: Yokogawa (Япония)

В Реестре СИ РФ

Цена привязана к USD и подлежит уточнению по текущему курсу и выбранной конфигурации

Рекомендуется там, где надёжность на первом месте.

Контроллер Yokogawa TC10 - компактный одноконтурный контроллер. Может быть применён в цепях регулирования проводимости, рН, вентиляции, освещения, температуры и т.д. Отлично зарекомендовал как надёжное средство управления в пищевом производстве. производстве пива и вина в период сбраживания сусла. Дисплей легко читается, 3 динамических цвета сообщают о процессе. Небольшая глубина контроллера помогает экономить пространство на приборной панели. Контроллер Yokogawa TC10 поддерживает простую конфигурацию с кодами для быстрого запуска.

Контроллер Yokogawa ТС10 - прямая рекомендованная производителем замена снятых с производства контроллеров UT150, контроллеров UT150, контроллеров UP150 и задатчиков UD310 YOKOGAWA. Для выбора конфигурации контроллера ТС10 и подбора замены снятых с производства контроллеров UT150, контроллеров UT150, контроллеров UP150 и задатчиков UD310 YOKOGAWA используйте, пожалуйста. документы по ссылкам внизу этого текста.

• Светодиодный дисплей, 3 динамических цвета

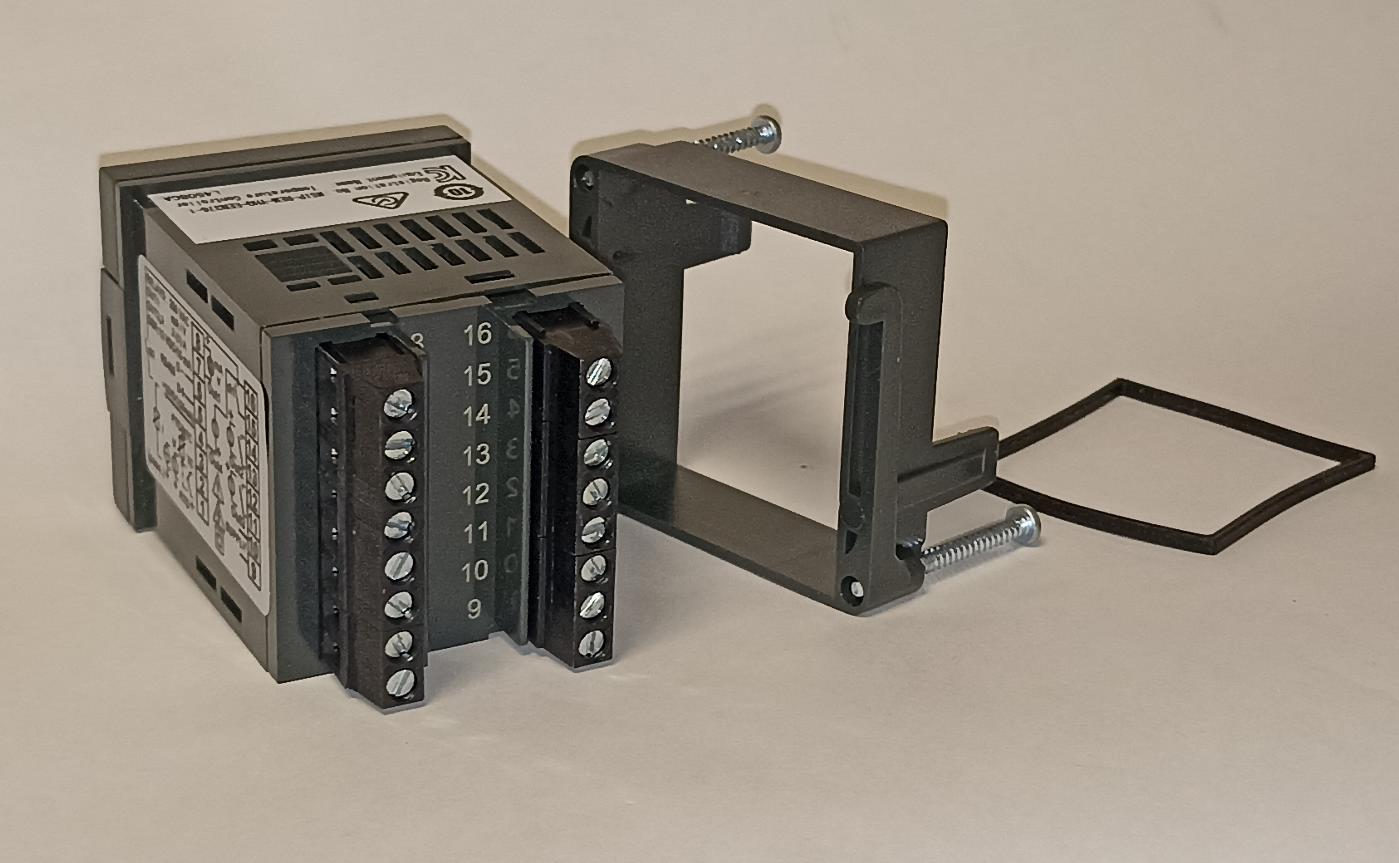

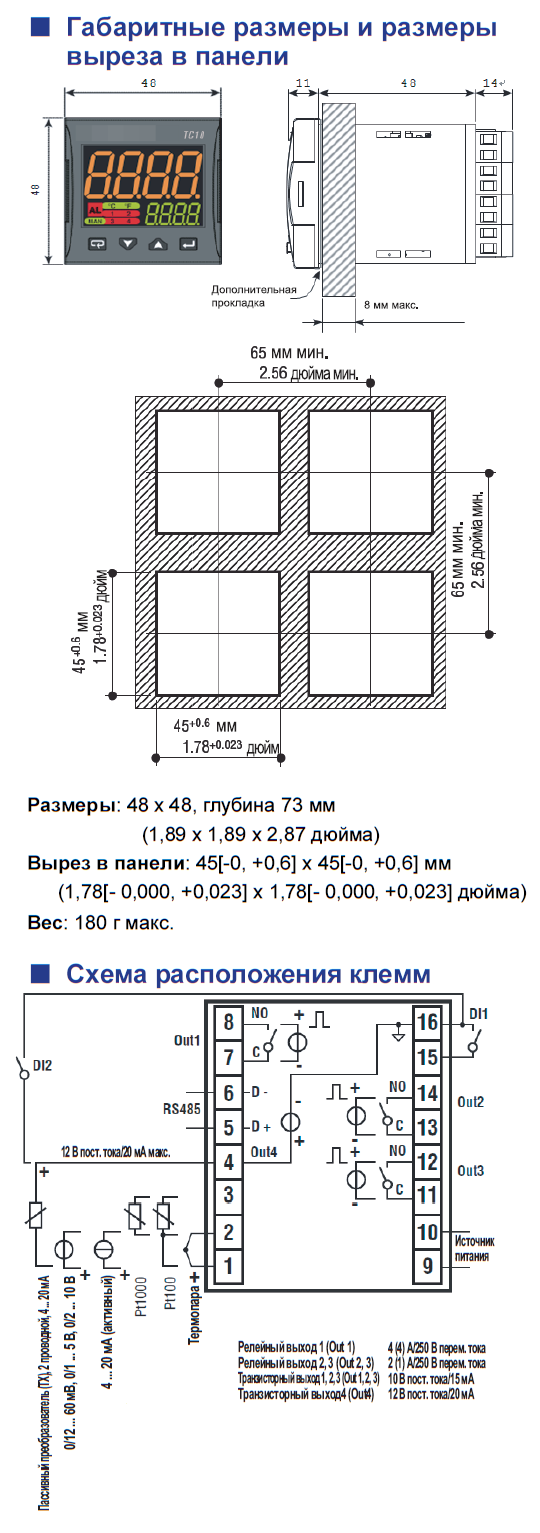

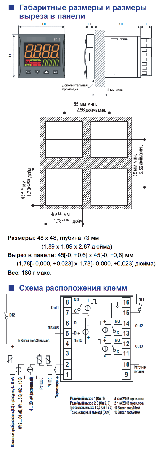

• Компактный размер: 48 x 48 мм (1/16 DIN), глубина 48 мм + 14 мм (клеммы)
• Универсальный вход: (термопарs, мВ, В, мА, Pt100-Pt1000)
• 3 конфигурируемые сигнализации - абсолютная, сигнализация отклонения и сигнализация зоны
• 4 выбираемые уставки
• Последовательная связь (опция): RS-485 Modbus
• ПИД-регулирование с одинарным или двойным действием с контролем перерегулирования, двухпозиционное регулирование, двухпозиционное регулирование с нейтральной зоной, автонастройка, самонастройка
• Режим ожидания дисплея (по выбору)
• Пользовательская калибровка для компенсации положения датчика

Характеристики выхода управления
Режим управления: ВКЛ/ВЫКЛ нагрева, ВКЛ/ВЫКЛ охлаждения, двухпозиционное с нейтральной зоной (нагрев/охлаждение), ПИД-регулирование нагрева, ПИД-регулирование охлаждения, ПИД-регулирование двойного действия (нагрев/охлаждение).
Алгоритмы автонастройки и самонастройки, управление перерегулированием

Функции сигнализации
Абсолютная по верхнему/нижнему пределу,
Абсолютная внутри/вне диапазона, Отказ датчика,
Верхний/нижний предел отклонения, Отклонение внутри/вне диапазона.
Они комбинируются с функциями Неактивно при включении питания, Фиксация, Квитирование и Неактивно при изменении уставки для сигнализации отклонения.

Функции дискретного входа
Сброс сигнализации, Квитирование сигнализации,
Удержание измеренного значения, Режим ожидания, Ручной режим, Нагрев с уставкой SP1 и Охлаждение с уставкой SP2, Последовательный выбор уставки, Выбор уставок SP1/SP2, Двоичный переключатель уставки, Параллельная работа с клавишами Вверх/Вниз.

Функция связи
Тип интерфейса: Изолированный (50 В) RS-485
Протокол: Modbus RTU
Скорость передачи: 1200, 2400, 9600, 19200, 38400 бит/с
Формат байта: 8 бит без контроля четности, один стоповый бит.
Адрес прибора: от 1 до 254

Характеристики универсального входа
Термопара J -50 ... +1000°C -58 ... +1832°F
Термопара K -50 ... +1370°C -58 ... +2498°F
Термопара S -50 ... +1760°C -58 ... +3200°F
Термопара R -50 ... +1760°C -58 ... +3200°F
Термопара T -70 ... +400°C -94 ... +752°F
Инфракрасный J -50 ... +785°C -58 ... +1445°F
Инфракрасный K -50 ... +785°C -58 ... +1445°F
Pt100 -200 ... +850°C -328 ... +1562°F
Pt1000 -200 ... +850°C -328 ... +1562°F
Линейный 0 ... 60 мВ
Линейный 12 ... 60 мВ
Линейный 0 ... 20 мА (при этом выборе Out 4 = TX)
Линейный 4 ... 20 мА (при этом выборе Out 4 = TX)
Линейный 0 ... 5 В
Линейный 1 ... 5 В
Линейный 0 ... 10 В
Линейный 2 ... 10 В

----------------------------------------------
Время выборки: 130 мс
Разрешение: 30000 отсчетов
Общая погрешность: ±0,5% максимальное значение шкалы ±1 разряд при температуре внутри помещения 25°C.

Характеристики выхода

ВЫХОД 1 (OUT 1): Релейный SPST - NO (однополюсный, нормально-разомкнутый, на одно направление) 4А/250 В перем. тока или транзисторный, макс. управляющее напряжение 13В при 1мА
Аналоговый выход: 0/4 ... 20 мА,гальванически изолированный, макс.сопротивление нагрузки RL 600 Ом ± 0,2%
П.Ш при температуре внутри помещения 25°C или 0/2 ... 10 В, гальванически изолированный, мин. сопротивление
нагрузки RL: 500 Ом ± 0,3% П.Ш при температуре внутри помещения 25 °C

ВЫХОД 2 (OUT 2): Релейный SPST - NO (однополюсный, нормально-разомкнутый, на одно направление) 2А/250 В перем. тока или транзисторный, макс. управляющее напряжение 13В при 1мА, мин. 11,5 В при 15мА ±10%

ВЫХОД 3 (OUT 3): Релейный SPST - NO (однополюсный, нормально-разомкнутый, на одно направление) 2А/250 В перем. тока или транзисторный, макс. управляющее напряжение 13В при 1мА, мин. 11,5 В при 15мА ±10%

ВЫХОД 4 (OUT 4): программируемый:
транзисторный, макс. выходное управляющее напряжение 13В при 1 мА, мин. 11,5 В при 15мА ± 10%, 12 В пост. тока (20 мА) источник питания преобразователя или 2-й дискретной вход

Для настройки контроллера ТС10 в качестве ручного задатчика используйте пожалуйста, документ Инструкция по использованию контроллера ТС10 для замены ручного задатчика UD310 Yokogawa (pdf, 05 Mb)

ДОКУМЕНТЫ ПО ЗАКАЗУ И ИСПОЛЬЗОВАНИЮ температурного контроллера ТС10 Yokogawa

• Инструкция по использованию контроллера ТС10 для замены ручного задатчика UD310 Yokogawa (pdf, 05 Mb)
• Применение Yokogawa TC 10 при автоматизации процесса сбраживания сусла при производстве вина и пива
• Инструкция по замене снятых с производства контроллеров Yokogawa UT150, контроллеров Yokogawa UT150, контроллеров Yokogawa UP150 (pdf, .0.45 Mb)
• Руководство пользователя Температурный контроллер ТС10 (TC10 Yokogawa) (pdf 1.2Mb)
• Полные технические характеристики контроллера ТС10 - выбор модели и формулировка для заказа (pdf, 0.75 Mb)
• Для оформления заказа заполните и вышлите нам ОПРОСНЫЙ ЛИСТ
