Номер в госреестре: 4143-09
Внесер в Реестр и поставляется с поверкой
Гарантия: 3 года
Назначение:
С помощью прибора MI 3122 SMARTEC Z Line-Loop / RCD можно проводить измерения полного сопротивления линии и контура, а также проверку параметров УЗО. Встроенная таблица предохранителей и параметров УЗО позволяет быстро проводить оценку полученных результатов. Прибор снабжен большим дисплеем с подсветкой, а также двумя светодиодными индикаторами, позволяющими издалека определять результат в виде «Соответствует / не соответствует». Корпус прибора отличается надежностью и эргономичностью. Прибор также снабжен магнитом, который позволяет прикреплять его к металлическим поверхностям, что значительно облегчает работу.
Функции:
- Измерение времени срабатывания УЗО;
- Измерение тока срабатывания УЗО;
- Измерение напряжения прикосновения;
- Измерение полного сопротивления контура без отключения УЗО;
- Измерение полного сопротивления контура и линии;
- Расчет предполагаемого тока КЗ;
- Проверка последовательности чередования фаз;
- Измерение напряжения и частоты.
Отличительные особенности:
- Оценка результатов в виде «соответствует» / «не соответствует» сопровождается соответствующим цветом светодиодного индикатора (зеленый / красный).
- Быстрая проверка стандартных и селективных УЗО типов А и АС с номинальным дифференциальным током 10, 30, 100, 300, 500, 1000 мА.
- Измерение времени срабатывания УЗО со множителями тока x0,5, x1, x5.
- Возможность выбора начальной фазы испытательного тока (0° или 180°) при проверке УЗО.
- Встроенная память позволяет сохранить до 1500 измерений.
- Измерение полного сопротивления контура при измерительном токе 6,5A.
- Опциональный трехфазный адаптер.
- Подключение к ПК посредством RS-232- или USB- интерфейосов.
- Опциональное ПО EuroLink PRO позволяет быстро генерировать отчеты измерений.
- Магнит для фиксации прибора рядом с испытываемым объектом.
- Размеры: 135 x 230 x 75 мм
- Масса (без батарей): 0,85 кг
Комплект поставки: MI 3122
- Прибор SMARTEC Z Line-Loop / RCD
- Мягкий ремень на руку
- Измерительный кабель с сетевой вилкой
- Универсальный измерительный кабель 3 x 1,5 м
- Измерительный наконечник, 3 шт. (синий, черный, зеленый)
- Зажим типа «крокодил», 3 шт. (синий, черный, зеленый)
- Адаптер питания + 6 батарей NiMH, AA
- Инструкция по эксплуатации на CD
- Краткая инструкция по эксплуатации
- Свидетельство о метрологической аттестации
- Книга “Measurements on electric installations” на CD

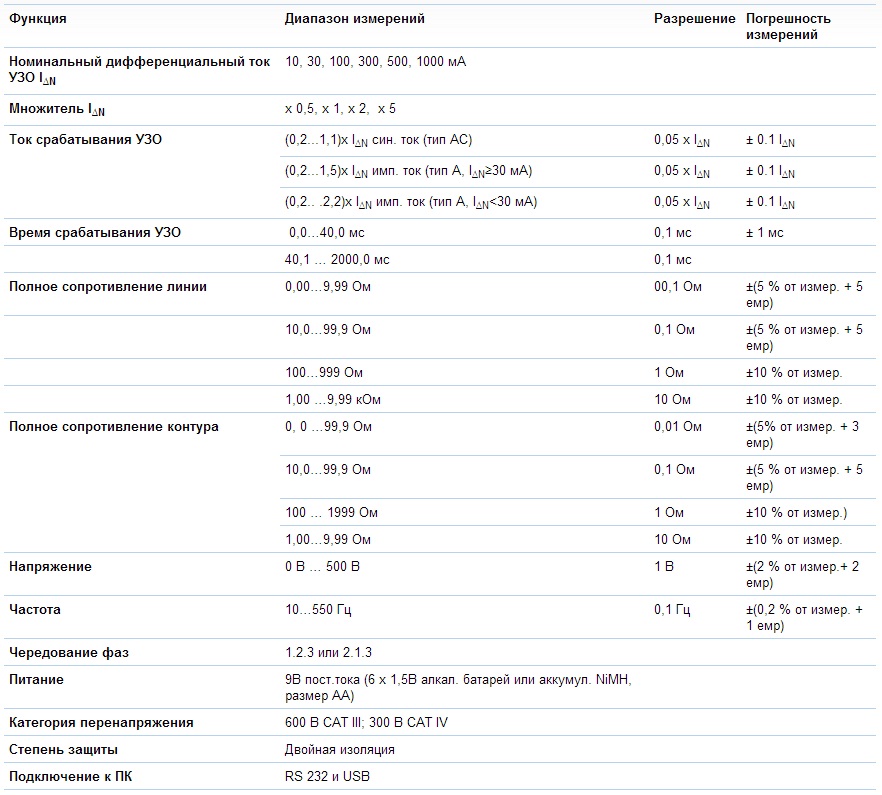

| Номинальный дифференциальный ток УЗО I∆N |
10, 30, 100, 300, 500, 1000 мА |
|
|
| Множитель I∆N |
x 0,5, x 1, x 2, x 5 |
|
|
| Ток срабатывания УЗО |
(0,2...1,1)x I∆N син. ток (тип AC) |
0,05 x I∆N |
± 0.1 I∆N |
| (0,2...1,5)x I∆N имп. ток (тип A, I∆N≥30 мА) |
0,05 x I∆N |
± 0.1 I∆N |
| (0,2.. .2,2)x I∆N имп. ток (тип A, I∆N |
|
|
| |
0,05 x I∆N |
± 0.1 I∆N |
| Время срабатывания УЗО |
0,0…40,0 мс |
0,1 мс |
± 1 мс |
| 40,1 … 2000,0 мс |
0,1 мс |
± 3 мс |
| Полное сопротивление линии |
0,00…9,99 Ом |
0,01 Ом |
±(5 % от измер. + 5 емр) |
| 10,0…99,9 Ом |
0,1 Ом |
±(5 % от измер. + 5 емр) |
| 100…999 Ом |
1 Ом |
±10 % от измер. |
| 1,00 …9,99 кОм |
10 Ом |
±10 % от измер. |
| Полное сопротивление контура |
0,00…9,99 Ом |
0,01 Ом |
±(5 % от измер. + 5 емр) |
| 10,0…99,9 Ом |
0,1 Ом |
±(5 % от измер. + 5 емр) |
| 100…999 Ом |
1 Ом |
±10 % от измер. |
| 1,00 …9,99 кОм |
10 Ом |
±10 % от измер. |
| Напряжение |
0…550 В |
1В |
±(2 % от измер. + 2 емр) |
| Частота |
10…550 Гц |
0,1Гц |
±(0,2 % от измер. + 1 емр) |
| Функции |
Диапазон измерений |
Разрешение |
Погрешность измерений |
| |
|
|
|
| Номинальный дифференциальный ток УЗО I∆N |
10, 30, 100, 300, 500, 1000 мА |
|
|
| Множитель I∆N |
x 0,5, x 1, x 2, x 5 |
|
|
| Ток срабатывания УЗО |
(0,2...1,1)x I∆N син. ток (тип AC) |
0,05 x I∆N |
± 0.1 I∆N |
| (0,2...1,5)x I∆N имп. ток (тип A, I∆N≥30 мА) |
0,05 x I∆N |
± 0.1 I∆N |
| (0,2.. .2,2)x I∆N имп. ток (тип A, I∆N |
|
|
| |
0,05 x I∆N |
± 0.1 I∆N |
| Время срабатывания УЗО |
0,0…40,0 мс |
0,1 мс |
± 1 мс |
| 40,1 … 2000,0 мс |
0,1 мс |
± 3 мс |
| Полное сопротивление линии |
0,00…9,99 Ом |
0,01 Ом |
±(5 % от измер. + 5 емр) |
| 10,0…99,9 Ом |
0,1 Ом |
±(5 % от измер. + 5 емр) |
| 100…999 Ом |
1 Ом |
±10 % от измер. |
| 1,00 …9,99 кОм |
10 Ом |
±10 % от измер. |
| Полное сопротивление контура |
0,00…9,99 Ом |
0,01 Ом |
±(5 % от измер. + 5 емр) |
| 10,0…99,9 Ом |
0,1 Ом |
±(5 % от измер. + 5 емр) |
| 100…999 Ом |
1 Ом |
±10 % от измер. |
| 1,00 …9,99 кОм |
10 Ом |
±10 % от измер. |
Имеется в наличии: 1
|
