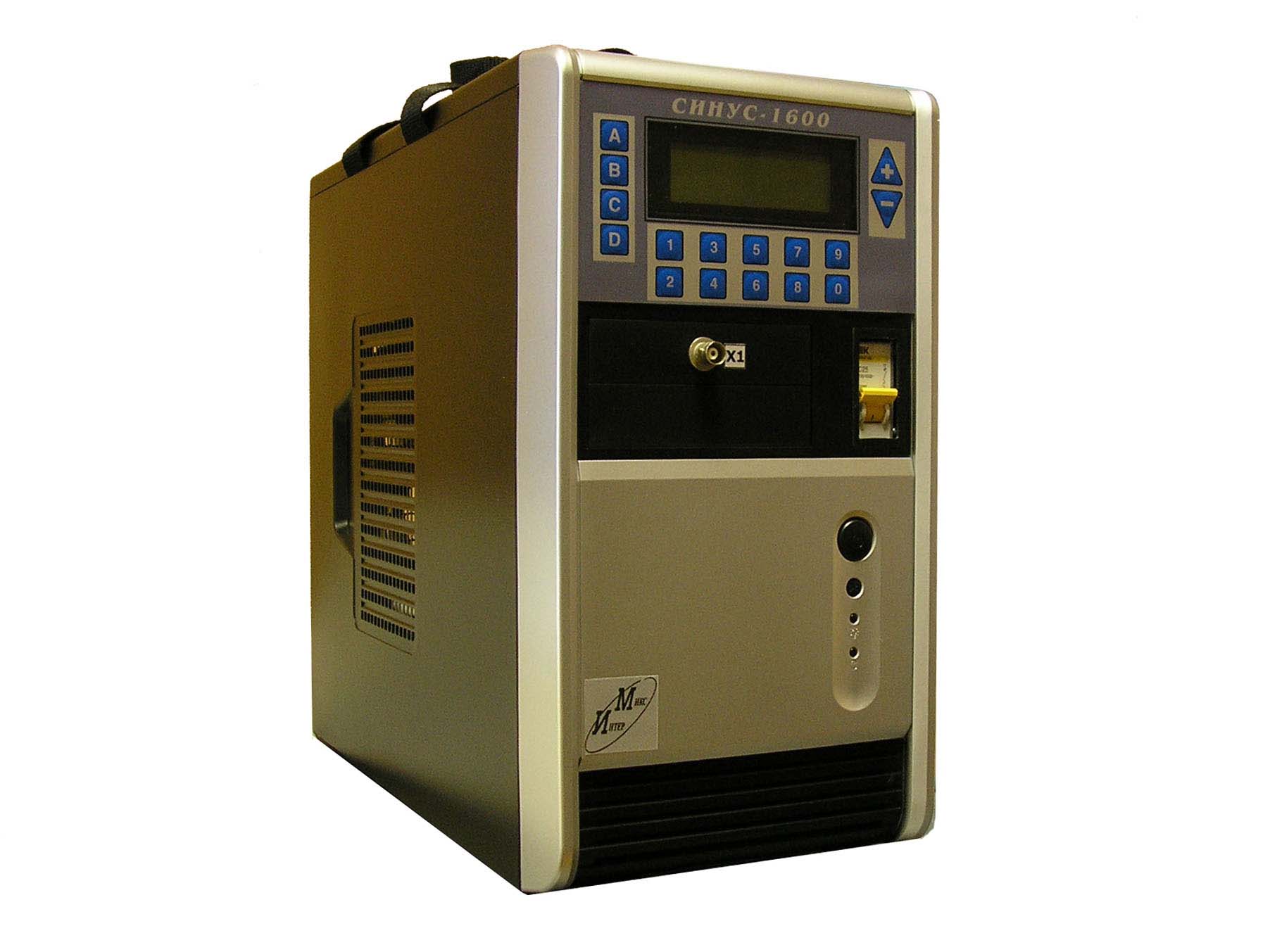

Комплект нагрузочный с синусоидальной формой испытательного тока СИНУС-Т 1600А

Артикул: Синус-Т 1600А

Прогрузка автоматов

Поставляется с действующей поверкой

Комплект СИНУС-Т 1600А рекомендуется использовать при испытании электромагнитных расцепителей с номинальным током от 25 до 125 А. В некоторых случаях при установке срабатывания максимальной токовой защиты, равной 10 Iн расц, можно использовать данный комплект для испытания АВ с номинальным током расцепителя 160 А. Кроме того, данный комплект может быть использован для испытания тепловых расцепителей с номинальным током от 10 до 500 А.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Диапазон регулирования и измерения испытательного тока.....20-1600 А
• Диапазон задания и измерения длительности протекания тока:
  в кратковременном режиме.....0,02-2,54 с
  в длительном режиме.....0,02-999,99 с
• Максимальное значение длительности испытательного тока I=200 А.....300 с
• Максимальное значение длительности испытательного тока, I=1000-1600 А.....60 с
• Максимальное значение тока, потребляемого из сети.....40 A
• Напряжение питающей сети.....220+/-22 В
• Максимальное значение мощности, потреблямой из сети:
  в кратковременном режиме, при (Iмакс = 1600 А).....9 кВА
  в длительном режиме, при (Iмакс = 500 А).....3 kBА
• Приведенная погрешность измерения силы испытательного тока не более.....+/-3%
• Относительная погрешность измерения длительности протекания тока и времени отключения АВ не более.....+/-3%
• Габаритные размеры и масса комплекта:
  длина.....500 мм
  ширина.....200 мм
  высота.....400 мм
  масса.....18 кг
