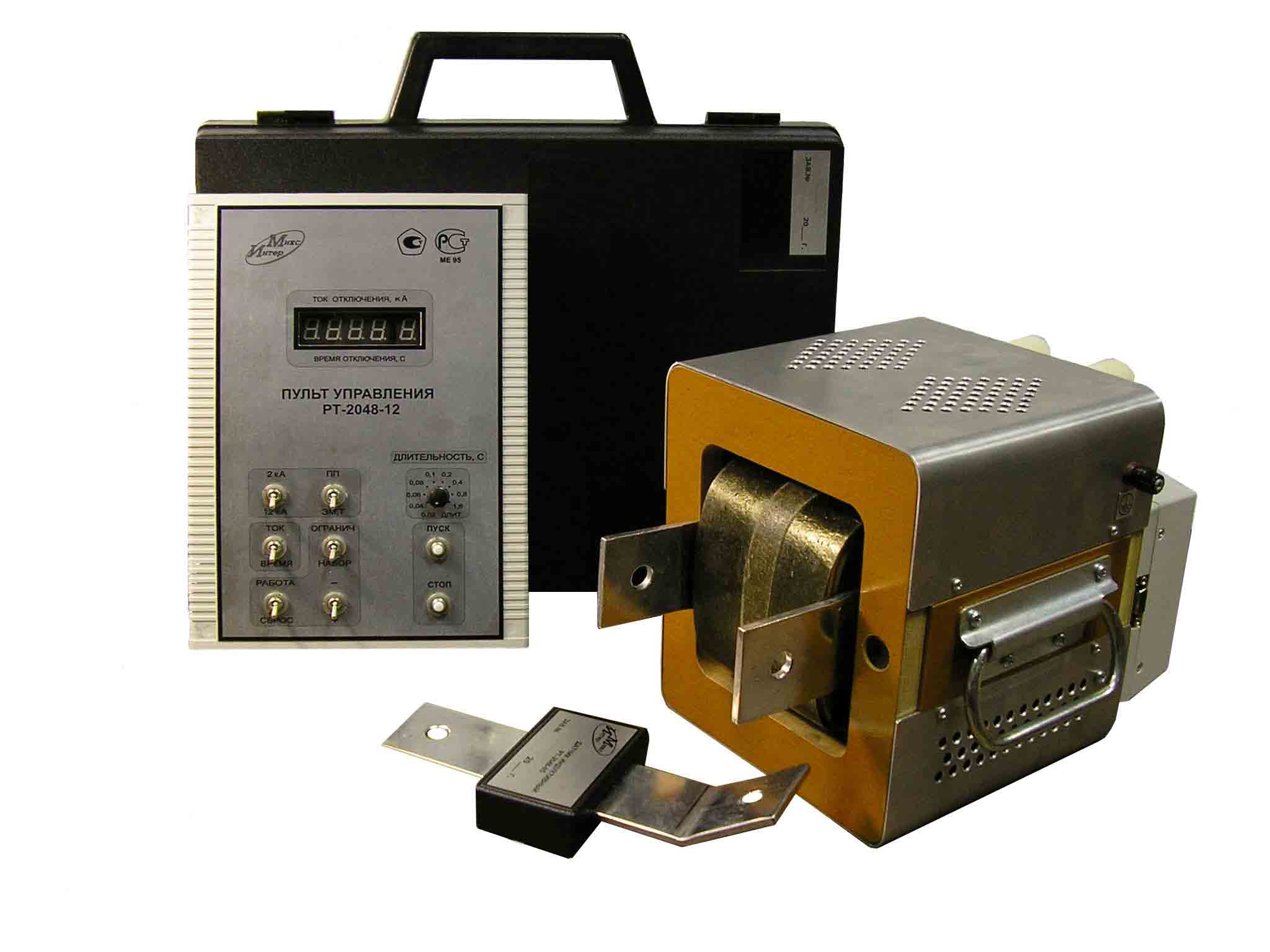

прогрузка автоматов
Поставляется с действующей поверкой
Предназначен для испытания автоматических выключателей
с номинальным током расцепителя от 50 до 1000А.
Диапазон измерения и регулирования силы тока, 100-12000А.
Комплект может быть использован при прогрузке трех видов расцепителей:
- максимального мгновенного действия (электромагнитного),
- максимального с обратнозависимой выдержкой времени (теплового)
- полупроводникового.
Комплект обеспечивает два режима работы:
кратковременный (импульсный) и длительный.
Регулирование испытательного тока осуществляется с помощью ПУ,
который обеспечивает управление режимами испытания АВ,
контроль, вычисление действующего значения
и цифровую индикацию силы испытательного тока и времени отключения АВ.
Комплект зарегистрирован в Госреестре РФ
(сертификат об утверждении типа средств измерения RU.C.34.022.A №22775)
и имеет сертификат соответствия №ROCC.RU.ME95.BO9853.
| |
РТ-2048-01 |
РТ-2048-02 |
РТ-2048-06 |
РТ-2048-12 |
| |
|
|
|
|
| Предназначен для испытания АВ с номинальным током расцепителя |
от 4 до 80А |
от 10 до 160А |
от 25 до 400А |
от 50 до 1000А - для электромагнитного расцепителя, и до 4000А - для теплового расцепителя |
| Диапазон измерения и регулирования силы тока, А |
10-1000 |
20-2000 |
50-6000 |
100-12000 |
| Диапазон задания и измерения длительности протекания тока в кратковременном режиме, С |
0.02-1.6 |
0.02-1.6 |
0.02-1.6 |
0.02-1.6 |
| Приведенная погрешность измерения силы испытательного тока, %, не более, С |
+/-5 |
+/-5 |
+/-5 |
+/-5 |
| Относительная погрешность измерения длтельности протекания испытательного тока и времени отклонения АВ,%, не более |
+/- 5 |
+/- 5 |
+/- 5 |
+/- 5 |
| Напряжение питающей сети, В |
220+/-22 |
220+/-22 |
220+/-22 |
220+/-22 |
| 380+/-38 |
380+/-38 |
380+/-38 |
380+/-38 |
| Ток потребления комплектом в импульсном режиме при максимальном испытательном токе 1000А, А |
23 |
46 |
120 |
300 |
| Мощность потребляемая комплектом, кВА: |
|
|
|
|
| в кратковременном режиме (I max = 1000A), не более |
9 |
18 |
45 |
120 |
| в длительном режиме (I max = 500A), не более |
2,6 |
5,2 |
7 |
30 |
| в длительном режиме (I max = 300A), не более |
0,8 |
1,6 |
2 |
6 |
| Габаритные размеры и масса ПУ в дипломате: |
| длина, мм |
405 |
405 |
405 |
350 |
| ширина, мм |
370 |
370 |
370 |
220 |
| высота, мм |
75 |
75 |
75 |
220 |
| масса, кг |
2 |
2 |
2 |
28 |
| Габаритные размеры силового блока |
| |
НТИ-1, тиристорный блок и встроенный датчик индуктивный (ДИ) |
НТИ-2, тиристорный блок и встроенный датчик, индуктивный (ДИ) |
НТИ-5 |
НТИ-12 |
| длина, мм |
285 |
335 |
285 |
350 |
| ширина, мм |
160 |
190 |
290 |
220 |
| высота, мм |
200 |
225 |
200 |
220 |
| масса, кг |
7 |
11 |
15 |
28 |
| Габаритные размеры и масса датчика индуктивного (ДИ): |
| длина, мм |
|
|
230 |
230 |
| ширина, мм |
|
|
60 |
140 |
| высота, мм |
|
|
45 |
45 |
| масса, кг |
|
|
0,4 |
1,5 |
| Стандартная комплектация: |
блок силовой, пульт управления; кабель соединительный; токопроводы сечением 35 мм² длиной 1 м – 2 шт.; кабели секундомерные – 2 шт.; формуляр; руководство по эксплуатации; свидетельство о первичной поверке. |
блок силовой; пульт управления; |
блок силовой; пульт управления; кабель соединительный; токопроводы сечением 150 мм² длиной 0,85 м – 2 шт.; кабели секундомерные – 2 шт.; формуляр; руководство по эксплуатации; свидетельство о первичной поверке. |
блок силовой; пульт управления; кабель соединительный; токопроводы сечением 240 мм² длиной 0,85 м – 2 шт.; кабели секундомерные – 2 шт.; формуляр; руководство по эксплуатации; свидетельство о первичной поверке. |
| кабель соединительный; |
| токопроводы сечением 70 мм² длиной 1 м – 2 шт.; кабели секундомерные – 2 шт.; |
| формуляр; руководство по эксплуатации; свидетельство о первичной поверке. |
Имеется в наличии: 3
|
