прогрузка автоматов
Поставляется с дейстующей поверкой
Предназначен для испытания автоматических выключателей
с номинальным током расцепителя от 10 до 160А.
Диапазон измерения и регулирования силы тока, 20-2000А.
Комплект может быть использован при прогрузке трех видов расцепителей:
- максимального мгновенного действия (электромагнитного),
- максимального с обратнозависимой выдержкой времени (теплового)
- полупроводникового.
Комплект обеспечивает два режима работы:
кратковременный (импульсный) и длительный.
Регулирование испытательного тока осуществляется с помощью ПУ,
который обеспечивает управление режимами испытания АВ,
контроль, вычисление действующего значения
и цифровую индикацию силы испытательного тока и времени отключения АВ.
Комплект зарегистрирован в Госреестре РФ
(сертификат об утверждении типа средств измерения RU.C.34.022.A №22775)
и имеет сертификат соответствия №ROCC.RU.ME95.BO9853.
|
|
РТ-2048-01
|
РТ-2048-02
|
РТ-2048-06
|
РТ-2048-12
|
|
|
|
|
|
|
|
Предназначен для испытания АВ с номинальным током расцепителя
|
от 4 до 80А
|
от 10 до 160А
|
от 25 до 400А
|
от 50 до 1000А - для электромагнитного расцепителя, и до 4000А - для теплового расцепителя
|
|
Диапазон измерения и регулирования силы тока, А
|
10-1000
|
20-2000
|
50-6000
|
100-12000
|
|
Диапазон задания и измерения длительности протекания тока в кратковременном режиме, С
|
0.02-1.6
|
0.02-1.6
|
0.02-1.6
|
0.02-1.6
|
|
Приведенная погрешность измерения силы испытательного тока, %, не более, С
|
+/-5
|
+/-5
|
+/-5
|
+/-5
|
|
Относительная погрешность измерения длтельности протекания испытательного тока и времени отклонения АВ,%, не более
|
+/- 5
|
+/- 5
|
+/- 5
|
+/- 5
|
|
Напряжение питающей сети, В
|
220+/-22
|
220+/-22
|
220+/-22
|
220+/-22
|
|
380+/-38
|
380+/-38
|
380+/-38
|
380+/-38
|
|
Ток потребления комплектом в импульсном режиме при максимальном испытательном токе 1000А, А
|
23
|
46
|
120
|
300
|
|
Мощность потребляемая комплектом, кВА:
|
|
|
|
|
|
в кратковременном режиме (I max = 1000A), не более
|
9
|
18
|
45
|
120
|
|
в длительном режиме (I max = 500A), не более
|
2,6
|
5,2
|
7
|
30
|
|
в длительном режиме (I max = 300A), не более
|
0,8
|
1,6
|
2
|
6
|
|
Габаритные размеры и масса ПУ в дипломате:
|
|
длина, мм
|
405
|
405
|
405
|
350
|
|
ширина, мм
|
370
|
370
|
370
|
220
|
|
высота, мм
|
75
|
75
|
75
|
220
|
|
масса, кг
|
2
|
2
|
2
|
28
|
|

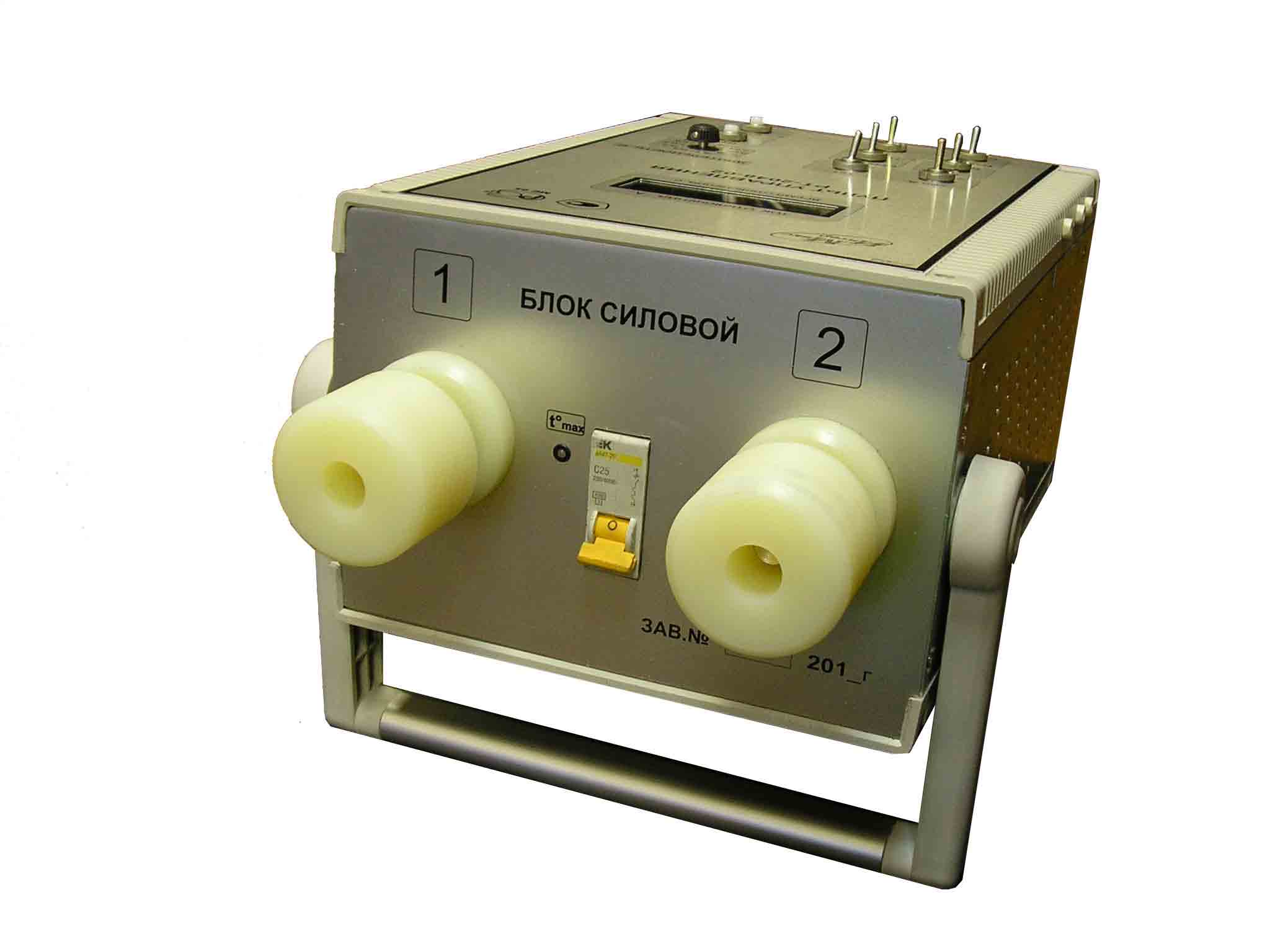

Габаритные размеры силового блока
|
|
|
НТИ-1, тиристорный блок и встроенный датчик индуктивный (ДИ)
|
НТИ-2, тиристорный блок и встроенный датчик, индуктивный (ДИ)
|
НТИ-5
|
НТИ-12
|
|
длина, мм
|
285
|
335
|
285
|
350
|
|
ширина, мм
|
160
|
190
|
290
|
220
|
|
высота, мм
|
200
|
225
|
200
|
220
|
|
масса, кг
|
7
|
11
|
15
|
28
|
|
Габаритные размеры и масса датчика индуктивного (ДИ):
|
|
длина, мм
|
|
|
230
|
230
|
|
ширина, мм
|
|
|
60
|
140
|
|
высота, мм
|
|
|
45
|
45
|
|
масса, кг
|
|
|
0,4
|
1,5
|
|
Стандартная комплектация:
|
блок силовой, пульт управления; кабель соединительный; токопроводы сечением 35 мм² длиной 1 м – 2 шт.; кабели секундомерные – 2 шт.; формуляр; руководство по эксплуатации; свидетельство о первичной поверке.
|
блок силовой; пульт управления;
|
блок силовой; пульт управления; кабель соединительный; токопроводы сечением 150 мм² длиной 0,85 м – 2 шт.; кабели секундомерные – 2 шт.; формуляр; руководство по эксплуатации; свидетельство о первичной поверке.
|
блок силовой; пульт управления; кабель соединительный; токопроводы сечением 240 мм² длиной 0,85 м – 2 шт.; кабели секундомерные – 2 шт.; формуляр; руководство по эксплуатации; свидетельство о первичной поверке.
|
| кабель соединительный; |
| токопроводы сечением 70 мм² длиной 1 м – 2 шт.; кабели секундомерные – 2 шт.; |
| формуляр; руководство по эксплуатации; свидетельство о первичной поверке. |
Имеется в наличии: 16
|
