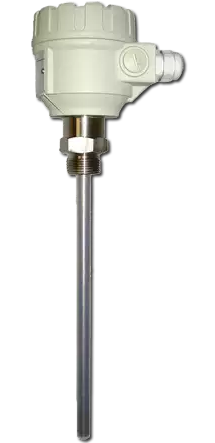

Уровнемер ёмкостной NivoCAP

Артикул: NivoCAP Nivelco

Производитель: Nivelco

Расчет модели и стоимости - по опросному листу

Ёмкостной уровнемер NivoCAP построен по схеме измерения электрической ёмкости. Измеряемым конденсатором является конструкция, образованная измерительным зондом уровнемера(одна обкладка конденсатора), и опорным зондом (вторая обкладка), которым обычно является проводящая стенка емкости или дополнительно установленный опорный зонд. Изолятором-диэлектриком конденсатора в таком случае будет являться продукт измерения.

В зависимости от уровня продукта, емкостные датчики уровня будут изменять емкость конденсатора, значение которого оборудование преобразует в аналоговый выходной сигнал 4-20мА. Стенка емкости, в которую установлен прибор, должна быть из легко проводящего материала (металлическая) и должна располагаться строго параллельно зонду прибора. При не соблюдении этих требований, необходимо использовать прибор с ответным зондом. При первом применении уровнемера необходимо провести его калибровку на пустой емкости и на полностью заполненной емкости для определения уровнемером необходимых параметров измерения уровня. Зонд прибора имеет исполнение с полностью изолированное для жидких и некоторых сыпучих сред и частично изолированное – только для сыпучих сред.

• 2-проводный компактный преобразователь уровня;
• Наличие низко и высокочастотной версии;
• Высокая чувствительность;
• Исполнение штыревого до 3 м или кабельного зонда до 20 м;
• Частично или полностью изолированный зонд для разных продуктов;
• Исполнение прибора со встроенным индикатором;
• Функция с 32-точечной линеаризации;
• Применение емкостного уровнемера для измерения дистанции, пересчета его в уровень или объём;
• Исполнение с цифровым выходом: HART;
• Наличие модификаций датчика во взрывозащищённом исполнении.

Возможные области использования уровнемера:
• Измерение уровня жидкости, суспензии, порошки, гранулы Еr>1.5;
• Уровень химикалий с плотными слоями газа над поверхностью;
• Емкостные датчики уровня применяются на вязких и агрессивных средах;
• Процессы с высоким давлением, высокой температурой или вакуумом.
Технические данные предлагаемого уровнемера:
• Питание уровнемера: от блока питания с напряжением от 12 до 36 В постоянного тока;
• Температура продукта измерения: от -30 °C до +200 °C;
• Температура воздуха в месте установки прибора: -25°C до +70°C (от -70°C с установленным подогреваемым термочехлом);
• Максимальное давление процесса: не более 40 бар;
• Способ монтажа уровнемера: штуцерный с резьбой 1", 1/2" или фланцевое исполнение;
• Модификация датчика с выходными сигналами: аналоговый по токовой петле 4-20 мA, цифровой с поддержкой протокола HART;
• Степень механической защиты: по стандарту IP 67;
• Модификация взрывобезопасного исполнения сертифицирована по европейскому стандарту: ATEX II 1/2G EEx ia IIB T6.
