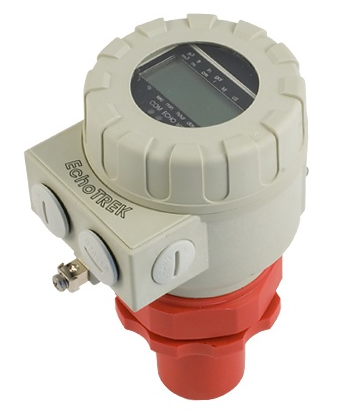

Ультразвуковой уровнемер EchoTREK

Артикул: EchoTREK Nivelco

Производитель: Nivelco

Расчет модели и стоимости - по опросному листу

Измерение уровня парящих, дымящих, перемешивающиеся жидкости, пенящиеся среды и с сильным пылением при загрузке сыпучих материалов.

Возможен расчет объёма и расхода в открытых каналах (при введённых габаритах).

В основе принципа действия ультразвукового уровнемера EchoTREK
- измерение времени, затраченного акустическим сигналом на путь от встроенного в уровнемер генератора до поверхности продукта и, после отражения от неё, обратно до приёмного элемента, который также встроен в уровнемер. После ввода габаритов ёмкости расстояние можно пересчитывать в уровень продукта в емкости. Уровнемер позволяет также пересчитывать в объем или вес продукта – по введённым данным габаритов и плотности.
Особенности уровнемера - необходимо учитывать отличия скорости акустического сигнала в разных газах и средах. В меню уровнемера можно выбрать несколько вариантов. По умолчанию значение скорости распространения волны в воздухе при окружающей температуре 0°С равно 331 м/с.
Ультразвуковой уровнемер EchoTREK имеет встроенную термокомпенсацию, позволяющую учитывать изменение скорости акустического сигнала от температуры.

Модификации уровнемеров по типу измеряемого продукта:

• Ультразвуковой уровнемер EchoTREK для жидкости EchoTREK
•  Ультразвуковой уровнемер EchoTREK для сыпучих продуктов

ХАРАКТЕРИСТИКИ

Диапазон измерения:

• 0.2 - 25 м для жидкостей
• 0.6 - 60 м для сыпучих

Выход (варианты): 4-20 mA, релейный, HART, PROFIBUS PA, RS 485

Степень защиты (варианты): IP65, IP67 или IP68;

Напряжение питания (варианты):

• 2-проводной: 12.5-36 V DC
• 4-проводной: 85-255 V AC

Температура: -30 °C до +100 °C

Давление: 0.3 до 3 bar изб

Сертификация:

ATEX II 1 G EEx ia IIB T6

ATEX II 1/2 D IP65 T130°C
