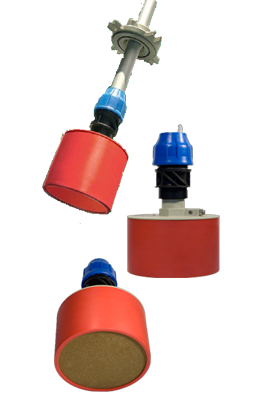

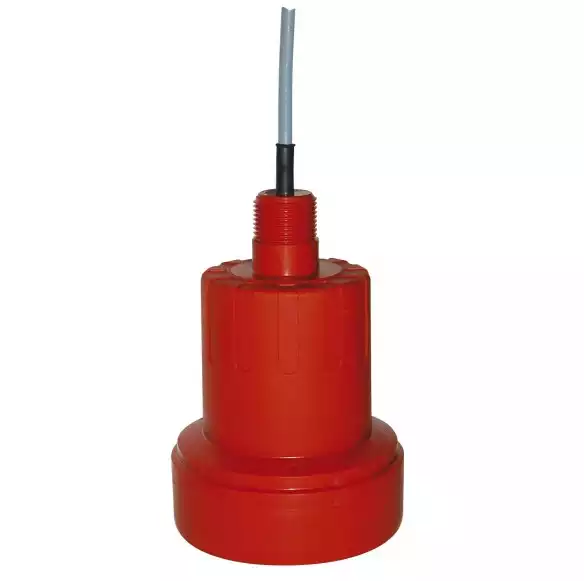

Уровнемер ультразвуковой EasyTREK

Артикул: EasyTREK Nivelco

Производитель: Nivelco

Расчет модели и стоимости - по опросному листу

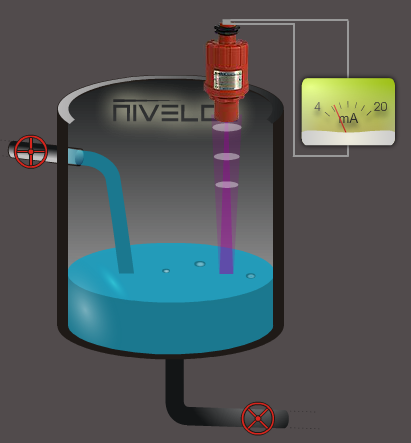

Работа уровнемера EasyTREK Nivelco происходит по принципу, знакомого вам по используемого в ультразвуковых толщиномерах - измерение времени, проведённого акустическим сигналом от ультразвукового излучателя уровнемера до поверхности измеряемой среды и, после отражения от неё, до принятия приёмником, конструктивно совмещённым с излучателем. Уровнемер фактически измеряет время пролета с генерируемого акустического сигнала, необходимое для пролета его до поверхности среды и обратно. Для пересчета измеренного значения времени в расстояние до поверхности в уровнемере введена константа 331 м/с (скорость распространения акустической волны в воздухе при температуре воздуха 0°С). Константа может быть изменена при перепрограммировании прибора на другую, соответствующую газовой среде в емкости. Для компенсации изменений температуры среды в ёмкости используется встроенный датчик температуры(термопара). Уровнемер позволяет, после ввода соответствующих исходных габаритов ёмкости и плотности продукта, пересчитывать измеренное значение уровня в объём и массу продукта.

Краткая характеристика датчика:
• Компактный преобразователь подключаемых по 2-х или 4-х проводной схеме;
• Разумная стоимость;
• Угол расхождения акустического луча 5° (зависит от модификации);
• Встроенная термокомпенсация;
• Обработка измеренного сигнала с помощью программы QUEST;
• Материал корпуса с излучателем: PP, PVDF (фторопласт);
• Наличие вторичной грозозащиты;
• Поддержка протокола цифровой связи HART;
• Наличие исполнения с релейным выходом (4-х проводной);
• Взрывозащищённые модели.

Области использования датчика:
• используются для непрерывного измерения уровня большинства жидких сред. Есть исполнение для измерения уровня сыпучих продуктов;
• Прибор измеряет уровень, на основе которого электроника прибора может пересчитывать это значение в объём или при использовании стандартизованных открытых каналов - расход;
• Уровнемеры ультразвукового принципа действия способны проводить измерения уровня слабо парящих, дымящих, бурлящих жидкостей, а так же слабо пенящихся жидкостей;
• Степень защиты IP 68;

Краткие технические данные:
• Питание:
    2-проводной:      11.4-36 V DC
    4-проводной:      11.4-40 V DC, 3.6 W
                                  11.4-28 V AC, 4 VA
• Температура измеряемого продукта внутри резервуара: от -30 °C до +90 °C;
• В месте установки уровнемера температура окружающей среды составляет: от -30 до +80°C;
• При использовании обогреваемого термочехла диапазон температур окружающего воздуха может быть расширен: от -70 до +80°C;
• Избыточное давление внутри резервуара 0,3…3 бар;
• Диапазон измеряемого значения уровня:  0,25…15 м;
• Типы выходных сигналов с уровнемера: аналоговый 4-20 мA, цифровой HART, исполнение с релейными выходами;
• Датчик имеет степень механической защиты: по IP 68;
• Модификация с сертификацией взрывозащищенного исполнения: ATEX x II 1GEEx ia IIBT6

Для конфигурации и настройки прибора необходимо использовать HART-коммуникатор или пакет FieldMATE

• Подробнее - каталожное описание (pdf)
• опросный лист
• Сертификат соответствия ЕАС

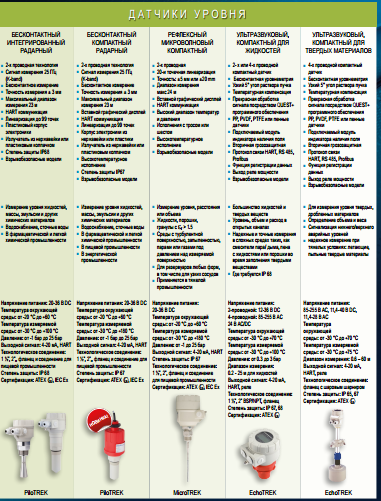

 Открыть обзорный каталог "Измерение уровня NIVELCO"
