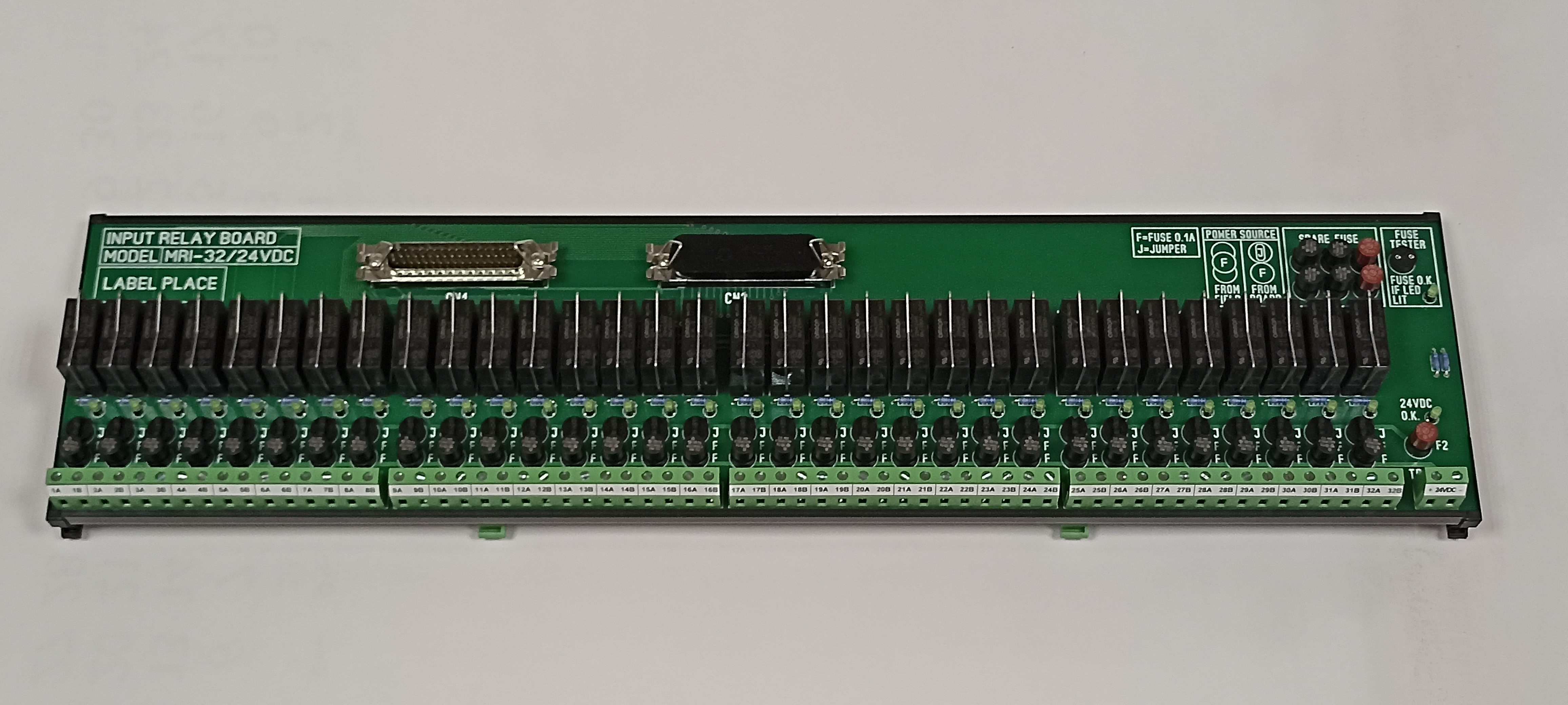

Модуль релейного входа MRI-32/24VDC/DPS (далее по тексту МРВ) представляет собой электронный блок, предназначенный для применения в системах АСУ ТП для наблюдения за состоянием устройств и механизмов, входящих в состав периферийного оборудования АСУ ТП. МРВ применяется в системах управления семейства CENTUM производства компании Иокогава EI
Corp. МРВ предназначен для работы совместно с модулями дискретного ввода/вывода ADM12C, ADV169, ADV869. Подключение МРВ к модулям дискретного ввода/вывода производится стандартным кабелем – модель KS10(производства компании Иокогава).
МРВ предназначен для приема дискретных сигналов уровня 0 - 24В пост. тока и обеспечения их гальванической развязки при передаче к модулям дискретного ввода, с целью наблюдения за состоянием устройств и механизмов, входящих в состав периферийного оборудования АСУ ТП.
Технические характеристики:
Модель MRI – 32/24VDC/DPS
Тип Модуль релейного входа (с возможностью подключения двух модулей дискретного входа для обеспечения резервирования)
Количество каналов 32 канала релейного входа
Тип реле 32 электромагнитных реле – RM84-2012-35-1024 (Uпит=24VDC, Iконт=8A/250VAC)
Подключение к модулям дискретного входа ADM12C – 32 канала DI (1 модуль MRI-32/24VDC/DPS)
ADV169 – 64 канала DI (2 модуля MRI-32/24VDC/DPS)
ADV869 – 32 канала DI (1 модуль MRI-32/24VDC/DPS)
Марка интерфейсного кабеля подключения KS10 (1 кабель на 32 канала, при резервировании модулей дискретного входа, необходимо два модуля KS10)
Входной сигнал Сухой контакт (эл. питание от внеш. источ. 24В пост.тока):
- сопротивление гарантированного включения: менее 0.4 кОм;
- сопротивление гарантированного отключения: более 6 кОм.
Потенциальный сигнал (эл. питание не требуется):
- сигнал гарантированного включения: более 20В пост. тока;
- сигнал гарантированного отключения: менее 4 В пост. тока.
Потребляемая мощность При электропитании 24В пост.тока:
- не более 0.5ВА на канал (21мА)
- не более 17ВА на модуль (0.7А)
Требования к внешнему контакту При электропитании 24В пост.тока:
- не менее 30В пост. тока, 30мА.
Быстродействие каналов Максимальная частота переключений входного дискретного сигнала составляет 3 Гц.
Подключение полевого оборудования Подключение выполняется к винтовым зажимным терминалам проводом с “I” - образным оконцевателем, сечение провода 0.25 - 3.0мм2.
Количество каналов диагностики внешнего электрического питания МРВ
Два канала диагностики напряжения, подаваемого к МРВ:
- сигнализация неисправности питания;
- сигнализация отказа питания.
Тип реле каналов диагностики Электромагнитные реле – RM84-2012-35-1024 (Uпит=24VDC, Iконт=8A/250VAC)
Параметры каналов диагностики Сухой контакт (эл. питание от внеш. источ. 24В пост. тока):
- коммутируемая активная нагрузка по каждому каналу: 0,25А (максимум).
Параметры предохранителей F1 – 0,1А/250VAC Модель TR5 (Wickman); F2,F3 – 1,6А/250VAC Модель TR5 (Wickman).
Сопротивление изоляции Напряжение измерений - 1000 VAC (2500 VDC), длительность измерений - 1 минута (согласно ПТЭ РД 34.20.501-95).
Сопротивление изоляции между любой винтовой клеммой модуля и землей составляет не менее 1 МОм.
Напряжение изоляции Напряжение изоляции (тестовое испытательное напряжение):
- между любой входной клеммой одного канала и любой входной клеммой
другого канала не менее 1500 VAC;
- между любой входной клеммой и разъемом CN1, CN2 не менее 4000 VAC
Габаритные размеры (Д х Ш х В), (мм) 522 х 128 х 55 Вес 1,7 кг
Опция - /SC (Surface Coating) Дополнительное лаковое защитное покрытие от внешней агрессивной среды проводников печатной платы.
Опция - /Omron Модуль комплектуется реле производства OMRON (Модель: G2R-2-SNI 24VDC)
Обязательный код модели - /DPS (Dual Power Supply)
МРВ имеет клеммный терминал ТВ2 для подключения внешних независимых источников питания и обеспечения дублирования электропитания
обработка заказа 7-9 недель
|
