Модуль релейного выхода MRO-32/24VDC-230VAC/DPS (далее по тексту МРВ) представляет собой электронный блок, предназначенный для применения в системах АСУ ТП для управления устройствами и механизмами, входящими в состав периферийного оборудования АСУ ТП. МРВ применяется в системах управления, семейства CENTUM производства компании Иокогава. МРВ предназначен для работы совместно с модулями дискретного ввода/вывода ADM52C, ADV569, ADV869. Подключение МРВ к модулям дискретного ввода/вывода производится стандартным кабелем KS10 (производства компании Иокогава). МРВ является интерфейсным устройством для сопряжения промышленного контроллера с периферийными электротехническими, электронными и электромеханическими устройствами и содержит 32 идентичных по своей структуре и принципиальной схеме выходных релейных канала.
ТЕХНИЧЕСКИЕ ДАННЫЕ

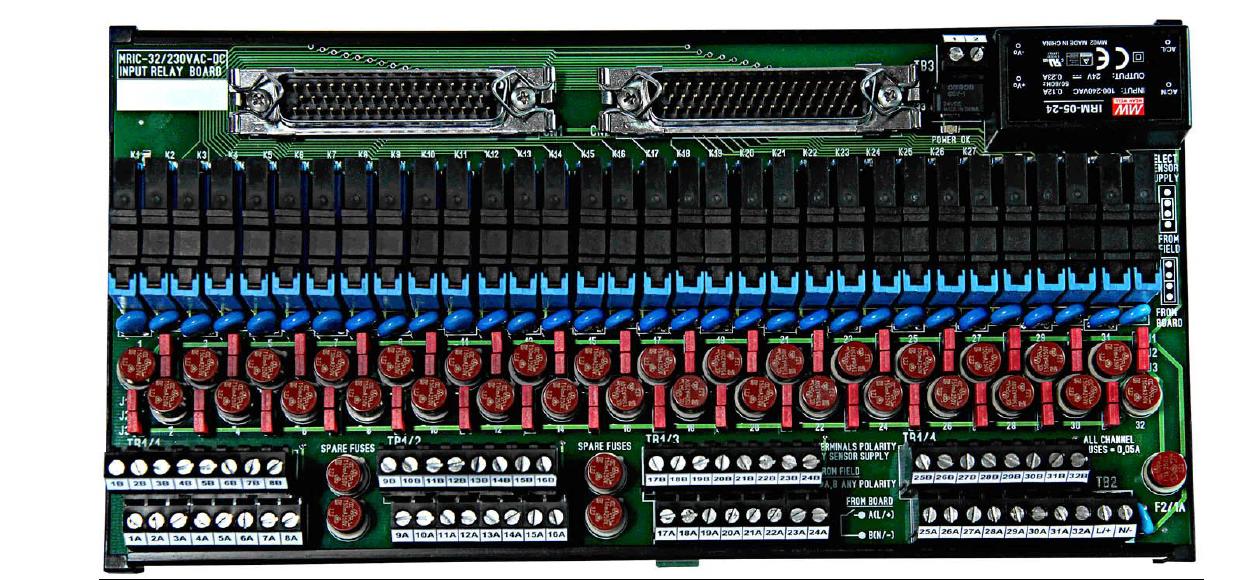

Модель MRIС – 32/230VАC-DC Модуль релейного входа Количество каналов 32 канала релейного входа Тип реле 32 полупроводниковых реле – RM240U (RELPOL) (Uпит=230VAC/DC, Iвых=0,05А/30VDC) Подключение к модулям дискретного входа ADM12C – 32 канала DI (1 модуль MRIC-32/24VDC/DPS) ADV169 – 64 канала DI (2 модуля MRIC-32/24VDC/DPS) ADV869 – 32 канала DI (1 модуль MRIC-32/24VDC/DPS) Марка интерфейсного кабеля подключения KS10 (1 кабель на 32 канала, при резервировании модулей дискретного входа, необходимо два кабеля KS10) Входной сигнал Сухой контакт (эл. питание от внеш. источ. 230 В перем./пост. тока): - сопротивление гарантированного включения: менее 1 кОм; - сопротивление гарантированного отключения: более 250 кОм. Потенциальный сигнал (эл. питание не требуется): - сигнал гарантированного включения: более 185 В перем./пост. тока; - сигнал гарантированного отключения: менее 145 В перем./пост. тока. Потребляемая мощность При электропитании 230В перем./пост. тока: - не более 0.24ВА на канал (10мА) - не более 8.1ВА на модуль (0.33А) Требования к внешнему контакту При электропитании 230В перем./пост. тока: - не менее 230В перем./пост. тока, 10мА. Быстродействие каналов Максимальная частота переключений входного дискретного сигнала составляет 3 Гц. Подключение полевого оборудования Подключение выполняется к винтовым зажимным терминалам проводом с “I” - образным оконцевателем, сечение провода 0.25 - 3.0мм2. Количество каналов диагностики внешнего электрического питания МРВ Один канал диагностики напряжения, подаваемого к МРВ: - сигнализация неисправности питания; Тип реле каналов диагностики Электромагнитные реле – G5V-1-24VDC (OMRON) (Uпит=24VDC, Iконт=1A/125VAC) Параметры каналов диагностики Сухой контакт (эл. питание от внеш. источ. 24В пост. тока). Коммутируе- мая активная нагрузка: 0,1А максимум. Параметры предохранителей F1 0,05А/250VAC Модель TR5 (Wickman) или аналог; F2 1А/250VAC Модель TR5 (Wickman) млм аналог. Сопротивление изоляции Напряжение измерений - 1000 VAC (2500 VDC), длительность измерений 1 минута (согласно ПТЭ РД 34.20.501-95). Сопротивление изоляции между любой винтовой клеммой модуля и землей составляет не менее 10 МОм. Напряжение изоляции Напряжение изоляции (тестовое испытательное напряжение): - между любой входной клеммой одного канала и любой входной клеммой другого канала не менее 500 VAC; - между любой входной клеммой и разъемом CN1, CN2 не менее 2500 V Импульсное испытательное напряжение: - между любой входной клеммой и разъемом CN1, CN2 не менее 7000 V, тестовый импульс 8/20 мкс Степень защиты IP10 Устойчивость к ударам и вибрациям - удары: 5G по любой из осей X,Y,Z, с частотой вибраций 0-200Гц; Окружающие условия -температура окружающей среды 0оС до + 50оС; -относительная влажность 10...80% (при температуре + 25оС, без образования конденсата); Габаритные размеры (Д х Ш х В), (мм) 251 х 128 х 55 Вес Не более 0,8 кг Опция - /SC (Surface Coating) Дополнительное лаковое защитное покрытие от внешней агрессивной среды проводников печатной платы. Опция - /CN2 (Interface Connector) Разъем CN2 устанавливается для подключения второго модуля дискретного ввода и обеспечения возможности резервирования на уровне модулей дискретного ввода.
обработка заказа 7-9 недель
|
