В Реестре СИ РФ. Возможна поверка пред отгрузкой

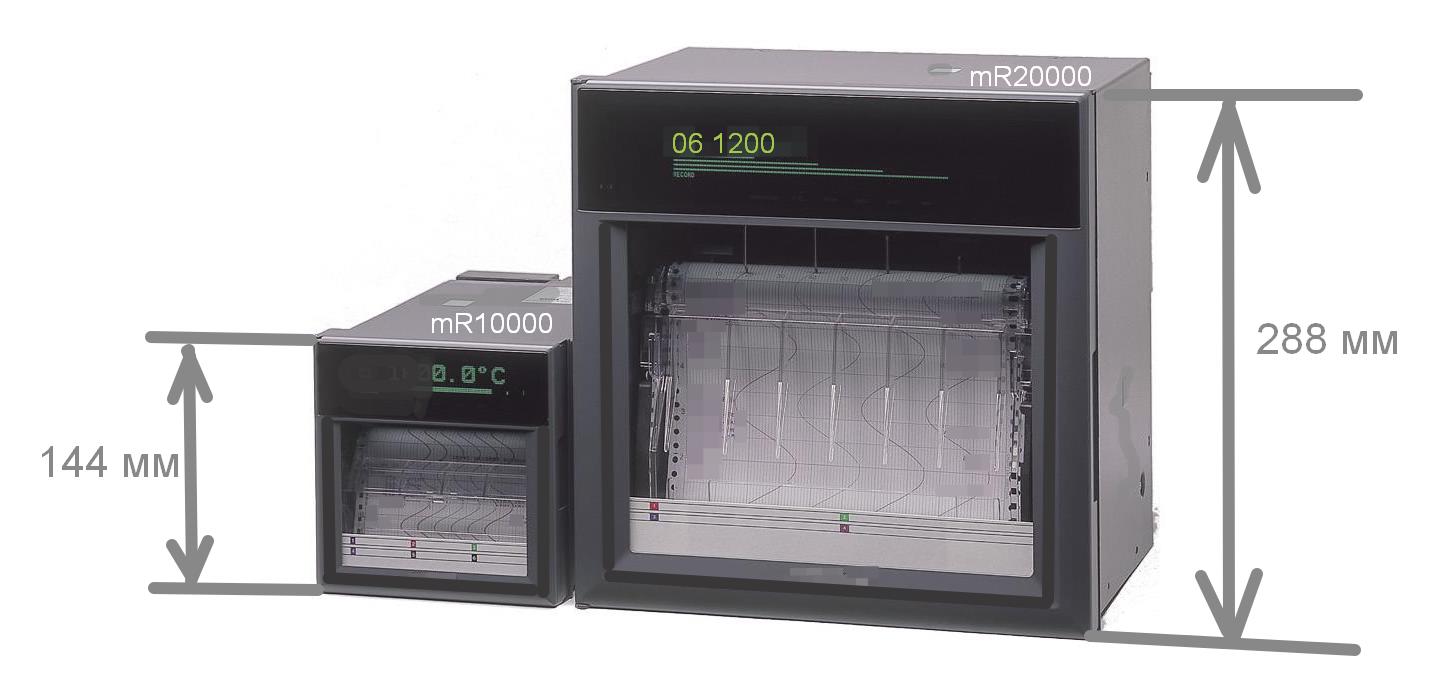

Бумажные самописцы µR10000 & µR20000, они же обозначаются и как YOKOGAWA
µR10000 (или mR10000) габарит 144х144 мм
и
µR20000 (или mR20000) габарит 288х288мм
это компактные бумажные самописцы с шириной поля записи 100 и 180 мм соответственно.
Возможно исполнение ,бумажного самописца µR10000 (mR10000) (габарит 144х144 мм)
и µR20000 (mR20000) (габарит 288х288мм) с точечной или перьевой записью.
Перьевая запись - для моделей с числом каналов до 4 включительно - каналы пишут одновременно до 4 перьев. Точечная запись у 6 канальной модели mR10000 (µR10000) и у 6, 12, 18 и 24-канальной модели mR20000 (µR20000).
µR10000 (mR10000) модели: YOKOGAWA
436101 1-перьевой бумажный регистратор mR10000
436102 2-перьевой бумажный регистратор mR10000
416103 3-перьевой бумажный регистратор mR10000
416104 4-перьевой бумажный регистратор mR10000
436106 6-точечный матричный бумажный регистратор mR10000
µR10000 (mR20000) модели: YOKOGAWA
437101 1-перьевой бумажный регистратор mR20000
437102 2-перьевой бумажный регистратор mR20000
417103 3-перьевой бумажный регистратор mR20000
417104 4-перьевой бумажный регистратор mR20000
437106 6-точечный матричный бумажный регистратор mR20000
437112 12-точечный матричный бумажный регистратор mR20000
437118 18-точечный матричный бумажный регистратор mR20000
437124 24-точечный матричный бумажный регистратор mR20000
Бумажный самописец имеет универсальные входы, поддерживаются распространенные градуировки термопар и термопреобразователей сопротивления. Высокая надежность бумажного самописца обеспечивается такими инновационными решениями как сверхмалый серводвигатель каретки и устойчивые к высоким напряжениям полупроводниковые реле.
Возможности бумажных самописцев mR10000 (µR10000 габарит 144х144 мм) и mR20000 (µR20000, габарит 288х288мм) :
- отображение данных на дисплее прибора – до 19 предустановленных типов вывода информации: по одному, двум, четырем каналам измерения в различной форме (текстовой и графической), сигнализации.
- математические функции -- до 12 математических каналов, длина математических выражений до 120 символов.
- возможности вывода и печати информации на бумагу:
- периодическая печать данных в текстовом формате (поддерживается вывод физических величин);
- печать сообщений (строк текста);
- печать информации об изменении скорости подачи бумаги.
- Поддержка диагностики обрыва провода и короткого замыкания для входов.
Самописцы оснащены дисплеем для отображения меню прибора и текущих значений параметров.
Опционально самописцы могут быть оснащены сетевыми портами для интеграции с системами верхнего уровня и удаленной работы. Поддерживаются математические вычисления.
Конфигурирование устройств может производиться по месту с использованием функциональных клавиш на передней панели, а также посредством ПК с помощью ПО RXA10.
В большинстве случаев устройства данного типа применяются там, где требуется строгая, документально подтвержденная отчетность о соблюдении параметров технологического процесса.
- Простая замена расходных материалов и совместимость с предыдущими поколениями самописцев.
- Изменяемый режим подачи бумаги.
- Печать информационных сообщений.
- Вычислительные функции (до 24 вычислительных каналов).
- Высокоточный и надежный сервопривод для управления печатающей головкой (используются моторы с малым шагом).
- Пыле- и влагозащищенная передняя панель (IP65).
- Высокое напряжение пробоя между клеммами.
|
Функции индикации
|
Дисплей
|
VFD- дисплей
|
|
Отображение данных
|
Гистограммы, числовые значения, меню
|
|
Функции регистрации
|
Тип каналов
|
Универсальный ( TC , RTD , DCV , DCA (с использованием шунтирующего сопротивления), DI )
|
|
Кол-во каналов
|
µR10000: 1, 2, 3, 4, 6;
µR20000: 1, 2, 3, 4, 6, 12, 18, 24
|
|
Период опроса
|
От 125 мс
|
|
Карта памяти
|
SD, до 32 Гб
|
|
Функции сигнализации
|
µR10000: до 6 выходов сигнализации;
µR20000: до 24 выходов сигнализации
|
|
Вычислительные функции
|
Операции
|
Арифметические, дифференциальные, логические
|
|
Кол-во каналов
|
До 24 вычислительных каналов
|
|
Функции связи
|
Ethernet ; RS422A/485
|
|
Основные характеристики
|
Ширина бумаги
|
µR10000: 100 мм;
µR20000: 180 мм
|
|
Скорость подачи бумаги
|
1…12 000 мм / час
|
|
Режим подачи бумаги
|
С постоянной скоростью с управлением от внешних цепей
|
|
Напряжение питания
|
100 – 240 VAC, 24 VDC
|
|
Выдерживаемое напряжение между клеммами в/в
|
1000 В в течение 1 мин
|
|
Защита передней панели (с закрытой дверцей)
|
IP 54
|
Регистратор универсальный mR 20000 позволяет выполнить настройки наиболее подходящие для записи графиков температуры, например, при выполнении местной термообработки сварных швов.
Наиболее удобным в регистраторе температуры является экран. На нем отображаются одновременно все измеряемые каналы. Одного взгляда оператора термиста достаточно чтобы понимать изменение температуры на всех каналах. Самописец позволяет изменять скорость движения диаграммой ленты.
Особенностью данного регистратора является возможность отключения или включения отдельных каналов записи температуры термообработки без остановки записи под другим каналам.
Программное обеспечение RXA10 для работы с бумажными самописцами µR10000 и µR20000 YOKOGAWA
Программное обеспечение для удаленного конфигурирования бумажных самописцев µR10000/20000 с помощью ПК. Программа RXA10 позволяет осуществить задание полного спектра настроек бумажных самописцев µR10000 и µR20000. В программе задаются настройки для входных каналов — имена тегов, диапазоны измерения, вычисления входных значений, устанавливаются значения уставок для выходов сигнализации, осуществляется калибровка входных каналов, настраивается периодический вывод трендов на печать, а также другие параметры регистрации данных.
- Удобный инструментарий для настройки самописцев
- Устройство сопряжения с сервисным портом самописца в комплекте.
|
Модель
|
RXA 10-01 (без устройства сопряжения с ПК);
RXA 10-02 (с устройством сопряжения с ПК)
|
|
Поддерживаемые модели регистраторов
|
µR 10000 (mR10000), µR 20000 (mR20000)
|
|
Язык интерфейса
|
Английский
|
|
ОС
|
Windows 2000 SP4 ;
Windows XP HE, Prof SP3 ( кроме 64- бит );
Windows Vista HP или Business SP1, SP2 ( кроме 64- бит );
Windows 7 HP, Prof (32- бит или 64- бит )
|
|
Носитель
|
CD-ROM
|
|
ЦПУ
|
2000/XP: Pentium III, 800 M Гц ;
Vista/7: Pentium IV, 3 ГГц
|
|
Память
|
2000/ XP : 10 M б и больше;
Vista /7: 200 Mб и больше
|
|
Оперативная память
|
2000/ XP : 512 M б и больше;
Vista /7: 2 Гб и больше
|
|
Поддерживаемые коммуникационные интерфейсы
|
RS-232; Ethernet
|
При заказе обратите внимание и не забудьте заказать расходные материалы
базовый срок обработки заказа 60 р. дней
|
