Рефлектометр оптический портативный РЕЙС-750 (с выносным экраном)

Артикул: Рейс-750

Производитель: РЗА НПФ

РЕЙС-750 - это легкий, простой, недорогой прибор, который заменяет три прибора для измерения оптоволоконных линий:
- оптический рефлектометр 1310/1550нм, с динамическим диапазоном - 34/32 дБ и величинами мертвых зон - 1м и 4м;
- измеритель оптической мощности;
- источник излучения на две длины волны.

РЕЙС-750 обеспечивает два режима работы: автономный режим и режим с выносным экраном.

Назначение
Рефлектометр оптический портативный РЕЙС-750 при своих очень маленьких габаритах заменяет три прибора для измерения оптоволоконных линий:
- оптический рефлектометр на две длины волны - 1310/1550 нм, обладающий высоким динамическим диапазоном - 34/32 дБ и малыми величинами мертвых зон - 1м и 4м;
- измеритель мощности оптического излучения на нескольких калиброванных длинах волн;
- источник излучения на две длины волны.

РЕЙС-750 позволяет выполнить полное тестирование оптоволоконных линий и предназначен для использования при их монтаже, вводе в эксплуатацию и последующей эксплуатации.

РЕЙС-750 обеспечивает два режима работы: автономный режим и режим с выносным экраном.
В автономном режиме РЕЙС-750 позволяет проводить рефлектометрические измерения в автоматическом режиме, измерять мощность и быть источником излучения.

Для работы в режиме с выносным экраном нужно соединить прибор РЕЙС-750 по беспроводному интерфейсу Bluetooth с любым устройством (планшет, смартфон и т.д.), работающим под управлением Android.

При этом управление прибором РЕЙС-750 и работа с рефлектограммами осуществляется с большого экрана. Кроме того, в этом режиме производится передача данных в облачное хранилище данных. Это обеспечивает работу прибора РЕЙС-750 в группе со специалистами, расположенными удаленно от места измерения..
Метод оптической рефлектометрии
РЕЙС-750 работает на основе метода оптической рефлектометрии (OTDR).

Измерения с помощью оптического рефлектометра основано на явлении обратного рассеяния света в волокне и на отражении света от скачков показателя преломления.

Сущность этого метода оптической рефлектометрии состоит в том, что с рефлектометра в оптическую линию посылается короткий световой импульс, который распространяется по волокну и, встречая на своем пути неоднородности, частично отражается от них, а частично проходит дальше по оптическому кабелю.

При распространении светового импульса по волокну он ослабляется в соответствии с коэффициентом затухания волокна.
Небольшая часть мощности светового импульса рассеивается. Часть этого рассеянного излучения возвращается назад в оптический рефлектометр.

Отраженные от неоднородностей оптические сигналы, задержанные по времени, также возвращаются в оптический рефлектометр.

Все пришедшие из оптической линии сигналы усиливаются, обрабатываются мощным вычислителем оптического рефлектометра и используются для построения и вывода на экран рефлектограммы оптической линии, которая дает наглядное представление о затухании в линии, о длине линии, имеющихся в ней дефектах и их характере.

Комплект поставки

Комплект поставки прибора "Рефлектометр оптический РЕЙС-750":

1. Рефлектометр оптический РЕЙС-750 (соответствующей модификации) с 4-мя аккумуляторами ААА.....................1
2. Пачкорд (длина 1,5 м)..................................................2
3. Руководство по эксплуатации......................................1
4. Сумка для переноски...................................................1

Вместе с прибором покупатель получит также 3 подарка:
- Блок зарядки прибора РЕЙС-750 от сети напряжением 100...240В, 50Гц, с кабелем USB - miniUSB .....................1
- Планшетный компьютер с экраном 7", в комплекте с блоком питания...............................................................1
- Жесткий чехол для планшетного компьютера..............1

Использование оптического рефлектометра РЕЙС-750 для тестирования оптоволоконной линии при монтаже позволит получить максимально полную информацию о характеристиках и всех особенностях смонтированной оптической кабельной системы.

Эта информация важна как для установщиков так и для владельцев кабельной системы.

Отличительные особенности OTDR РЕЙС-750:

Два режима работы:

1. Автономный режим - это автоматизированный режим работы, при котором оператор просто запускает процесс измерения, а прибор сам подбирает необходимые параметры, находит все события на трассе и представляет готовую информацию в легкодоступном виде.

В случае необходимости (при соответствующей квалификации оператора) можно просмотреть на рефлектограмме все найденные события. Рефлектограмма может быть сохранена в памяти прибора или передана на внешнее устройство.

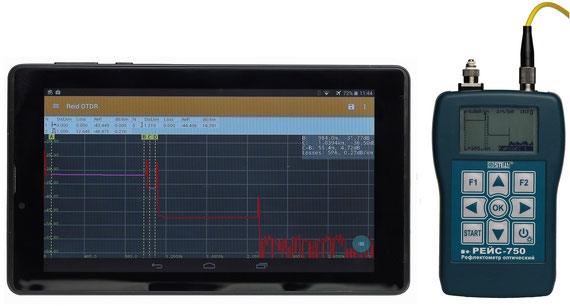

2. Режим с выносным экраном

Этот режим позволяет проводить измерения прибором РЕЙС-750 дистанционно с любого планшета или смартфона, работающих под управлением Android.

В этом случае экран планшета (или смартфона) становится как бы вынесенным экраном и пультом управления прибора.

Все измерения, а так же передача сохраненных рефлектограмм выполняются по беспроводной технологии. Это позволяет проводить измерения и анализ рефлектограмм более удобно, чем с клавиатуры прибора..

Появляется возможность работать с «облаком», когда только что измеренная рефлектограмма становится доступна не только самому измерителю, но и другим специалистам, имеющим доступ к «облаку».

Например,  несколько измерителей находящихся в разных местах, проводят измерения и тут же передают полученные рефлектограммы в облако. Опытный специалист, находящийся в офисе компании, загружает их к себе в компьютер и проводит анализ или подготавливает отчет по этим данным.

Достаточный динамический диапазон

Оптический рефлектометр РЕЙС-750 имеет достаточный для городских измерений динамический диапазон - не менее 34/32 дБ, что ставит его в один ряд с более громоздкими и дорогими рефлектометрами.

Малые значения мертвых зон по событиям и затуханию

РЕЙС-750 позволяет обнаружить все виды дефектов в оптической линии и точно измерить расстояние до них.

Величина мертвой зоны по событию не превышает 1 метра, а мертвая зона по затуханию - не более 4 метров.

Малая дискретность считывания

Минимальная дискретность считывания рефлектограммы оптической линии составляет всего     2 сантиметра.

Компактность и удобство

Портативный оптический рефлектометр РЕЙС-750 выполнен в удобном пластиковом брызгозащищенном корпусе, имеет малые размеры, удобен в управлении, легко размещается в одной руке. Помещается в любом небольшом кармане рабочей куртки.

Это особенно важно при работе в стесненных условиях.

Пластмассовый корпус прибора по сравнению с любым металлическим корпусом более комфортен для руки оператора как при теплой, так и при холодной погоде.

Простота в использовании

Важным достоинством прибора РЕЙС-750 является простота работы с ним.

Уникальное программное обеспечение прибора, разработанное специалистами фирмы СТЭЛЛ, позволяет максимально автоматизировать процесс измерения.

Даже начинающий пользователь сможет выполнить измерение оптической линии рефлектометром РЕЙС-750.

Достаточно простого нажатия кнопки "СТАРТ", чтобы определить местоположение стыков, соединений, разрывов, определить потери в стыках, сварных швах и получить рефлектограмму измеряемого оптического волокна.

Встроенный измеритель мощности и источник излучения

Прибор оснащен встроенным измерителем мощности и источником излучения.

OTDR - вход рефлектометра

PM - вход измерителя мощности.

Внутренняя и внешняя энергонезависимая память

Для сохранения результатов измерений в прибор встроена энергонезависимая память.

 Дополнительно можно использовать сменную карту памятиmicro-SD объемом до 32 GB. Это позволяет сохранить тысячи трасс оптических линий.

Связь с компьютером по USB

Наличие порта mini-USB позволяет легко передавать измеренные рефлектограммы и другие данные из памяти РЕЙС-750 на компьютер.

Также легко информация с компьютера может быть передана в прибор.

Связь по Bluetooth с планшетами и смартфонами под управлением Android

Разработанная специалистами фирмы СТЭЛЛ программа REID OTDR позволяет выполнять все действия с прибором находясь от него за несколько метров.

Программу REID OTDR можно бесплатно скачать в Google Play.

Стандартный формат файла Bellcore/Telecordia

Прибор поддерживает формат файла SOR версии 2.0, являющийся стандартным для оптических рефлектометров.

Небольшой вес

 Небольшой вес прибора (всего 0,3 килограмма) позволяет легко носить его в кармане

Невысокая стоимость

Несмотря на широкие функциональные возможности и высокие технические характеристики оптический рефлектометр РЕЙС-750 имеет невысокую стоимость.

Сочетание в одном приборе хороших технических характеристик, широких функциональных возможностей, мощного встроенного вычислителя, компактности, небольшого веса, простоты в обращении и невысокой стоимости делают оптические рефлектометры РЕЙС-750 незаменимыми для работы с оптическими линиями как в полевых, так и лабораторных условиях.
