В Реестре СИ РФ и может быть поверен перед отгрузкой

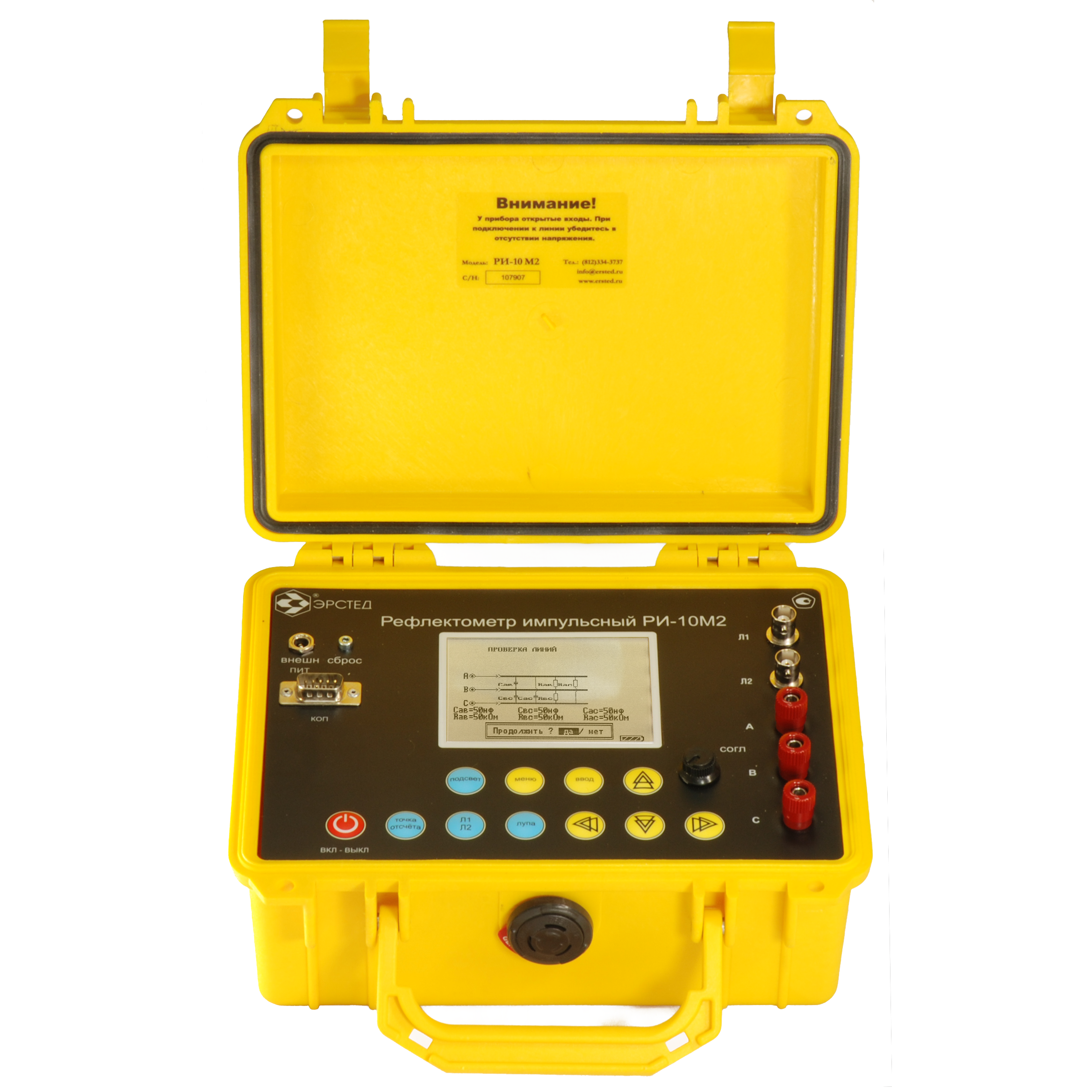

Прибор, сочетающий в одном корпусе функции рефлектометра РИ-10М1 и кабельного моста. Полевое исполнение - в герметичных, ударопрочных корпусах. Это высококачественные корпуса фирмы PELLI, которые соответствуют армейскому стандарту класса защиты IP68.
Импульсный рефлектометр РИ-10М2 – это одноканальный кабельный локатор с блоком мостовых измерений, предназначенный для определения характера и местоположения неоднородностей и повреждений кабельной линии (обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, катушка Пупина, разбитость пар), а также для измерения основных параметров кабельных линий мостовым методом (сопротивление шлейфа, сопротивление изоляции, измерение ёмкости кабеля, ассиметрия жил, напряжение, расстояние до утечки и обрыва).
Импульсный рефлектометр РИ-10М2 по характеристикам блока рефлектометра заменяет приборы: ИР-10, ИР-10М, РИ-10, РИ-10М, РИ-10М1.
Назначение
Прибор РИ-10М2 состоит из объединённых в одном корпусе двух блоков: блока рефлектометра и блока кабельного моста.
Предназначен для проведения измерений на симметричных и несимметричных кабелях.
Типы измерений, обеспечиваемые блоком рефлектометра:
• измерение длин кабелей;
• измерение расстояний до неоднородностей волнового сопротивления или повреждений;
• измерение коэффициента укорочения линии при известной ее длине;
• определение характера повреждений.
Типы измерений мостовым методом, обеспечиваемые блоком кабельного моста:
• измерение сопротивления шлейфа;
• измерение сопротивления изоляции;
• измерение электрической ёмкости;
• измерение напряжения постоянного и переменного тока;
• определение омической асимметрии жил;
• определение расстояния до места понижения сопротивления изоляции;
• определение расстояния до места обрыва жилы кабеля;
• определение расстояния до места короткого замыкания жил кабеля.
Область применения
Импульсный рефлектометр РИ-10М2 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:
- медножильные кабели связи (ТПП, МКС и т.п.);
- кабели сигнализации и управления (СБПЗАВпШп и т.п.);
- силовые кабели (АСБ, ВВГ, СИП и т.п.);
- воздушные кабельные линии;
- компьютерные сети (СКС и т.п.);
- телевизионные и радиочастотные кабельные линии (РК-75 и т.п.).
- для определения длины кабеля при его производстве, складировании и торговле.
Кабельный мост представляет собой универсальное измерительное устройство, включающее в себя комплекс схем, реализуемых на основе мостов постоянного тока (мостовой метод измерения) и баллистического метода измерений. Используя предложенные схемы измерений, можно определить параметры кабеля (сопротивление шлейфа, сопротивление изоляции, омическую асимметрию, электрическую ѐмкость), а также рассчитать расстояние до места повреждения (обрыв, пониженное сопротивление изоляции, короткое замыкание). Микропроцессорная обработка позволяет автоматизировать выполнение вычислений, а также автоматически выбирает диапазон измерений.
Особенности прибора
- отображение рефлектограмм на экране ЖКИ с разрешением 320х240 точек;
- измерение в реальном масштабе времени;
- максимальная дальность — до 50 км;
- высокое разрешение по дальности: 1 м в диапазонах 250 м – 2,5 км; 2 м -20 м в диапазонах 5 км – 50 км;
- возможность детального рассмотрения интересующего участка рефлектограммы в реальном масштабе времени;
- подавление асинхронных помех;
- цифровая индикация расстояния до любого участка рефлектограммы или между любыми участками рефлектограммы;
- энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения;
- режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти;
- сравнение с рефлектограммой из памяти прибора;
- встроенная таблица коэффициентов укорочения (для рефлектометра) на 200 значений, с возможностью ее пополнения;
- встроенная таблица характеристик кабеля (для моста);
- возможность обмена данными с ПК;
- все измерения мостовым методом сопровождаются пояснительными схемами на экране прибора;
- брызгозащитное исполнение в герметично закрывающимся корпусе с повышенной механической прочностью (класс защиты IP67).
Технические характеристики
|
|
Блок рефлектометра
|
|
|
Диапазон измерения расстояния (временной задержки)
|
от 0 до 50000 м (от 0 до 500 мкс)
|
|
Поддиапазоны измерений
|
0 — 250 м (0 – 2,5 мкс);
0 — 500 м (0 -5 мкс);
0 – 1 000 м (0 — 10 мкс);
0 – 2 500 м (0 — 25 мкс);
|
0 – 5 000 м (0 — 50 мкс);
0 – 12 500 м (0 — 125 мкс);
0 – 25 000 м (0 — 250 мкс);
0 – 50 000 м (0 — 500 мкс);
|
|
Инструментальная погрешность измерения расстояния
|
от 0.04% до 0.4% в зависимости от поддиапазона измерений от 1 м до 20 м при КУ=1.500
|
|
Эффективная частота дискретизации
|
100 МГц
|
|
Длительность зондирующего импульса
|
от 10 нс до 20 мкс
|
|
Амплитуда зондирующего импульса
|
10 В на согласованную нагрузку
|
|
Чувствительность приёмного тракта
|
не хуже 1 мВ
|
|
Диапазон перекрываемого затухания
|
не менее 80 дБ
|
|
Диапазон установки коэффициента укорочения
|
от 1.00 до 3.00, с шагом 0.01
|
Блок кабельного моста
|
|
|
|
Пределы допускаемой абсолютной погрешности измерения сопротивления шлейфа
|
в диапазоне от 1,0 Ом до 9 900 Ом ±(0,005R+0,2) Ом
|
|
Пределы допускаемой абсолютной погрешности измерения сопротивления изоляции
|
при измерительном напряжении постоянного тока (180 ± 10) В
· в диапазоне от 10 кОм до 999 кОм ± 0,01R
· в диапазоне от 1 МОм до 999 МОм ± 0,02R
· в диапазоне от 1000 МОм до 10000 МОм ± 0,1R
|
|
Пределы допускаемой абсолютной погрешности измерения электрической ёмкости
|
в диапазоне от 1 нФ до 3000 нФ ±(0,1С+1) нФ
|
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока
|
в диапазоне от 1 В до 200 В ±(0,01U+1) В
|
|
Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока частотой (50 ± 5) Гц
|
в диапазоне от 10 В до 250 В ±(0,02U+2) В
|
Общие характеристики
|
|
|
Дисплей
|
монохромный 3,8” (320×240 пикселей)
|
|
Время непрерывной работы от аккумулятора
|
не менее 8 часов
|
|
Время непрерывной работы от блока питания
|
не ограничено
|
|
Диапазон рабочих температур
|
от -20 °С до +40 °С
|
|
Габаритные размеры
|
240х200х115 мм
|
|
Масса
|
не более 2 кг
|
Комплект поставки
|
|
|
Рефлектометр импульсный РИ-10М2
|
1 шт.
|
|
Блок питания (зарядное устройство)
|
1 шт.
|
|
Кабель соединительный для рефлектометра 1.0 м, 75 Ом, BNC.M-крокодилы
|
2 шт.
|
|
Провод соединительный для моста 1,0 м, «банан»-крокодил
|
3 шт.
|
|
Руководство по эксплуатации РЭ
|
1 шт.
|
|
Сумка для аксессуаров
|
1 шт.
|
| |
|
|
Кабель COM to COM
|
1 шт.
|
Дополнительная комплектация
|
|
Устройство переходное – УП-1 для работы на кабелях под напряжением до 380 В;
|
|
Кабель-удлинитель 5 м, 75 Ом, BNC.M-BNC.F
|
|
Кабель соединительный 1,5 м, 75 Ом, BNC.M-крокодилы 25.4 мм
|
|
Кабель соединительный 0,1 м, 75 Ом, BNC.M-крокодилы
|
|
Переходник BNC.M – клеммы
|
Сертификаты
Прибор сертифицирован Госстандартом России и занесен в Госреестр под № 43345-09. Свидетельство об утверждении типа средств измерений RU.C.35.022.A номер 38547

срок обработки заказа 6-9 р. дней
|
