В Реестре СИ РФ и может быть поверен перед отгрузкой

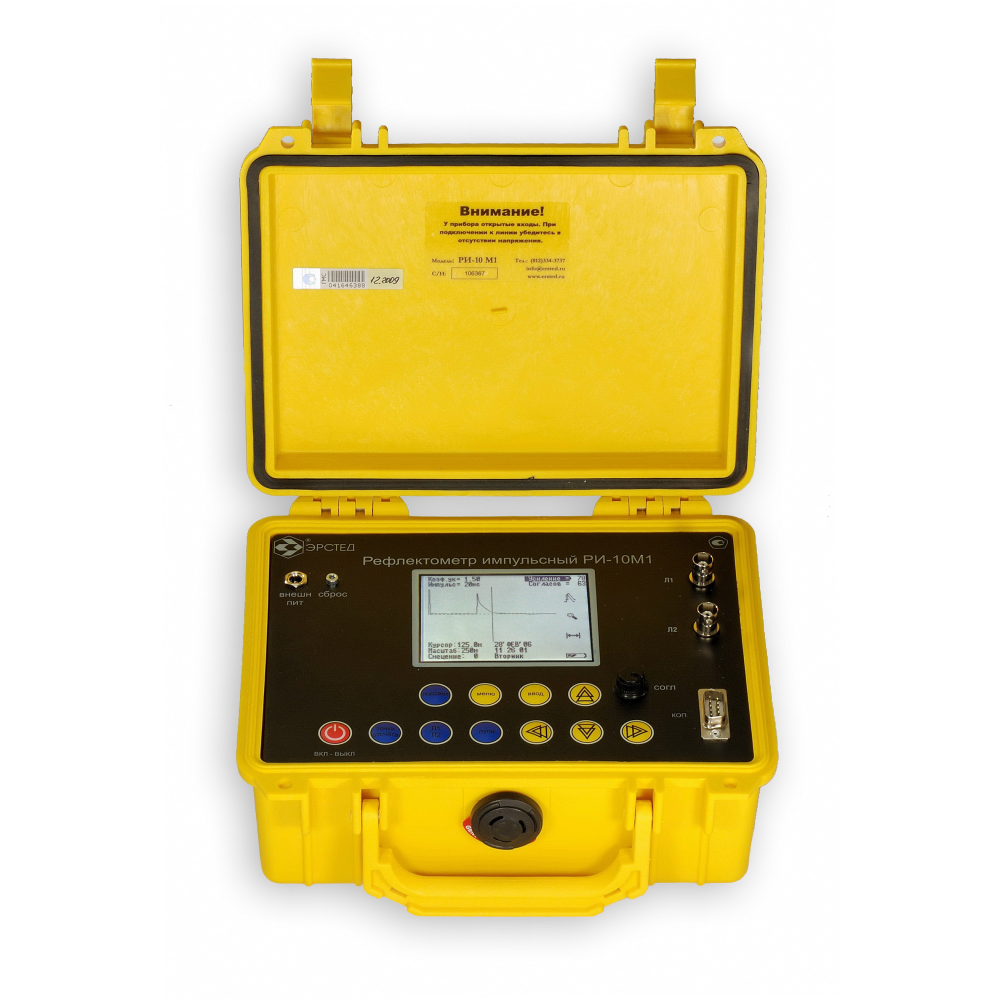

Импульсный рефлектометр РИ-10М1 – это одноканальный кабельный локатор, предназначенный для определения характера и местоположения неоднородностей и повреждений кабельной линии (обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, катушка Пупина, разбитость пар). Полевое исполнение - в герметичных, ударопрочных корпусах. Это высококачественные корпуса фирмы PELLI, которые соответствуют армейскому стандарту класса защиты IP68.
Импульсный рефлектометр РИ-10М1 по характеристикам заменяет приборы: ИР-10, ИР-10М, РИ-10, РИ-10М.
РИ-10 М1 предназначен для проведения следующих типов измерений на симметричных и несимметричных кабелях:
- измерение длин кабелей;
- измерение расстояний до неоднородностей волнового сопротивления или повреждений;
- измерение коэффициента укорочения линии при известной ее длине;
- определение характера повреждений.
Импульсный рефлектометр РИ-10М1 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:
- медножильные кабели связи (ТПП, МКС и т.п.);
- кабели сигнализации и управления (СБПЗАВпШп и т.п.);
- силовые кабели (АСБ, ВВГ, СИП и т.п.);
- воздушные кабельные линии;
- компьютерные сети (СКС и т.п.);
- телевизионные и радиочастотные кабельные линии (РК-75 и т.п.);
- для определения длины кабеля при его производстве, складировании и торговле.
Особенности прибора
- отображение рефлектограмм на экране ЖКИ с разрешением 320х240 точек;
- измерение в реальном масштабе времени;
- максимальная дальность — до 50 км;
- высокое разрешение по дальности: 1 м в диапазонах 250 м – 2,5 км; 2 м -20 м в диапазонах 5 км – 50 км;
- возможность детального рассмотрения любого участка рефлектограммы;
- подавление асинхронных помех;
- режим регистрации разбитости пар;
- энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения;
- режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти;
- сравнение с рефлектограммой из памяти прибора;
- встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения;
- возможность обмена данными с ПК;
- брызгозащитное исполнение в герметично закрывающимся корпусе с повышенной механической прочностью.
Технические характеристики
|
|
|
Диапазон измерения расстояния
(временной задержки)
|
от 0 до 50000 м (от 0 до 500 мкс)
|
|
Поддиапазоны измерений
|
0 — 250 м (0 – 2,5 мкс);
0 — 500 м (0 -5 мкс);
0 – 1 000 м (0 — 10 мкс);
0 – 2 500 м (0 — 25 мкс);
|
0 – 5 000 м (0 — 50 мкс);
0 – 12 500 м (0 — 125 мкс);
0 – 25 000 м (0 — 250 мкс);
0 – 50 000 м (0 — 500 мкс);
|
|
Инструментальная погрешность измерения расстояния
|
от 0.04% до 0.4% в зависимости от поддиапазона измерений
от 1 м до 20 м при КУ=1.500
|
|
Эффективная частота дискретизации
|
100 МГц
|
|
Дисплей
|
монохромный 3,8” (320×240 пикселей)
|
|
Длительность зондирующего импульса
|
от 10 нс до 20 мкс
|
|
Амплитуда зондирующего импульса
|
10 В на согласованную нагрузку (20 В в режиме х/x)
|
|
Чувствительность приёмного тракта
|
не хуже 1 мВ
|
|
Диапазон перекрываемого затухания
|
не менее 80 дБ
|
|
Диапазон установки коэффициента укорочения
|
от 1.00 до 3.00, с шагом 0.01
|
|
Время непрерывной работы от аккумулятора
|
не менее 8 часов
|
|
Время непрерывной работы от блока питания
|
не ограничено
|
|
Диапазон рабочих температур
|
от -20 °С до +40 °С
|
|
Габаритные размеры
|
240х200х115 мм
|
|
Масса
|
не более 2 кг
|
Комплект поставки
|
|
|
Рефлектометр импульсный РИ-10М1
|
1 шт.
|
|
Блок питания (зарядное устройство)
|
1 шт.
|
|
Кабель соединительный 1.0 м, 75 Ом, BNC.M-крокодилы
|
2 шт.
|
|
Руководство по эксплуатации РЭ
|
1 шт.
|
|
Cумка для аксессуаров
|
1 шт.
|
| |
|
|
Кабель COM to COM
|
1 шт.
|
Дополнительная комплектация
|
|
Устройство переходное – УП-1 для работы на кабелях под напряжением до 380 В;
|
|
Кабель-удлинитель 5 м, 75 Ом, BNC.M-BNC.F
|
|
Кабель соединительный 1,5 м, 75 Ом, BNC.M-крокодилы 25.4 мм
|
|
Кабель соединительный 0,1 м, 75 Ом, BNC.M-крокодилы
|
|
Переходник BNC.M – клеммы
|
Сертификаты
- Прибор сертифицирован Госстандартом России и занесен в Госреестр. СВИДЕТЕЛЬСТВО об утверждении типа средств измерений C.27.022.A номер 40346
- Прибор зарегистрирован в Реестре средств измерений, испытательного оборудования и методик измерений, применяемых в ОАО «РЖД» под № МТ 029.2015

срок обработки заказа 3-6 р. дней
|
