Портативный осциллограф-регистратор Yokogawa DL350

Артикул: Yokogawa DL350

Производитель: Yokogawa (Япония)

 Портативный модульный осциллограф- регистратор

Максимум 32 каналов аналогового ввода с автономным питанием

Выбирайте из 18 типов входного модуля и установить до 2 в ScopeCorder в то время, чтобы настроить ScopeCorder до 32 каналов.

• Формат А4 - компактное шасси
• Одновременное изолированных входов максимальное
  8-ч (1 мвыб/с) или 4-канальный (100 МС/с)
  Входы сканирования максимальная 32-ч
  (10 КС/с) или 16 каналов (20 КС/с)
• Питание от сети /постоянного тока /аккумулятор

Гибкая запись в единый портативный инструмент с высоким уровнем иммунитета и сопротивляемости при колебательном движении

Гибкий ввод

Выбирайте из 18 типов входных модулей, которые совместимы с другими ScopeCorders

Вибрации устойчивы

Инструменты, используемые для транспортного средства, водительского удостоверения или обслуживания поля должны быть в состоянии сделать достоверные измерения. В DL350 имеет алюминиевый внутренний каркас и внешний резиновый бампер и соответствует японскому стандарту JIS D1601 за сопротивление бортовых ударов и вибрации.

Работает при минусовых температурах

Даже при использовании аккумуляторной батарее, DL350 будет работать в диапазоне температур от 0 до 45 градусов. В DL350 обеспечивает высокое качество лабораторных измерений в суровых условиях поля.

Высокая скорость и долгосрочной записи, используя большой объем памяти и прямой записи на SD-карту

• До 100 Мега-баллов за Модуль памяти
• До 50 дней непрерывной записи на SD карту

Простота использования в полевых условиях

• Интуитивное управление с помощью 8.4 TFT сенсорный экран
• Выбор из двух режимов работы, осциллографа или регистратора данных
• DL350 помощник программное обеспечение помогает настроить настройка и резервное копирование данных на месте

Более чем инструментом тестирования

В DL350 ScopeCorder совмещает в одном компактном приборе все измерения и записи возможности вам нужно, когда вы находитесь вдали от Вашего офиса или лаборатории. В DL350 обеспечивает гибкость вам нужно, когда вам это нужно: будете ли вы записывать высокой скоростью переходных процессов или долгосрочные сигналы, с помощью быстрой и простой настройки или расширенные функции.

Полного самообеспечения сигнала

Является ли это простой высокая точность измерения напряжения или смесь сигналов, поступающих от таких вещей как датчики тока, датчики температуры, датчики деформации, акселерометры и серийный автобусы, DL350 может обрабатывать их все без лишних ящиков и кабелей.

Эту необыкновенную возможность ввода реализуется с помощью 2 слотов, которые могут быть заполнены с любым из 18 разных типов пользователей-замена модулей ввода. Это означает, например, что 4 изолированные 16-разрядные входы напряжения могут быть измерены на 1 мс/с, наряду с 16 температуры. Поменять модуль и измерения в 100 МС/с 12 бит и 1 кв изоляции. Между тем есть 16 встроенных дискретных входов; своп в модуль дискретного ввода, чтобы добавить еще больше. Производить измерения переменного тока, как цифровой мультиметр с модулем RMS в режиме реального времени или использовать математику канала после записи.

Использовать его как систему сбора данных или длинный осциллограф памяти

До 5 Gpoints данных в модуль может быть записан непосредственно на карту SD. Это означает, что DL350 может использоваться для непрерывной записи до 50 дней. Для высокоскоростных сигналов до 100 м баллов за модуль встроенной памяти для съемки быстрых переходных процессов. Это почти в 10 000 раз больше, чем другие портативные осциллографы или инструменты тестирования и, таким образом, сигналы могут быть захвачены с более высокими частотами дискретизации или более длительное время.

Точное измерение быстрое переключение сигналов

Уникальным среди портативных измерительных приборов, есть высокоскоростной высокого разрешения модуль доступен для DL350. Это обеспечивает индивидуально изолированные 12-бит, 100 мвыб/с входы, которые могут точно измерить и записать переходных сигналов накладывается на слабых сигналов. Например, переходные процессы, происходящие на выходах инвертора, или по краям управляющие сигналы, которые находятся вне досягаемости традиционных портативных измерительных приборов.

Комплексное тестирование легко

Полная запись гибкости

Для пользователей, которые больше знакомы с самописцы, чем с длинными осциллографы памяти, DL350 предлагает выбор режимов работы. Режим диктофон предназначен для длительной непрерывной записи в течение определенного периода времени, и где указанный интервал выборки. Мастер установки может использоваться в этом режиме, чтобы быстро руководство оператора через весь процесс установки.

Режим осциллографа позволяет DL350, чтобы использоваться, как осциллограф, со всеми сопутствующими преимуществами, такими как комплексный запуск и гибкое использование памяти. Используя память история позволяет до 1000 отдельный срабатывает приобретений, чтобы быть захвачены во внутреннюю память, а потом просматривать. Таким образом, причин и последствий нарушения может быть тщательно проанализированы так же легко, как листать фотоальбом.

Интуитивно понятное управление

8,4-дюймовый резистивный сенсорный экран был принят для того, чтобы доставить с высоким уровнем производительности. В средах с высоким уровнем электрических помех, таких как двигатели и инверторы, точность измерения сохраняется при включении блок для работы (в перчатке) пальцев или стилуса.

Даже когда выключается подсветка и сенсорный экран не активен Пользователь по-прежнему имеет доступ к старт/стоп, ручной запуск и сохранение данных ключей. Для пользователей, незнакомых с государством-оф-арт-измерительных приборов, а также помогут через встроенный цифровой инструкция.

Множество триггеров для поиска неисправностей

У пользователя есть выбор простой триггер на уровне или можете использовать расширенный триггеры, такие как Длительность импульса, период сигнала и триггеры по нескольким каналам. Например, окно волна запуска идеально подходит для переменного тока контроля мощности линии позволяют скачков напряжения, перепадов, скачков, фазовых сдвигов или бросивших школу, чтобы быть легко захвачены (за 40 до 1000 осциллограмм Гц).

Оставить DL350 без присмотра и автоматически сохранить осциллограмму в файл или отправить уведомление по электронной почте, если и когда это срабатывает.

Внешняя частота синхросигнала и триггеры

В DL350-это в первую очередь инструмент поле, однако он по-прежнему обеспечивает функциональность вы ожидаете в слесарного инструмента. Частота синхросигнала, триггер и начать/остановить управления доступны как внешние сигналы. Например, роторный шифратор угла или степени колесо может быть использован в качестве частоты дискретизации для анализа вращения двигателя и производительность.

Изоляция

Входные модули, используемые в DL350 ScopeCorder совместимы с DL850E и DL850EV ScopeCorders, и SL1000. В DL350 наследует технологическими разработками более 30 лет стремления к потребности измерения электромеханических систем.

isoPROTM – передовая технология измерения

Модули ввода с питанием от ИОКОГАВА по isoPRO™ технология, которая предлагает лучшую в отрасли производительность изоляции на самых высоких скоростях. технология сердечника isoPRO™, разработанный с приложений энергосбережение в виду, обеспечивает производительность, необходимую для разработки высокоэффективных преобразователей, которые работают с высокими напряжениями, большими токами и высокой частоты.

Использование оптических волокон позволяет достижение высокой скорости передачи данных и высокое напряжение изоляции.

Высшее Регистрация напряжения и лучше КОСС

720268 высокого напряжения модуль ввода новой высоковольтной, высокое разрешение, 1 мс/с, 16 бит модуль изоляции (модель 720268), который также способен прямой СРЕДНЕКВАДРАТИЧНОГО измерения, имеет улучшенную частоту дискретизации (до 1 мс/С) и усовершенствованный максимальное входное напряжение (1000 В Скз).

Обычно, для того чтобы осуществить высокую эффективность изоляции в небольшой пакет, необходимо повысить входное сопротивление и понижает напряжение внутренней цепи. Однако увеличение входного сопротивления приводит к уменьшению коэффициент ослабления синфазного сигнала (КОСС) и точность измерения.

Благодаря новой цифровой изолятор в этот модуль, высокое напряжение входного сигнала может быть получено без увеличения размера. Высокая производительность изоляции ведется без ущерба для КОСС.

Стабильные результаты измерения в R&D и техническое обслуживание

Традиционно различные измерительные приборы различных размеров и возможности используются в R&D лаборатории и в поле. Так как точность, помехоустойчивость и другие характеристики не совпадают, борьба инженеров соотнести измерения.

Подключаемые модули в DL350 общие* для тех, DL850E и DL850EV, высокий-конец ScopeCorder моделей. С помощью общих* модули для разработки продукта, проверки и технического обслуживания на месте установки, высокое качество измерений соответствует.

*С некоторыми исключениями

Контроль шин CAN , LIN и SENT (с опцией /VE). При наличии у вашего осциллографа DL350 опции /VE и модуля контроля шины для декодирования сигналов шин CAN, LIN или SENT и отображения информации в виде тренда и сравнения с аналоговыми данными , приходящими от реальных датчиков. Это позволяет инженерам-авторазработчикам получать представление о динамическом поведении полной электромеханической системы.

1.Кнопка START/STOP

2.КнопкаTRIGGER

3.Кнопка SAVE

4.Выключатель питания

5.8.4-дюйм. сенсорный экран

6.Слоты входного модуля(2 слота)

7.Логические входные клеммы

9.EXT I/O

10.Слот SD-карты памяти

11.USB порты для

12.Ethernet
(100BASE-TX/10BASE-T)

13.USB порт (PC)

14.Батарейный отсек
(опция /EB )

Обширная линейка входных модулей:

НОВЫЕ - высокоскоростной, высоковольтный, аналоговый и цифровой

	100 МС/вход s Module720211 100 МС/с дискретизации 12 битным разрешением 1 кв изолированный вход
	Высокого Входного Напряжения Модуля 720268 Соответствует 1000 Вср САТ II и САТ III 600 Вср Отлично подходит для поддержания оборудование распределения мощности
	Модуль CAN шины монитор 720240 Декодирует сообщения по шине CAN  и отображает их в виде трендов на экране

Дополнительные опции лицензии на DL350

Это лицензионное программное обеспечение, позволяющее пользователям добавлять “выпуск автомобиля”, программный вариант для DL350 ScopeCorder, сами по себе после приобретения основного блока.
Основной блок должен прошивка быть обновлена до версии 1.10 или более поздней версии. Версия прошивки 1.10 будет отправлен и стать загружаемые в середине декабря.

Файл данных на ПК и настройка управления

DL350 помощник программное обеспечение —бесплатное программное обеспечение—

Файлы данных или конфигурации программа установки файлов, сохраненных на карте памяти SD DL350 могут быть сохранены нажатием кнопки. Удаленная настройка, старт-стоп, контроль и настройка редактирования файла также можно легко сделать на подключенном ПК.

Удаленный мониторинг сигналов и аппаратура контроля

XWirepuller —Бесплатное Программное Обеспечение—

Пульт дистанционного управления и отображения сигнала мониторинга DL350 через USB или Ethernet.

Отображение и анализ записанных осциллограмм

Xviewer Lite —бесплатная программа—

Осциллограммы нагрузки захвачен DL350 и дисплей, зум, а также экспортировать данные в популярном формате CSV.

Xviewer —Передовое Программное Обеспечение—

В дополнение к функциям XViewer облегченная, измерение параметров, статистический анализ, быстрое преобразование Фурье и фильтрация загруженных DL350 данных может быть выполнена.

Бесплатная пробная Xviewer

Получить бесплатную 30-дневную пробную версию Xviewer в tmi.yokogawa.com.

ФУНКЦИИ

Проверить качество линии электропередач, используя гармоники, мощность и БПФ анализ

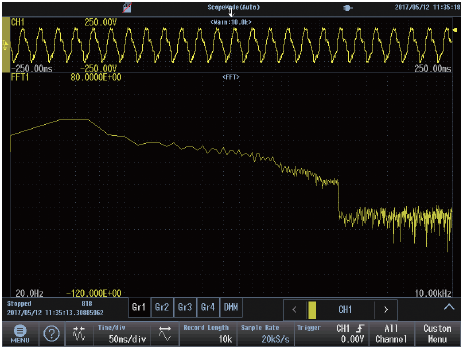

Мощность в одно - и 3-фазных системах может быть оценен. Кроме того, для основных сигналов частоты 50 или 60 Гц, до 40 гармоники заказы могут быть проанализированы. В качестве альтернативы используйте набор БПФ функции для выполнения полного частотного анализа.

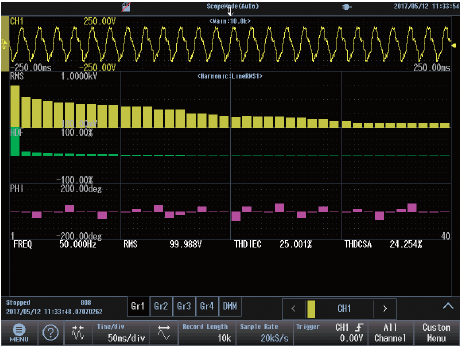

Гармонический анализ (гистограммы)

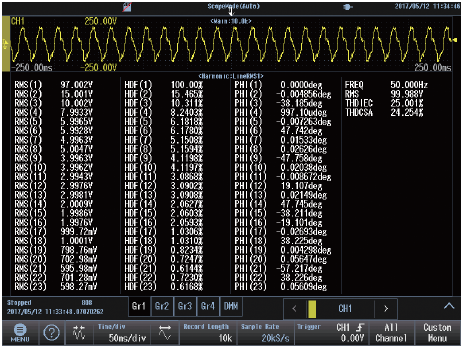

Гармонический анализ (из перечисленных)

ПОДРОБНЕЕ
