Мини-рефлектометр РЕЙС-45

Артикул: РЕЙС-45

Производитель: РЗА НПФ

Мини-рефлектометр РЕЙС-45 это легкий, простой, имеющий малое энергопотребление и недорогой карманный рефлектометр, разработанный фирмой СТЭЛЛ для обнаружения несложных повреждений кабельных линий: короткое замыкание, обрыв, низкоомная утечка и т.д.

РЕЙС-45 работает на основе метода импульсной рефлектометрии и, несмотря на свою простоту, обладает всеми функциональными возможностями больших цифровых рефлектометров.

Мини-рефлектометр РЕЙС-45 может быть применен для измерения на разных типах кабелей. Главное, чтобы в кабеле было по крайней мере два изолированных друг от друга металлических проводника.

Метод рефлектометрии

Сущность метода рефлектометрии заключается в том, что с прибора РЕЙС-45 в кабель посылается короткий импульс, длительностью от нескольких наносекунд до нескольких десятков микросекунд.

Этот импульс распространяется по кабелю со скоростью, сравнимой со скоростью света.

Достигнув конца кабеля (разомкнутого или короткозамкнутого), импульс отражается, и отраженный импульс начинает распространяться в обратную сторону - к началу кабеля (к точке подключения прибора).

По задержке отраженного импульса относительно зондирующего определяется расстояние до конца кабеля.

По форме отраженного импульса можно определить состояние кабеля в месте повреждения (разомкнут или замкнут накоротко).

Области применения

• Отыскание несложных повреждений и неисправностей в кабельных линиях.
• Измерение расстояния до места повреждения (обрыва, короткого замыкания, низкоомной утечки). После этого, если известна топология прокладки кабеля, то есть возможность достаточно точно отыскать место его повреждения.
• Измерение длины кабелей и проводов при их производстве, складировании, учете, хранении.
• Прокладка кабельных линий всех типов в связи, энергетике, горэлектротранспорте, железнодорожном транспорте, морских и речных портах, аэропортах и т. п.
• Прокладка сетей кабельного телевидения и компьютерных сетей.

Отличительные особенности:

1. Простота измерений. Перед измерением кабеля необходимо подключить ко входу прибора присоединительный кабель, входящий в комплект поставки, и установить коэффициент укорочения кабеля, или выбрать его из таблицы.

На случай, если коэффициент укорочения измеряемого кабеля неизвестен, в приборе предусмотрена возможность определения этого коэффициента экспериментальным путем - по отрезку кабеля известной длины, с сохранением результата во встроенной энергонезависимой памяти с временем хранения не менее 10 лет.

Далее необходимо подключить щупы присоединительного кабеля к измеряемому кабелю. При этом на экране прибора появится рефлектограмма этого кабеля.

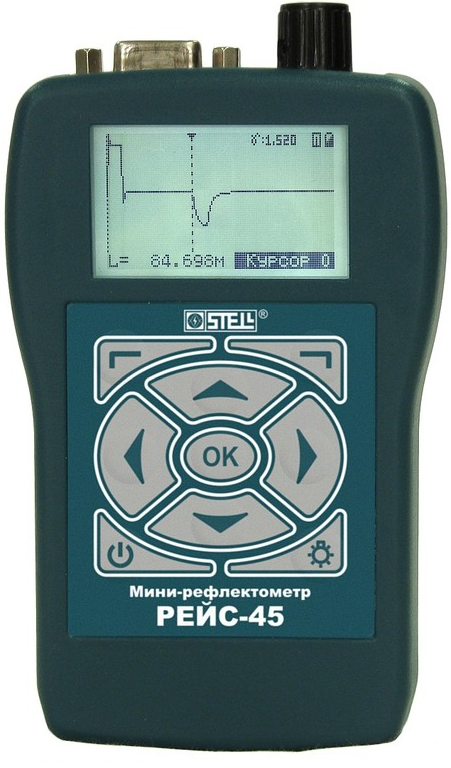

Анализируя рефлектограмму можно определить замкнут или разомкнут другой конец кабеля и при помощи двух специальных вертикальных подвижных курсоров измерить длину кабеля, сохранить рефлектограмму в памяти, сравнить ее с ранее измеренной и т.д.

В приборе РЕЙС-45 реализованы все основные возможности полноценного импульсного рефлектометра.

2.  Малые габариты и вес  Мини-рефлектометр РЕЙС-45 является самым малогабаритным и легким (250 граммов) из всех рефлектометров данного класса и легко умещается в небольшом кармане.

Это очень удобно как при работе в стесненных условиях: в телефонном шкафу, в кабельном колодце, на складе, и т. п., а также и на открытой площадке, при прокладке кабелей как летом так и зимой, при ярком солнечном свете и в темноте.

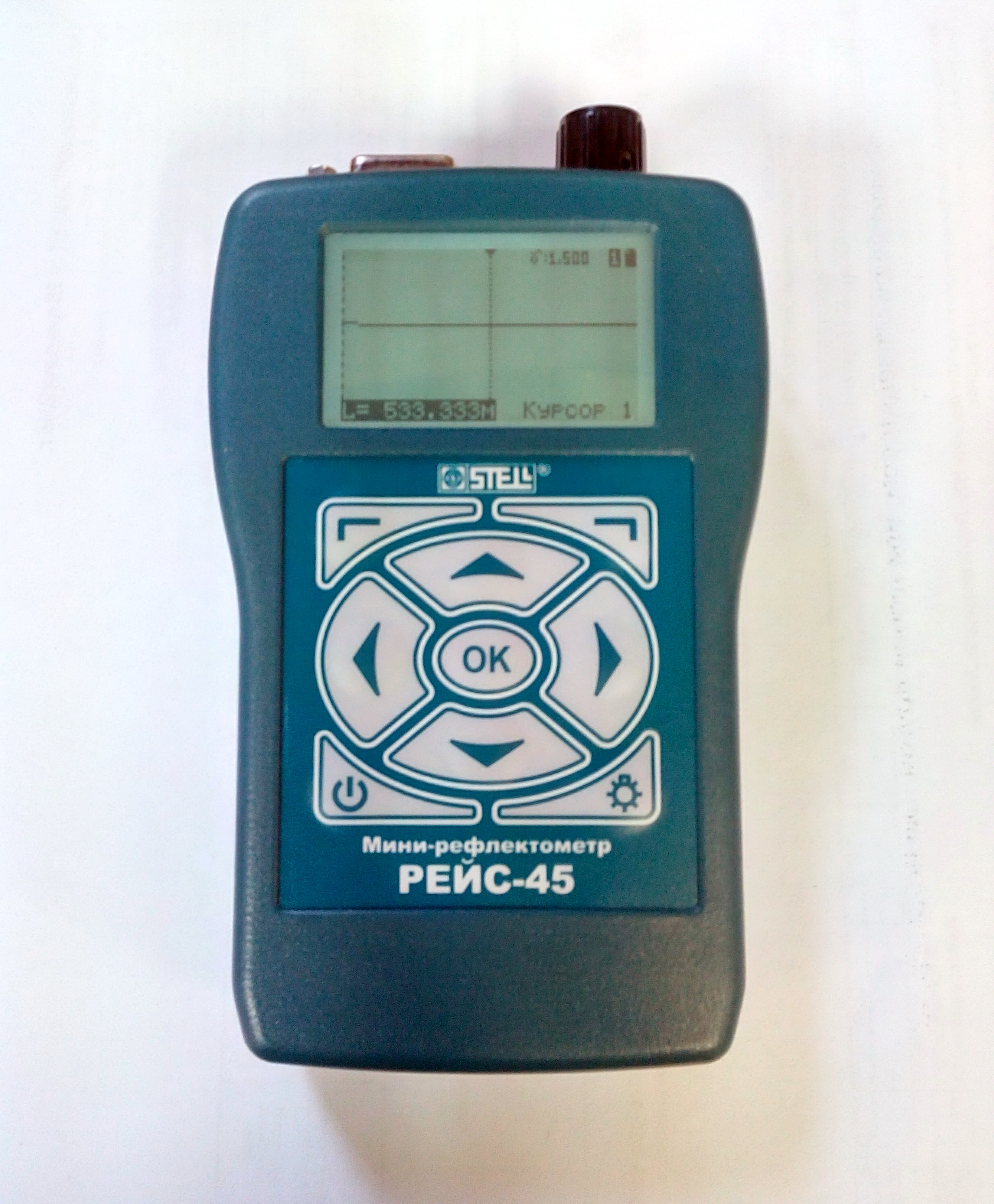

3. Графический ЖКИ - экран с регулируемой подсветкой

Мини-рефлектометр РЕЙС-45 имеет жидкокристаллический экран с разрешением 128х64 пикселей. Это позволяет индицировать все режимы и параметры прибора при измерениях, а также рефлектограммы измеряемого кабеля и измерительные курсоры.

В приборе предусмотрено включение подсветки экрана с регулировкой уровня подсветки. Подсветка экрана включается с клавиатуры и позволяет выбрать несколько уровней яркости.

4. Малое энергопотребление В приборе РЕЙС-45 приняты все возможные меры для сокращения энергопотребления, достигнута очень низкая потребляемая мощность (не более 300 милливатт).  Питается прибор от 4-х аккумуляторов типоразмера ААА емкостью 1000 мА/час.  Для зарядки прибора от сети переменного тока напряжением 100...260 В прибор комплектуется блоком зарядки с разъемом под мини-USB-разъем.

Время непрерывной работы прибора от свежезаряженных новых аккумуляторов и выключенной подсветке составляет ориентировочно 15 часов.

5. Память данных и результатов измерений В мини-рефлектометре РЕЙС-45 предусмотрена возможность сохранения измеренных значений коэффициентов укорочения и рефлектограмм кабелей во встроенной энергонезависимой памяти. Время хранения - не менее 10 лет.

6. Выход на компьютер Вся информация из памяти прибора РЕЙС-45 может быть передана в компьютер через мини-USB разъем для архивирования данных или последующей обработки. Возможна также загрузка данных из компьютера в память прибора. В комплект поставки прибора входит кабель USB – мини-USB.

7. Низкая цена  Важным преимуществом мини-рефлектометра РЕЙС-45 является его небольшая стоимость.

Приобретая прибор РЕЙС-45 пользователь за небольшие деньги получает полнофункциональный карманный цифровой рефлектометр, простой в эксплуатации, в удобном пластмассовым корпусе, легкий, имеющий малое энергопотребление.

Технические характеристики

Максимальная длина измеряемых кабелей, при коэффициенте укорочения 1,600 -   8000 м
Разрешение по длине    не хуже 4 см
Инструментальная погрешность измерения длины   не более 0,2%
Пределы коэффициентов укорочения   1,000...6,999
Отображение информации   LCD дисплей с разрешением 128х64
 Питание   4 аккумулятора ААА
 Мощность потребления, не более   0,3 Вт
 Диапазон рабочих температур   -10....+50 ºС
 Габаритные размеры   125 х 80 х 35 мм
 Вес   0,25 кг

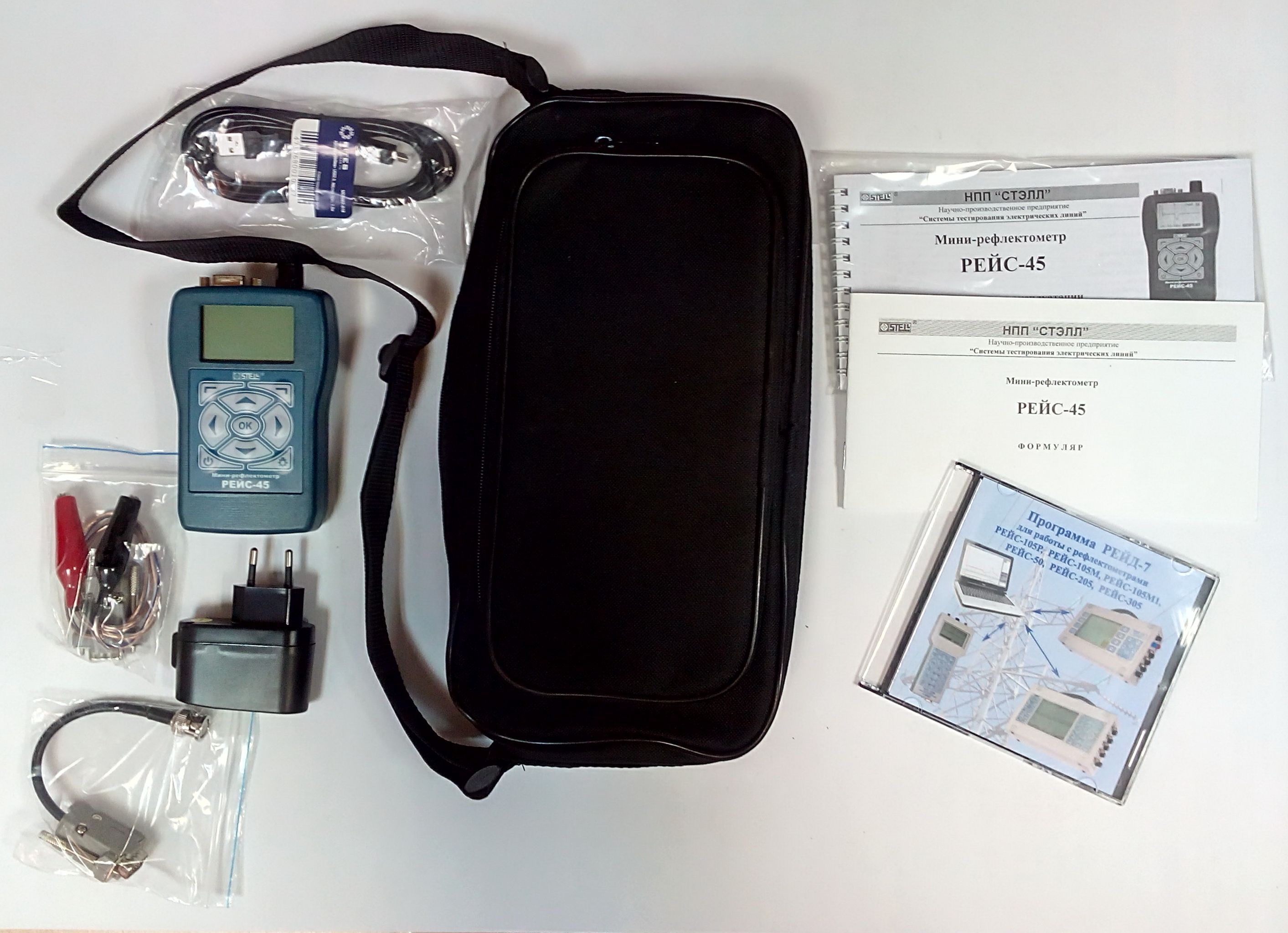

Комплект поставки

1   Мини-рефлектометр РЕЙС-45 (с 4-мя аккумуляторами размера ААА)  1

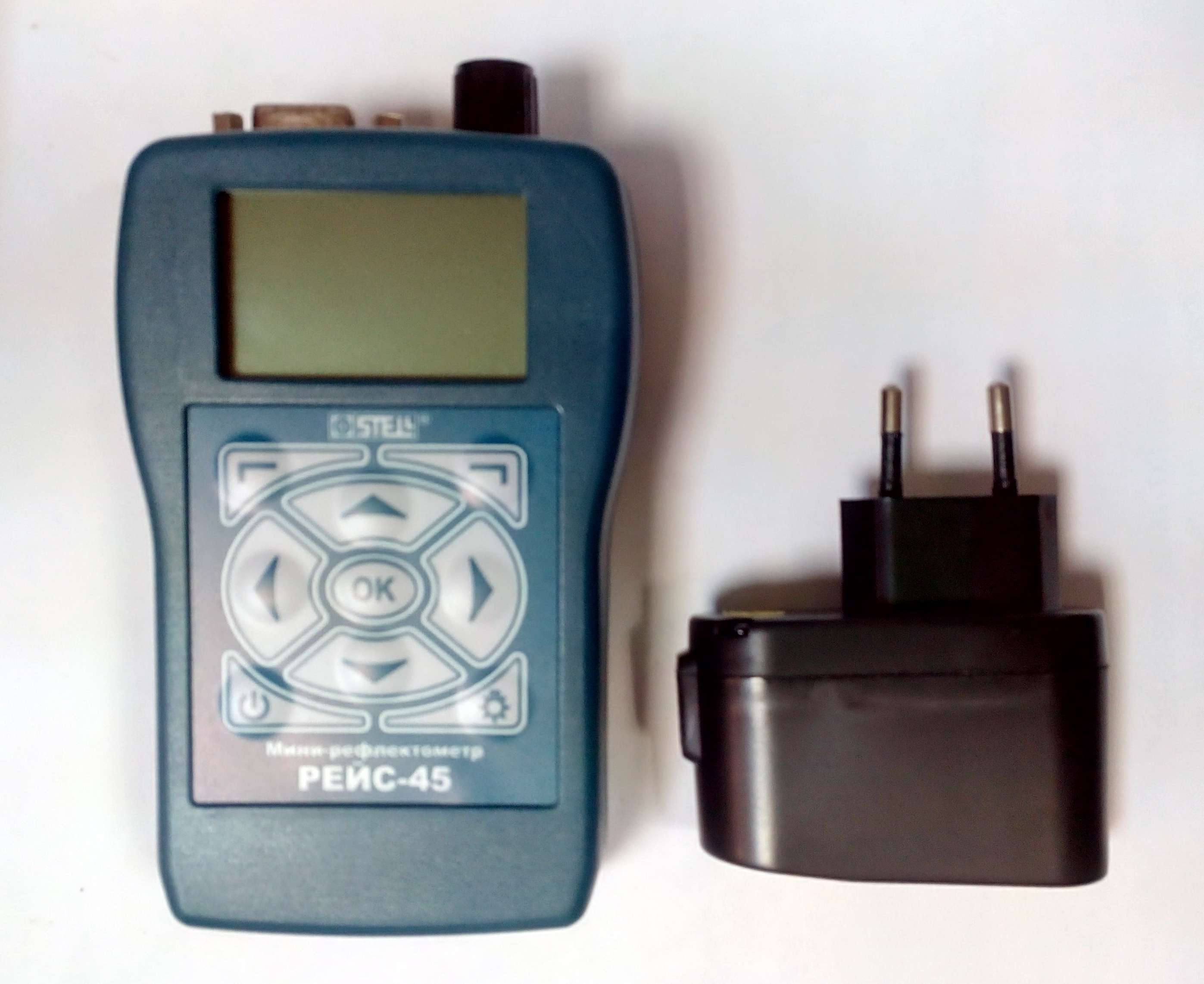

2   Блок питания от сети 100...260В с кабелем USB - миниUSB                  1
3   Кабель присоединительный                                                                       1
4   Кабель калибровки  1
5   Руководство по эксплуатации  1
6   Сумка для переноски  1
