Включён в Реестр СИ РФ. Номер в Госреестре: 68391-17

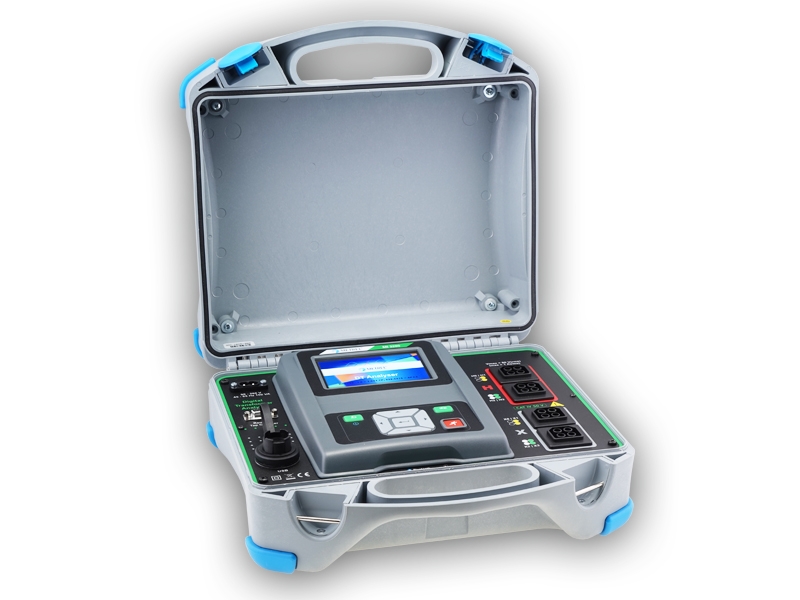

MI 3280 – новый прибор от METREL, созданный для проведения испытаний силовых трансформаторов. Прибор выполнен в удобном переносном корпусе со степенью защиты IP 65, идеально подходящем для работы в полевых условиях.
Функции
- измерение коэффициента трансформации ТН и ТТ,
- измерение тока возбуждения при измерении коэффициента трансформации,
- измерение угла сдвига фаз между первичной и вторичной обмотками,
- измерение сопротивления обмоток.
Особенности
- комбинированное питание,
- высокая степень защиты корпуса (IP 65 при закрытой крышке, IP 54 – при открытой),
- наличие встроенной памяти, ПО для обработки результатов в базовом комплекте,
- цветной сенсорный дисплей.
Характеристики
|
Таблица 1. Основные метрологические характеристики анализаторов MI 3280 при измерении коэффициента трансформации
|
|
|
Диапазон измерения
|
Разрешение
|
Пределы допускаемой абсолютной погрешности измерения
|
|
Напряжение возбуждения 80 В
|
0,8000 ... 9,9999
|
0,0001
|
±(0,2% от измеренного значения + 2 е.м.р.)
|
|
10,000 ... 99,999
|
0,001
|
±(0,2% от измеренного значения + 2 е.м.р.)
|
|
100,00 ... 999,99
|
0,01
|
±(0,2% от измеренного значения + 2 е.м.р.)
|
|
1000,0 ... 1999,9
|
0,1
|
±(0,5% от измеренного значения + 2 е.м.р.)
|
|
2000,0 ... 3999,9
|
0,1
|
±(0,5% от измеренного значения + 2 е.м.р.)
|
|
4000,0 ... 8000,0
|
0,1
|
±(1,0% от измеренного значения + 2 е.м.р.)
|
|
Напряжение возбуждения 40 В
|
0,8000 ... 9,9999
|
0,0001
|
±(0,2% от измеренного значения + 2 е.м.р.)
|
|
10,000 ... 99,999
|
0,001
|
±(0,2% от измеренного значения + 2 е.м.р.)
|
|
100,00 ... 999,99
|
0,01
|
±(0,2% от измеренного значения + 2 е.м.р.)
|
|
1000,0 ... 1999,9
|
0,01
|
±(0,5% от измеренного значения + 2 е.м.р.)
|
|
2000,0 ... 3999,9
|
0,1
|
±(0,5% от измеренного значения + 2 е.м.р.)
|
|
4000,0 ... 8000,0
|
0,1
|
индикация
|
|
Напряжение возбуждения 10 В
|
0,8000 ... 9,9999
|
0,0001
|
±(0,2% от измеренного значения + 2 е.м.р.)
|
|
10,000 ... 99,999
|
0,001
|
±(0,2% от измеренного значения + 2 е.м.р.)
|
|
100,00 ... 999,99
|
0,01
|
±(0,5% от измеренного значения + 2 е.м.р.)
|
|
1000,0 ... 8000,0
|
0,1
|
индикация
|
|
Напряжение возбуждения 5 В
|
0,8000 ... 9,9999
|
0,0001
|
±(0,2% от измеренного значения + 2 е.м.р.)
|
|
10,000 ... 99,999
|
0,001
|
±(0,2% от измеренного значения + 2 е.м.р.)
|
|
100,00 ... 999,99
|
0,01
|
±(0,5% от измеренного значения + 2 е.м.р.)
|
|
1000,0 ... 8000,0
|
0,1
|
индикация
|
|
Напряжение возбуждения 1 В
|
0,8000 ... 9,9999
|
0,0001
|
±(0,2% от измеренного значения + 2 е.м.р.)
|
|
10,000 ... 99,999
|
0,001
|
±(0,5% от измеренного значения + 2 е.м.р.)
|
|
100,00 ... 999,99
|
0,01
|
индикация
|
|
1000,0 ... 8000,0
|
0,1
|
индикация
|
|
Таблица 2. Основные метрологические характеристики анализаторов MI 3280 при измерении фазового сдвига
|
|
|
Диапазон измерения
|
Разрешение
|
Пределы допускаемой абсолютной погрешности измерения
|
|
Измерительная частота 55, 65 или 70 Гц
|
-180,00...180,00 °
|
0,01°
|
±(0,05°)
|
|
Таблица 3. Основные метрологические характеристики анализаторов MI 3280 при измерении сопротивления обмоток
|
|
|
Ток измерения
10...1000 мА
|
Диапазон измерения
|
Разрешение
|
Пределы допускаемой абсолютной погрешности измерения
|
|
|
1,0 ... 999,0 мОм
|
0,1 мОм
|
±(2 % от измеренного значения + 3 е.м.р.)
|
|
|
1,000 ... 9,999 Ом
|
0,001 Ом
|
±(2 % от измеренного значения + 2 е.м.р.)
|
|
|
10,00 ... 99,99 Ом
|
0,01 Ом
|
±(2 % от измеренного значения + 2 е.м.р.)
|
|
|
100,0 …999,9 Ом
|
0,1 Ом
|
±(2 % от измеренного значения + 2 е.м.р.)
|
|
|
Таблица 4. Общие технические характеристики анализаторов MI 3280
|
|
Источник питания
|
14,4 В DC (литий-ионная аккумуляторная батарея)
|
|
Категория перенапряжения
|
50 В КАТ IV
|
|
Класс защиты от поражения электрическим током
|
Двойная изоляция
|
|
Степень загрязнения
|
2
|
|
Степень защиты корпуса
|
IP 65
|
|
Габаритные размеры
|
36*16*33 см
|
|
Масса
|
8,8 кг
|

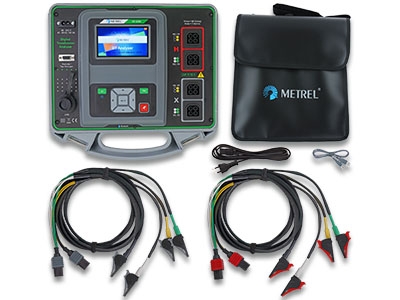

 Стандартный комплект поставки
- Прибор MI 3280
- 4-проводные измерительные провода с зажимами Кельвина, 2,5 м 4 шт
- Кабель USB
- Кабель сетевого питания
- Мягкая сумка для переноски.
- Базовая лицензия на ПО Metrel ES Manager
- Руководство по эксплуатации
Имеется в наличии: Много
|
