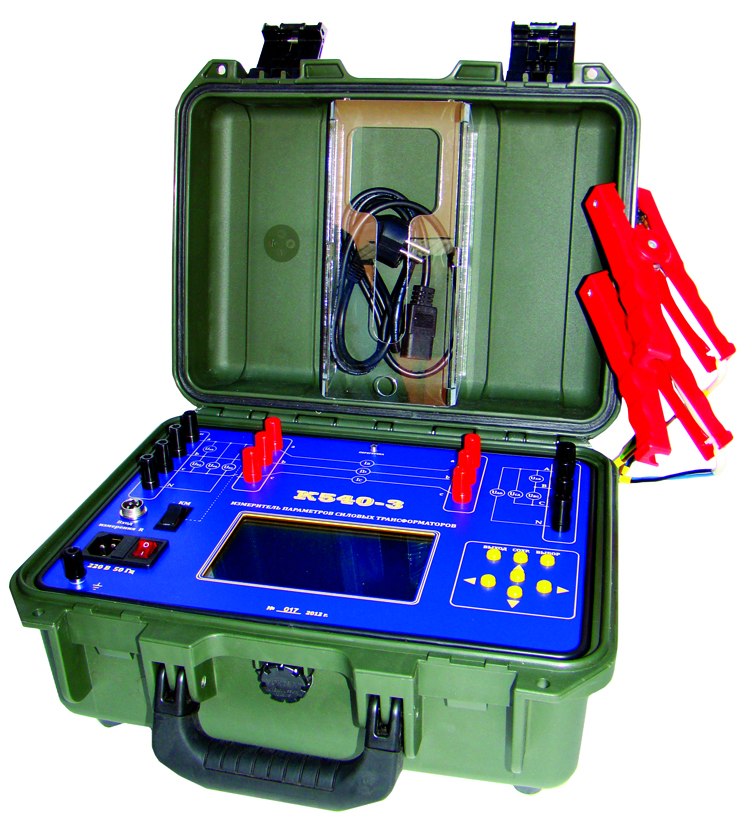

Назначение измерителя параметров силовых трансформаторов К540-3:
Измеритель параметров силовых трансформаторов К540-3 предназначен для выполнения выполнение электромагнитных испытаний трансформаторов всех схем и групп соединения в соответствии с требованиями ПУЭ, а также РД 34.45-51.300-97 «ОБЪЕМ И НОРМЫ ИСПЫТАНИЙ ЭЛЕКТРООБОРУДОВАНИЯ». Методики измерений приведены в соответствии с ГОСТ 3484.1-88 «Трансформаторы силовые. Методы электромагнитных испытаний».
Измеритель предназначен для технического обслуживания, ремонта, наладки, испытаний силовых трансформаторов, как в лабораторных, так и в полевых условиях. Исполнение изделия соответствует климатической категории УХЛ 4.2 по ГОСТ 15150-69.
В процессе измерения выполняется контроль несимметричности, несинусоидальности и частоты напряжения возбуждения.
Функции измерителя параметров силовых трансформаторов К540-3:
- Измерение тока и потерь холостого хода при малом и номинальном напряжениях возбуждения трансформаторов;
- Измерение тока и потерь короткого замыкания;
- Измерение коэффициента трансформации;
- Определение группы соединения обмоток трехфазных трансформаторов и полярности выводов однофазных трансформаторов;
- Измерение сопротивления обмоток трансформаторов постоянному току.
- В процессе измерения выполняется контроль несимметричности, несинусоидальности и частоты напряжения возбуждения.
- Измеритель К540-3 предназначен для технического обслуживания, ремонта, наладки, испытаний силовых трансформаторов, как в лабораторных, так и в полевых условиях службами ОРГРЭС.
Измеритель К540-3 обеспечивает выполнение своих функций в условиях применения соответствующих группе 3 по ГОСТ 22261-94.
Технические характеристики измерителя параметров силовых трансформаторов К540-3
|
Параметр
|
Значение
|
|
Диапазон измеряемых переменных токов (три канала)1, А,
|
0,01-5
|
|
Диапазон измеряемых переменных напряжений (два трех-канальных измерителя)2, В
|
5-400
|
|
Диапазон измеряемых активных мощностей (три канала)1,2, Вт
|
1-2000
|
|
Диапазон измеряемых сопротивлений постоянному току, Ом
|
0,00005-1999
|
|
Диапазон измеряемой частоты, Гц
|
45-55
|
|
Пределы измерения тока, А
|
0,1, 1, 5
|
|
Пределы измерения напряжения, В
|
100-400
|
|
Пределы измерения сопротивления, Ом
|
0,00002-1999
|
|
Основная приведенная погрешность измерения напряжений, не более, %
|
0,2
|
|
Основная приведенная погрешность измерения мощности, не более, %
|
0,5
|
|
Основная приведенная погрешность измерения токов, не более, %
|
0,5
|
|
Абсолютная погрешность измерения частоты, не более, Гц
|
0,25
|
|
Основная приведенная погрешность измерения сопротивления постоянному току, %
|
0,5
|
|
Входное сопротивление каналов измерения напряжения, не менее, кОм
|
400
|
|
Падение напряжения нагрузки каналов измерения силы тока, не более, мВ
|
75
|
|
Средний срок службы прибора не менее, лет
|
8
|
|
Средняя наработка на отказ не менее, ч
|
10000
|
|
1 – без использования внешнего измерительного трансформатора тока
|
|
2 – без использования внешнего измерительного трансформатора напряжения
|
|
Допустимая дополнительная погрешность измерения, вызванная изменением температуры окружающей среды от нормальных до предельных значений в рабочем диапазоне температур, не превышает предела допускаемой основной погрешности
|
|
Нормальные условия применения
|
|
Температура окружающего воздуха, °С
|
20±5
|
|
Относительная влажность воздуха, %
|
30-80
|
|
Атмосферное давление, кПа (мм. рт. ст.)
|
84-106 (630-795)
|
|
Напряжение питающей сети переменного тока, В
|
220±4,4
|
|
Частота питающей сети, Гц
|
50,0±0,5
|
|
Рабочие условия применения
|
|
Температура окружающего воздуха, С,
|
от + 5 до + 40
|
|
Относительная влажность воздуха, %
|
до 80 при 30 °С
|
|
Атмосферное давление, кПа (мм. рт. ст.)
|
84-106,7 (630-800)
|
|
Напряжение питающей сети переменного тока, В
|
220±22
|
|
Частота питающей сети, Гц
|
50±1
|
