Включён в Реестр СИ РФ и поставляется с поверкой

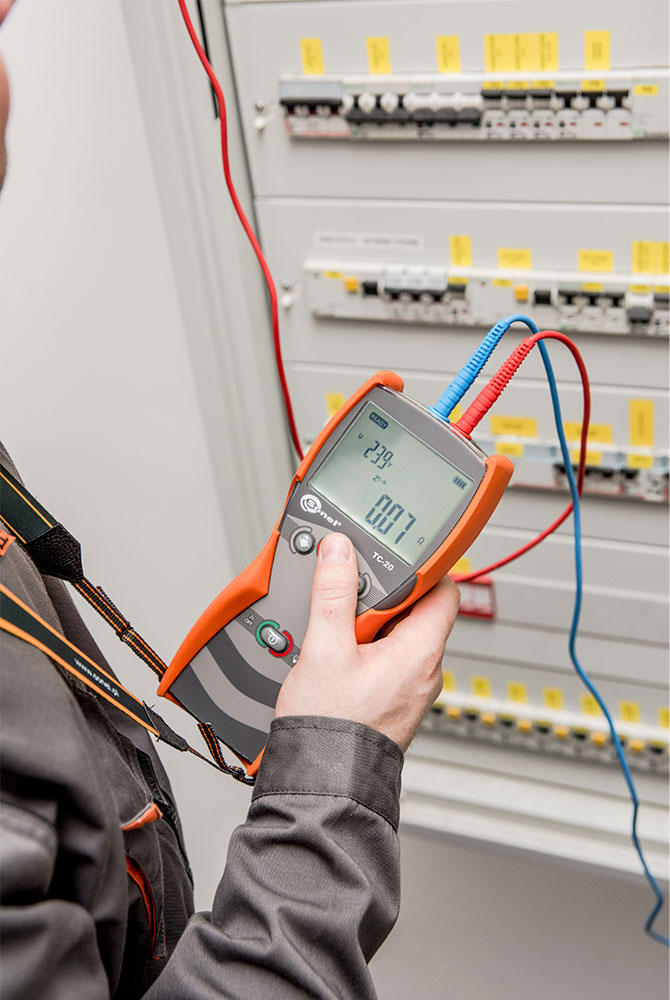

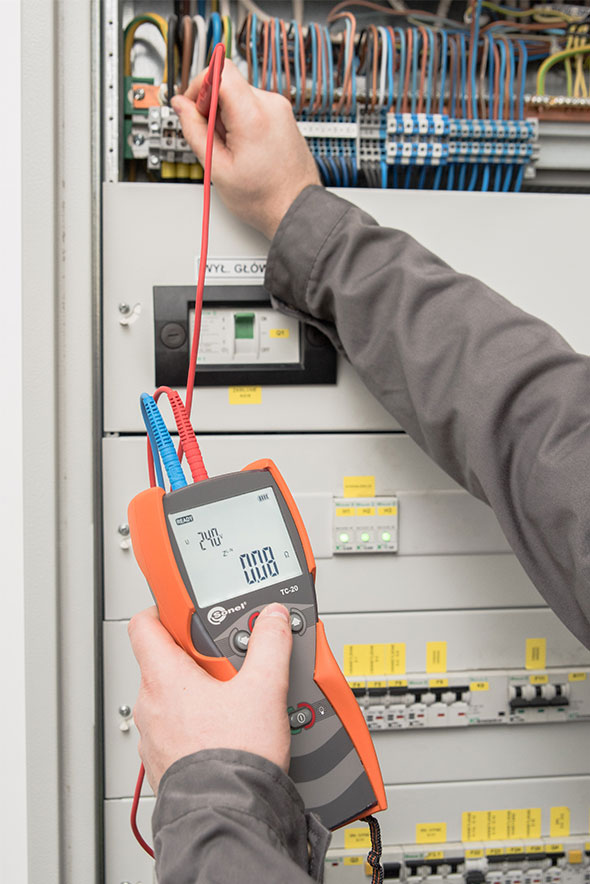

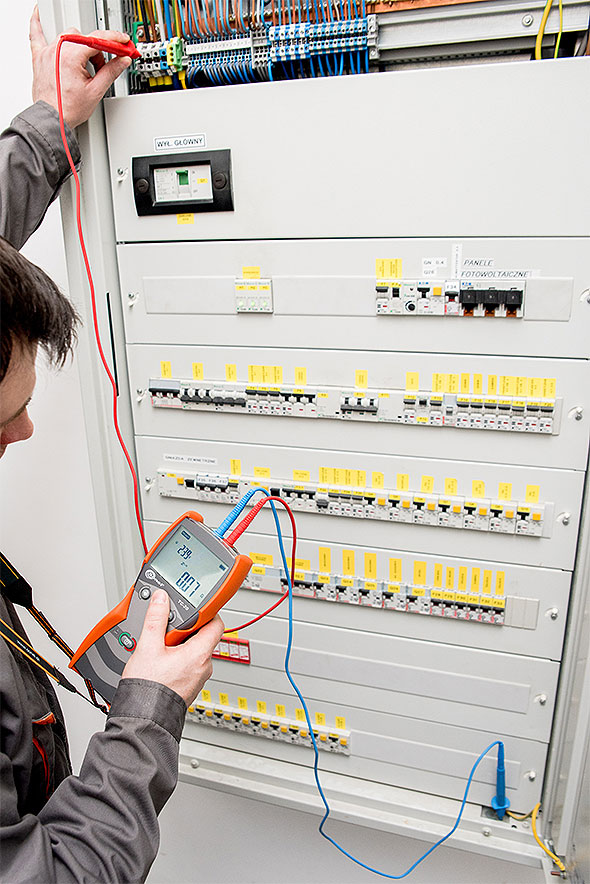

Измеритель параметров петли короткого замыкания ТС-20 предназначен в первую очередь для проверки согласования параметров цепи "фаза - нуль" с характеристиками аппаратов защиты и проверки непрерывности защитных проводников.
Прибор позволяет выполнить:
- измерение действующего значения фазного и линейного напряжения переменного тока частотой 45 - 65 Гц;
- измерение в сетях с номинальным напряжением 220/380 В, 230/400 В, 240/415 В;
- измерение полного сопротивления цепи «фаза — нуль рабочий», «фаза — нуль защитный», «фаза — фаза» без отключения источника питания;
- расчёт ожидаемого тока короткого замыкания;
- оценку сопротивления заземляющих устройств.
Для выполнения вышеуказанных задач измеритель имеет:
- возможность выбора Пользователем номинального напряжения 220/380 В, 230/400 В или 240/415 В;
- функцию автоматического вычисления ожидаемого тока короткого замыкания на основании измеренного полного сопротивления петли и номинального напряжения электроустановки;
- функцию автоматического определения номинального фазного или линейного напряжения при вычислении ожидаемого тока короткого замыкания;
- функцию автоматического выбора диапазона измерения;
- возможность изменения длины измерительных проводов без необходимости калибровки прибора;
- функцию автоматической компенсации сопротивления измерительных проводов;
- сохранение последнего результата измерения;
- защиту от перегрева (индикатор высокой температуры);
- контроль заряда элементов питания в режиме реального времени;
- подсветку дисплея;
- автоматическое выключение неиспользуемого прибора через заданный интервал времени (300 с, 600 с, 900 с) - экономия энергии элементов питания (AUTO-OFF).
Технические характеристики Измерителя параметров петли короткого замыкания ТС-20
Сокращение "е.м.р." в определении основной погрешности означает "единица младшего разряда". Сокращение "и.в." в определении основной погрешности означает "измеренная величина".
Измерение напряжения переменного тока
| Диапазон |
Разрешение |
Основная погрешность |
| 0...440 В |
1 В |
±(2% и.в. + 3 е.м.р.) |
Измерение параметров петли короткого замыкания ZL-PE, ZL-N, ZL-L
Измерение полного сопротивления петли короткого замыкания ZS
Диапазон измерения согласно IEC 61557
| Измерительный провод |
Диапазон измерения Zs |
| 1,2 м |
0,24...200 Ом |
| 5 м |
0,26...200 Ом |
| 10 м |
0,28...200 Ом |
| 20 м |
0,35...200 Ом |
Погрешность измерения ZS
| Диапазон |
Разрешение |
Основная погрешность |
| 0,00...19,99 Ом |
0,01 Ом |
±(2,5% и.в. + 5 е.м.р.) |
| 20,0...99,9 Ом |
0,1 Ом |
±(2,5% и.в. + 3 е.м.р.) |
| 100...200 Ом |
1 Ом |
±(3% и.в. + 3 е.м.р.) |
- Номинальные рабочие напряжения UnL-N/UnL-L: 220/380 В, 230/400 В, 240/415 В
- Диапазон рабочего напряжения: 198…264 В (для ZL-PE и ZL-N) и 342…440 В (для ZL-L)
- Номинальная частота сети fn: 50 Гц, 60 Гц
- Диапазон рабочих частот: 45…65 Гц
- Максимальный ток измерения: 15,3 A для 230 В (10 мс) и 26,7 A для 400 В (10 мс)
Измерение активного RS и реактивного XS сопротивления петли короткого замыкания
| Диапазон |
Разрешение |
Основная погрешность |
| 0,00..19,99 Ом |
0,01 Ом |
±(5% и.в. + 5 е.м.р.) |
- Рассчитывается и отображается для ZS
Ток короткого замыкания петли IK
Диапазон измерения IK согласно IEC 61557 рассчитывается на основании ZS
| Диапазон |
Разрешение |
Основная погрешность |
| 1,15…9,99 A |
0,01 A |
Рассчитывается на основе погрешности полного сопротивления петли короткого замыкания ZS |
| 10,0...99,9 A |
0,1 A |
| 100...999 A |
1 A |
| 1,00...9,99 кA |
0,01 кA |
| 10,0…40,0 кA |
0,1 кA |
Дополнительные технические данные
| класс изоляции |
двойная, согласно ГОСТ Р 51350-99, EN 61010-1 и IEC 61557 |
| категория безопасности монтажа измерителя |
CAT III 300 В |
| степень защиты корпуса измерителя в соответствии с EN 60529 |
IP67 |
| изделие соответствует требованиям по электромагнитной совместимости стандартам |
ГОСТ Р 51522.1-2011 |
| изделие соответствует требованиям по электромагнитной совместимости Техническому Регламенту Таможенного Союза |
ТР ТС 020/2011 |
| питание измерителя |
4 алкалиновых элемента 1,5 В AA LR6 или 4 аккумулятора NiMH AA |
| габаритные размеры измерителя (длина х ширина х глубина) |
220×98×58 мм |
| масса прибора с комплектом батареек |
примерно 509 г |
| рабочая температура |
–20...+50 °C |
| температура хранения |
-20...+70 °C |
| температура при калибровке |
+23 ± 2 °C |
| влажность при калибровке |
40...60% |
| влажность при эксплуатации |
20...80% |
| высота над уровнем моря |
до 2000 м |
| время до автоматического выключения Auto-OFF |
на выбор 300, 600 или 900 секунд |
| количество измерений Zs на аккумуляторах |
>5000 (2 измерения в минуту) |
| |

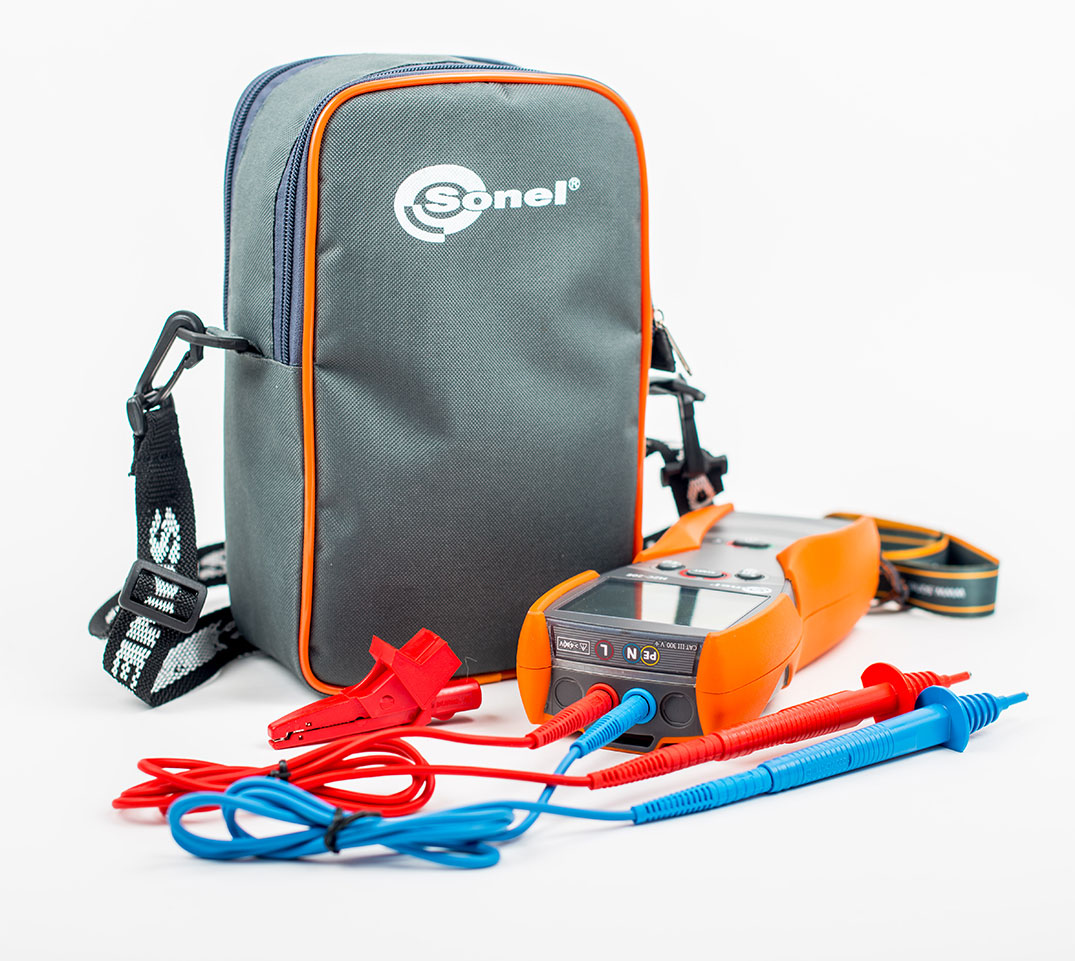

Стандартная комплектация:
Как выполнить проверку защиты, обеспечивающей автоматическое отключение источника питания в системе TN? Как оценить надёжность работы выбранных защит?
Прибор всегда измеряет сопротивление, а отображаемый ток короткого замыкания рассчитывается по формуле:
где: Un – номинальное напряжение тестируемой электроустановки, ZS – измеренное полное сопротивление петли короткого замыкания. На основе выбранного в общих настройках номинального напряжения Un производится расчёт ожидаемого тока короткого замыкания.
Разберём пример.
Дано: система TN, номинальное напряжение электроустановки 220 В, в этажном электрощите для защиты розеточной группы установлен автоматический выключатель номинальным током 25 Ампер с время-токовой характеристикой «C».
Задание: проверить правильность выбора аппарата защиты от сверхтоков.
Решение:
1.Изучаем нормативные документы. ГОСТ Р 50571.1.1-93 для системы TN предлагает нам провести измерение сопротивления петли "фаза - нуль" и проверить характеристику защитного устройства. ПУЭ (раздел 1.7.79) сообщает нам наибольшее допустимое время защитного автоматического отключения для системы TN -- для номинального напряжения 220 В оно не должно превысить 0,4 секунды.
2.Изучаем время-токовую характеристику срабатывания нашего автоматического выключателя. Для выполнения требований вышеуказанных нормативных документов выбираем кратность 10 и рассчитываем требуемый для гарантированного срабатывания ток КЗ
I=1,1×25×10=275 А
3.Производим измерение прибором ТС-20 и получаем такие результаты: Un = 229 В, ZS = 1.04 Ом , IK = 211,5 А.
4.Сравниваем полученное значение ожидаемого тока короткого замыкания с требуемым 275 А.
Ответ:
ток гарантированного срабатывания исследуемого автоматического выключателя больше, чем может возникнуть в схеме, исследуемый автоматический выключатель не обеспечивает выполнения требований нормативных документов и надёжности зашиты от свехтоков исследуемой розеточной группы. Автоматический выключатель установлен неправильно и подлежит замене.
Дополнительные виды:

Имеется в наличии: Много
|
