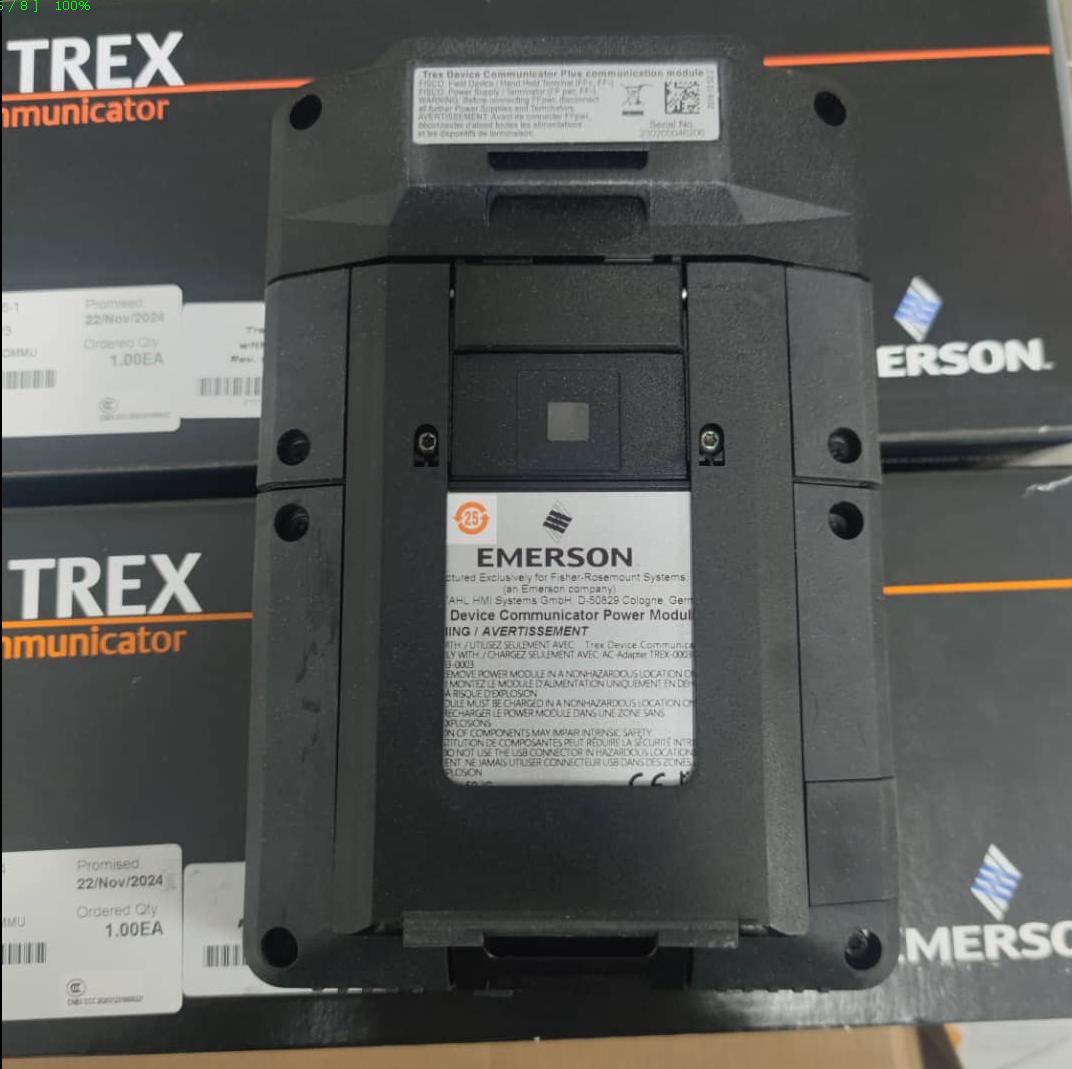

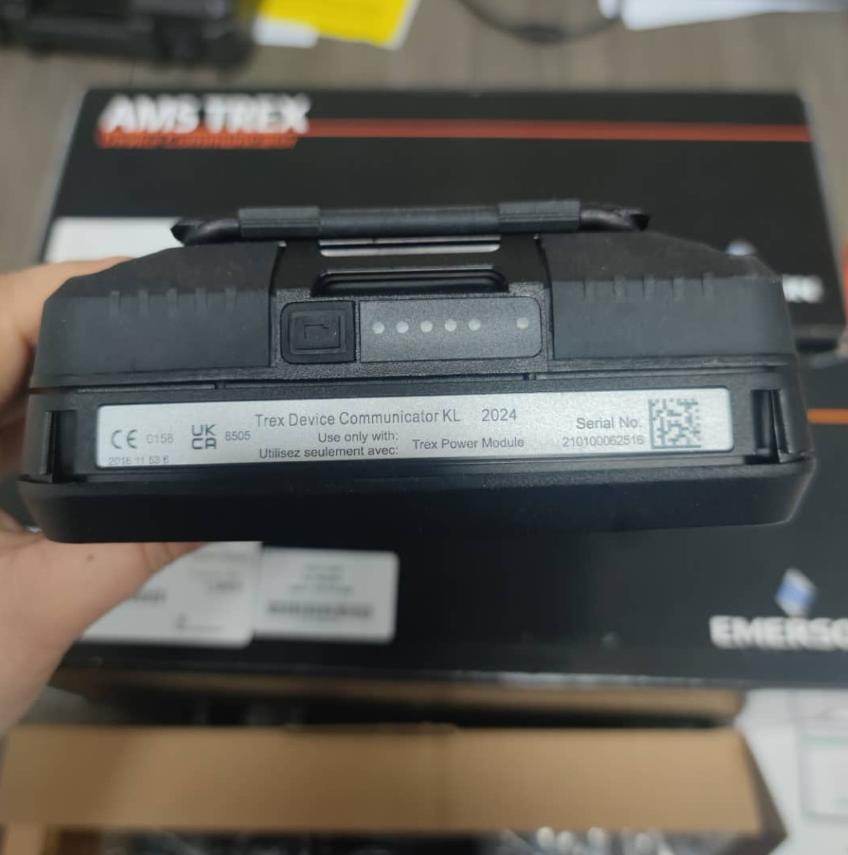

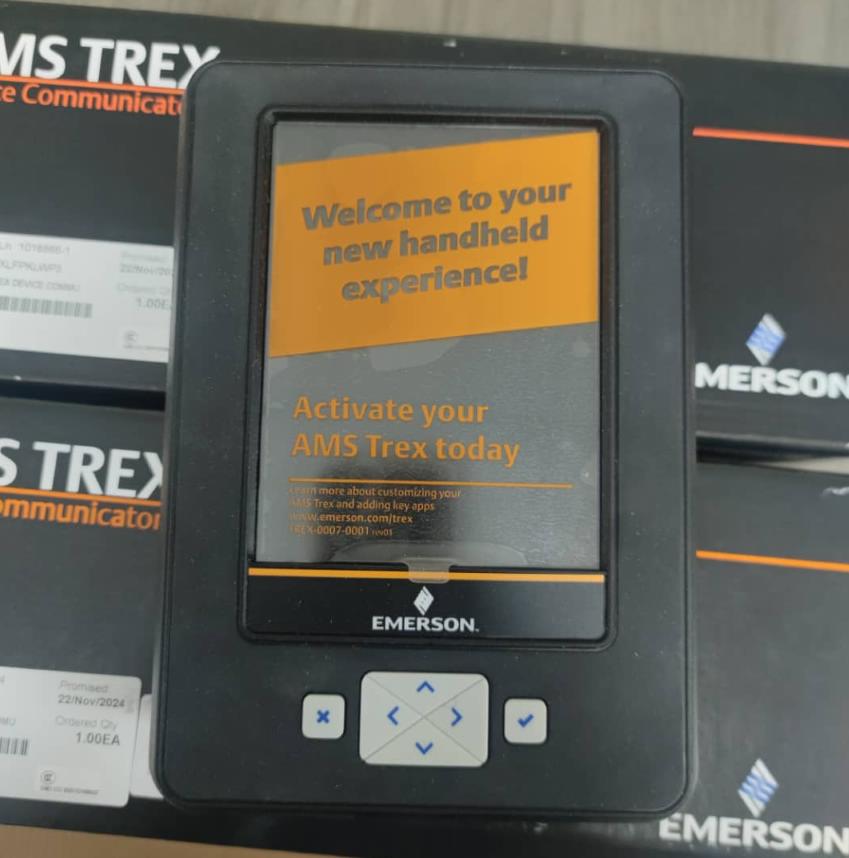

HART FF коммуникатор TREX

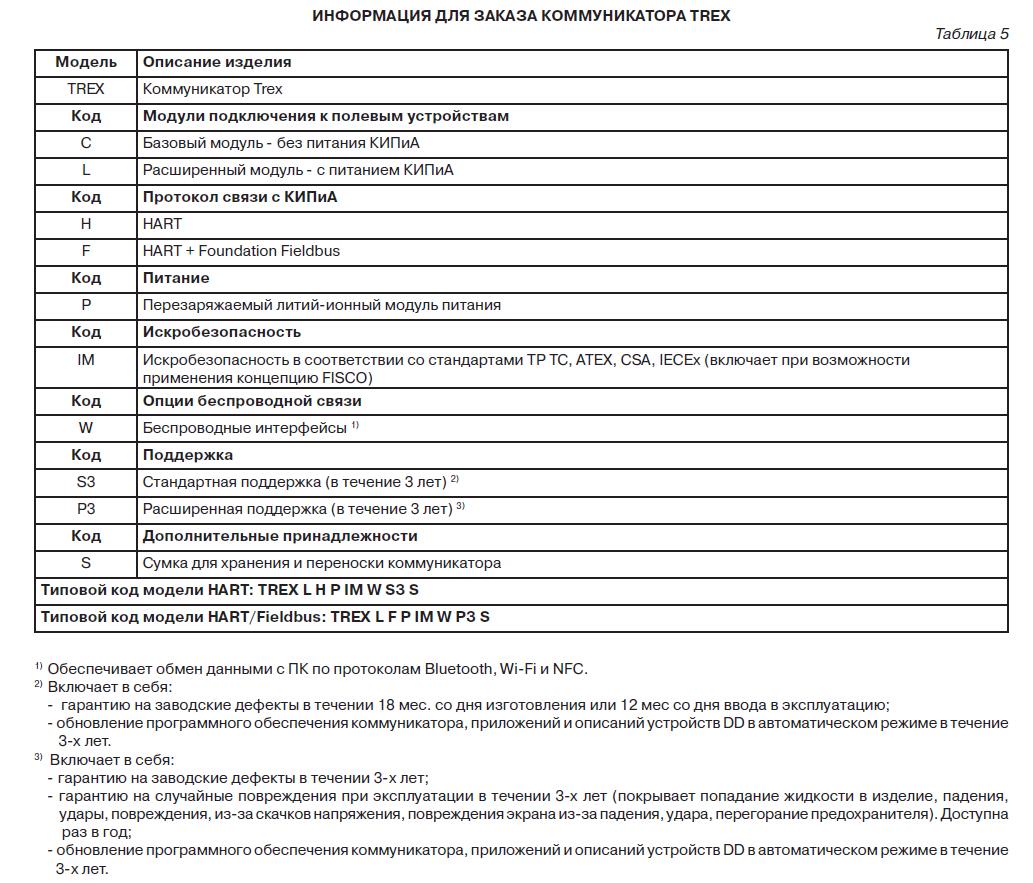

со сроком 8 недель доступны следующие исполнения:

TREXCHPNAWS1

TREXLHPKLWS3S.

прочие - до 28 недель.

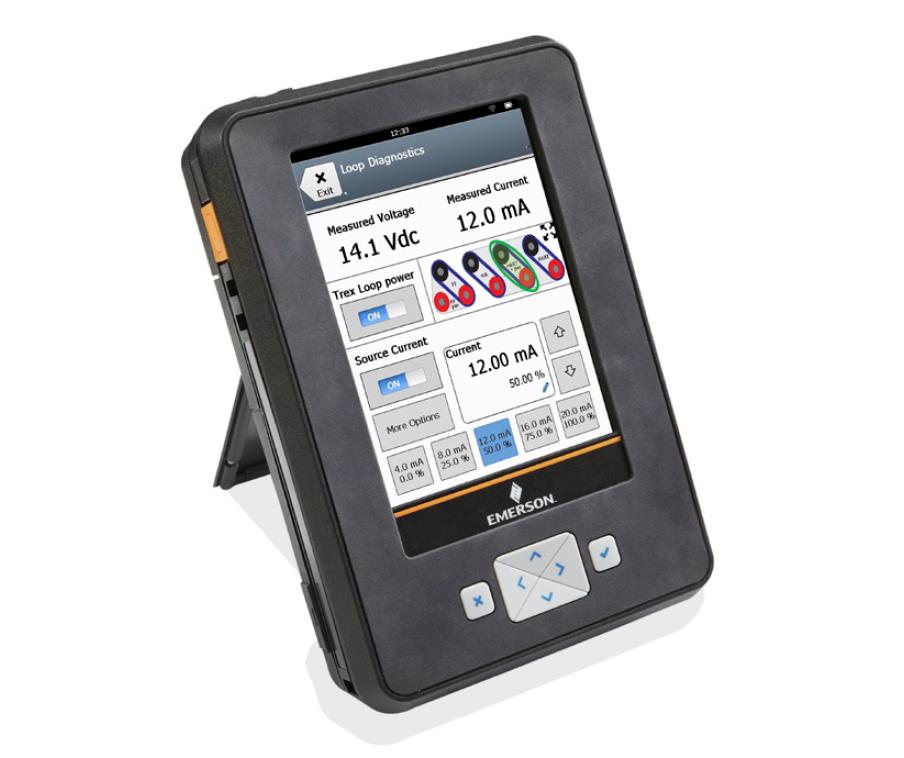

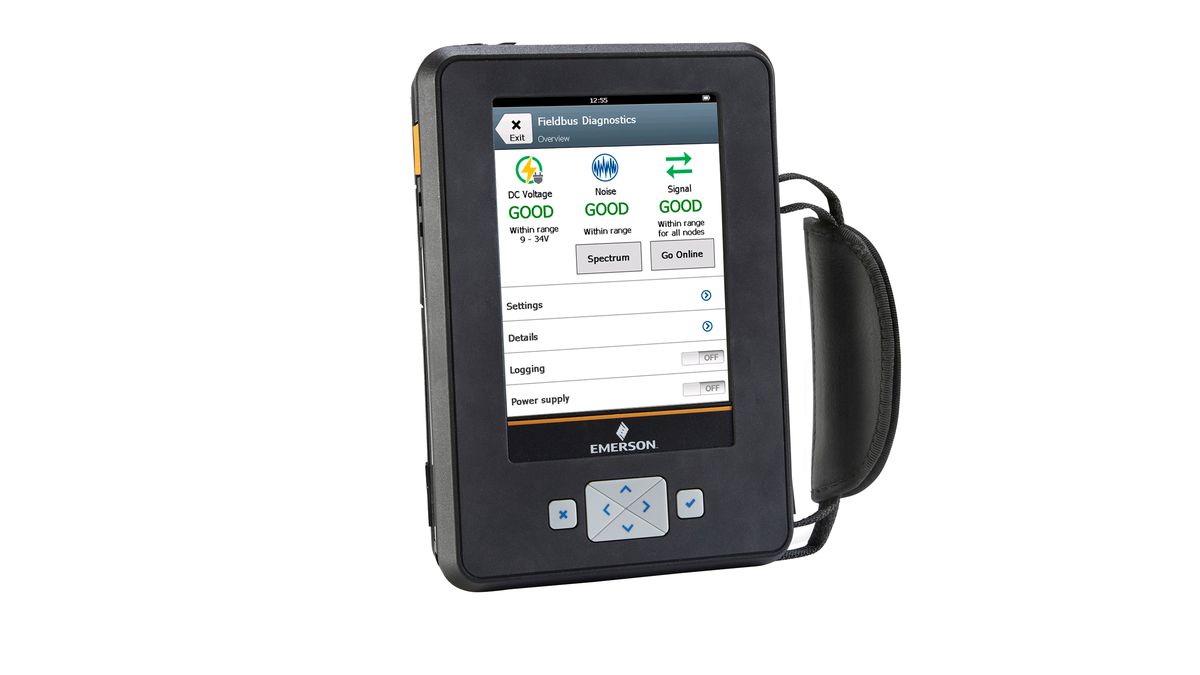

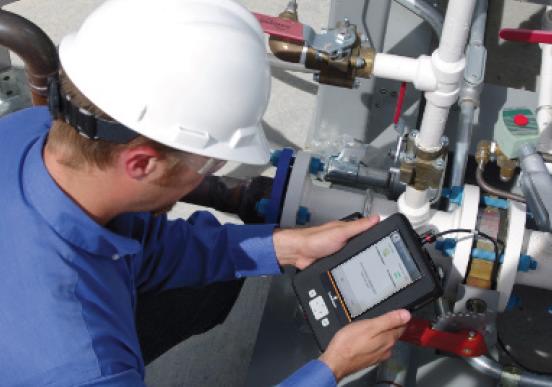

HART и Fieldbus (FF) terminal - Коммуникатор Trex предназначен для настройки и диагностики HART и/или FOUNDATION Fieldbus-устройств как на месте их эксплуатации, так и в лаборатории, диагностики токовой петли и/или сегмента полевой шины FOUNDATION Fieldbus. Это портативное устройство помогает локализовать неисправности в КИПиА в полевых условиях. Поставленные задачи решаются на месте без снятия прибора с процесса, ресурсы предприятия перераспределяются на наиболее критичные объекты.

В зависимости от используемого модуля подключения коммуникатор Trex позволяет:
• настраивать HART и FOUNDATION Fieldbus устройства;
• подавать питание на одно HART или FOUNDATION Fieldbus устройство;
• измерять ток и напряжение, задавать ток на позиционер клапана;
• имитировать преобразователь, генерируя ток в петлю;
• выполнять диагностику токовой петли 4-20 мА или сегмента шины FOUNDATION Fieldbus.

Для всех моделей коммуникатора можно:
• сохранять во встроенной памяти конфигурации приборов для последующего автоматического восстановления или
переноса конфигурации в другие приборы данного типа;
• сохранять в Избранное часто используемые команды для HART-приборов;
• просматривать графики расширенной диагностики позиционеров клапанов Fisher через приложение ValveLink-
Mobile;
• соединяться с ПК для обновления встроенного ПО, а также для синхронизации с программным комплексом АМС Диспетчер Устройств (при наличии в АМС Диспетчер Устройств интерфейса с коммуникатором).

Технические характеристики

Масса Приблизительно 1330 г
Микропроцессор 800 МГц, ARM Cortex A8/NXP
Внутренняя флэш-память 2 ГБ NAND-памяти и 32 ГБ расширенной флэш-памяти
ОЗУ 512 МБ DDR3 SDRAM
Дисплей 5,7 дюйма (14,5 см), цветной, VGA, резистивный сенсорный экран
Время работы от батареи Более 8 часов при типовой эксплуатации
Рабочая температура от -20 до 55 °C
Класс защиты корпуса IP54
Ударная нагрузка Прошел испытание на сохранность при падении с 1 метра на бетон

Технические характеристики модулей

БАЗОВЫЙ МОДУЛЬ ПОДКЛЮЧЕНИЯ К ПОЛЕВЫМ УСТРОЙСТВАМ

Разъемы HART
Связь коммуникатора Trex с КИПиА по HART-протоколу.
Разъемы: пара измерительных щупов с наконечниками типа "банан".
Номинал внутреннего плавкого предохранителя: 50 мA.
Дополнительные внутренние резисторы: 250 Ом или 500 Ом.

Разъемы Fieldbus (FF)
Связь коммуникатора Trex с КИПиА по протоколу FOUNDATION Fieldbus.
Разъемы: пара измерительных щупов с наконечниками типа "банан".

РАСШИРЕННЫЙ МОДУЛЬ ПОДКЛЮЧЕНИЯ К ПОЛЕВЫМ УСТРОЙСТВАМ

Разъемы HART + pwr (включают источник питания, резисторы, задатчик тока и амперметр)
Связь коммуникатора Trex с полевым устройством по HART-протоколу и питание данного HART-устройства.
Разъемы: пара измерительных щупов с наконечниками типа "банан".
Внутренний резистор 167 Ом.
Напряжение питания
При питании преобразователя в токовую петлю автоматически подключается резистор номиналом 167 Ом и амперметр.
При питании позиционера клапана подключается задатчик тока и амперметр "только для справки".
Выход: 22,9 В ±0,2 В без нагрузки. 16,4 В ±0,3 В при 22,5 мА.
Внутренний амперметр

Разъемы HART + pwr имеют два амперметра: один для подключения к измерительным преобразователям, другой - для
подключения к позиционерам клапанов.
Номинал внутреннего плавкого предохранителя: 50 мA.
Диапазон: до 24 мА.
Разрядность амперметра при питании:
- преобразователя: 0,01 мA,
- позиционера: 0,1 мA.
Выходной ток 3-22,5 мA.
Нагрузочная способность: 650 Ом при токе 22,5 мА.
Разъемы mA (амперметр)
Предназначены для измерения тока в петле 4–20 мА.
Разъемы: два измерительных щупа с наконечниками типа «банан».
Номинал внутреннего плавкого предохранителя: 250 мA.
Диапазон: до 22,5 мА.
Шаг измерений: 0,1 мA.
Шунтирующий резистор: 2,43 Ом.
Разъемы FF

Связь по протоколу FOUNDATION Fieldbus с коммуникатором Trex.

Разъем FF + pwr (включает источник питания, стабилизатор напряжения питания и два резистора)
Через разъем подается питание на одно устройство FOUNDATION Fieldbus, отключенное от сегмента.
Разъем: один щуп с наконечником типа "банан".
Источник питания полевой шины FOUNDATION Fieldbus

Выход:
0 мА (отсутствует устройство или связь по шине с коммуникатором Trex);
11 мА (отсутствует устройство, только связь по шине Fieldbus с коммуникатором Trex);
38 мА (38 мА для устройства, связь по шине Fieldbus с коммуникатором Trex отсутствует);
38 мА (27 мА для устройства и также осуществляется связь по шине Fieldbus с коммуникатором Trex).
Стабилизатор напряжения питания.
Резисторы (терминаторы): 2 шт.

Технические характеристики

Технические характеристики модулей

Особенности
