Доступны для поставки в 2023 году Проверка наличия и согласование срока в течение 2-3 дней

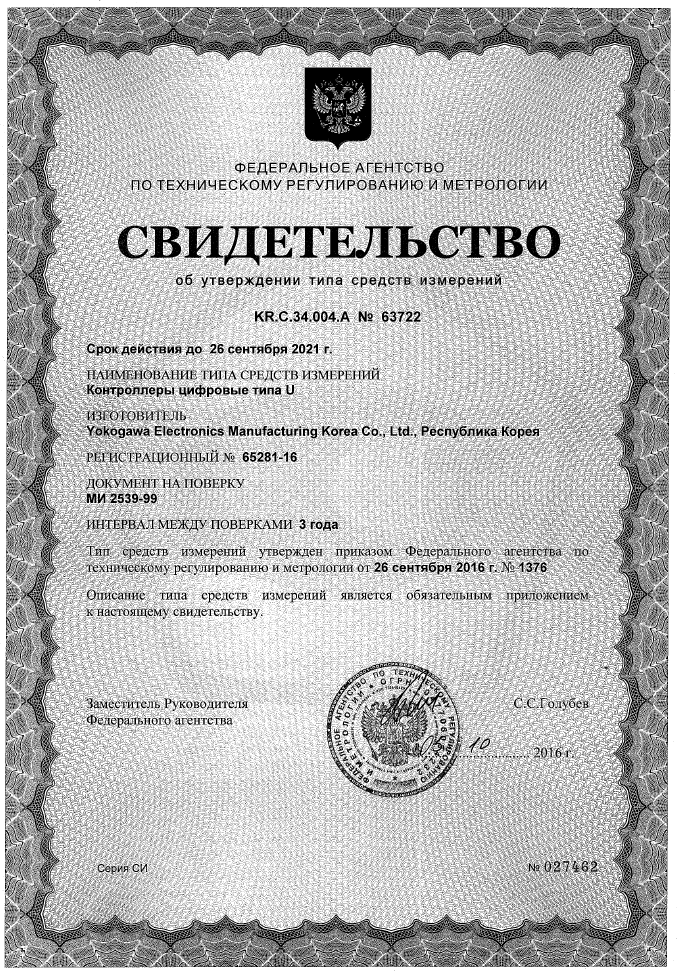

В Реестре СИ РФ. Межповерочный интервал 3 года

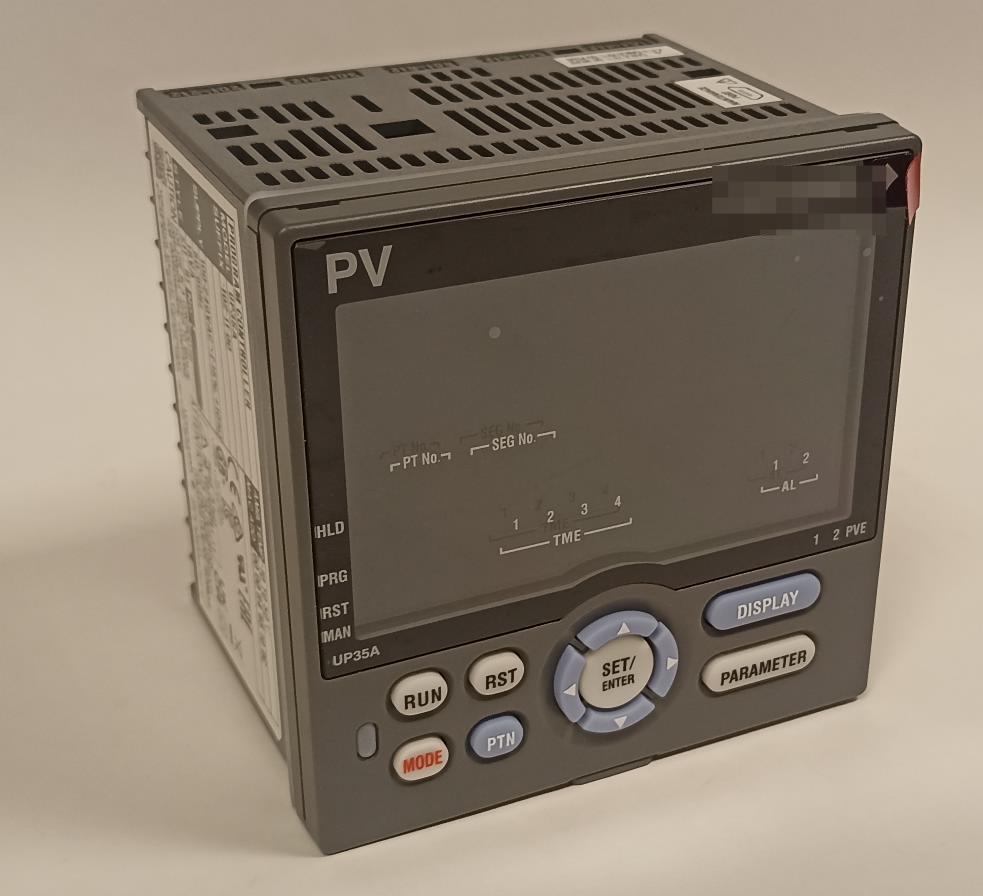

Цифровые контроллеры с функцией индикации UT32A/UT35A/UT52A/UT55A/UT75A Иокогава серии UTAdvanced - мощные средства управления, позволяющими осуществлять ПИД-регулирование с поддержкой программирования на языке релейно-контактной логики (Ladder Diagram) при помощи программного обеспечения LL50A.
- Модели с опцией /MDL, предназначенные для монтажа на DIN-рейку (шкафное исполнение)
Программный контроллер UP32A
Двухконтурный контроллер UT32A-D
Контроллер-ограничитель UT35A-L
Упрощенные модели UT32A Entry (только ПИД-регулирование

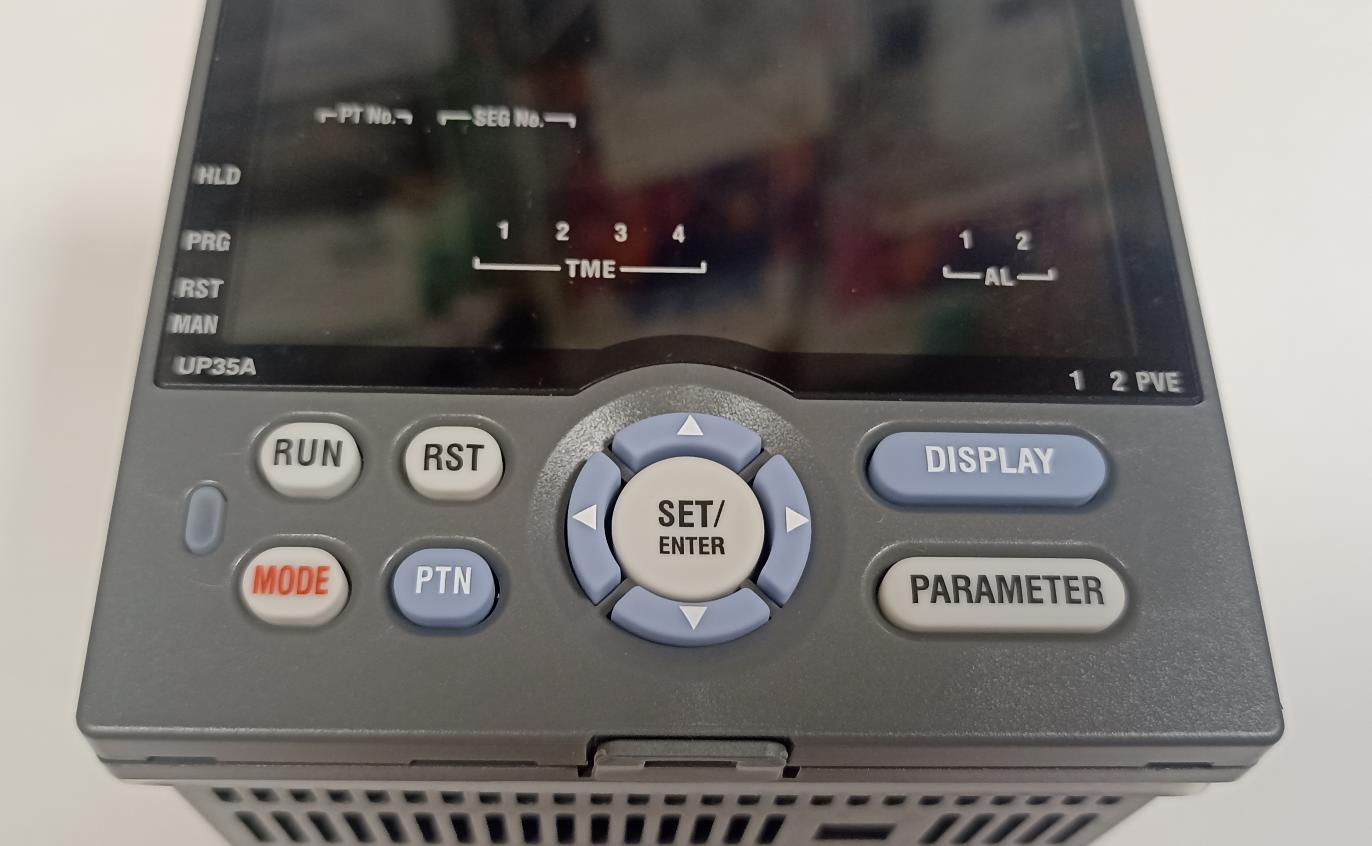

- Контроллеры оснащены большим удобочитаемым 14-сегментным ЖК-дисплеем с возможностью прокрутки текста, который, в сочетании с клавишами навигации, позволяет расширить возможности отображения информации и настройки прибора по месту.
- Помимо этого контроллеры серии UTAdvanced поддерживают широкий спектр сетевых функций.
- Большой цветной ЖК-дисплей с возможностью прокрутки текста.
- Различные режимы управления (одноконтурный, каскадный, управление с переключением PV, с удержанием PV, автоселектор и др.).
- Встроенные алгоритмы управления (ПИД-регулирование, двухпозиционное регулирование, нагрев/охлаждение, выборочное ПИ-регулирование, упреждающее регулирование и др.).
- Два независимых контура управления (только для UT75A).
- Программирование с помощью релейно-контактной логики (Ladder Diagram), синхронизация с ПИД и свободно программируемые дискретные входы/выходы (до 8 DI и 18 DO).
- Использование нечеткой логики для улучшения качества регулирования (подавление перерегулирования и рысканья).
- Универсальные входные и выходные сигналы. В т.ч. с градуировками по ГОСТ (см. ниже)
- Настройка и конфигурирование устройства может осуществляться без подачи питания на прибор с помощью ПО LL50A.
 Компактные размеры.
| Характеристика |
UT75A |
UT55A |
UT52A |
UT35A |
UT32A |
| Вход переменной процесса (PV) |
Тип входа |
1 или 2 унив. входа (TC , RTD ,DCA , DCV) |
1 универсальный вход ( TC , RTD , DCA , DCV ) |
| Погрешность |
±0,1 % от диапазона |
| Период управления |
50, 100, 200 мс |
| Отображение PV и уставки (SV) |
Численное значение (5 разрядов), гистограмма |
| Управляющий выход (MV) |
Тип |
Релейный, импульс напряжения, ток |
| Алгоритм |
Двухпозиционный (ПУСК / СТОП), ПИД (непрерывный, пропорционально-временной), нагрев / охлаждение, пропорционально-позиционный |
| Дискретные входы |
Количество |
3 (стд.) |
3 (стд.) |
3 (стд.) |
2 (стд.) |
2 (стд.) |
| 8 (макс.) |
9 (макс.) |
5 (макс.) |
7 (макс.) |
4 (макс.) |
| Дискретные выходы |
Количество |
3 (стд.) |
3 (стд.) |
3 (стд.) |
3 (стд.) |
3 (стд.) |
| 8 (макс.) |
18 (макс.) |
5 (макс.) |
8 (макс.) |
5 (макс.) |
| Функция (стд.) |
Верх. предел PV, ниж. предел PV, верх. предел отклонения и др. |
| Ретрансляционный выход |
Количество |
1 |
| Тип |
4–20 мА (PV, SV, OUT и др.) |
| Дополнительные аналоговые входы (опция) |
Количество |
1 или 2 |
1 или 3 |
1 |
- |
- |
| Тип |
1–5 В и др. |
- |
| Питание внешнего контура |
1 точка — 15 В пост. тока (вместо выхода ретрансляции) |
1 точка — 15 В пост. тока (вместо ретранс. выхода) |
| 1 точка — 21,6 ~28,0 В пост. тока (опция) |
| Релейно-контактные схемы |
Количество шагов |
1000 (макс.) |
500 (макс.) |
300 (макс.) |
| ( Ladder Diagram ) |
Команды |
15 базовых, |
13 базовых, 73 дополнительных |
| |
111 доп. |
| Связь (опция) |
Количество портов |
1 или 2 |
1 |
1 |
1 |
| Тип |
RS-485, Ethernet, открытые сети (CC-Link, DeviceNet, PROFIBUS-DP) |
RS-485 |
RS-485, Ethernet, открытые сети (CC-Link, DeviceNet, PROFIBUS-DP) |
RS-485 |
| Прочие характеристики |
Напряжение питания |
100–240 В перем. тока (+10%, –15%) |
| или 24 В пост. тока / перем. тока (+10%, –15%) (опция) |
| Потребляемая мощность |
Макс. 18 ВА (7 Вт) |
Макс. 15 ВА (6 Вт) |
Макс. 18 ВА (7 Вт) |
Макс. 15 ВА (6 Вт) |
| Передняя панель |
Пыле- и влагозащищенная ( IP56) |
| Масса |
Макс. 0,5 кг |
| Габариты |
1/4 DIN |
1/4 DIN |
1/8 DIN |
1/4 DIN |
1/8 DIN |
Контроллеры с опцией /S041 имеют возможность работы со следующими датчиками:
- Термопары (TC): Тип - K, J, T, B, S, R, N, E, L, U и XK ГОСТ
- Терморезисторы (RTD): Pt100(DIN), 100П(ГОСТ), 50М(ГОСТ) и 100М(ГОСТ)
Другие типы датчиков (термпопары и терморезисторы) с этой опцией не применимы.
Возможности входа по току и напряжению сохранятся так же, как и для контроллеров без опции.
