MC43 Pneumatic Indicating Controller

Артикул: MC43

Производитель: Иокогава (Япония)

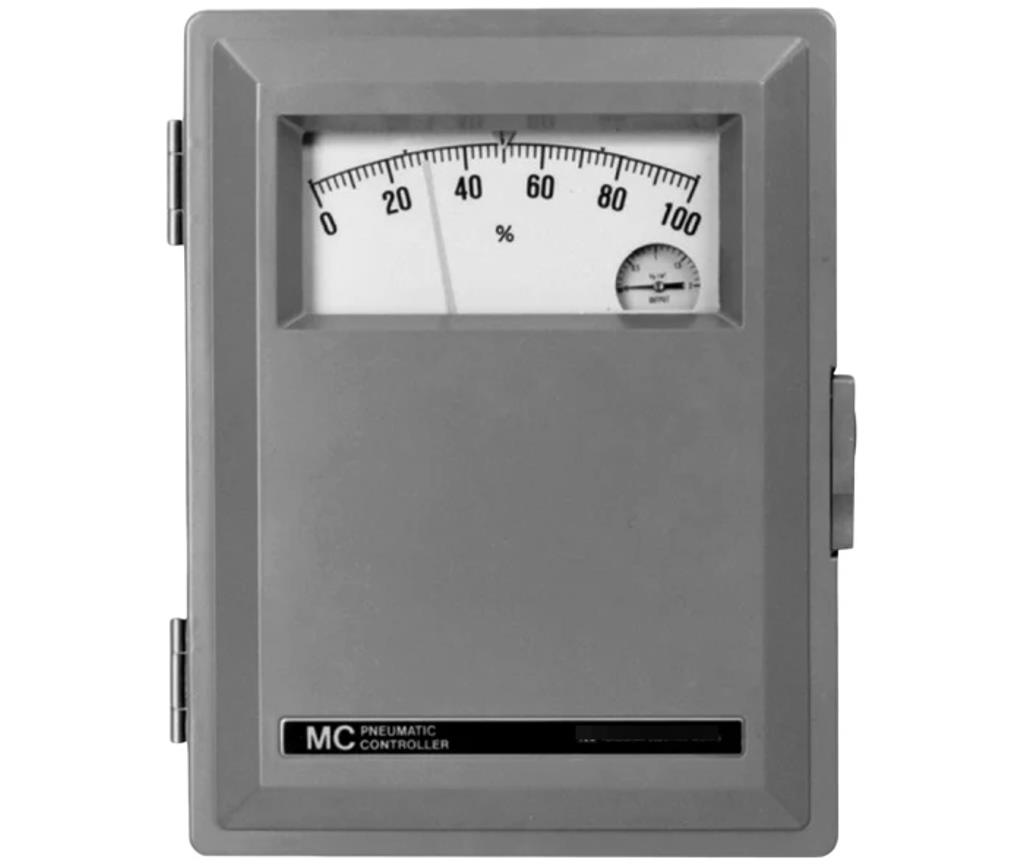

MC43 Pneumatic Indicating Controller

Пневматический индицирующий контроллер Иокогава MC43, предназначенный для полевого монтажа, удовлетворяет потребность промышленности в экономичном, надежном средстве автоматического управления переменными в режиме реального времени, где не требуется постоянная запись. Высоконадежный, он измеряет и контролирует важные переменные процесса, такие как температура, давление и уровень жидкости. В его корпус вместе с механизмом управления могут быть встроены различные измерительные элементы для определенных переменных процесса, что делает модель MC43 недорогим, компактным, автономным прибором, который может как показывать переменные процесса, так и управлять ими в желаемых заданных значениях. Корпус контроллера защищен от атмосферных воздействий и пыли, что обеспечивает превосходную долговечность, а указатель указателя и индекс настройки видны даже на расстоянии. Таким образом, MC43 отлично подходит для монтажа на открытом воздухе или в полевых условиях.

Пределы диапазона измерений:
         Температура: от -25°C до 250°C
         Измерительное давление: от -0,1 до 20,6 МПа (210 кгс/см2)
Выходной сигнал:
         С пропорцией: от 20 до 100 кПа, от 0,2 до 1,0 кгс/см2 или бар, или от 3 до 15 фунтов на кв. дюйм, в зависимости от того, что указано.
Вкл.-выкл. и дифференциальный зазор: 0 кПа или подача воздуха.
Выходной манометр: от 0 до 200 кПа, от 0 до 2 кгс/см2 или бар, или от 0 до 30 фунтов на кв. дюйм.
Подача воздуха: 140 кПа, 1,4 кгс/см2 или бар, или 20 фунтов на кв. дюйм.
Расход воздуха: 0,5 м3/ч при 0°C, 101,3 кПа {1,033 кгс/см2} абсолютный (0,3 ст. куб. фут/мин).
Режимы управления: Вкл.-выкл., пропорциональный (P), пропорциональный плюс производный (P+D), пропорциональный плюс интегральный (P+I), пропорциональный плюс интегральный плюс производный (P+I+D), дифференциальный зазор, партия плюс пропорциональный плюс интегральный (BATCH+P+I).
Пропорциональный диапазон: от 4 до 400%, прямой или обратный.
Время интегрирования: от 0,01 до 50 минут.
Время производной: от 0,05 до 50 минут.
Дифференциальный зазор: от 2 до 100%.
Шкала индикации и настройки: Эффективная номинальная длина 156 мм (6 дюймов). Черные деления и буквы на белом фоне.

Точность индикатора: Температурный элемент T1A: ±0,5% диапазона или ±0,3°C, в зависимости от того, что больше.
Давл. элементы PR1, P42, P51, P52: ±0,5% диапазона.
Указатели: Флуоресцентный красный.
Уставка: Местная (ручная) установка или удаленная (пневматическая) установка
В версии с локальной установкой внутренняя ручка уставки доступна при открытии откидной дверцы.
Дверца и корпус: Алюминиевый сплав, покрытый полиуретановой краской. Светло-серовато-зеленый (Munsell 2.5GY5.0/1.0).
Степень защиты: IP53, NEMA 3.
Диапазон рабочих температур: -30 до +80°C (-20 до +180°F).
Монтаж: На поверхность, заподлицо с панелью и 2-дюймовой трубой.
Подключение подачи воздуха:
С воздушным комплектом: JIS Rc1/4 внутренняя резьба или 1/4 NPT внутренняя резьба
Без воздушного комплекта: JIS Rp1/4 внутренняя резьба или 1/4 NPSF внутренняя резьба
(с резьбой для JIS R1/4 или 1/4 NPT наружная резьба)
Выходное соединение:
 JIS Rp1/4 внутренняя резьба или 1/4 NPSF внутренняя резьба (с резьбой для
 JIS R1/4 или 1/4 NPT наружная резьба)
Диапазон измерения и подключение к процессу:
           См. технические характеристики измерительного элемента.
Приблизительный вес: 7,6 кг MC43-A5C-N*A (без элементов и кронштейна).
