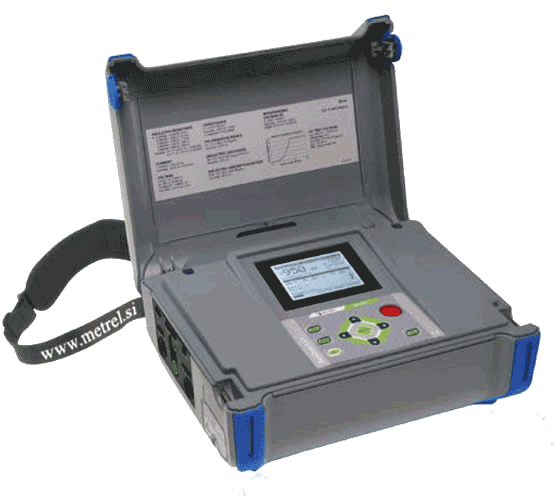

Тераомметр Metrel MI 3201 TeraOhm 5 kV Plus предназначен для проведения испытаний изоляции высоким напряжением до 5кВ. Функциональный набор данного прибора включает в себя измерение сопротивления изоляции, высоковольтные испытания, измерение коэффициентов абсорбции, поляризации, разряда диэлектрика, испытание ступенчато изменяющимся напряжением, что в сочетании со встроенной памятью, возможностью связи с ПК, сравнительно небольшой массой и габаритами позволяет эффективно использовать TeraOhm 5 kV Plus при проведении различных испытаний.
 Функции:
- Измерение сопротивления изоляции до 10 Том напряжением постоянного тока до 5 кВ, построение графика R(t).
- Измерение емкости испытываемого объекта.
- Проверка изоляции ступенчато изменяющимся напряжением и построение диаграммы.
- Измерение выдерживаемого напряжения / тока пробоя.
- Расчет индекса поляризации PI.
- Расчет коэффициента диэлектрического поглощения DAR.
- Расчет коэффициента диэлектрического разряда DD.
- Измерение напряжения и частоты переменного и постоянного тока до 600 В.
Особенности
- Возможность задания измерительного напряжения в диапазоне от 500 В до 5 кВ с шагом 25 В.
- Диапазон измерения сопротивления изоляции – до 10 ТОм.
- Функция измерения сопротивления изоляции ступенчато изменяющимся напряжением (5 значений измерительного напряжения).
- Полная диагностика состояния изоляции, включающая в себя автоматический расчет индекса поляризации PI, коэффициента диэлектрического поглощения DAR и коэффициента диэлектрического разряда DD.
- Построение графика R(t).
- Автоматическая калибровка после включения.
- Встроенный таймер позволяет задавать время измерений от 1 с до 30 мин.
- Автоматический разряд испытываемого объекта после завершения измерений.
- Высокая устойчивость к электромагнитным помехам.
- Наличие защитного проводника GUARD для отведения поверхностных токов утечки.
- Экранированные измерительные кабели.
- Большой ЖК дисплей с подсветкой обеспечивает качественное отображение информации.
- Встроенная память позволяет сохранить до 1000 измерений, сопровождающихся датой и временем проведения измерений.
- Подключение к ПК посредством USB и RS232.
- Опциональное ПО TeraLink позволяет передавать данные и на ПК и генерировать протоколы измерений.
- Питание – от аккумуляторных NiMh батарей; встроенное зарядное устройство.
- Размеры: 310 x 130 x 250 мм.
- Масса (без аксессуаров) : 3 кг.
|

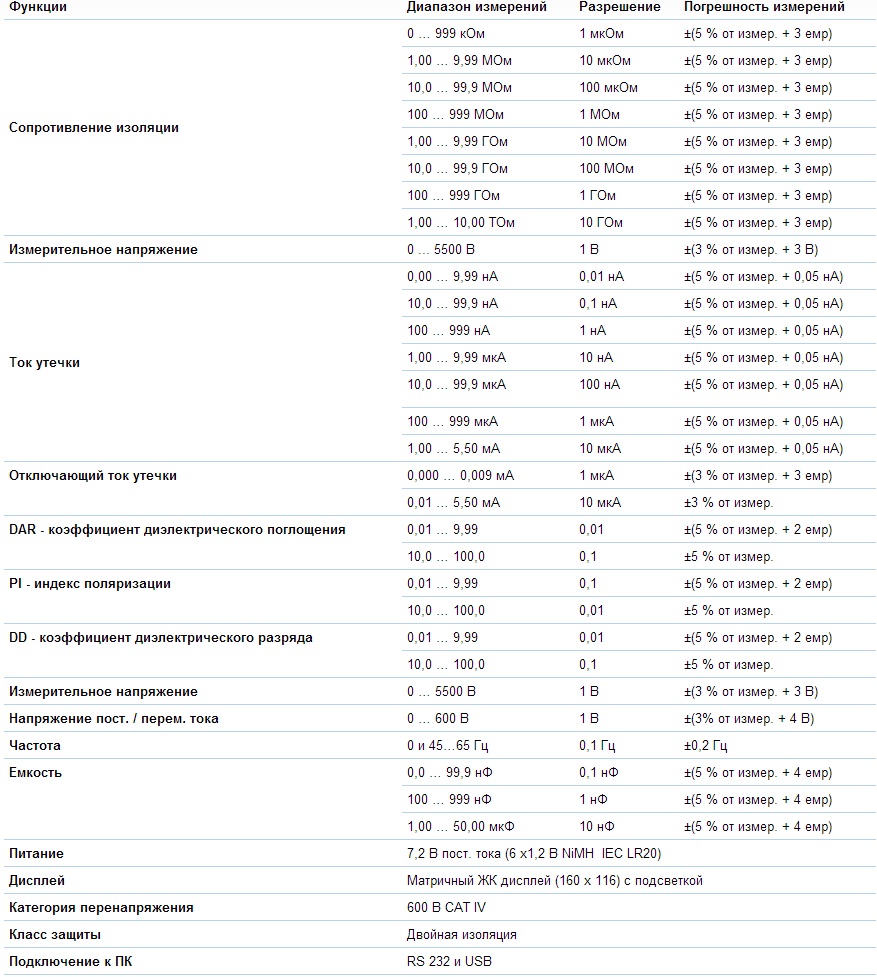

Функция
|
Диапазон измерений
|
Разрешение
|
Погрешность измерений
|
|
Сопротивление изоляции
|
0 … 999 кОм
|
1 кОм
|
±(5 % от измер. + 3 емр)
|
|
1,00 … 9,99 МОм
|
10 кОм
|
±(5 % от измер. + 3 емр)
|
|
10,0 … 99,9 МОм
|
100 кОм
|
±(5 % от измер. + 3 емр)
|
|
100 … 999 МОм
|
1 МОм
|
±(5 % от измер. + 3 емр)
|
|
1,00 … 9,99 ГОм
|
10 МОм
|
±(5 % от измер. + 3 емр)
|
|
10,0 … 99,9 ГОм
|
100 МОм
|
±(5 % от измер. + 3 емр)
|
|
100 … 999 ГОм
|
1 ГОм
|
±(5 % от измер. + 3 емр)
|
|
1,00 … 10,00 ТОм
|
10 ГОм
|
±(15 % от измер. + 3 емр)
|
|
Измерительное напряжение
|
0 ... 5500 В
|
1 В
|
±(3 % от измер. + 3 В)
|
|
Ток утечки
|
0,00 … 9,99 нА
|
0,01 нА
|
±(5 % от измер. + 0,05 нА)
|
|
10,0 … 99,9 нА
|
0,1 нА
|
±(5 % от измер. + 0,05 нА)
|
|
100 … 999 нА
|
1 нА
|
±(5 % от измер. + 0,05 нА)
|
|
1,00 … 9,99 мкА
|
10 нА
|
±(5 % от измер. + 0,05 нА)
|
|
10,0 … 99,9 мкА
|
100 нА
|
±(5 % от измер. + 0,05 нА)
|
|
100 … 999 мкА
|
1 мкА
|
±(5 % от измер. + 0,05 нА)
|
|
1,00 … 5,50 мА
|
10 мкА
|
±(5 % от измер. + 0,05 нА)
|
|
Отключающий ток утечки
|
0,000 … 0,009 мA
|
1 мкA
|
±(3 % от измер. + 3 емр)
|
|
0,01 … 5,50 мА
|
10 мкА
|
±3 % от измер.
|
|
DAR - коэффициент диэлектрического поглощения
|
0,01 … 9,99
|
0,01
|
±(5 % от измер. + 2 емр)
|
|
10,0 … 100,0
|
0,1
|
±5 % от измер.
|
|
PI - индекс поляризации
|
0,01 … 9,99
|
0,01
|
±(5 % от измер. + 2 емр)
|
|
10,0 … 100,0
|
0,1
|
±5 % от измер.
|
|
DD - коэффициент диэлектрического разряда
|
0,01 … 9,99
|
0,01
|
±(5 % от измер. + 2 емр)
|
|
10,0 … 100,0
|
0,1
|
±5 % от измер.
|
|
Измерительное напряжение
|
0 … 5500 В
|
1 В
|
±(3 % от измер. + 3 В)
|
|
Напряжение пост. / перем. тока
|
0 … 600 В
|
1 В
|
±(3% от измер. + 4 В)
|
|
Частота
|
0 и 45…65 Гц
|
0,1 Гц
|
±0,2 Гц
|
|
Емкость
|
0,0…99,9 нФ
|
0,1 нФ
|
±(5 % от измер. + 4 емр)
|
|
100 … 999 нФ
|
1 нФ
|
±(5 % от измер. + 4 емр)
|
|
1,00 … 50,00 мкФ
|
10 нФ
|
±(5 % от измер. + 4 емр)
|
|
Питание
|
7,2 В пост. тока (6 x1,2 В NiMH IEC LR20)
|
|
Дисплей
|
Матричный ЖК дисплей (160 x 116) с подсветкой
|
|
Категория перенапряжения
|
600 В CAT IV
|
|
Класс защиты
|
Двойная изоляция
|
|
Подключение к ПК
|
RS 232 и USB
|

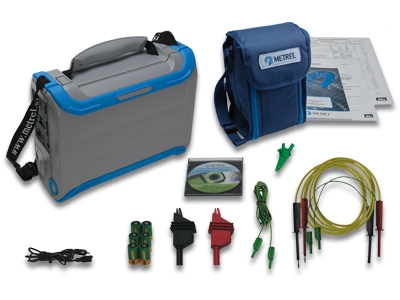

Стандартный комплект поставки
- Прибор TeraOhm 5 kV Plus
- Сумка для аксессуаров
- Сетевой кабель
- 10 кВ экранированный измерительный кабель, красный, 2 м
- 10 кВ экранированный измерительный кабель, черный, 2 м
- 10 кВ зажим типа «крокодил», красный
- 10 кВ зажим типа «крокодил», черный
- Защитный кабель GUARD с зажимом «крокодил» , зеленый, 2 м
- 1,2 В аккумуляторные батареи NiMH, тип С, 6 шт.
- Книга „Guide to modern insulation testing“ на CD
- Руководство по эксплуатации
- Свидетельство о калибровке
Дополнительные принадлежности:
* уточняйте цены
-----------------------------------------------
ДОКУМЕНТЫ
Скачать Руководство пользователя
Скачать Методику поверки
Скачать Свидетельство утверждения типа СИ РФ
==========================
Видеообзор измерителей изоляции с рабочими напряжениями 5 кВ и 10кВ
