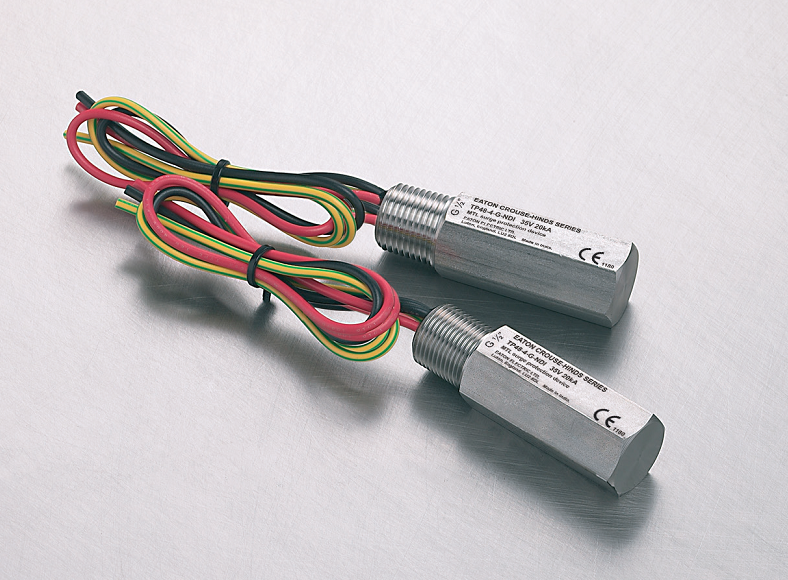

TP48-4 Индивидуальный УЗИП датчика

Артикул: TP-48-4 MTI

Производитель: Eaton Electric (MTI Intr.)

4-х проводная версия  включена в сертификат ТР ТС 012/2011.

Цены жестко привязаны к курсу GBP и приведены на 24.4.2019

Устройства защиты от перенапряжений серии TP48 уникальным образом обеспечивают уровень защиты для 2-, 3- и 4-проводных полевых датчиков, который значительно превосходит дополнительные средства защиты от переходных процессов, доступные от производителей передатчиков, -  без каких-либо дополнительных проводов, модификаций кабелепроводов или других дорогих дополнений.

Защитная сеть TP48 состоит из мощной электроники и газоразрядной трубки, способной отводить импульсы 20 кА.
Весь блок заключен в корпус из нержавеющей стали 316 с резьбой для общепринятых кабельных вводов, используемых на измерительных преобразователях.
Доступны версии для резьбовых вводов 1/2 ”NPT, М20х1,5мм ISO и G1/2” (BSP 1/2 дюйма).

Установка может быть легко выполнена на уже установленный и работающий преобразователь.

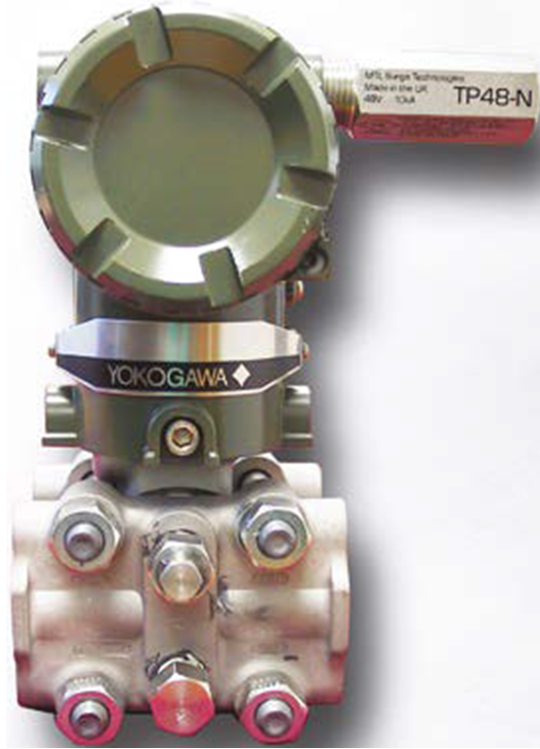

TP48 вкручивается в любой неиспользуемый ввод кабелепровода на корпусе преобразователя, а проводники подключаются к клеммной колодке (+ ve, -ve) и внутренней клемме заземления.
Трехпроводной TP защищает + ve, -ve и сигнал. Четырехпроводной TP48 защищает + ve, -ve, сигнал + ve и -ve.
TP работают без какого-либо влияния на нормальную работу - пропускают сигналы переменного или постоянного тока без затухания,
в то же время безопасно отводя импульсные токи на землю и ограничивая выходные напряжения до определенных уровней.

Всё заземление выполняется на локальном корпусе передатчика, при этом не требуется отдельного заземления или заземления на передатчике.
При работе TP48 следит за тем, чтобы электроника передатчика никогда не подвергалась повреждающим переходным процессам между линиями или между линиями и корпусом / землей. Любой импульсный ток, проявляющийся как переходный режим последовательного или синфазного режима, преобразуется в синфазное напряжение - после чего электроника передатчика временно  поднимается до некоторого более высокого уровня напряжения, прежде чем автоматически «плавать» вниз (и без повреждений), чтобы возобновить нормальную работу.

Для использования в опасных зонах имеются разрешения как на искробезопасную, так и на взрывозащищенную (взрывозащищенную) работу (в ожидании для провода TP48 3 и 4), во всех газовых группах и классификации температуры устройства до T4 для провода TP48 3 & 4 и Т6 для ТР48. Если передатчики используются в цепях, подходящих для установок Div 2 / Zone 2, TP может быть добавлен без ущерба для уровня безопасности.

Для FieldBus шиной используйте TP32, который соответствует требованиям IEC61158-2: 2004 и ANSI / ISA-50.02-2 1992 для систем 31,25 кбит / с, которые используются в Foundation ™ fieldbus, PROFIBUS-PA и WorldFIP.

СПЕЦИФИКАЦИЯ

Максимальный импульсный ток 20 кА пиковый ток (8/20 мкс)
Ток утечки Менее 10 мкА при макс. рабочее напряжение
Максимальное рабочее напряжение 35 В постоянного тока
Полоса пропускания 1 МГц
Сопротивление - нет сопротивления
Предельная температура окружающей среды
от -40 ° C до + 85 ° C (рабочая)
От -40 ° C до + 85 ° C (хранение)
Влажность от 5% до 95% относительной влажности (без конденсации)

Электрические соединения
ТП48
3 свободных провода (линия 1, линия 2 и земля)
TP48 3 провода
4 свободных  провода (+ve, -ve, сигнал & земля)
TP48 4 Wire
5 свободных проводов (+ ve, -ve, сигнал + ve, сигнал -ве, земля)
Размер провода: сечение 1,0 мм2, 18 AWG
Длина провода: 250 мм (минимум)

корпус - Нержавеющая сталь 316 подходит для жестких условий
резьба внешняя
TP48-3-N и TP48-4-N - 1/2 ”NPT
TP48-3-I и TP48-4-1 - ISO 20 мм) (M20 x 1,5)
TP48-3-G и TP48-4-G - G 1/2 ”(BSP 1/2”)

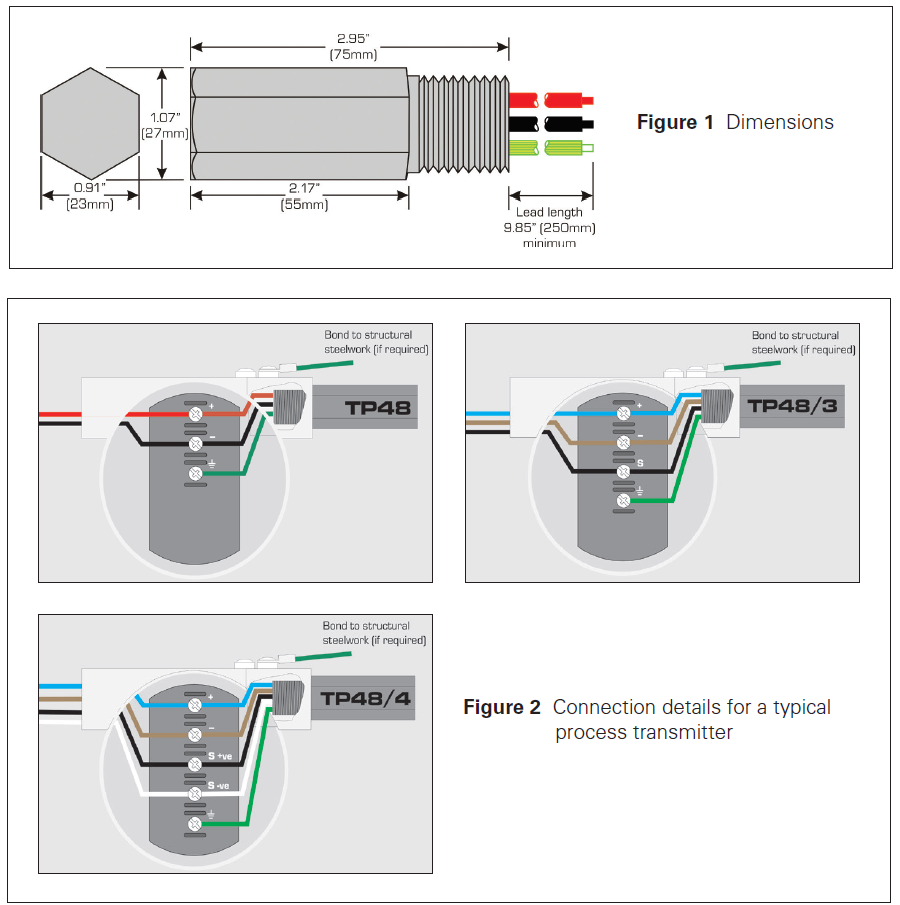

Вес 175 г. Размеры см. рисунок

Соответствие EMC  BS EN 61326-1:
Опасная зона
Ex ia IIC T4, Ceq = O, Leq = 0; Единица может быть подключен без дальнейшего сертификация в любой искробезопасный контур с напряжением холостого хода и потребляемая мощность <1,2 Вт.
Ex d IIC T4; блок аппаратный одобрен к взрывозащищенности стандарты, и могут быть установлены в аналогично утвержденный корпус.
Электрическая безопасность К BS EN 61643-21: 2001 для перенапряжения защитные устройства

СПЕЦИФИКАЦИЯ (pdf)
